户外储能电源2Kw（最大3Kw）双向逆变器电路 双向软开关DC-DC，高效率，充电时具有PFC和UPS功能，检测MOS内阻压降实行过流保护

户外储能电源2Kw（最大3Kw）双向逆变器电路资料。
本方案整体特性如下：
一.双向软开关DC-DC，高效率，充电时具有PFC和UPS功能，检测MOS内阻压降实行过流保护，最大充电功率：20A 1100W；
二.控制部分：采用两颗M0+32位MCU（BAT32G139L048系列）其一：负责主逆变控制和市电PFC及UPS功能控制，其二：负责双向DC-DC控制及上位机通讯，逆变控制MCU采用单极性 单极性倍频SPWM调制方式，效率高，干扰小，输出电压采电压、电流双环控制，动态响应快、负载适应能力强，全数字控制。
上电自检功能：通过单片机轮流发信号并检测反馈信息的方式来判断驱动回路、功率回路是否存在故障，并发出报警用；
三.功率部分：H桥IGBT采用650V30A 50A大电流管子；
输入电压：44~58VDC(按需求调整电压）输出电压：220 230VAC±2%

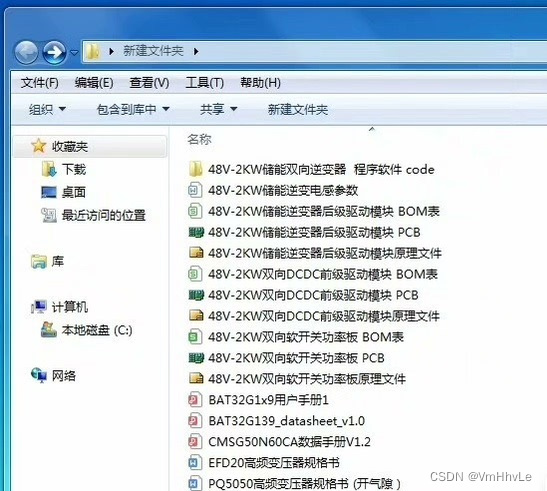

电子资料包含原理图+PCB设计文件(Altium软件)，BOM,变压器参数说明

在现代社会中，随着能源需求的增长，人们对于电力的依赖性也越来越高。然而，在户外环境条件下，电力供应却十分不稳定，甚至时常会出现电力不足或中断的情况。针对这一问题，现在已经有了户外储能电源2Kw（最大3Kw）双向逆变器电路的解决方案。

该方案具有如下的特性：

一. 双向软开关DC-DC，高效率，充电时具有PFC和UPS功能，检测MOS内阻压降实行过流保护，最大充电功率：20A 1100W

在该方案中，双向软开关DC-DC是其中一个重要的元件。它的作用主要是实现充电时的PFC和UPS功能，同时还具有检测MOS内阻压降并实行过流保护的功能。此外，这个元件的最大充电功率为20A 1100W，并且采用了高效率的设计，使得能够有效地进行电力充放电。

二. 控制部分：采用两颗M0+32位MCU（BAT32G139L048系列）其中一颗负责主逆变控制和市电PFC及UPS功能控制，另一颗负责双向DC-DC控制及上位机通讯，逆变控制MCU采用单极性 单极性倍频SPWM调制方式，效率高，干扰小，输出电压采电压、电流双环控制，动态响应快、负载适应能力强，全数字控制。

在该方案的控制部分，采用了两颗M0+32位MCU（BAT32G139L048系列）。其中，一颗MCU负责主逆变控制和市电PFC及UPS功能控制，另一颗MCU则负责双向DC-DC控制及上位机通讯。逆变控制MCU采用了单极性单极性倍频SPWM调制方式，使得整体效率更高，干扰更小，并且输出电压采取了电压、电流双环控制，动态响应更快，负载适应能力也更强。此外，整个控制部分都是全数字控制，使得整个系统具有更加稳定的性能。

三. 功率部分：H桥IGBT采用650V30A 50A大电流管子；输入电压：44~58VDC（按需求调整电压）输出电压：220 230VAC±2%；电子资料包含原理图+PCB设计文件(Altium软件)，BOM,变压器参数说明。

在该方案的功率部分中，H桥IGBT采用了650V30A 50A大电流管子。这个元件在实际应用中，可以使得功率的输出更加稳定和可靠。此外，方案的输入电压可以根据实际需求进行调整，输出电压则是220 230VAC±2%。方案的电子资料包含原理图、PCB设计文件(Altium软件)、BOM和变压器参数说明。

总体而言，户外储能电源2Kw（最大3Kw）双向逆变器电路是一个功能齐全、性能稳定的方案。其双向软开关DC-DC、控制部分和功率部分，都采用了高效率、高稳定性的设计，使得整个方案具有更加出色的性能表现。建议在户外电力储备领域中广泛应用。

相关代码,程序地址：http://lanzouw.top/723058374895.html
