solidworks(2023)生成三视图

最新推荐文章于 2025-08-27 19:40:56 发布
原创 最新推荐文章于 2025-08-27 19:40:56 发布 · 3.5k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件架构 #硬件工程 #嵌入式硬件

#装配件生成三视图方法#

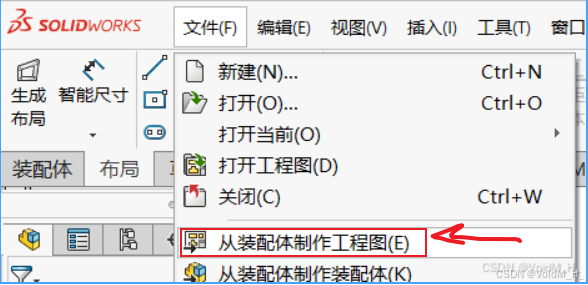

1.在装配体界面

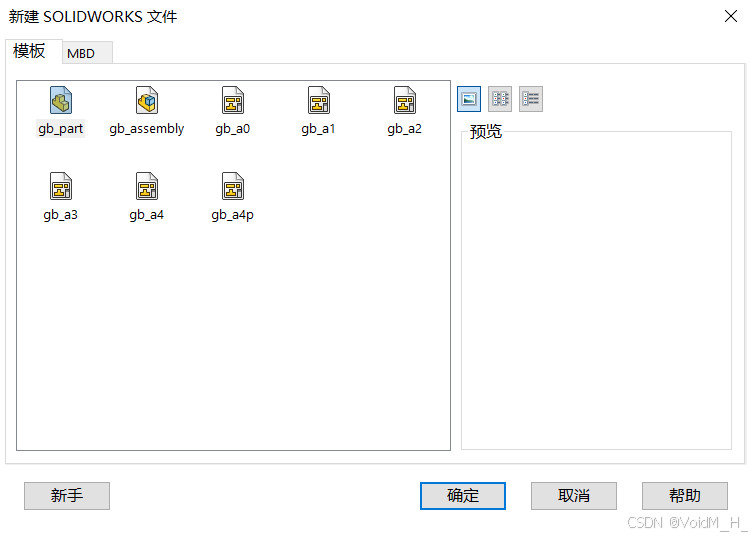

2.点击之后会自动生成图纸但是尺寸可能不是自己想要的（假如想通过A4纸打印，就选择gb a4）

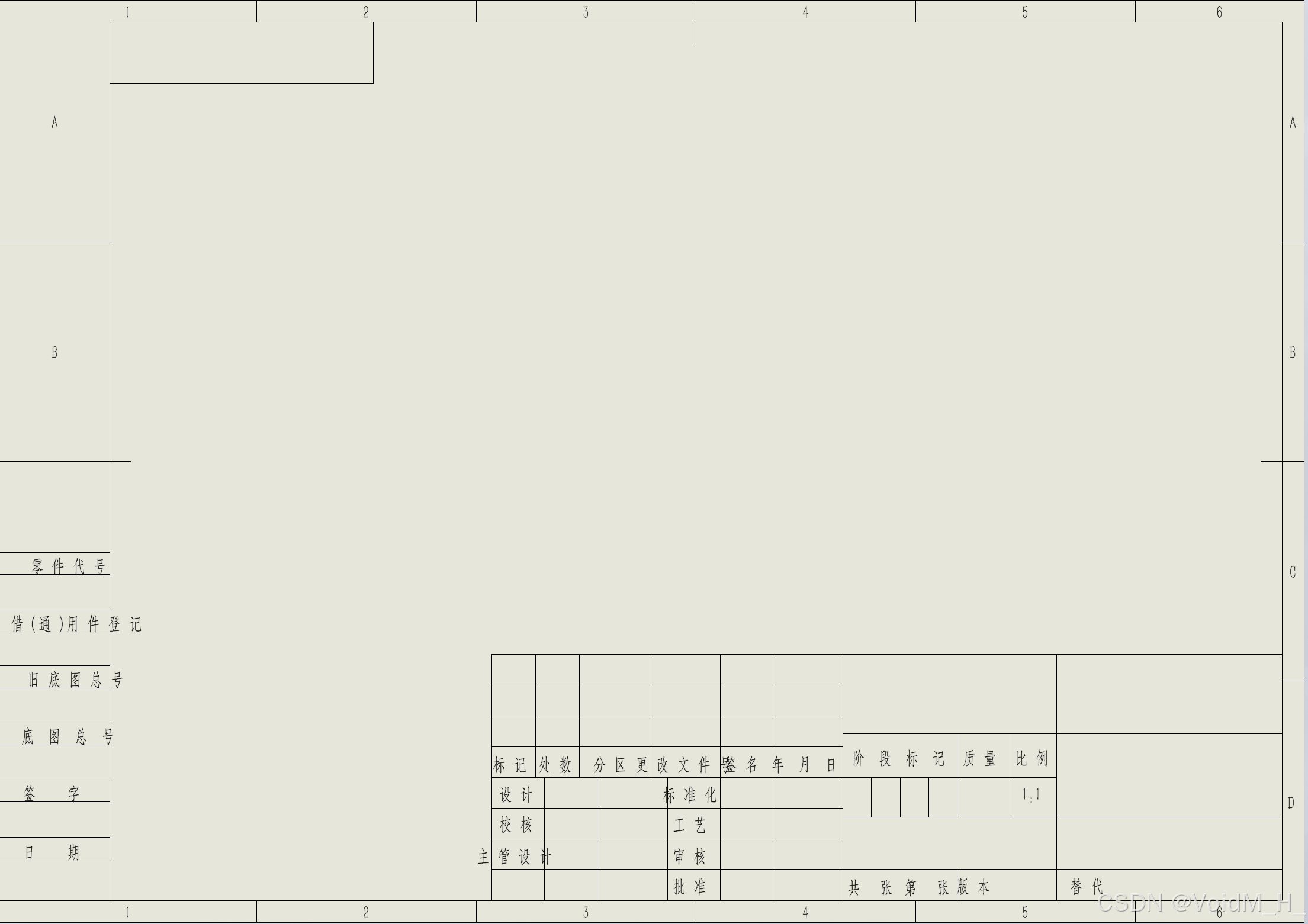

3.选择尺寸后生成默认带一些内容的模板

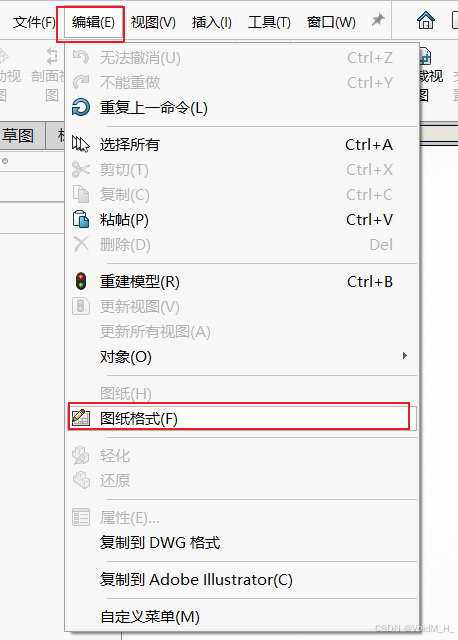

如果不需要就对模板进行编辑，可以任意删除上面的线条和文字，通过草图也可以绘制出自己想要的图纸格式

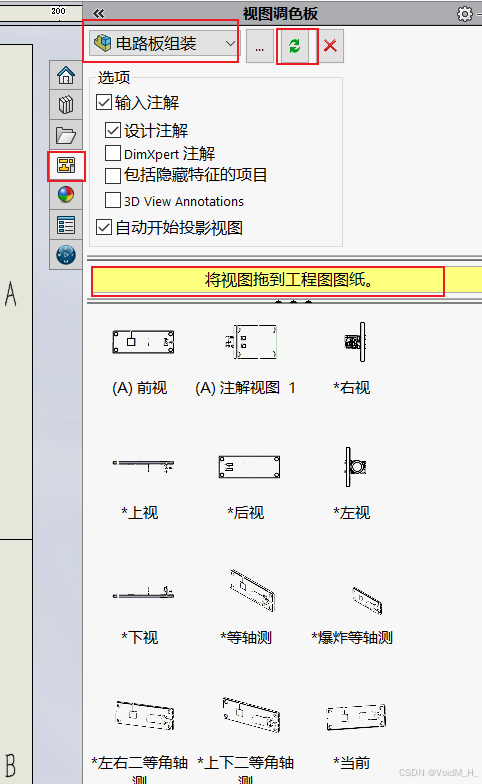

4.在软件最右侧选择装配体工程，如果没有则点击绿色刷新按钮，之后在下面选择不同角度的视图拖拽到图纸中

最后如需标注或注解尺寸，就在界面左侧或左上角选择相应功能即可
