Pads logic 和layout 都有自动保存功能。

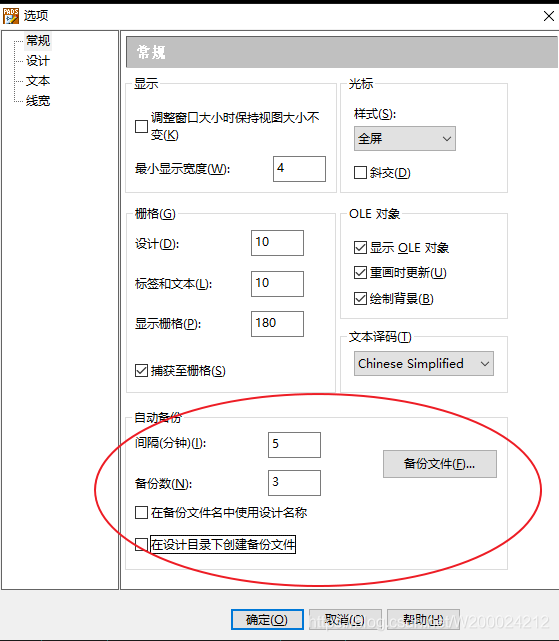

可以在选项界面找到对应选项,如下:
可以当我们面临异常退出时,打开我们的文件,发现怎么没有自动保存呢?
其中的原因如下:
Pads Logic 自动备份选项默认是不打开 两个勾选项:”在备份文件名中使用设计名称“ 和”在设计目录下创建备份文件“。
Pads Logic 会默认5分钟保存1次文件,最多备份4个文件,超过3次时,会自动往前覆盖。
其中:Logic1.sch 是最新存档,Logic3.sch 是相对最旧的存档,
3个备份默认保存在目录“D:\PADS Projects”,PADS Projects的位置由安装时确定。
如下图:
所以,如果出现异常,退出时,如果没有勾选两个选项”在备份文件名中使用设计名称“ 和”在设计目录下创建备份文件“,就需要去PADS Projects下找对应的备份文件。

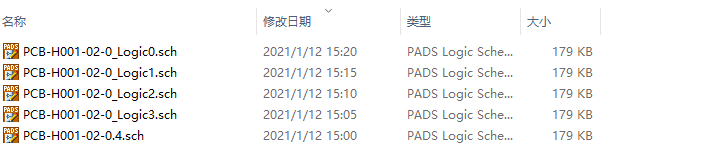

如果勾选了,”在备份文件名中使用设计名称“ 和”在设计目录下创建备份文件“
则会在设计文件的目录,找到备份文件。如下图:
