数字电子技术基础课设-四路抢答器实现

要求设计一款可供4名选手参加比赛的智力竞赛抢答器。

选手抢答功能：4名选手分别对应编号1、2、3、4，各有一个抢答按钮开关（S1~S4），按钮编号与选手指示灯（LED1~LED4）一一对应。当选手按下抢答按钮时，对应指示灯立即点亮，表示该选手抢答成功。

主持人控制功能：设置一个主持人控制按钮（S0），用于系统复位和抢答开始。主持人按下S0后，系统复位，抢答开始，答题倒计时模块从9开始进行10秒倒计时。

数据锁存与指示功能：当有选手按下抢答按钮时，该选手的编号立即被锁存，对应指示灯点亮，倒计时停止，并封锁其他选手的抢答按钮，确保抢答结果保持到主持人再次复位系统。

倒计时功能：抢答开始后，答题倒计时模块从9开始进行10秒倒计时。若在倒计时结束前有选手抢答成功，倒计时立即停止；若无选手抢答，倒计时结束后系统自动复位。

封锁功能：一旦有选手抢答成功，系统立即封锁其他选手的抢答按钮，防止其他选手继续抢答，确保抢答结果的唯一性和公平性。

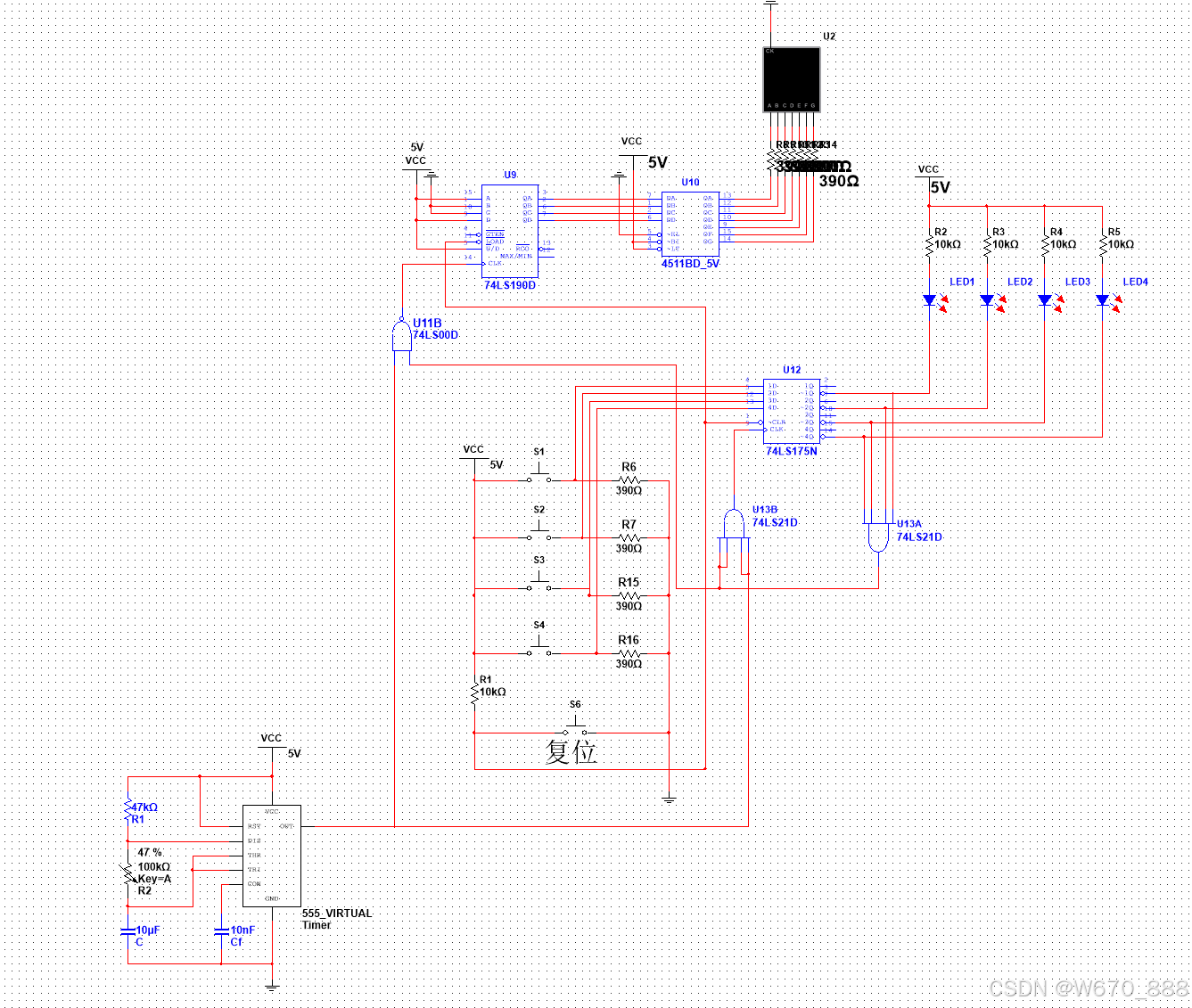

使用了555定时器组成的多谐振荡电路，74ls121,74ls00(与非),74ls175(D触发器),4511BD(译码器),74ls190(同步可逆计数器)，七段共阴数码管，以下为multisim仿真实现。
