参数介绍

    1. [分类 0]基本设定
      1. Pr000
  • 名称:旋转方向设定
  • 单位:-
  • 范围:0~1
  • 默认值:1
  • 生效时间:重启生效
  • 关联模式:ALL

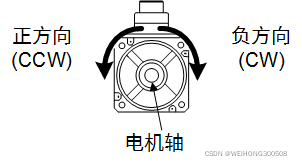

  • 说明:设置指定指令的方向和电机动作方向的关系。

正向指令

负向指令

0

电机旋转方向为 CW 方向(从轴侧看电机为顺时针方向),正方向驱动禁止输入有效。

电机旋转方向为 CCW 方向(从轴侧看电机为逆时针方向),负方向驱动禁止输入有效。

1

电机旋转方向为 CCW 方向(从轴侧看电机为逆时针方向),正方向驱动禁止输入有效。

电机旋转方向为 CW 方向(从轴侧看电机为顺时针方向),负方向驱动禁止输入有效。

      1. Pr001
  • 名称:控制模式设定
  • 单位:-
  • 范围:0~3
  • 默认值:1
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置使用的控制模式。
    • 0:空闲模式。
    • 1:位置控制模式。
    • 2:速度控制模式。
    • 3:转矩控制模式。
      1. Pr002
  • 名称:设定实时自动调整
  • 单位:-
  • 范围:0~6
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置调整的控制模式。
    • 0:无效模式。

实时自动调整功能无效。

    • 1:标准模式。

基本的模式(重视稳定性的模式),不进行可变载荷及摩擦补偿,也不使用增益切换。

    • 2:定位模式。

重视定位的模式,水平轴等无可变载荷,摩擦也建议使用小滚珠螺杆驱动等机器。

速度、转矩控制模式与标准模式相同。

    • 3:垂直轴模式。

除定位模式外,还补偿垂直轴等的可变载荷,便于抑制定位稳定时间的偏差。

转矩控制与标准模式相同。

    • 4:摩擦补偿模式。

除垂直轴模式外,还通过摩擦较大的皮带驱动轴等,便于缩短定位稳定时间。

速度控制与垂直轴模式相同,转矩控制与标准模式相同。

    • 5:载荷特性测试模式。

不变更现在所设置的参数,只进行载荷特性推断,与安装支持软件组合使用。

    • 6:用户设定模式。

将实时自动调整功能的组合,用 Pr632 实时自动调整用户设定 实时自动调整用户设定进行详细设定。

由于控制模式的不同,部分功能可能无法使用。

      1. Pr003
  • 名称:实时自动调整机器刚性设定
  • 单位:-
  • 范围:0~31
  • 默认值:13
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:实时自动增益调整有效时的机械刚性设定。

​​​​​​​



注意: 设定值变高,则速度应答性变高,伺服刚性也提高,但容易产生振动。在确认动作的同时,将低值变更为高值。

      1. Pr004
  • 名称:惯量比
  • 单位:%
  • 范围:0~10000
  • 默认值:250
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设定惯量比。 设置相应电机转动惯量的负载惯量比。

Pr004 = (负载惯量 / 转动惯量) * 100%

实时自动增益调整有效时,实时推断惯量比,每 30 分钟保存到 EEPROM 中。当再次接通电源时,驱动器以此数据作为初期值进行自动调整。

    • 惯量比设置正确时,Pr101 第1速度环增益Pr106 第2速度环增益 的设定单位为 Hz。
    • Pr004 惯量比 与实际相比较大时,速度环增益单位将变大;与实际相比较小时,速度环增益单位将变小。
      1. Pr008~Pr010
        1. Pr008
  • 名称:电机每旋转1圈的指令脉冲数
  • 单位:pulse
  • 范围:0~16777216
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:P
  • 说明:设置相当于电机每旋转 1 圈的指令脉冲数。

本设定值为 0 时,Pr009 第 1 指令分倍频分子、Pr010 指令分倍频分母有效。

        1. Pr009
  • 名称:第 1 指令分倍频分子
  • 单位:-
  • 范围:0~1073741824
  • 默认值:1
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置针对指令脉冲输入的分倍频处理的分子。

Pr008 电机每旋转1圈的指令脉冲数为 0 时有效。

设定值为 0 时,编码器分辨率被设置为分子。

          1. Pr010
  • 名称:指令分倍频分母
  • 单位:-
  • 范围:1~1073741824
  • 默认值:1
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置针对指令脉冲输入的分倍频处理的分母。

Pr008 电机每旋转 1 圈的指令脉冲数为 0 时有效。

          1. Pr008、Pr009、Pr010的设定值组合关系
  • Pr008 设置为 1 ~ 2^20Pr009Pr010 无影响,设定值根据 Pr008 处理:

​​​​​​​



正在上传…重新上传取消

  • Pr008Pr009 设置为 0Pr010 设置为 1 ~ 2^30,设定值根据 Pr010 处理:

​​​​​​​

  • Pr008 设置为 0Pr009Pr010 设置为 1 ~ 2^30,设定值根据 Pr009Pr010 处理:

​​​​​​​



      1. Pr011
  • 名称:电机每旋转1圈的输出脉冲数
  • 单位:pulse
  • 范围:1~4194304
  • 默认值:2500
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:将脉冲输出的分辨率用 OA、OB 各自旋转 1 圈的输出脉冲数设定。

因此,分倍频 4 倍后的脉冲输出分辨率如下所示:

每转程的脉冲输出分辨率 = Pr011 设定值 * 4

      1. Pr012
  • 名称:脉冲输出逻辑反转
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置脉冲输出的 B 相逻辑和输出源。 通过本参数可对 B 相脉冲逻辑取反,改变 A 相脉冲和 B 相脉冲的相位关系。
    • 0:电机编码器,B 相非反转。
    • 1:电机编码器,B 相反转。
    • 2:主轴编码器,B 相非反转。
    • 3:主轴编码器,B 相反转。

B 相逻辑非反转:

    • 正方向动作时:

​​​​​​​



    • 负方向动作时:

​​​​​​​

B 相逻辑反转:

    • 正方向动作时:

    • 负方向动作时:

​​​​​​​ ​​​​​​​





      1. Pr013
  • 名称:第1转矩限制
  • 单位:%
  • 范围:0~500
  • 默认值:300
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置电机输出第1转矩的限制值。 设置该参数的值限制电机的最大转矩,可减轻因机器咬合或冲撞等产生的损伤。 若将最大转矩限制在实际需要的范围内,可能发生因过冲而造成的过速度保护、因延迟接受命令而触发位置偏差过大保护等情况。
      1. Pr014
  • 名称:位置偏差过大设置
  • 单位:指令单位
  • 范围:0~1073741824
  • 默认值:35000000
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:使用指令单位(出厂时)设置位置偏差过大范围。

根据 Pr520 位置设定单位选择 设定单位和偏差计算方式。 本参数为 0 时,故障码 Err24.0 位置偏差过大保护 为无效。

参数 Pr014 设置值 >(电机最高转速 rpm/60)*(编码器分辨率/(位置环增益设置值/10))*电子齿轮比。
例:Pr100位置环增益默认值270,M2 总线驱动器电子齿轮比默认1:1,例如电机最高转速3000r/min,电机编码器分辨率是17Bit,所以推荐设置值:
Pr014=(3000/60)*(2^17/(270/10)*1*1.2=291271
因为电子齿轮比约 1:1,换算成圈数的话,约 2.22r,如果电机速度 60r/min 撞机的话,由于撞机后位置无法移动,约 3s 内会报位置偏差过大保护。

      1. Pr015
  • 名称:绝对式编码器设定
  • 单位:-
  • 范围:0~4
  • 默认值:2
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置绝对式编码器的使用方法。
    • 0:作为绝对值编码器使用。
    • 1:作为增量式编码器使用。
    • 2:作为绝对值编码器使用,忽略多次旋转的计数器溢出。
    • 3:厂家使用,请勿设置。
    • 4:无限旋转绝对式模式。在绝对式系统(绝对式模式)下使用,可任意设置多圈计数的上限值。
      1. Pr016
  • 名称:再生放电电阻外置选择
  • 单位:-
  • 范围:0~3
  • 默认值:无内置电阻驱动器(不超过400W)默认值为 3,有内置电阻驱动器(大于 400W)默认值为 0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明: 若要使用驱动器中的内置再生放电电阻或分离内置再生放电电阻,或设置外部再生放电电阻等时,需设置本参数。
    • 0:使用内置电阻为再生放电电阻。再生处理电路动作,根据内置电阻(大约 1% 的负荷率)由再生放电电阻过载保护进行动作。
    • 1:使用外置电阻为再生放电电阻。保护有:再生处理电路动作,再生放电电阻的动作率超过 10% 时,用故障码 Err18.0 再生过载保护 跳闸。
    • 2:使用外置电阻为再生放电电阻。保护无:厂家使用,请勿设置。
    • 3:不使用再生放电电阻。不使用再生处理电路及再生放电电阻过载保护动作,采用内置电容器处理全部的再生电力。

警告:

    • 用外置再生放电电阻时,务必设置温度熔断器等外部保护。与再生放电电阻过载保护的有效 / 无效无关,再生放电电阻有可能出现异常发热,导致烧损。
    • 勿碰触外置再生放电电阻。因为外置电阻呈高温状态,使用中注意安全,以免灼伤。
    • 使用内置再生放电电阻时,请勿设置 0 以外的值。
      1. Pr017
  • 名称:再生电阻散热系数
  • 单位:%
  • 范围:0~100
  • 默认值:30
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:选择外置再生放电电阻时:根据电阻冷却条件设置:
    • 自冷方式 (自然对流冷却)时:设定值不超过 30%。
    • 强制风冷方式时:设定值不超过 50%。
      1. Pr018~Pr019
        1. Pr018
  • 名称:再生电阻容量
  • 单位:W
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置再生电阻容量。
        1. Pr019
  • 名称:再生电阻阻值
  • 单位:Ω
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置再生电阻阻值。
        1. Pr018与Pr019的设定值组合关系

参数 Pr018Pr019 设定值为 0 时,将使用推荐的再生电阻容量和阻值。

驱动器功率

再生电阻容量

阻值

400W

200W

40Ω

750W

400W

40Ω

1000W

500W

30Ω

1500W

800W

20Ω

2500W

1200W

20Ω

3.0kW

1000W

50Ω

5.0kW

1800W

40Ω

若参数 Pr018Pr019 设置值小于最小允许功率容量或阻值,则会发生 Err730再生电阻参数不匹配保护

      1. Pr024
  • 名称:电机编号
  • 单位:-
  • 范围:0~9999999
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机编号,仅在使用增量式编码器时有效,恢复出厂操作无影响:
    • 0:电机参数开放 需设置参数:Pr323、Pr326、Pr327 及 Pr701 ~ Pr725。
    • 1:厂家使用
    • 2 ~ 9999999:厂家配套电机编号 电机参数根据编号自动设置。

若参数设置错误,可能导致驱动器及电机出现故障,第一次上电时请确认设定值是否正确。 若参数设定值超出 《配套电机编号表》 范围,则会发生 Err95.2 电机自动识别异常保护

    1. [分类 1]增益调整
      1. Pr100~Pr104
        1. Pr100
  • 名称:第 1 位置环增益
  • 单位:0.1/s
  • 范围:0~30000
  • 默认值:480
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:决定位置控制系统的响应性。

设定较大位置环增益值,可缩短伺服电机定位时间,但若设置过大可能引起振动。

        1. Pr101
  • 名称:第 1 速度环增益
  • 单位:0.1Hz
  • 范围:1~32767
  • 默认值:270
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:决定速度环响应性。

为加大位置环增益,提高伺服系统全体的响应性,必须加大速度环增益值的设置,但若设置过大则可能引起振动。

        1. Pr102
  • 名称:第 1 速度环积分时间常数
  • 单位:0.1ms
  • 范围:1~10000
  • 默认值:210
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置速度环积分时间常数。

设定值越小,停止时的偏差值更快接近于 0。设置为 9999 时将保持积分;设置为 10000 时则无积分效果。

        1. Pr103
  • 名称:第 1 速度检测滤波器
  • 单位:0.01ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:速度检测后,可设置低通滤波器(LPF)的时间常数。

设定值大则时间常数也大,虽可降低电机噪音,但响应性也会下降。通常使用出厂设定值 0

        1. Pr104
  • 名称:第 1 转矩滤波器
  • 单位:0.01ms
  • 范围:0~2500
  • 默认值:84
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置插入转矩指令部分的一阶滞后滤波器时间常数。可控制因扭曲共振发生的振动。
      1. Pr105~Pr109

第 2 增益的功能、内容与第 1 增益相同。一般固定在第 1 增益,通过手动调整第 1 增益的参数进行增益调整。

        1. Pr105
  • 名称:第 2 位置环增益
  • 单位:0.1/S
  • 范围:0~30000
  • 默认值:570
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:决定位置控制系统的响应性。

设置较大位置环增益值,可缩短定位时间,但若设置过大可能引起振动。

        1. Pr106
  • 名称:第 2 速度环增益
  • 单位:0.1Hz
  • 范围:1~32767
  • 默认值:270
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:决定速度环响应性。

为加大位置环增益,提高伺服系统全体的响应性,必须加大速度环增益值的设置,但若设置过大则可能引起振动。

        1. Pr107
  • 名称:第 2 速度环积分时间常数
  • 单位:0.1ms
  • 范围:1~10000
  • 默认值:10000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置速度环积分时间常数。

设定值越小,停止时的偏差值更快接近于 0。设置为 9999 时将保持积分;设置为 10000 时则无积分效果。

        1. Pr108
  • 名称:第 2 速度检测滤波器
  • 单位:0.01ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设定值大则时间常数也大,虽可降低电机噪音,但响应性也会下降。通常使用出厂设定值 0
        1. Pr109
  • 名称:第 2 转矩滤波器
  • 单位:0.01ms
  • 范围:0~2500
  • 默认值:84
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置插入转矩指令部分的一阶滞后滤波器时间常数。可控制因扭曲共振发生的振动。
      1. Pr110
  • 名称:速度前馈时间常数增益
  • 单位:0.1%
  • 范围:0~1000
  • 默认值:300
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:在根据内部位置指令计算的速度控制指令中,把乘以本参数后的值加算到来自位置控制处理的速度指令。
      1. Pr111
  • 名称:前馈滤波器时间常数滤波器
  • 单位:0.01ms
  • 范围:0~6400
  • 默认值:200
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置速度前馈输入所需的一阶低通滤波器的时间常数。
  • 举例:在速度前馈滤波器设置为 50(0.5ms)的状态下,通过逐步提高速度前馈增益,使速度前馈变为有效。固定速度动作中的位置偏差与速度前馈增益的关系满足以下公式:

​​​​​​​



      1. Pr112
  • 名称:转矩前馈增益
  • 单位:0.1%
  • 范围:0~1000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:在根据速度控制指令所计算的转矩指令中,把乘以本参数后的值加算到来自速度控制处理的转矩指令。 提高转矩前馈增益,则由于可将固定加减速时的位置偏差接近 0,所以在扰动转矩不工作的理想条件下的台形速度模式驱动时,可在全动作领域将位置偏差大致接近于 0
      1. Pr113
  • 名称:转矩前馈滤波器
  • 单位:0.01ms
  • 范围:0~6400
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置转矩前馈输入所需的一阶低通滤波器的时间常数。 转矩前馈滤波器设置为 50(0.5ms)时,通过逐步提高转矩前馈增益,使转矩前馈变为有效。与速度前馈相同,若将转矩前馈滤波器的时间常数变大,会使加速度变化点的位置偏差变大。

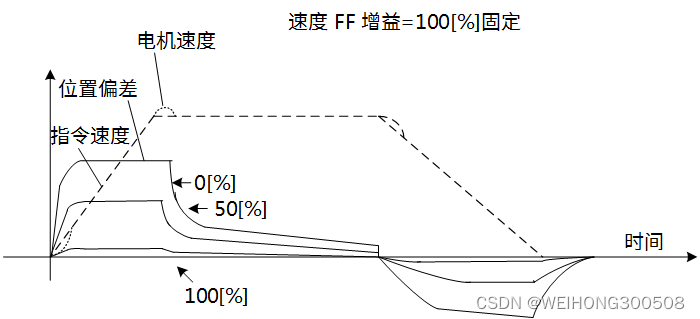

    • 举例:
      • 使用转矩前馈时,需正确设置惯量比。沿用实时自动调整执行时的推定值,或将用机器各元素计算的惯量比设置到 Pr004 惯量比 中。
      • 在转矩前馈滤波器设置为 50(0.5ms)程度的状态下,通过逐步提高转矩前馈增益,而使转矩前馈变为有效。
      • 在无扰动转矩的理想工作状况下,给定速度指令为梯形时,通过提高转矩前馈增益,可使位置偏差减小到 0 左右。 ​​​​​​​



注意: 实际上扰动转矩肯定存在,所以位置偏差不可能完全变为 0

      1. Pr114
  • 名称:第 2 增益设置
  • 单位:-
  • 范围:0~1
  • 默认值:1
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:使用增益切换功能,设置为最合适调整的状态。
    • 0:第 1 增益变为固定,根据增益切换输入(GAIN)将速度环路的动作切换到 PI 动作或 P 动作。
      • GAIN 输入光电耦合器 OFF,切换到 PI 动作。
      • GAIN 输入光电耦合器 ON,切换到 P 动作。 上述 GAIN 输入的逻辑设置为 a 接的情况,若为 b 接时 OFF / ON 相反。
    • 1:第 1 增益 Pr100 ~ Pr104 和第 2 增益 Pr105 ~ Pr109 的增益切换为有效。
      1. Pr115
  • 名称:位置控制切换模式
  • 单位:-
  • 范围:0~10
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:位置控制时,设置增益切换的触发电路条件。
    • 0:第 1 增益固定。

在第 1 增益 Pr100 ~ Pr104 中固定。

    • 1:第 2 增益固定。

在第 2 增益 Pr105 ~ Pr109 中固定。

    • 2:有增益切换输入。

增益切换输入(GAIN)打开时为第 1 增益。

增益切换输入(GAIN)连接到 COM- 时为第 2 增益。

增益切换输入(GAIN)无法分配到输入信号时,为第 1 增益固定。

    • 3:转矩指令大。

在前一次第 1 增益中,转矩指令的绝对值超过(等级 + 磁滞)% 时,转移到第 2 增益。

在前一次第 2 增益中,转矩指令的绝对值不大于(等级 - 磁滞)% 的状态持续时间大于延迟时间时,返回到第 1 增益。

    • 4:速度指令变化量大。

仅速度控制时有效。

在上次第 1 增益中,速度指令变化量的绝对值超过(等级 + 磁滞)10r/min/s 时,转移到第 2 增益。

在上次第 2 增益中,若速度指令变化量的绝对值不到(等级 - 磁滞)10r/min/s 时的状态持续时间,大于延迟时间,返回到第 1 增益。

速度控制之外,为第1增益固定。

    • 5:速度指令大。

位置、速度控制时有效。

在上次第 1 增益中,速度指令的绝对值超过(等级 + 磁滞)r/min 时,转移到第 2 增益。

在上次第 2 增益中,若速度指令的绝对值不大于(等级 - 磁滞)r/min 时的状态持续时间,大于延迟时间,返回到第 1 增益。

    • 6:位置偏差大。

位置控制时有效。

在上次第 1 增益中,位置偏差的绝对值超过(等级 + 磁滞)pulse 时,转移到第 2 增益。

在上次第 2 增益中,位置偏差的绝对值不到(等级 - 磁滞)pulse 的状态持续时间,大于延迟时间时,返回到第 1 增益。

等级、磁滞的单位为 pulse,在位置控制时用编码器分辨率设置。

    • 7:有位置指令。

位置控制时有效。

在上次第 1 增益中,位置指令若不为 0,则转移到第 2 增益。

在上次第 2 增益中,位置指令为 0 的状态持续时间大于延迟时间时,返回到第 1 增益。

    • 8:定位未完成。

位置控制时有效。

在上次第 1 增益中,若定位未完成,则转移到第 2 增益。

在上次第 2 增益中,定位已完成状态持续时间大于延迟时间时,返回到第 1 增益。

    • 9:实际速度大。

位置控制时有效。

在上次第 1 增益中,实际速度的绝对值超过(等级 + 磁滞)r/min 时,转移到第 2 增益。

在上次第 2 增益中,实际速度的绝对值不到(等级 - 磁滞)r/min 的状态持续时间大于延迟时间时,返回到第 1 增益。

    • 10:有位置指令和实际速度。

位置控制时有效。

在上次第 1 增益中,位置指令若不为 0,则转移到第 2 增益。

在上次第 2 增益中,位置指令为 0 的状态持续时间大于延迟时间,且实际速度的绝对值不到(等级 - 磁滞)r/min 时,返回到第 1 增益。

      1. Pr116
  • 名称:位置控制切换延迟时间
  • 单位:0.1ms
  • 范围:0~10000
  • 默认值:50
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:位置控制时,若 Pr115 位置控制切换模式 设置为 35 ~ 10,则本参数设置的是第 2 增益切换到第 1 增益时,触发电路检测到实际切换的时间。
      1. Pr117
  • 名称:位置控制切换等级
  • 单位:根据模式
  • 范围:0~20000
  • 默认值:50
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:位置控制模式下,设置 Pr115 位置控制切换模式356910 时的触发电路判定等级。单位根据切换条件变更。

注意: 设置时,需确保等级不小于磁滞。

      1. Pr118
  • 名称:位置控制切换时磁滞
  • 单位:根据模式
  • 范围:0~20000
  • 默认值:33
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:位置控制时,Pr115 位置控制切换模式 设置为 356910 时的触发电路判定磁滞。

单位根据切换的模式有所不同。

注意: 等级小于磁滞时,系统内部重新设置为磁滞等于等级。

      1. Pr119
  • 名称:位置增益切换时间
  • 单位:0.1ms
  • 范围:0~10000
  • 默认值:33
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:位置控制时,若 Pr100 第 1 位置环增益Pr105 第 2 位置环增益 的差较大,可抑制位置环增益的急剧增加。位置环增益在本参数设置的时间内不断增加。

关于位置增益切换时间:

    • 位置控制时,通过设置 Pr119,可缓和位置环增益的急剧增加,减少由于增益切换时位置增益的急剧变化而引起的转矩变动及振动。
    • 位置环增益变小时,不受本参数的设置影响而立即切换。

​​​​​​​



      1. Pr120
  • 名称:速度控制切换模式
  • 单位:-
  • 范围:0~5
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:速度控制时,设置增益切换的触发电路条件。

设定值与切换条件关系如下:

    • 0:第 1 增益固定
    • 1:第 2 增益固定
    • 2:用增益切换输入
    • 3:转矩指令
    • 4:速度指令变化量
    • 5:指令速度大
      1. Pr121
  • 名称:速度控制切换延迟时间
  • 单位:0.1ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:速度控制时,若 Pr120 速度控制切换模式 设置为 3 ~ 5,则本参数设置的是第 2 增益切换到第 1 增益时,触发电路检测到实际切换的时间。
      1. Pr122
  • 名称:速度控制切换等级
  • 单位:根据模式
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:速度控制时,Pr120 速度控制切换模式 设置为 3 ~ 5 时的触发电路判定等级。单位根据切换的模式有所不同。 设置时,需确保等级不小于磁滞。
      1. Pr123
  • 名称:速度控制切换时滞后
  • 单位:根据模式
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:速度控制时,Pr120 速度控制切换模式 设置为 3 ~ 5 时的触发电路判定磁滞。单位根据切换的模式有所不同。

注意: 等级小于磁滞时,系统内部重新设置为磁滞等于等级。

      1. Pr124
  • 名称:转矩控制切换模式
  • 单位:-
  • 范围:0~3
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:转矩控制时,设置增益切换的触发电路条件。

设定值与切换条件关系如下:

    • 0:第 1 增益固定
    • 1:第 2 增益固定
    • 2:用增益切换输入
    • 3:转矩指令
      1. Pr125
  • 名称:转矩控制切换延迟时间
  • 单位:0.1ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:转矩控制时,若 Pr124 转矩控制切换模式 设置为 3,则从第 2 增益切换到第 1 增益时,从触发电路检测到实际切换的时间。
      1. Pr126
  • 名称:转矩控制切换等级
  • 单位:根据模式
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:转矩控制时,Pr124 转矩控制切换模式 设置为 3 时的触发电路判定等级。单位根据切换的模式而不同。

注意: 设置时,需确保等级不小于磁滞。

      1. Pr127
  • 名称:转矩控制切换时滞后
  • 单位:根据模式
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:转矩控制时,Pr124 转矩控制切换模式 设置为 3 时的触发电路判定磁滞。单位根据切换的模式而不同。

注意: 等级小于磁滞时,系统内部重新设置为磁滞等于等级。

    1. [分类 2]控制抑制功能
      1. Pr200
  • 名称:自适应滤波器模式设定
  • 单位:-
  • 范围:0~4
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置适应滤波器推定的共振频率数和推定后的动作。
    • 0:适应滤波器无效。

第 3、4 陷波滤波器关联参数保持现状。

    • 1:1 个适应滤波器变为有效。

第 3 陷波滤波器关联参数根据适应结果更新。

    • 2:2 个适应滤波器变为有效。

第 3、4 陷波滤波器关联参数根据适应结果更新,第 1、2 陷波滤波器参数根据 iMotion 中的 FFT分析 波形图读取的第二共振点来设置。

    • 3:测试共振频率,测试结果可用 iMotion 确认。

第 3、4 陷波滤波器关联参数保持现状的值。

    • 4:第 3、4 陷波滤波器关联参数为无效且清除适应结果。
      1. Pr201~Pr203

包含第 1 陷波频率、宽度选择和深度选择参数。

        1. Pr201
  • 名称:第 1 陷波频率
  • 单位:Hz
  • 范围:50~5000
  • 默认值:5000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 1 共振控制陷波滤波器的频率。设定值定为 5000 时,陷波滤波器的功能无效。
        1. Pr202
  • 名称:第 1 陷波宽度选择
  • 单位:-
  • 范围:0~20
  • 默认值:2
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 1 共振控制陷波滤波器的幅宽。设定值增大时陷波宽度也增大,通常情况下使用出厂设定值。
        1. Pr203
  • 名称:第 1 陷波深度选择
  • 单位:-
  • 范围:0~99
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设定第 1 共振控制陷波滤波器的陷波深度。设定值增大时陷波深度变浅,相位滞后变小。
      1. Pr204~Pr206

包含第 2 陷波频率、宽度选择和深度选择参数。

        1. Pr204
  • 名称:第 2 陷波频选择
  • 单位:Hz
  • 范围:50~5000
  • 默认值:5000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 2 共振控制陷波滤波器的频率。设定值为 5000 时,陷波滤波器的功能无效。
        1. Pr205
  • 名称:第 2 陷波宽度选择
  • 单位:-
  • 范围:0~20
  • 默认值:2
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 2 共振控制陷波滤波器的幅宽。设定值增大时陷波宽度也增大,通常情况下使用出厂设定值。
        1. Pr206
  • 名称:第 2 陷波深度选择
  • 单位:-
  • 范围:0~99
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 2 共振控制陷波滤波器的陷波深度。设定值增大时陷波深度变浅,相位滞后变小。
      1. Pr207~Pr209

包含第 3 陷波频率、宽度选择和深度选择参数。

系统自动设置时,每隔 30 分钟写入 EEPROM。重新打开电源时,该数据将作为初始值而进行处理。

        1. Pr207
  • 名称:第 3 陷波频率
  • 单位:Hz
  • 范围:50~5000
  • 默认值:5000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 3 共振控制陷波滤波器的频率。设定值为 5000 时,陷波滤波器的功能无效。
        1. Pr208
  • 名称:第 3 陷波宽度选择
  • 单位:-
  • 范围:0~20
  • 默认值:2
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 3 共振控制陷波滤波器的幅宽。设定值增大时陷波宽度也增大,通常情况下使用出厂设定值。
        1. Pr209
  • 名称:第 3 陷波深度选择
  • 单位:-
  • 范围:0~99
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 3 共振控制陷波滤波器的陷波深度。设定值增大时陷波深度变浅,相位滞后变小。
      1. Pr210~Pr212

包含第 4 陷波频率、宽度选择和深度选择参数。

系统自动设置时,每隔 30 分钟写入 EEPROM。重新打开电源时,该数据将作为初始值而进行处理。

        1. Pr210
  • 名称:第 4 陷波频率
  • 单位:Hz
  • 范围:50~5000
  • 默认值:5000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 4 共振控制陷波滤波器的频率。设定值定为 5000 时,陷波滤波器的功能无效。
        1. Pr211
  • 名称:第 4 陷波宽度选择
  • 单位:-
  • 范围:0~20
  • 默认值:2
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 4 共振控制陷波滤波器的幅宽。设定值增大时陷波宽度也增大,通常情况下使用出厂设定值。
        1. Pr212
  • 名称:第 4 陷波深度选择
  • 单位:-
  • 范围:0~99
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置第 4 共振控制陷波滤波器的陷波深度。设定值增大时陷波深度变浅,相位滞后变小。
      1. Pr214~Pr215

设置第 1 减振的频率和阻尼比。

        1. Pr214
  • 名称:第 1 减振频率
  • 单位:0.1Hz
  • 范围:0~2000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
        1. Pr215
  • 名称:第 1 减振阻尼比
  • 单位:0.001
  • 范围:0~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
      1. Pr216~Pr217

设置第 2 减振的频率和阻尼比。

        1. Pr216
  • 名称:第 2 减振频率
  • 单位:0.1Hz
  • 范围:0~2000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
        1. Pr217
  • 名称:第 2 减振阻尼比
  • 单位:0.001
  • 范围:0~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
      1. Pr218~Pr219

设置第 3 减振的频率和阻尼比。

        1. Pr218
  • 名称:第 3 减振频率
  • 单位:0.1Hz
  • 范围:0~2000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
        1. Pr219
  • 名称:第 3 减振阻尼比
  • 单位:0.001
  • 范围:0~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
      1. Pr220~Pr221

设置第 4 减振的频率和阻尼比。

        1. Pr220
  • 名称:第 4 减振频率
  • 单位:0.1Hz
  • 范围:0~2000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
        1. Pr221
  • 名称:第 4 减振阻尼比
  • 单位:0.001
  • 范围:0~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P

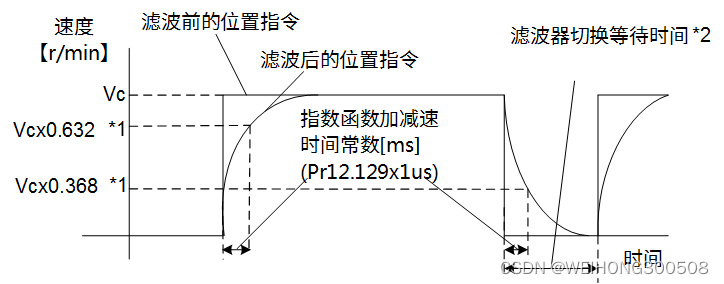

      1. Pr222
  • 名称:位置指令平滑滤波器
  • 单位:0.1ms
  • 范围:0~32767
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置针对位置指令的一阶低通滤波器的时间常数。

针对目标速度 Vc 的方形波指令,设置一阶低通滤波器的时间常数。

​​​​​​​



    • 1:针对(设定值 × 0.1ms),实际的滤波器时间常数不到 100ms 时,绝对误差为最大 0.2ms;20ms 以上时,相对误差为最大 0.1%。
    • 2:在定位结束输出期间内,当每个控制周期的指令脉冲,从 0 变化到不为 0 的状态时进行 Pr222 的切换。

注意: 特别是在将滤波器时间常数变小且将定位范围设置较大时,上述阶段中若在滤波器内留有滞留脉冲,即滤波器前位置指令减去滤波器后位置指令的值用时间积分的面积,则切换后为了立即将这些滞留脉冲排出并返回原来的位置,可能暂时使用高于原来指令的速度运行电机。

    • 3:变更 Pr222 后到真正内部计算为止,可能出现延迟,若此期间内 2 的切换时机到来,变更可能被保留。
      1. Pr223
  • 名称:位置指令 FIR 滤波器
  • 单位:0.1ms
  • 范围:0~5120
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P

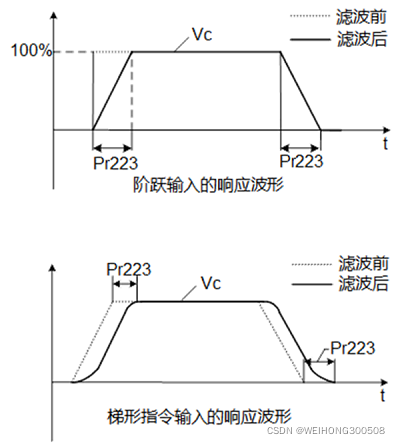

  • 说明:设置针对位置指令的 FIR 滤波器的时间常数。

针对目标速度 Vc 的方向波指令,设置到达 Vc 的时间。

​​​​​​​



    1. [分类 3]速度/转矩控制
      1. Pr300
  • 名称:速度设置内外切换
  • 单位:-
  • 范围:0~4
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:
    • 0:总线通讯指令
    • 1:内部速度设置第1速 Pr304
    • 2:内部使用
    • 3:内部使用
      1. Pr301
  • 名称:速度指令方向指定选择
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:选择速度指令的正、负方向的指定方法。

设定值

内部速度设定值(第 1 速 ~ 8 速)

速度指令符号选择(VC-SIGN)

速度指令方向

0

+

无影响

正方向

0

-

无影响

负方向

1

符号无影响

OFF

正方向

1

符号无影响

ON

负方向

      1. Pr303
  • 名称:速度指令输入反转
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设定附加在非内部速度指令的极性。
    • 0:非反转
    • 1:反转

驱动器设定为速度控制模式,与外部定位装置构成伺服驱动系统时,若定位装置的速度指令信号极性与本参数的极性设定不一致时,电机将异常动作。

      1. Pr304~Pr311

包含速度设置第 1 速 ~ 第 8 速。

        1. Pr304
  • 名称:速度设置第 1 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 1 速。
        1. Pr305
  • 名称:速度设置第 2 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 2 速。
        1. Pr306
  • 名称:速度设置第 3 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 3 速。
        1. Pr307
  • 名称:速度设置第 4 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 4 速。
        1. Pr308
  • 名称:速度设置第 5 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 5 速。
        1. Pr309
  • 名称:速度设置第 6 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 6 速。
        1. Pr310
  • 名称:速度设置第 7 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 7 速。
        1. Pr311
  • 名称:速度设置第 8 速
  • 单位:r/min
  • 范围:-20000~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置内部指令速度的第 8 速。
      1. Pr312~Pr313
        1. Pr312
  • 名称:加速时间设置
  • 单位:ms/(1000r/min)
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置针对内部速度指令的加速处理时间。
        1. Pr313
  • 名称:减速时间设置
  • 单位:ms/(1000r/min)
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置针对内部速度指令的减速处理时间。

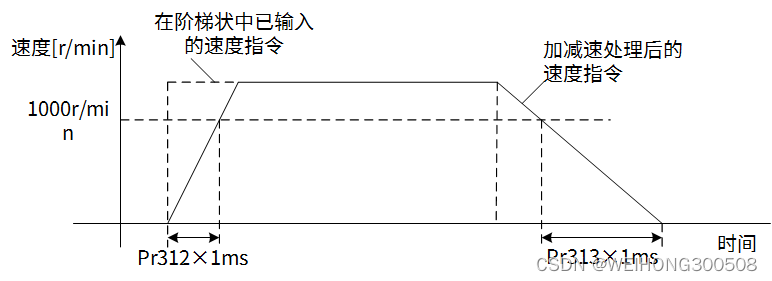

        1. Pr312与Pr313的设定值组合关系

设置针对速度指令输入的加减速处理时间。

在已输入阶梯状速度指令的情况时:

  • 将速度指令到达 1000r/min 为止的时间设置为 Pr312
  • 将速度指令从 1000r/min 到达 0r/min 的时间设定为 Pr313

若速度指令的目标值为 Vc[r/min],则加减速所需的时间可用下列公式计算:

  • 加速时间[ms]= Vc/1000×Pr312×1ms
  • 减速时间[ms]= Vc/1000×Pr313×1ms ​​​​​​​

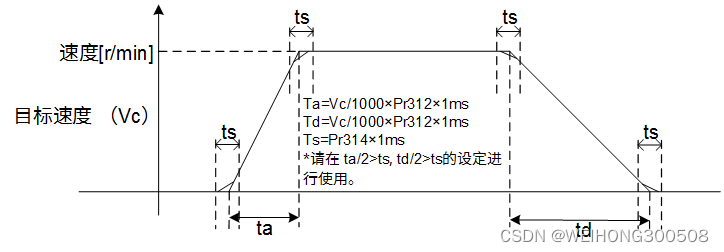

      1. Pr314
  • 名称:S 字加减速设置
  • 单位:ms
  • 范围:0~1000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S
  • 说明:设置针对速度指令输入的 S 字加减速处理时间。

针对 Pr312 加速时间设置Pr313 减速时间设置 所设定的加减速时间,本参数设定的是以其加减速拐点为中心的时间幅度里的 S 字部时间。 ​​​​​​



      1. Pr315、Pr317、Pr321、Pr322
        1. Pr315
  • 名称:零速箝位机能选择
  • 单位:-
  • 范围:0~3
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:S T
  • 说明:设置零速箝位输入功能。
    • 0:无效,零速箝位输入被忽略。
    • 1:零速箝位(ZEROSPD)输入信号 ON 时,强制性地将速度指令置于 0
    • 2:零速箝位(ZEROSPD)输入信号 ON 时,强制性地将速度指令置于 0,且电机实际速度变为 Pr316 零速箝位等级 值以下后切换到位置控制并在该位置伺服锁定。
    • 3:零速箝位(ZEROSPD)输入信号 ON 时,且速度指令小于(Pr316 - 10r/min)的值后,切换到位置控制且在该位置伺服锁定。
        1. Pr317
  • 名称:转矩指令选择
  • 单位:-
  • 范围:0~2
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:选择转矩指令和速度限制值输入。

转矩指令输入

速度限制输

0

总线通讯指令

参数值(Pr321)

1

总线通讯指令

总线通讯指令

2

参数值(Pr601)

参数值(Pr321、Pr322)

        1. Pr321
  • 名称:速度限制值 1
  • 单位:r/min
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:设定转矩控制时的速度限制值。在转矩控制中用速度限制值控制速度不超过所设置的值。

Pr317 设定值为 2 时为正方向指令的速度限制值。

        1. Pr322
  • 名称:速度限制值 2
  • 单位:r/min
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:Pr317 设定值为 2 时负方向指令的速度限制值。
        1. Pr315、Pr317、Pr321、Pr322的设定值组合关系

各参数设定值与零速箝位及速度限制值的关系见下表:

  • 设定组合 1 设定值与 ZEROSPD 输入功能关系如下:
    • Pr315:0
    • Pr317:0
    • Pr321:0 ~ 20000
    • Pr322:无影响
    • 零速箝位(ZEROSPD):无影响
    • 速度限制值:Pr321 设定值
  • 设定组合 2 设定值与 ZEROSPD 输入功能关系如下:
    • Pr315:1 ~ 3
    • Pr317:0
    • Pr321:0 ~ 20000
    • Pr322:无影响
    • 零速箝位(ZEROSPD):OFF
    • 速度限制值:Pr321 设定值
  • 设定组合 3 设定值与 ZEROSPD 输入功能关系如下:
    • Pr315:0
    • Pr317:0
    • Pr321:0 ~ 20000
    • Pr322:无影响
    • 零速箝位(ZEROSPD):ON
    • 速度限制值:0
  • 设定组合 4 设定值与 ZEROSPD 输入功能关系如下:
    • Pr315:0
    • Pr317:2
    • Pr321:0 ~ 20000
    • Pr322:0 ~ 20000
    • 零速箝位(ZEROSPD):无影响
    • 速度限制值:Pr321 / Pr322 设定值
  • 设定组合 5 设定值与 ZEROSPD 输入功能关系如下:
    • Pr315:1 ~ 3
    • Pr317:2
    • Pr321:0 ~ 20000
    • Pr322:0 ~ 20000
    • 零速箝位(ZEROSPD):OFF
    • 速度限制值:Pr321 / Pr322 设定值
  • 设定组合 6 设定值与 ZEROSPD 输入功能关系如下:
    • Pr315:1 ~ 3
    • Pr317:2
    • Pr321:0 ~ 20000
    • Pr322:0 ~ 20000
    • 零速箝位(ZEROSPD):ON
    • 速度限制值:0
      1. Pr316
  • 名称:零速箝位等级
  • 单位:r/min
  • 范围:10~20000
  • 默认值:30
  • 生效时间:立即生效
  • 关联模式:S T
  • 说明:Pr315 设定值为 23 时,Pr316 用于设置切换到位置控制的条件。

Pr315 设定值为 3 时,在检测中使用 10r/min 的磁滞。

      1. Pr318
  • 名称:转矩指令方向指定选择
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:选择转矩指令正、负方向的指定方法。
    • 0:用转矩指令符号指定方向。

转矩指令输入加号 + 指定正方向,减号 - 指定负方向。

    • 1:用转矩指令符号选择(TC-SIGN)指定方向。

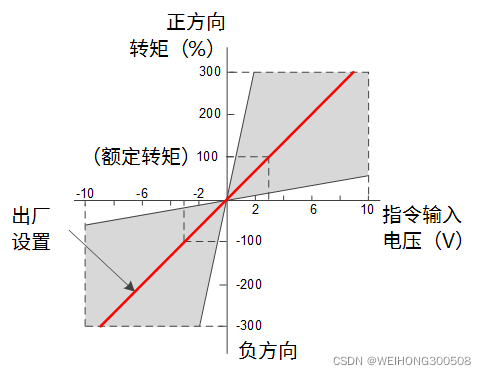

      1. Pr319
  • 名称:转矩指令输入增益
  • 单位:0.1V/100%
  • 范围:10~100
  • 默认值:30
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:设置从施加在模拟转矩指令(T-REF)的电压 V 到转矩指令 % 的转换增益。

设定值单位为 0.1V/100%,则出厂设定值 30 表示 3V/100%。

​​​​​​​



      1. Pr320
  • 名称:转矩指令输入反转
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:设置施加在模拟转矩指令(T-REF)的电压极性。
    • 0:非反转。正电压:正方向;负电压:负方向 。
    • 1:反转。正电压:负方向;负电压:正方向。
      1. Pr323
  • 名称:电机编码器类型选择
  • 单位:-
  • 范围:0~9
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:选择反馈编码器的类型。
    • 0:AB 相输出型
    • 1:正弦输出型
    • 2:厂家使用(串行通讯旋转型)
    • 3:多摩川单圈绝对式(串行通讯旋转型)
    • 4:多摩川多圈绝对式(串行通讯旋转型)
    • 5:松下增量式(串行通讯旋转型)
    • 6:松下多圈绝对式(串行通讯旋转型)
    • 7:安川 5 绝对式(串行通讯旋转型)
    • 8:安川 5 增量式(串行通讯旋转型)
    • 9:尼康绝对式(串行通讯旋转型)

注意: 若连接的编码器类型与设定值不一致时,因状况不同会发生以下错误:

    • Err21.0 编码器通信断线异常。
    • Err55.0Err55.2 的 A / B相 / Z相接线异常保护。
      1. Pr326
  • 名称:电机相序 & CS 方向反转
  • 单位:-
  • 范围:0~3
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机相序和 CS 信号的方向反转。可通过电机旋转自学习获得。

设定值

电机相序

CS信号

0

非反转

非反转

1

反转

非反转

2

非反转

反转

3

反转

反转

CS 信号的逻辑设置仅在选择 CS 信号方式 Pr724 磁极检出方式选择 设置为 1 有效。

      1. Pr327
  • 名称:电机编码器 Z 相断线检测无效
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置使用 AB 相输出型的反馈编码器时,Z 相断线检测的有效 / 无效。
    • 0:有效
    • 1:无效
      1. Pr343
  • 名称:正弦编码器细分数
  • 单位:-
  • 范围:0~4096
  • 默认值:256
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设定正弦编码器细分数。
      1. Pr344
  • 名称:正弦编码器 A 相直流偏置
  • 单位:-
  • 范围:0~4095
  • 默认值:2047
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设定正弦编码器 A 相直流偏置。
      1. Pr345
  • 名称:正弦编码器 B 相直流偏置
  • 单位:-
  • 范围:0~4095
  • 默认值:2047
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设定正弦编码器 B 相直流偏置。
      1. Pr346
  • 名称:SI1 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:002E2E2Eh(3026478)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI1 输入的功能分配。
        1. Pr401
  • 名称:SI2 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00818181h(8487297)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI2 输入的功能分配。
        1. Pr402
  • 名称:SI3 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00828282h(8553090)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI3 输入的功能分配。
        1. Pr403
  • 名称:SI4 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00222222h(2236962)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI4 输入的功能分配。
        1. Pr404
  • 名称:SI5 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00202020h(2105376)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI5 输入的功能分配。
        1. Pr405
  • 名称:SI6 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00212121h(2171169)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI6 输入的功能分配。
        1. Pr406
  • 名称:SI7 输入选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:002B2B2Bh(2829099)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SI7 输入的功能分配。
        1. 设定值说明

参数以 16 进制进行设置,显示面板上是以 10 进位表示。 16 进制表示后,如下所示设置各控制模式,在(X X)部分设置功能编号:

0 0 − − − − X X h:位置控制

0 0 − − X X − − h:速度控制

0 0 X X − − − − h:转矩控制

输入信号引脚分配请参见下表,信号极性的设定也包含在设定值内(- 表示不可设置):

信号

a接

b接

始终有效

始终无效

无效(-)

00h

-

-

-

正向驱动禁止输入(POT)

01h

81h

41h

C1h

负向驱动禁止输入(NOT)

02h

82h

42h

C2h

警报清除(A-CLR )

04h

-

-

C4h

强制报警输入(E-STOP)

14h

94h

54h

D4h

减速限制切换输入(HOME)

22h

A2h

62h

E2h

外部闩锁输入1(EXT1)

20h

A0h

60h

E0h

外部闩锁输入2(EXT2)

21h

A1h

61h

E1h

通用输入(GP)

2Eh

AEh

6Eh

EEh

注意:

  • 请勿设置为上表之外的设定值。
  • 相同功能不可分配到多个引脚上,否则发生 Err33.0 I / F 输入重复分配异常 1 保护
  • 注意前面板显示为 10 进位表示。
  • 分配 EXT1、EXT2、EXT3 这三种信号须所有模式都设定,否则发生 Err33.0 I / F 输入重复分配异常 2
      1. Pr408~Pr411
        1. Pr408
  • 名称:SO1 输出选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00010101h(65793)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SO1 输出的功能分配。
        1. Pr409
  • 名称:SO2 输出选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00030303h(197379)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SO2 输出的功能分配。
        1. Pr410
  • 名称:SO3 输出选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00000004h(4)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SO3 输出的功能分配。
        1. Pr411
  • 名称:SO4 输出选择
  • 单位:-
  • 范围:0~00FFFFFFh
  • 默认值:00070707h(460551)
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 SO4 输出的功能分配。
        1. 设定值说明

参数用 16 进制进行设置,面板显示以 10 进制表示。 16 进制表示后,如下所示设置各控制模式,在(X X)部分设置功能编号:

0 0 − − − − X X h:位置控制

0 0 − − X X − − h:速度控制

0 0 X X − − − − h:转矩控制

输出信号引脚分配参见下表,信号极性的设置也包含在设定值内:

信号

符号

a 接

b 接

无效

-

00h

80h

伺服报警输出

ALM

81h

01h

伺服准备输出

S-RDY

02h

82h

外部制动器解除信号

BRK-OFF

03h

83h

定位完成

INP

04h

84h

速度到达输出

AT-SPPED

05h

85h

转矩限制中信号输出

TLC

06h

86h

零速箝位检测信号

ZSP

07h

87h

速度一致输出

V-COIN

08h

88h

警告输出 1

WARN1

09h

89h

警告输出 2

WARN2

0Ah

8Ah

位置指令有无输出

P-CMD

0Bh

8Bh

定位完成 2

INP2

0Ch

8Ch

速度限制中输出

V-LIMIT

0Dh

8Dh

警报属性输出

ALM_ATB

0Eh

8Eh

速度指令有无输出

V-CMD

0Fh

8Fh

注意:

  • 输出信号可将相同功能分配到复数信号。
  • SO1 输出为 ALM 输出固定,设置为其它则会发生 Err33.4 I / F 输出功能号码异常
  • 设置为无效的控制输入引线,保持输出晶体管 OFF 状态。
  • 请勿设置上表之外的设定值。
  • 注意前面板为 10 进位表示。
      1. Pr430
  • 名称:定位结束范围
  • 单位:指令单位
  • 范围:0~262144
  • 默认值:800
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置定位完成信号(INP1)输出的位置偏差时机。 出厂时的设定单位为指令单位,但可用 Pr520 位置设定单位选择 变更为编码器单位,此时 Pr014 位置偏差过大设置 位置偏差过大设置的单位也一并变更。
      1. Pr431
  • 名称:定位结束输出设置
  • 单位:-
  • 范围:0~3
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:选择定位完成信号(INP1)的输出条件。
    • 0:位置偏差在 Pr430 定位结束范围 设定值以下时接通。
    • 1:无位置指令时,且位置偏差在 Pr430 设定值以下时接通。
    • 2:无位置指令时,且零速度检测信号接通,位置偏差在 Pr430 设定值以下时接通。
    • 3:无位置指令,且位置偏差为 Pr430 设定值以下时置于 ON。直至 Pr432 INP保持时间 为止保持 ON 的状态。经过 INP 保持时间后,根据此时的位置指令及位置偏差的状况,将 INP 输出置于 ON/OFF
      1. Pr432
  • 名称:INP 保持时间
  • 单位:1ms
  • 范围:0~30000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置 Pr431 定位结束输出设置3 时的保持时间。
    • 0:保持时间变为无限大,到接收下个位置指令为止,继续 ON 状态。
    • 1 ~ 30000:仅设定值继续 ON 状态。但若在保持中若接收到位置指令,则变为 OFF 状态。

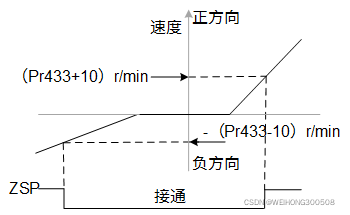

      1. Pr433
  • 名称:零速度
  • 单位:r/min
  • 范围:10~20000
  • 默认值:50
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:电机速度比本参数的设置速度低时输出零速度检测信号(ZSP)。 ​​​​​​​



其设置与电机旋转方向无关,向正 / 负两个方向作用。且有 10(r/min)的滞后。

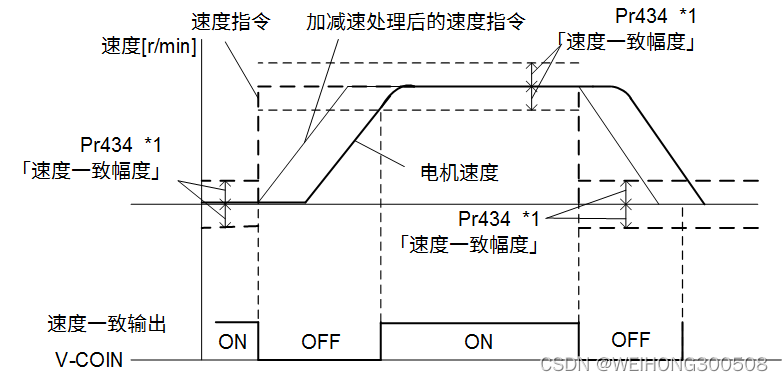

      1. Pr434
  • 名称:速度一致幅度
  • 单位:r/min
  • 范围:10~20000
  • 默认值:50
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置速度一致输出(V-COIN)的检测时机。

若速度指令与电机速度的差小于本设定值,则输出速度一致输出(V-COIN)。 ​​​​​​​



    • 1 检测使用 10r/min 的磁滞,速度一致检测的实际检测幅度如上图所示。
    • 速度一致输出 OFF 变为 ON 的条件:速度偏差 <(Pr434-10)r/min
    • 速度一致输出 ON 变为 OFF的条件:速度偏差 >(Pr434+10)r/min

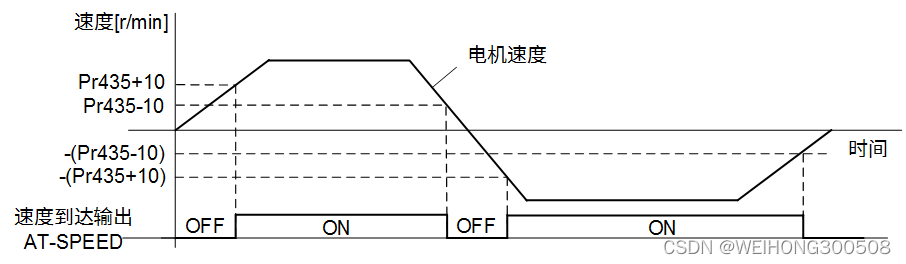

      1. Pr435
  • 名称:到达速度
  • 单位:r/min
  • 范围:10~20000
  • 默认值:1000
  • 生效时间:立即生效
  • 关联模式:S T
  • 说明:设置速度到达输出(AT-SPEED)的检测时机。

电机速度超过本设定值时,输出速度到达输出(AT-SPEED)。

检测使用 10r/min 的磁滞。 ​​​​​​​

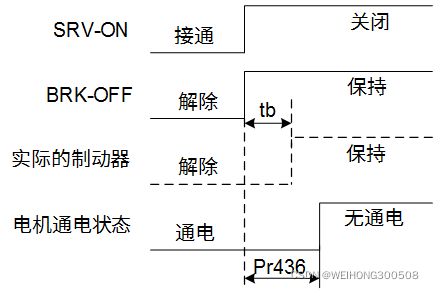

      1. Pr436
  • 名称:停止时机械制动器动作设置
  • 单位:ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:电机停止中当伺服关闭时,设置制动器解除信号(BRK-OFF)关闭(制动器保持)后到电机无通电(伺服自由)为止的时间。 ​​​​​​​



    • 该参数可防止因制动器的相应延时(tb)引起的电机(工件)微小移动/落下。
    • Pr436 的设置不超过 tb。
    • 实际制动器动作后,设置为伺服使能关闭状态。

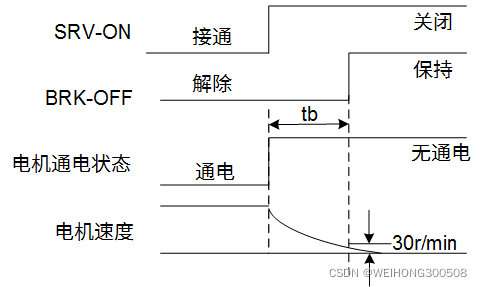

      1. Pr437
  • 名称:动作时机械制动器动作设置
  • 单位:ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:电机旋转中伺服关闭时,从检测伺服接通输入信号(SRV-ON)的关闭状态到外部制动器解除信号(BRK-OFF)关闭为止的时间设置。 ​​​​​​​



    • 该参数设置是为了防止电机旋转导致制动器劣化。
    • 在伺服关闭状态下,SRV-ON 关闭到电机旋转速度下降至低于 30r/min 的时间若大于 Pr437 设置值,则 BRK-OFF 信号按 Pr437 设置的值动作;若小于 Pr437 设置值,则 BRK-OFF 信号按电机旋转速度下降至低于 30r/min 的时间动作。
    • 上图的时间 tb,为 Pr437 的设置时间和电机旋转速度下降至 30r/min 以下的时间中较小的时间值。
      1. Pr438
  • 名称:制动器解除速度设定
  • 单位:r/min
  • 范围:30~3000
  • 默认值:30
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置动作时机械制动器输出判定的速度时机。
      1. Pr439~Pr440
        1. Pr439
  • 名称:警告输出选择 1
  • 单位:-
  • 范围:0~16
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:用警告输出 1 选择输出警告的种类。
        1. Pr440
  • 名称:警告输出选择 2
  • 单位:-
  • 范围:0~16
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:用警告输出 2 选择输出警告的种类。
        1. 设定值说明
  • 0:- 所有警告的 OR 输出。
  • 1:超载警告 负载率保护等级的 85% 以上。
  • 2:过再生警告 再生负载率等级的 85% 以上。
  • 3:电池警告 电池电压 3.2V 以下。
  • 4:风扇警告 风扇停止状态持续 1 秒钟。
  • 5:编码器通讯警告 连续发生编码器通讯异常的次数超过规定值。
  • 6:编码器过热警告 检测出编码器过热警告。
  • 7:振动检测警告 检测出振动状态。
  • 8:注册时间到期 驱动器注册时间小于 24 小时。
  • 9:光栅尺异常警告 反馈光栅尺检测出警告。
  • 10:光栅尺通讯警告 反馈光栅尺通讯异常的连续发生次数超过规定值。
  • 11:MECHATROLINK 数据设定警告 参数编号、范围、参数大小超过规定值。
  • 12:MECHATROLINK 未支持命令警告 接收到未支持命令。
  • 13:MECHATROLINK 未满足命令执行条件警告 命令运行在不支持的层、不满足命令执行条件。
  • 14 ~ 16:内部使用。
      1. Pr441
  • 名称:第 2 定位结束范围
  • 单位:指令单位
  • 范围:0~4191304
  • 默认值:800
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置定位完成信号 2(INP2)输出的位置偏差条件。

INP2 不受 Pr431 定位结束输出设置 影响,位置偏差小于本设定值时输出 ON

注意: 设定单位和偏差计算方式是根据 Pr520 位置设定单位选择 位置设定单位选择设置的。

      1. Pr442~Pr443
        1. Pr442
  • 名称:标准位置模式直线加速常数
  • 单位:10000 指令单位 / s^2
  • 范围:1~20971520
  • 默认值:100
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置标准位置模式位置控制时的加速度。

务必在动作启动前设置。

        1. Pr443
  • 名称:标准位置模式直线减速常数
  • 单位:10000 指令单位 / s^2
  • 范围:1~20971520
  • 默认值:100
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置标准位置模式位置控制时的减速度。

务必在动作启动前设置。

      1. Pr444
  • 名称:机械旋转一圈指令脉冲数
  • 单位:指令单位
  • 范围:1~1073741823
  • 默认值:4096
  • 生效时间:重启生效
  • 关联模式:P
  • 说明:机械旋转一圈指令脉冲数 = 编码器分辨率 × (电子齿轮比分母 / 电子齿轮比分子) × 减速比。
      1. Pr445
  • 名称:定向角度设定
  • 单位:0.01°
  • 范围:0~36000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置机械定向角度。
      1. Pr446
  • 名称:外部定位最终移动距离
  • 单位:指令单位
  • 范围:-1073741823~1073741823
  • 默认值:100
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置外部输入定位信号后的最终移动距离。
      1. Pr447~Pr448
        1. Pr447
  • 名称:选购件监控1选择
  • 单位:-
  • 范围:0~65535
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S T
  • 说明:选择参数 Pr447 指定的监视数据。
        1. Pr448
  • 名称:选购件监控2选择
  • 单位:-
  • 范围:0~65535
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S T
  • 说明:选择参数 Pr448 指定的监视数据。
        1. 监控选择一览

通过参数 Pr447 / Pr448 选择监视的项目:

  • 0x0:反馈速度(1000000H/检出速度)
  • 0x1:指令速度(1000000H/检出速度)
  • 0x2:指令转矩(1000000H/最大转矩)
  • 0x3:位置偏差(指令单位)
  • 0xA:机械坐标系中的反馈位置(低32bit): (指令单位)
  • 0xB:机械坐标系中的反馈位置(高32bit): (指令单位)
  • 0x10:反馈速度(r/min)
  • 0x11:速度指令(r/min)
  • 0x12:转矩指令(%)
  • 0x16:输出信号
  • 0x17:位置指令速度(r/min)
  • 0x18:位置偏差(指令单位)
  • 0x19:累积转矩负载率(%)
  • 0x1A:再生负载率(%)
  • 0x1C:位置指令(指令单位)
  • 0x1D:反馈脉冲(编码器单位)
  • 0x23:初始多圈数据(Rev)
  • 0x24:初始增量数据(Pulse)
  • 0x33:指令位置(高32位)(指令单位)
  • 0x34:机械坐标系反馈闩锁位置(高32位)(指令单位)
  • 0x80:反馈闩锁位置LPOS前次值(Pulse)
      1. Pr450
  • 名称:功能选择应用开关 2
  • 单位:-
  • 范围:-2147483647~2147483647
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:P
  • 说明:用 bit 单位进行各功能的设置。
    • 0:将 MECHATROLINK 指令中的 P_TLIM、N_TLIM 作为转矩限制值。0:无效;1:有效。
    • 1:将 MECHATROLINK 指令中的 TFF 作为转矩前馈输入。0:无效;1:有效。
    • 2:厂家使用。固定为 0。
    • 3:定位模式。0:无效;1:有效。
    • 4:厂家使用。固定为 0。
    • 5:厂家使用。固定为 0。
    • 6 ~ 31:厂家使用。固定为 0。
    1. [分类 5]扩展设定
      1. Pr500~Pr502
        1. Pr500
  • 名称:第 2 指令分倍频分子
  • 单位:-
  • 范围:0~1073741824
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置针对指令脉冲输入的分倍频处理的第 2 分子。
        1. Pr501
  • 名称:第 3 指令分倍频分子
  • 单位:-
  • 范围:0~1073741824
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置针对指令脉冲输入的分倍频处理的第 3 分子。
        1. Pr502
  • 名称:第 4 指令分倍频分子
  • 单位:-
  • 范围:0~1073741824
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置针对指令脉冲输入的分倍频处理的第 4 分子。
      1. Pr503
  • 名称:脉冲输出分频分母
  • 单位:-
  • 范围:0~16777216
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:用于每旋转1圈的输出脉冲数不为整数时。

设定值不为 0

可将 Pr011 电机每旋转 1 圈的输出脉冲数 设定值作为分频分子、Pr503 脉冲输出分频分母 设定值作为分频分母比进行设置。

所以上位端用 4 倍频处理进行脉冲计数时:

每旋转1次的脉冲输出分辨率 = (Pr011 设定值 / Pr503 设定值)* 编码器分辨率

      1. Pr504
  • 名称:驱动禁止输入设定
  • 单位:-
  • 范围:0~2
  • 默认值:1
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置驱动禁止输入(POT、NOT)输入的动作。
    • 0:POT 输入正方向驱动禁止动作,NOT 输入负方向驱动禁止动作。
    • 1:POT、NOT 无效。
    • 2:POT 或 NOT 任何单方的输入,发生 Err38.0
      1. Pr505
  • 名称:驱动禁止时顺序设置
  • 单位:-
  • 范围:0~2
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 Pr504 驱动禁止输入设定0 时驱动禁止输入(POT、NOT)输入后的减速中、停止后的状态。

设定值

减速中

停止后

偏差计数器内容

0

动态制动器动作

驱动禁止方向中转矩指令 = 0

保持

1

驱动禁止方向中转矩指令 = 0

驱动禁止方向中转矩指令 = 0

保持

2

保持

驱动禁止方向中转矩指令 = 0

在减速前后清除

      1. Pr506
  • 名称:伺服关闭时顺序设置
  • 单位:-
  • 范围:0~9
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置伺服切断后的减速中、停止后的状态。

设定值

减速中

停止后

位置偏差

0

DB 动作

DB 动作

清除

1

空转(DB OFF)

DB动作

清除

2

DB 动作

空转(DB OFF)

清除

3

空转(DB OFF)

空转(DB OFF)

清除

4

DB 动作

DB动作

清除

5

空转(DB OFF)

DB 动作

清除

6

DB 动作

空转(DB OFF)

清除

7

空转(DB OFF)

空转(DB OFF)

清除

8

立即停止

DB 动作

清除

9

立即停止

空转(DB OFF)

清除

    • 减速中:电机从当前动作状态到 30r/min 以下速度的区间。若电机速度低于 30r/min,且在停止后变化,则滞后不受电机速度影响而依照停止后的状态。
    • 动态制动器(DB):通过使电机的电气回路短路来紧急停止伺服电机的一种方法。动态制动回路内置于伺服单元内。
    • 清除:位置偏差始终保持清零状态。
    • 立即停止:在伺服接通状态下,使控制功能由工作状态变为立即停止。此时的转矩指令值被 Pr511 立即停止时转矩设定 限制。

注意: 伺服切断中若出错,则依照 Pr510 警报时顺序设定 进行动作。若伺服切断中为主电源切断状态,则依照 Pr507 主电源关闭时顺序设置 进行动作。

      1. Pr507
  • 名称:主电源关闭时顺序设置
  • 单位:-
  • 范围:0~9
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置主电源切断后的减速中、停止后的状态。

Pr507 的设定值与动作、偏差计数器的处理关系和 Pr506 伺服关闭时顺序设置 相同。

若在切断主电源的状态下出错,则依照 Pr510 警报时顺序设定 动作。 若在伺服接通状态切断主电源,则因为 Pr508 主电源关闭时LV触发选择 设定值为 1 时发生 Err13.1 主电源电压不足保护(AC),所以依照 Pr510 动作。

      1. Pr508
  • 名称:主电源关闭时 LV 触发选择
  • 单位:-
  • 范围:0~1
  • 默认值:1
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:伺服接通状态中,主电源断路在 Pr509 主电源关闭检测时间 设置的时间持续检测时,选择是否使 Err13.1 主电源电压不足保护(AC) 功能产生动作。
    • 0:伺服接通状态中,主电源一旦断路,不显示 Err13.1 而转为伺服关闭状态,其后主电源再次接通时,恢复到伺服接通状态。
    • 1:伺服机接通状态中,主电源一旦断路,发生 Err13.1,显示错误。

注意: Pr509 设定值为 2000 时,本参数无效。若 Pr509 设置的时间过长,在检测主电源断路前,主电源变频器 P-N 间的电压下降,即使未到规定值以下,也会发生 Err13.0 主电源电压不足保护(PN),与 Pr508 的设置无关。

      1. Pr509
  • 名称:主电源关闭检测时间
  • 单位:ms
  • 范围:70~2000
  • 默认值:70
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:在主电源断路状态持续检测时,设置检测断路所需的时间。设置为 2000 时,主电源关闭检测为无效。
      1. Pr510
  • 名称:警报时顺序设定
  • 单位:-
  • 范围:0~7
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置报警时的减速中、停止后的状态。

设定值

减速中

停止后

位置偏差

0

DB 动作

DB 动作

清除

1

空转(DB OFF)

DB 动作

清除

2

DB 动作

空转(DB OFF)

清除

3

空转(DB OFF)

空转(DB OFF)

清除

4

动作 A:立即停止;动作 B:DB 动作

DB动作

清除

5

动作 A:立即停止;动作 B:DB OFF

DB动作

清除

6

动作 A:立即停止;动作 B:DB 动作

空转(DB OFF)

清除

7

动作 A:立即停止;动作 B:DB OFF

空转(DB OFF)

清除

    • 减速中:电机从当前动作状态变到 30r/min 以下速度的区间。若电机速度低于 30r/min,且在停止后变化,则滞后不受电机速度影响而依照停止后的状态。
    • 动态制动器(DB):通过使电机的电气回路短路来紧急停止伺服电机的一种方法。动态制动回路内置于伺服单元内。
    • 清除:位置偏差始终保持清零状态。
    • 动作 A、B :出错时动态制动器是否立即停止。当本设定值为 4 ~ 7 时,若发生立即停止对应的警报,则依照动作 A 执行。若发生未对应立即停止的报警时,则不立即停止,而是依照动作 B 执行。
      1. Pr511
  • 名称:立即停止时转矩设定
  • 单位:%
  • 范围:0~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置立即停止时的转矩限位。

通常工作时的转矩限位设定值为 0

      1. Pr512
  • 名称:过载等级设置
  • 单位:%
  • 范围:0~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置过载等级。设置值为 0 或大于 115 时,过载等级设置变为 115%

一般情况下设置为 0,仅在降低过载等级使用时再设置等级。

针对主轴驱动器的该参数设置值用电机额定值的 115% 来限制。

      1. Pr513
  • 名称:过速度等级设置
  • 单位:r/min
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置过速度等级。设置值为 0 时,过速度等级设置为电机最高转数的 1.2 倍。

根据以下公式设置:

Pr513=Vmax × (1.2 ~ 1.5)

其中:

    • Vmax:运行时电机最高速度(r/min)。
    • 1.2 ~ 1.5:防止过速度频繁发生的安全系数。

若电机速度超过本设定值,发生 Err26.0 过速度保护

      1. Pr514
  • 名称:电机可动范围设定
  • 单位:0.1 转
  • 范围:0~1000
  • 默认值:10
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:设置相应位置指令输入范围内电机可动作的范围。

超过本设定值时,驱动器发生 Err34.0 故障,以避免电机因振荡而碰撞到机械端部。

      1. Pr516
  • 名称:警报清除输入设定
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:选择警报清除输入(A-CLR)的识别时间。
    • 0:120ms。
    • 1:1ms。
      1. Pr520
  • 名称:位置设定单位选择
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:P
  • 说明:选择定位完成范围、位置偏差过大的设定单位。
    • 0:指令单位。
    • 1:编码器单位。
      1. Pr521
  • 名称:转矩限制选择
  • 单位:-
  • 范围:0~6
  • 默认值:1
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置转矩限制方式。
    • 0、4、6:厂商使用。
    • 1:选择 Pr013 第1转矩限制 第 1 转矩限制。
    • 2:正方向上选择 Pr013 第 1 转矩限制,负方向上选择 Pr522 第2转矩限制 第 2 转矩限制。
    • 3:TL-SEL OFF 时,选择 Pr013 第 1 转矩限制;TL-SEL ON 时,选择 Pr522 第 2 转矩限制。
    • 5:总线通讯指令。
      1. Pr522
  • 名称:第 2 转矩限制
  • 单位:%
  • 范围:0~500
  • 默认值:500
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置电机输出转矩的第 2 限制值。 参数值被适用电机的最大转矩所限制。
      1. Pr523
  • 名称:转矩限制切换设定 1
  • 单位:ms/100%
  • 范围:0~4000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置转矩限制切换时第 1 转矩限制到第 2 转矩限制的变化率(斜率)。
      1. Pr524
  • 名称:转矩限制切换设定 2
  • 单位:ms/100%
  • 范围:0~4000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置转矩限制切换时第 2 转矩限制到第 1 转矩限制的变化率(斜率)。
      1. Pr525
  • 名称:外部输入时正方向转矩限制
  • 单位:%
  • 范围:0~500
  • 默认值:500
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置 Pr521 转矩限制选择6(TL-SEL输入)时的正方向转矩限制。 参数值被适用电机的最大转矩所限制。
      1. Pr526
  • 名称:外部输入时负方向转矩限制
  • 单位:%
  • 范围:0~500
  • 默认值:500
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设置 Pr521 转矩限制选择6(TL-SEL输入)时的负方向转矩限制。 参数值被适用电机的最大转矩所限制。

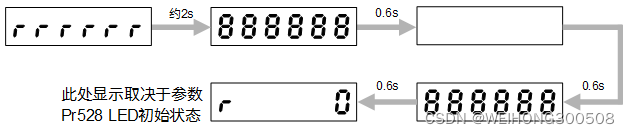

      1. Pr528
  • 名称:LED初始状态
  • 单位:-
  • 范围:0~39
  • 默认值:1
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:电源开通后初始状态时,选择操作面板 7 段 LED 所显示的数据类型: ​​​​​​​



    • 0:位置指令偏差。
    • 1:电机速度。
    • 2:位置指令速度。
    • 3:速度控制指令。
    • 4:转矩指令。
    • 5:反馈脉冲总和。
    • 6:指令脉冲总和。
    • 7:载荷推定惯量比。
    • 9:控制模式。
    • 10:输入输出信号状态。
    • 12:错误原因及历史记录。
    • 13:警告编号。
    • 14:再生负载率。
    • 15:过载率。
    • 16:惯量比。
    • 17:不旋转的原因。
    • 18:输入输出信号编号次数显示。
    • 19:伺服使能状态。
    • 20:绝对式编码器数据。
    • 22:编码器、反馈光栅尺通信异常次数监视器。
    • 23:总线驱动器从站地址。
    • 24:编码器位置偏差(编码器单位)。
    • 27:PN间电压。
    • 28:软件版本。
    • 29:驱动器制造编号。
    • 30:电机制造编号。
    • 31:累积工作时间。
    • 34:驱动器剩余时间。
    • 36:实时共振频率。
    • 37:总线丢帧次数。
    • 38:伺服运行状态。
    • 39:Z相脉冲计数。
      1. Pr533
  • 名称:脉冲再生输出界限设定
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置 Err28.0 脉冲再生界限保护 检测的有效或无效。
    • 0:无效。
    • 1:有效。
      1. Pr535
  • 名称:前面板锁定设定
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:锁定前面板操作。
    • 0:前面板操作非限制。
    • 1:前面板操作锁定。
    1. [分类 6]特殊设定
      1. Pr601
  • 名称:转矩指令设置
  • 单位:%
  • 范围:-500~500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:T
  • 说明:设置转矩指令输入大小。Pr001 控制模式设定 设定值为 3,即转矩模式时有效。
      1. Pr602
  • 名称:速度偏差过大设定
  • 单位:r/min
  • 范围:0~100
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:速度偏差(内部位置指令速度与实际速度的差)若大于本设定值,发生 Err24.1 速度偏差过大保护。设定值为 0 时,不检测速度偏差过大保护。
      1. Pr604
  • 名称:JOG 试机指令速度
  • 单位:r/min
  • 范围:0~500
  • 默认值:300
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置 JOG 试机(速度控制)时的指令速度。
      1. Pr607
  • 名称:转矩指令加算值
  • 单位:%
  • 范围:-100~100
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:用转矩控制之外的控制模式,设置不断加算到转矩指令的可变载荷补偿值。 实时自动调整的垂直轴模式有效时,更新本参数。在实时自动增益调整过程中,Pr607 转矩指令加算值 的值每隔 30 分钟写入 EEPROM,当再次接通电源时,驱动器以此数据作为初期值进行自动调整。
      1. Pr608
  • 名称:正方向转矩补偿值
  • 单位:%
  • 范围:-100~100
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:位置控制模式时,设置接收正方向的位置指令时加算到转矩指令的动摩擦补偿值。

实时自动调整的摩擦补偿模式有效时,更新本参数。在实时自动增益调整的过程中,Pr608 正方向转矩补偿值 的值每隔 30 分钟写入 EEPROM,当再次接通电源时,驱动器以此数据作为初期值进行自动调整。

      1. Pr609
  • 名称:负向转矩补偿值
  • 单位:%
  • 范围:-100~100
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:位置控制模式时,设置接收负方向的位置指令时加算到转矩指令的动摩擦补偿值。

实时自动调整的摩擦补偿模式有效时,更新本参数。在实时自动增益调整过程中,Pr609 负向转矩补偿值 的值每隔 30 分钟写入 EEPROM,当再次接通电源时,驱动器以此参数作为初期值进行自动调整。

      1. Pr611
  • 名称:电流应答设定
  • 单位:%
  • 范围:20~500
  • 默认值:100
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:出厂时电流应答作为 100% 进行微调。
      1. Pr612
  • 名称:正负转矩补偿滤波器
  • 单位:0.01ms
  • 范围:0~30000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置正负转矩补偿对应滤波器的时间常数。设定值越大,正负转矩补偿越平顺,有利于系统稳定性的提高,但设定值过大会影响转矩补偿的效果。
      1. Pr615
  • 名称:第 2 过速度等级设置
  • 单位:r/min
  • 范围:0~20000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置过速度等级。设定值为 0 时,过速度等级设置为电机最高转数的 1.2 倍。若电机速度超过本设定值,发生 Err26.1 第 2 过速度保护
      1. Pr617
  • 名称:前面板参数写入选择
  • 单位:-
  • 范围:0~1
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:选择前面板的参数变更时的 EEPROM 写入规格。
    • 0:EEPROM 写入不同时进行。
    • 1:EEPROM 写入同时进行。
      1. Pr623
  • 名称:扰动转矩补偿增益
  • 单位:%
  • 范围:-100~100
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:设定针对补偿增益 -100% ~ 100% 扰动转矩的补偿增益。 设定 Pr624 扰动观测器滤波器 后,需增大 Pr623 扰动转矩补偿增益 设定值。增大增益可增强抑制扰动影响的效果,但动作音变大,需结合 Pr624,寻找平衡性好的设置。

      1. Pr624
  • 名称:扰动观测器滤波器
  • 单位:0.01ms
  • 范围:0~2500
  • 默认值:50
  • 生效时间:立即生效
  • 关联模式:P S
  • 说明:针对滤波器,设置扰动转矩补偿的滤波器时间常数。 初始时需设置一个较大值,在确认 Pr623 扰动转矩补偿增益 扰动转矩补偿增益用较小值动作后,再逐渐将 Pr624 的设定值调小。滤波器设定值变小后,可推定较少延迟的扰动转矩且可增强抑制扰动影响的效果,但动作音变大,故需寻找平衡性好的设定。
      1. Pr627
  • 名称:警告闭锁时间选择
  • 单位:s
  • 范围:0~10
  • 默认值:5
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置警告闭锁时间。
    • 0:闭锁时间无限大。
    • 1 ~ 10:闭锁时间 1 ~ 10(s)。
      1. Pr628
  • 名称:自动共振检测准位
  • 单位:%
  • 范围:30~1000
  • 默认值:100
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设定值越小,对共振检出越敏感。

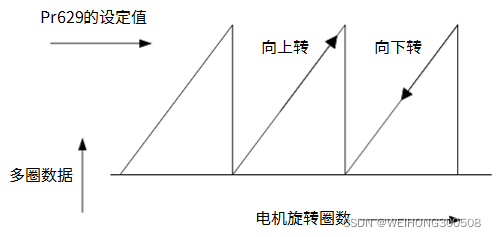

      1. Pr629
  • 名称:绝对式多圈数据上限值
  • 单位:rev
  • 范围:0~65534
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置绝对式编码器多圈数据的上限值。 若多圈数据超过此设定值,多圈数据变为 0;反之多圈数据从 0 向下转,变为 Pr629 的设定值。 多圈数据变化示意图如下: ​​​​​​​



注意:Pr015 绝对式编码器设定 设置为 4 时,Pr629 的设置有效;Pr015 设置为 02(绝对式模式)时,忽略绝对式多圈数据的上限值,内部数据作为 65535

      1. Pr630
  • 名称:减震滤波器使能开关
  • 单位:-
  • 范围:0~2
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:P
  • 说明:
    • 0:减震滤波器无效。
    • 1:减震滤波器有效。
    • 2:厂家使用。
      1. Pr632
  • 名称:实时自动调整用户设定
  • 单位:-
  • 范围:-32767~32767
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:作为实时自动调整的动作模式,进行选择用户模式时( Pr002 设定实时自动调整设定值为 6)的自动调整功能的详细设定。
    • Bit:1 ~ 0(负载特性推定)

设置负载特性推定功能的有效、无效。

      • 0:无效
      • 1:有效

负载特性推定无效时,即使将惯量比作为推定值进行更新,现在的设置也不发生变化。此外,将转矩补偿用推定值更新,则被清零(无效)。

    • Bit:3 ~ 2(惯量比更新)

设置 Pr004 惯量比 负载特性推定结果的更新。

      • 0:使用现在的设定
      • 1:使用推定值更新
    • Bit:6 ~ 4(转矩补偿)

设置 Pr607 指令脉冲输入模式设置Pr608 电机每旋转1圈的指令脉冲数Pr609 第1指令分倍频分子 的负载特性推定结果的更新。

设定值

功能

补偿设定1

补偿设定2

补偿设定3

0

使用现在的设定

Pr607

Pr608

Pr609

1

转矩补偿无效

清零

清零

清零

2

垂直轴模式

更新

清零

清零

3

摩擦补偿(弱)

更新

弱程度

弱程度

4

摩擦补偿(中)

更新

中程度

中程度

5

摩擦补偿(强)

更新

强程度

强程度

    • Bit:7(刚性设定)

设置 Pr003 实时自动调整机器刚性设定 的有效、无效。

      • 0:无效
      • 1:有效
    • Bit:8(固定参数设定)

设置固定参数的可否变更。

      • 0:功能使用现在的设定
      • 1:设定为固定值
    • Bit:10 ~ 9(增益切换设定)

选择实时自动调整有效时,增益切换关联参数的设定方法。

      • 0:使用现在的设定
      • 1:增益切换无效
      • 2:增益切换有效
    • Bit 单位参数的设置方法如下:
      1. 确认各设置最后位 Bit。

例:转矩补偿功能的最后位 Bit 为 4。

      1. 将 2 的(最后位 Bit)乘方乘以设定值。

例:将转矩补偿功能设定为摩擦补偿(中)时,为 24 × 4 = 64。

      1. 有关各设置,计算前两步骤,并将所有加算的值作为 Pr632 设定值。

例:设置为:负载特性测定 = 有效、惯量比更新 = 有效、转矩补偿 = 摩擦补偿(中)、刚性设定 = 有效、固定参数 = 固定值,增益切换设定 = 有效时,20 × 1 + 22 × 1 + 24 × 4 + 27 × 1 + 28 × 1 + 29 × 2 = 1477。

注意: 本参数需用 Bit 单位进行设置。为防止设定错误,建议在编辑参数时使用 iMotion 软件。

      1. Pr633
  • 名称:摩擦补偿生效速度设置
  • 单位:0.1rpm
  • 范围:0~1000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置摩擦转矩补偿启动的速度点。 由于机构摩擦力不同,速度点可能不同,可根据具体情况进行微调。
      1. Pr638
  • 名称:警告掩码设定
  • 单位:-
  • 范围:-32768~32767
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:进行警告检测的掩码设置。若将对应 Bit 置于 1,则对应警告的检测为无效。
      1. Pr640
  • 名称:绝对式原点位置偏移
  • 单位:指令单位
  • 范围:-1073741823~1073741823
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置使用绝对式编码器(绝对式外部反馈尺)时的编码器位置(外部反馈尺位置)和机械坐标系位置的偏移量。
      1. Pr642
  • 名称:2 段转矩滤波器时间常数
  • 单位:0.01ms
  • 范围:0~2500
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置针对转矩指令的滤波器的时间常数,且与增益的选择状态无关。设定值过大,会导致控制不稳定,发生振动。

Pr643 2段转矩滤波器衰减项 不低于 50 时(即使用 2 次滤波器),Pr642 设定值对应的时间常数为 5 ~ 159(0.05 ~ 1.59ms,频率 100 ~ 3000Hz)。

    • 0:滤波器无效。
    • 1 ~ 4:对应时间常数 5(3000Hz)。
    • 5 ~ 158:对应时间参数 5 ~ 158(100~3000Hz)。
    • 159 ~ 2500:对应时间常数 159(100Hz)。
      1. Pr643
  • 名称:2 段转矩滤波器衰减项
  • 单位:-
  • 范围:0~1000
  • 默认值:1000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置 2 段转矩滤波器的衰减项。设定值过小或过大导致振动。
    • 0 ~ 49:作为 1 次滤波器动作。
    • 50 ~ 1000:作为 2 次滤波器动作。

通常设定为 1000,即 ζ = 1 形式的 2 次滤波器(ζ = Pr643 ÷ 1000)。

      1. Pr650
  • 名称:粘性摩擦补偿增益
  • 单位:0.1% /(10000r/min)
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置粘性摩擦补偿增益。
      1. Pr651
  • 名称:立即停止结束等待时间
  • 单位:ms
  • 范围:0~10000
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置对应立即停止的警告发生时,制动器解除输出(BRK-OFF)OFF 后,维持电机通电的时间。设定值为 0 时,落下防止功能无效。
      1. Pr660
  • 名称:内部使用
  • 单位:-
  • 范围:-32767~32767
  • 默认值:0
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:固定为 0
    1. [分类 7]电机参数
      1. Pr700
  • 名称:电机类型选择
  • 单位:-
  • 范围:0~2
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:选择使用电机类型。
    • 1:直线型。
    • 2:旋转型。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr701
  • 名称:电机额定电流有效值
  • 单位:0.1Arms
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机额定电流有效值。 设定值为 0 时,发生 Err70.0 电机设定异常保护。 此外,超过驱动器容许的额定电流值时,发生 Err70.1 电机组合异常 1 保护
      1. Pr702
  • 名称:电机额定转矩
  • 单位:0.1N.m
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机额定转矩。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr704
  • 名称:电机最高速度
  • 单位:r/min
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机最高速度。

设定值为 0 时,发生 Err70.0 电机设定异常保护

      1. Pr705
  • 名称:电机极对数
  • 单位:poles
  • 范围:0~255
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机极对数。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr706
  • 名称:电机线反电势常数
  • 单位:0.1V/(1000rpm)
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设定电机线反电势常数。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr707
  • 名称:电机相电阻
  • 单位:0.01Ω
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机相电阻。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr709
  • 名称:电机相电感
  • 单位:0.01mH
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机相电感。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr710
  • 名称:电机惯量
  • 单位:0.01kg.cm2
  • 范围:0~6553500
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机的转子转动惯量。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr711
  • 名称:编码器单圈位数
  • 单位:Bit
  • 范围:0~31
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置编码器单圈位数,仅在使用串行通讯旋转型编码器时有效。 设定值为 0 时,发生 Err70.0 电机设定异常保护
      1. Pr712
  • 名称:编码器圈数
  • 单位:Turns
  • 范围:0~31
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置编码器圈数,仅在使用串行通讯旋转型编码器时有效。
      1. Pr713
  • 名称:1回转编码器脉冲数
  • 单位:pulse
  • 范围:0~16777216
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机1回转反馈编码器的脉冲数(4 递倍后的脉冲或正弦波个数)。 本设定仅在使用 AB 相输出型或正弦输出型的反馈编码器时有效。 有效的设定范围为 1000~16777216,设置范围外时,发生 Err70.0 电机设定异常保护
      1. Pr714
  • 名称:内部使用
  • 单位:-
  • 范围:0~65535
  • 默认值:1
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:固定为 0
      1. Pr715
  • 名称:电机瞬时最大电流
  • 单位:0.1Arms
  • 范围:0~65535
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机瞬时最大电流。 设定值为 0 时,发生 Err70.0 电机设定异常保护。 此外,超过驱动器容许的瞬时最大电流值时,发生 Err70.1 电机组合异常 1 保护
      1. Pr718
  • 名称:初始磁极角
  • 单位:0.1 度(电气角)
  • 范围:-3600~3600
  • 默认值:-3600
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置初始磁极角。
      1. Pr720
  • 名称:电机热时间常数
  • 单位:0.1s
  • 范围:1~32767
  • 默认值:1600
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置电机热时间常数。
      1. Pr724
  • 名称:磁极检出方式选择
  • 单位:-
  • 范围:0~4
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:选择磁极检出方式。
    • 0:未选择
    • 1:CS 信号
    • 2:磁极位置推定
    • 3:磁极位置复原
    • 4:CS信号(省线式)

设定值为 0 时,发生 Err70.0 电机设定异常保护

      1. Pr725
  • 名称:CS 相位设定
  • 单位:0.1度(电气角)
  • 范围:0~3600
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:设置感应电压和 CS 信号的相位差。 本设置仅在选择 CS 信号方式 Pr724 磁极检出方式选择 设置为 1 有效。
      1. Pr726
  • 名称:磁极位置推定 转矩指令时间
  • 单位:ms
  • 范围:0~200
  • 默认值:200
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置磁极位置推定的转矩指令时间。
    • 电机的移动脉冲数在 Pr728 磁极位置推定 零移动脉冲宽度设定
    • 单位:pulse的设定值以上时,即使未到施加时间转矩指令也会停止。
    • 若设定值较小,电机可能无法充分动作,从而导致推定精度不良或者磁极位置推定异常。
    • 在选择磁极位置推定方式时 Pr724 磁极检出方式选择 设置为 2 有效。
      1. Pr727
  • 名称:磁极位置推定 指令转矩
  • 单位:%
  • 范围:0~300
  • 默认值:50
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置磁极位置推定的指令转矩。 若设定值较小,电机可能无法充分动作,从而导致推定精度不良或者磁极位置推定异常。 在选择磁极位置推定方式 Pr724 磁极检出方式选择 设置为 2 有效。 实际指令转矩受电机的容许最大转矩限制。
      1. Pr728
  • 名称:磁极位置推定 零移动脉冲宽度设定
  • 单位:pulse(编码器)
  • 范围:0~32767
  • 默认值:100
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置判定为磁极位置推定时的零移动的脉冲宽度。 即使在 Pr726 磁极位置推定 转矩指令时间Pr727 磁极位置推定 指令转矩 条件下施加转矩,电机移动脉冲不到本设定值时判定为零移动。 虽然缩小设定值可以减少磁极位置推定中的移动量,但可能会导致推定精度不良。作为标准,设置电气角 1 度相当的脉冲数。 在选择磁极位置推定方式 Pr724 磁极检出方式选择 设置为 2 有效。
      1. Pr729
  • 名称:磁极位置推定 电机停止判定脉冲数
  • 单位:pulse(编码器)
  • 范围:0~32767
  • 默认值:40
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置磁极位置推定时的电机停止的条件。
    • 电机移动脉冲数为 Pr729 以下,且持续 Pr730 磁极位置推定 电机停止判定时间 ms 以上,则判断为电机停止,施加下一个转矩指令。
    • 在选择磁极位置推定方式 Pr724 磁极检出方式选择 设置为 2 有效。
      1. Pr730
  • 名称:磁极位置推定 电机停止判定时间
  • 单位:ms
  • 范围:0~32767
  • 默认值:40
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置磁极位置推定时的电机停止的条件。
    • 电机移动脉冲数为 Pr729 磁极位置推定 电机停止判定脉冲数 以下,且持续 Pr730 ms 以上,则判断为电机停止,施加下一个转矩指令。
    • 在选择磁极位置推定方式 Pr724 磁极检出方式选择 设置为 2 有效。
      1. Pr731
  • 名称:磁极位置推定 电机停止限制时间
  • 单位:ms
  • 范围:0~32767
  • 默认值:1000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置磁极位置推定的电机停止限制时间。
    • 若经过本设定值以上也未判定为电机停止,说明发生 Err71.1 磁极位置推定异常 2 保护
    • 在选择磁极位置推定方式 Pr724 磁极检出方式选择 设置为 2 有效。
      1. Pr732
  • 名称:磁极位置推定 转矩指令滤波器
  • 单位:0.01ms
  • 范围:0~5000
  • 默认值:1000
  • 生效时间:立即生效
  • 关联模式:ALL
  • 说明:设置磁极位置推定的转矩指令滤波器时间常数。
    • 设定值为 0 时滤波器无效,变为阶梯指令。
    • 在选择磁极位置推定方式 Pr724 磁极检出方式选择 设置为 2 有效。
      1. Pr734
  • 名称:内部使用
  • 单位:-
  • 范围:0~327670000
  • 默认值:0
  • 生效时间:重启生效
  • 关联模式:ALL
  • 说明:固定为 0
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
