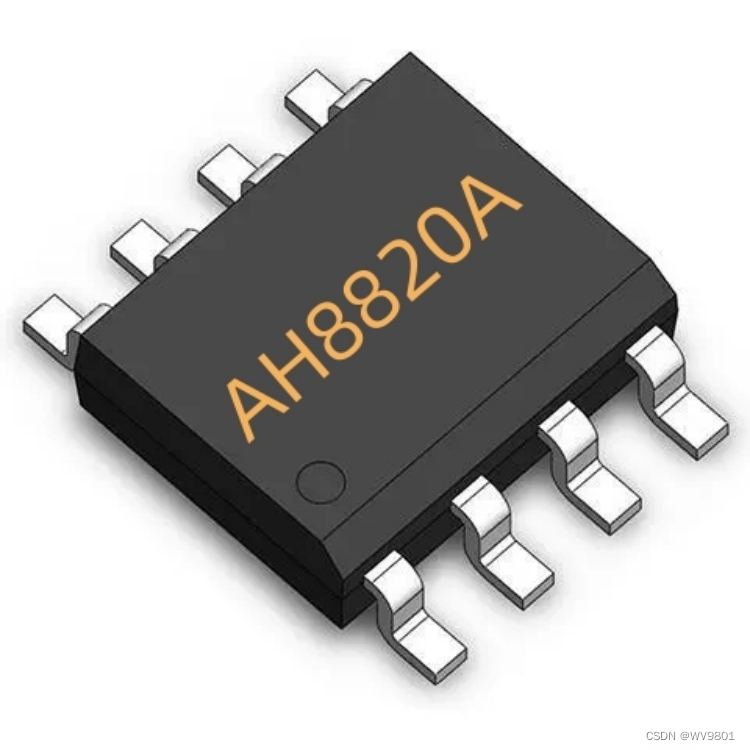

48V转12V占空比92%电源芯片AH8820A

一、概述：

48V转12V占空比92%电源芯片AH8820A是一款9V-80V输入、2A输出的降压转换器，集成了400ΩRdson高侧功率MOSFET。

135-3806-7573xv同步芯片它实现了恒定频率峰值电流模式控制来调节输出电压，提供了良好的线路和负载瞬态响应，并简化了外环补偿设计。这个AH8820A具有内部200us软启动时间，可避免启动过程中出现大的浪涌电流和输出电压过冲。

二、芯片参数：

1、9V至80V输入电压范围

2、4A电流限制

3、2A连续负载电流

4、93%峰值效率

5、400µA工作静态电流

6、100V 400-mΩ高侧MOSFET峰值电流模式控制

7、300 kHz固定频率

8、保险丝内部补偿

9、高达92%占空比

10、0.8V参考电压

11、9µA关断电流

12、150ms Hiccup模式

13、短路保护功能

14、热关断功能

15、采用ESOP-8封装

三、应用领域：

电器、电源和园艺工具

高电池数电池组（电动自行车、电动踏板车）

汽车驱动器、无人机、电信

工业自动化控制车辆配件

汽车控制配件

48V转12V占空比92%电源芯片AH8820A全保护功能包括输入欠压锁定、带逐周期限流的过流保护、输出硬短路保护和热停堆保护。
