单片机毕业设计——基于单片机的数字温度计设计系统 要怎么设计与实现呢（全程可免费指导）

本设计任务是以单片机为核心，搭配DS18B20测温传感器和LED数码管，设计并实现一个具备温度测量和数字显示功能的数字温度计。

具体实践任务及要求

1. 系统总体设计

   • 测温传感器：使用DS18B20数字温度传感器，具有-55℃至125℃的测量范围，精确度为0.5℃，通过单总线与单片机通信。
   • 显示模块：利用LED数码管实时显示温度数据，便于用户直观查看。

2. 系统组成框图

   • 绘制包含单片机、DS18B20传感器、LED数码管以及必要电源模块的系统组成框图，明确各模块之间的连接关系和数据传输流向。

3. 单片机及外围芯片选型

   • 选择适合的单片机型号（如STC89C52、ATmega328P等），确保其能稳定读取传感器数据并控制LED数码管。
   • 引脚分配：为单片机、DS18B20、LED数码管分配引脚，确保其引脚定义满足数据传输和电源要求。
   • 工作性能参数：详细列出各芯片的工作电压、电流等参数，确保系统设计符合电源及硬件性能需求。

4. 硬件电路设计

   • 电路设计：设计传感器采集电路、LED驱动电路、数据传输接口等，确保各模块在硬件上顺利连接并正常工作。
   • 原理图绘制：绘制完整的系统原理图，包括单片机与传感器、LED数码管的连接方式。

5. 系统软件编写

   • 程序流程图：绘制程序的逻辑流程图，从温度数据的采集、数据处理到数码管显示等功能模块的处理流程。
   • 系统软件编写：采用C语言编写系统主控程序，实现温度数据读取、数据处理和LED显示的逻辑控制。主要编程流程包括：
     • 初始化：初始化DS18B20传感器、LED数码管。
     • 数据采集：通过DS18B20读取温度数据，转换为可显示的数值。
     • 显示控制：将采集到的温度数据传输至LED数码管进行显示。

6. 系统调试与验证

   • 硬件调试：测试各功能模块的硬件电路，确保传感器、LED数码管的工作状态和引脚连接的正确性。
   • 软件调试：通过单步调试和实际测温数据的显示验证程序的准确性，确保测量数据与显示数据的一致性。

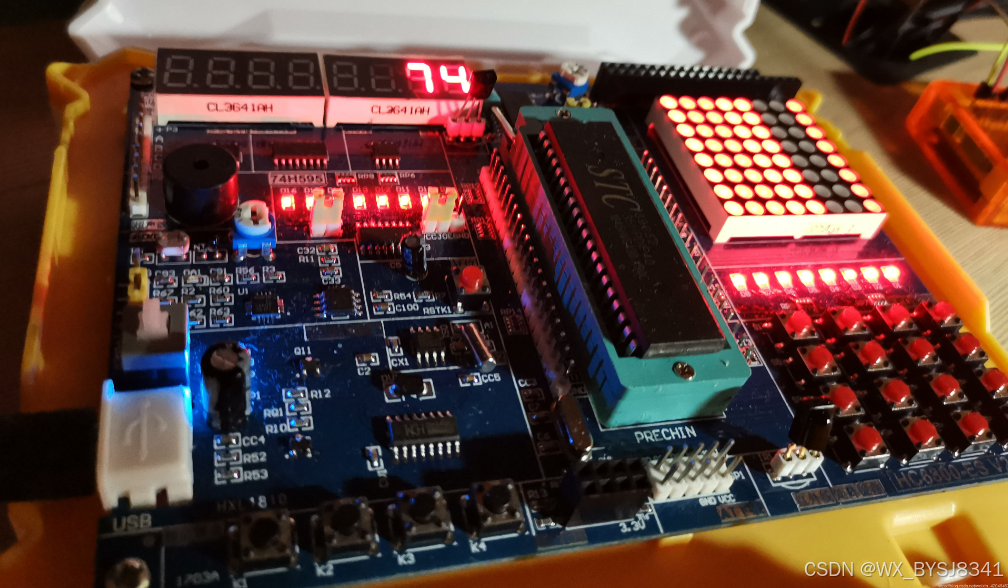

   • 功能验证：将电路板制作为实物并进行实际测试，验证数字温度计在不同温度下的准确性和稳定性。

通过该设计，构建一个基于单片机的数字温度计，实现稳定的温度测量与直观显示，为后续电子测量仪器的开发奠定基础。
