超详细！在multisim中对电路进行温度分析

往期文章：

超详细！在multisim中对运算放大器进行噪声分析

神秘的干扰（二）：工频电场容性漏电产生的工频干扰

神秘的干扰（一）：工频干扰的概念和来源

1.电阻器对温度的依赖分析

在multisim中，使用以下公式计算电阻器实例：

其中：

R =电阻器的电阻。

Ro =在温度To时电阻的电阻。

To=正常温度= 27°C。

TC1 =一阶温度系数。

TC2 =二阶温度系数。

T =电阻器的温度。

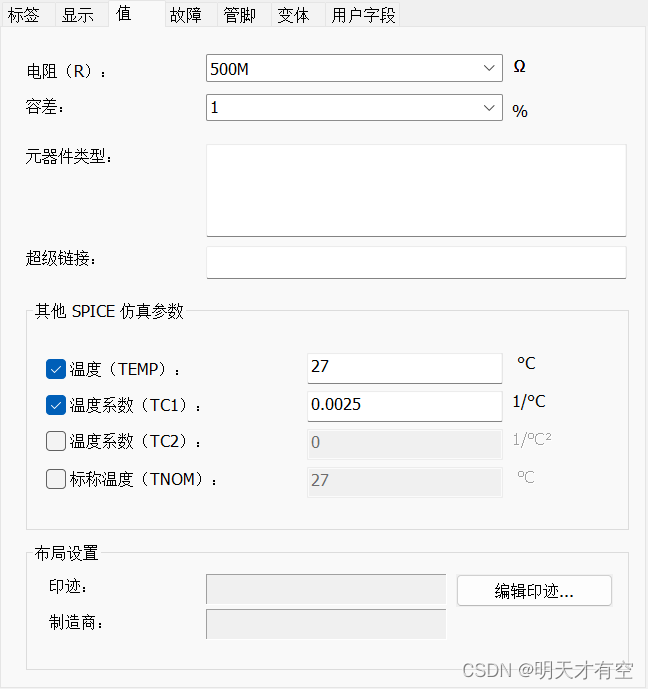

在运行温度扫描分析之前，必须为电阻器的TC1和/或TC2指定所需的值。温度系数通常以ppm /°C（百万分之一每摄氏度）的单位表示。

2.实际案例

考虑一个电荷灵敏前置放大器，此电路的反馈回路电阻非常高，可以通过改变温度的方式查看对放大器增益的影响。

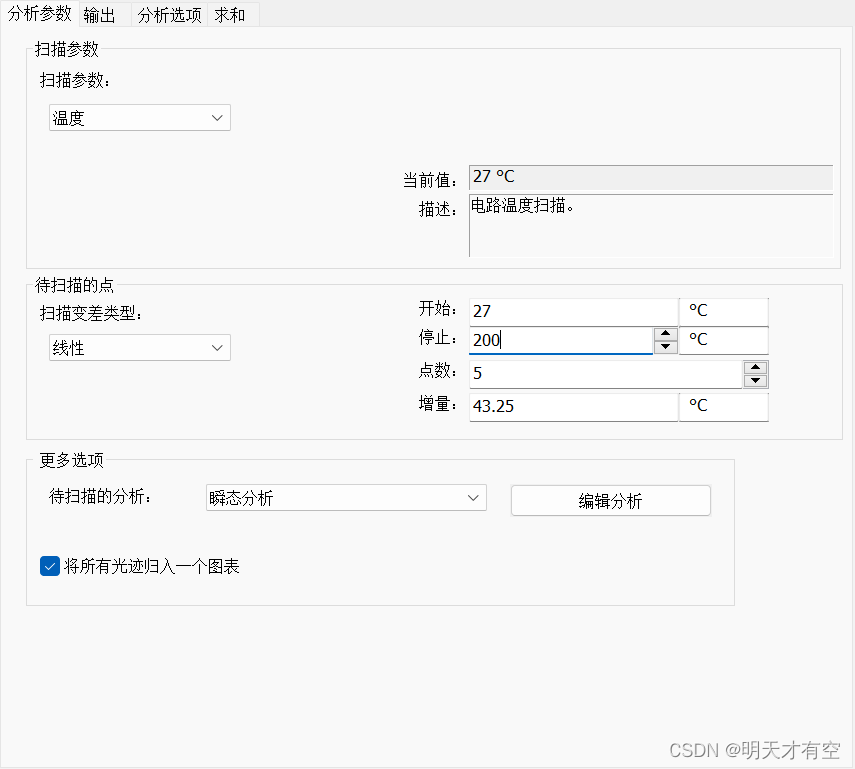

设置分析参数：

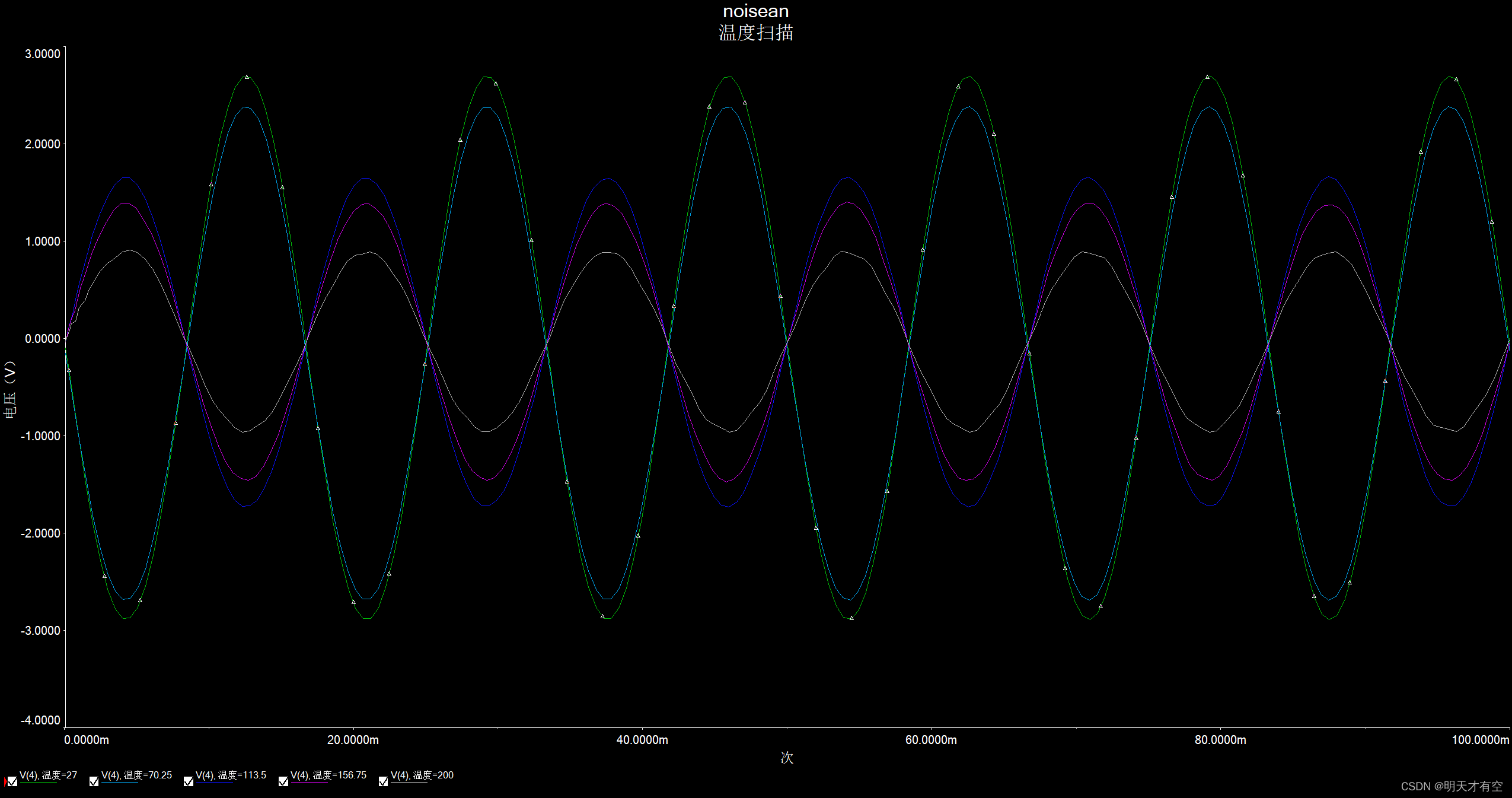

结果如图所示：

随着温度上升，放大器的输出降低。当温度超过100摄氏度时发生相位翻转。
