2.8 Multisim应用举例

视频链接：https://v.youku.com/v_show/id_XNTkxNDM5ODc0MA==.html?x&sharefrom=android&sharekey=4a8d0f980f882832723a3ac1a114a7438

2.8.1 题目：利用“直流扫描分析”测试基本共射放大电路电压传输特性

实验原理： 所谓电压传输特性，是指一个电路输出电压u₀与输入电压u₁之间的函数关系，即u₀=f(u₁)，通常用曲线描述。电压传输特性是稳态特性，可用逐点测试的方法获得。

一、仿真电路

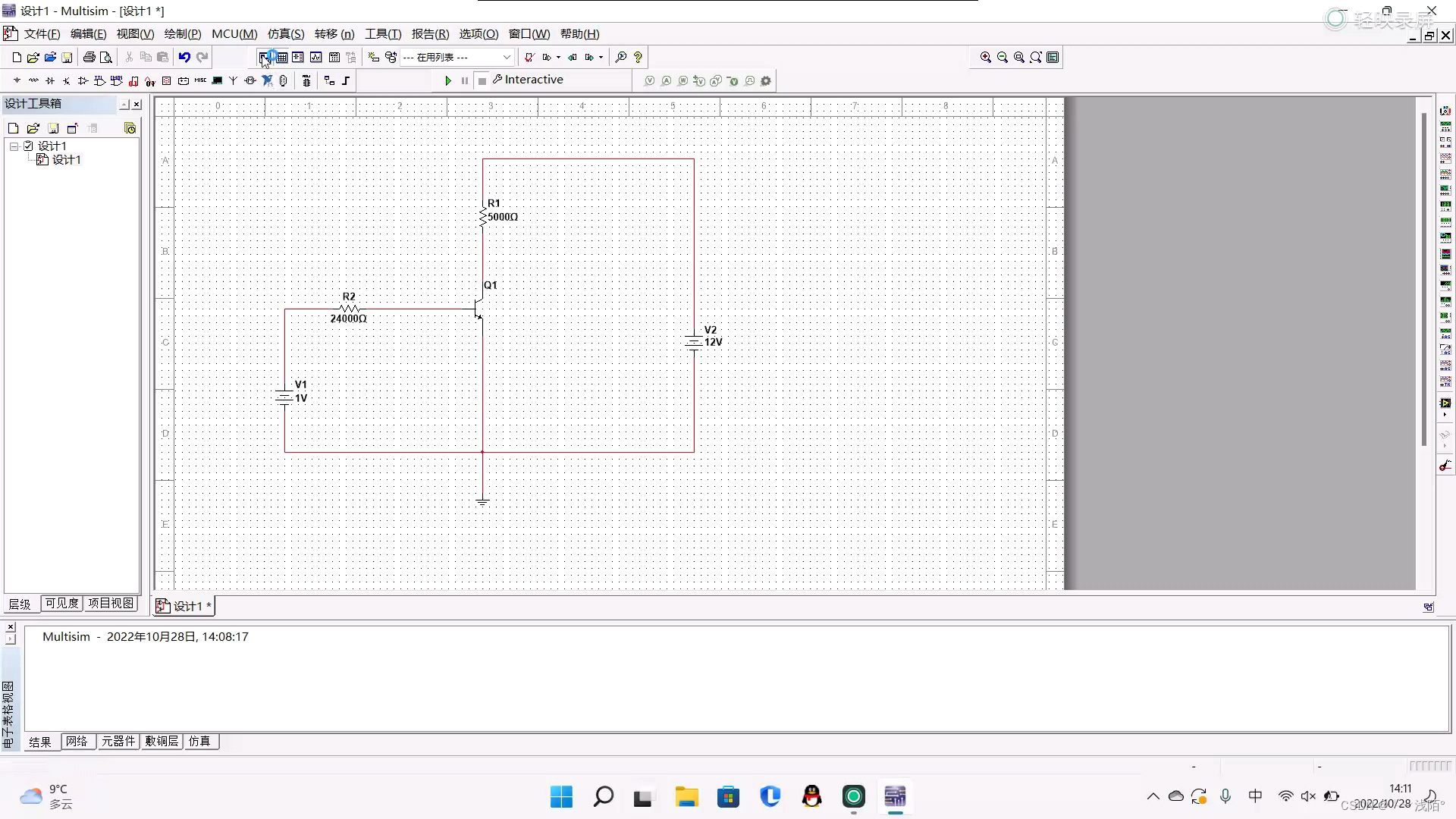

在Multism电路图区域搭建基本共射放大电路，选择元器件型号和参数值，如图所示。

 二、仿真方法与步骤

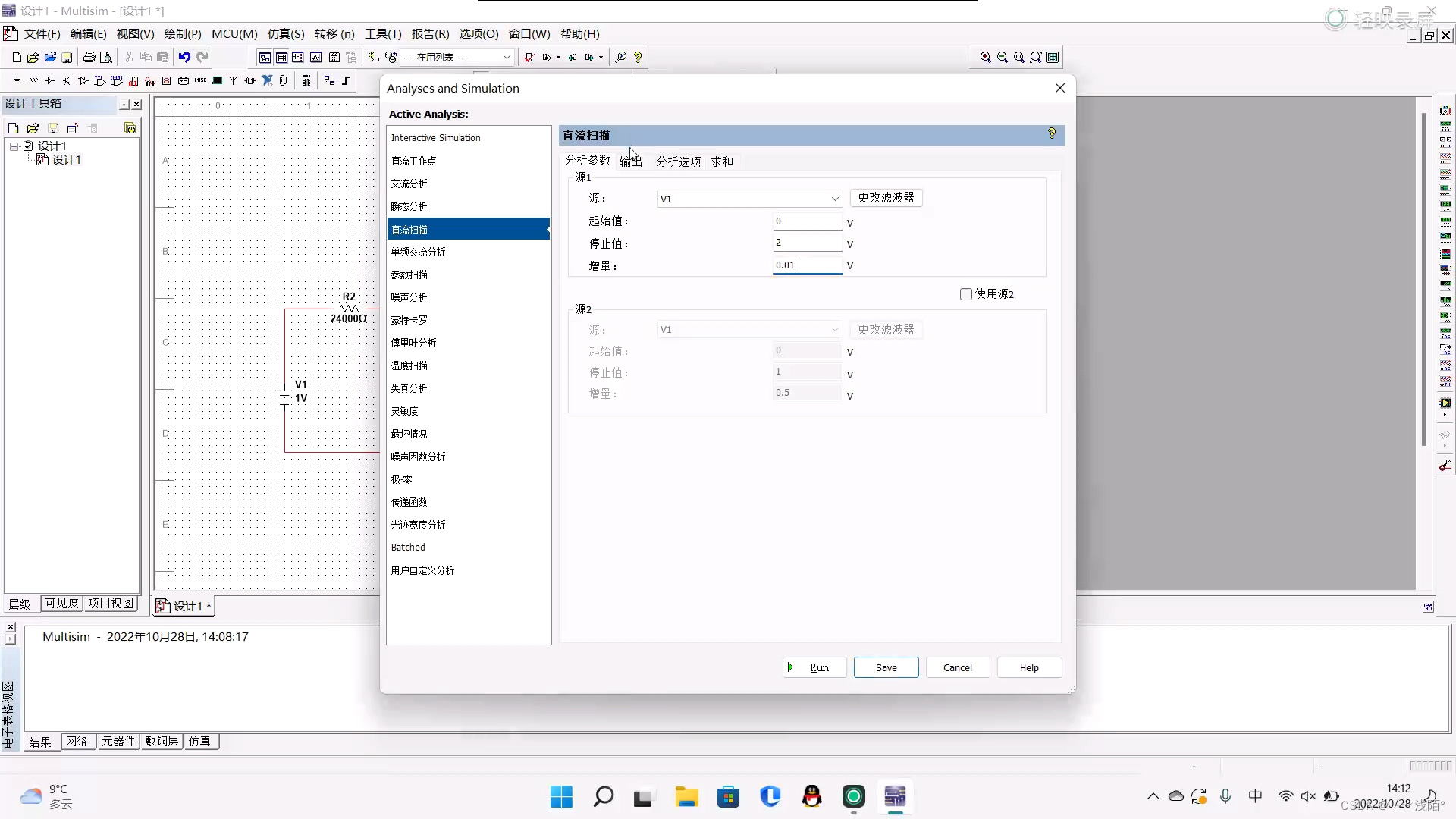

1.首先设置直流扫描分析(DCSweep Analysis)参数;在Analysis Parameters栏目中选定V1为 自变量输人电压,设定其起始值(Start value)为0、终了值(Stop value)为2和步长(Increment)为0.01。如图所示

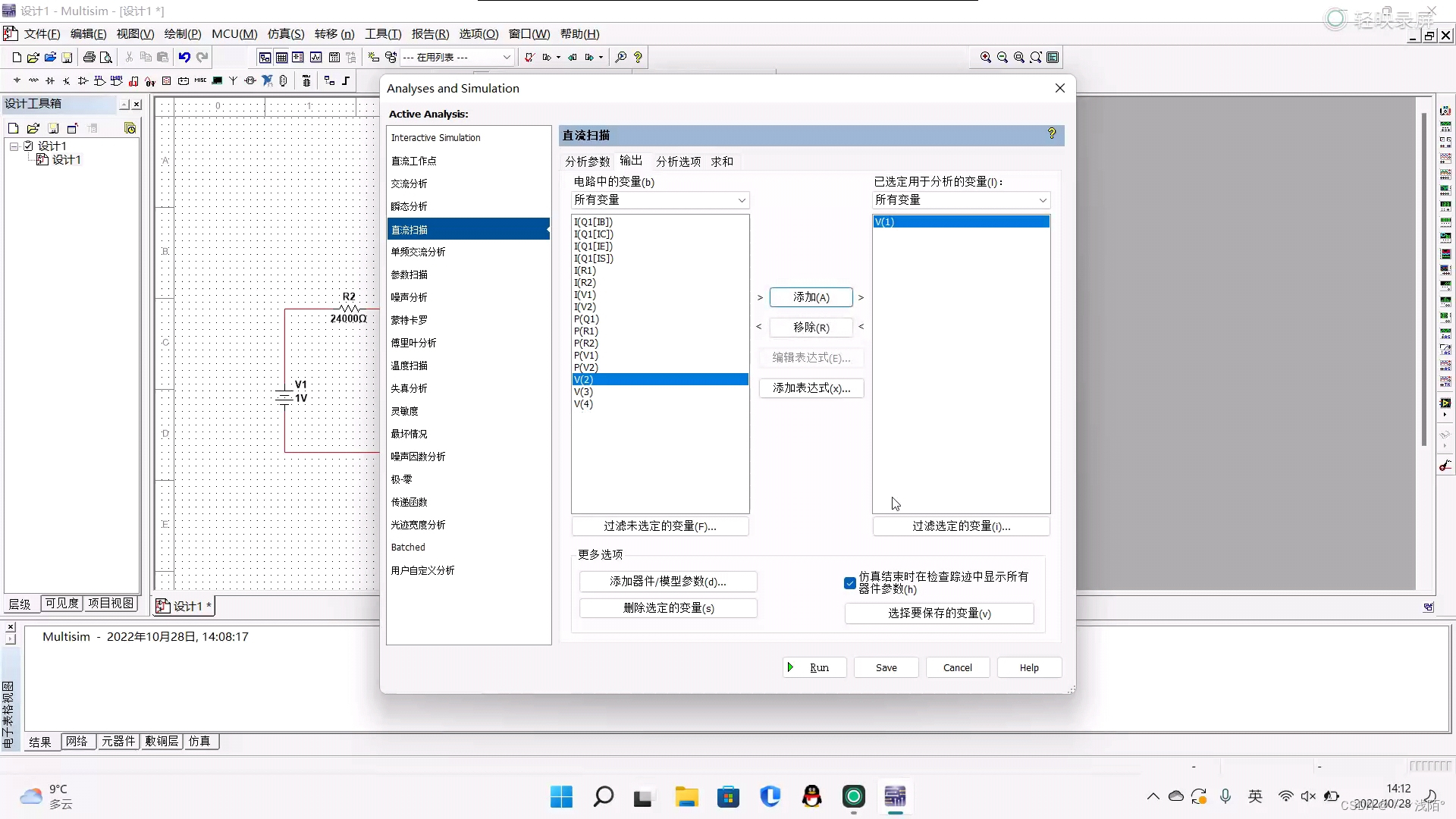

 2.在Output variables栏目中选定节点1作为函数,即输出电压,也就是晶体管的管压降,如图所示。

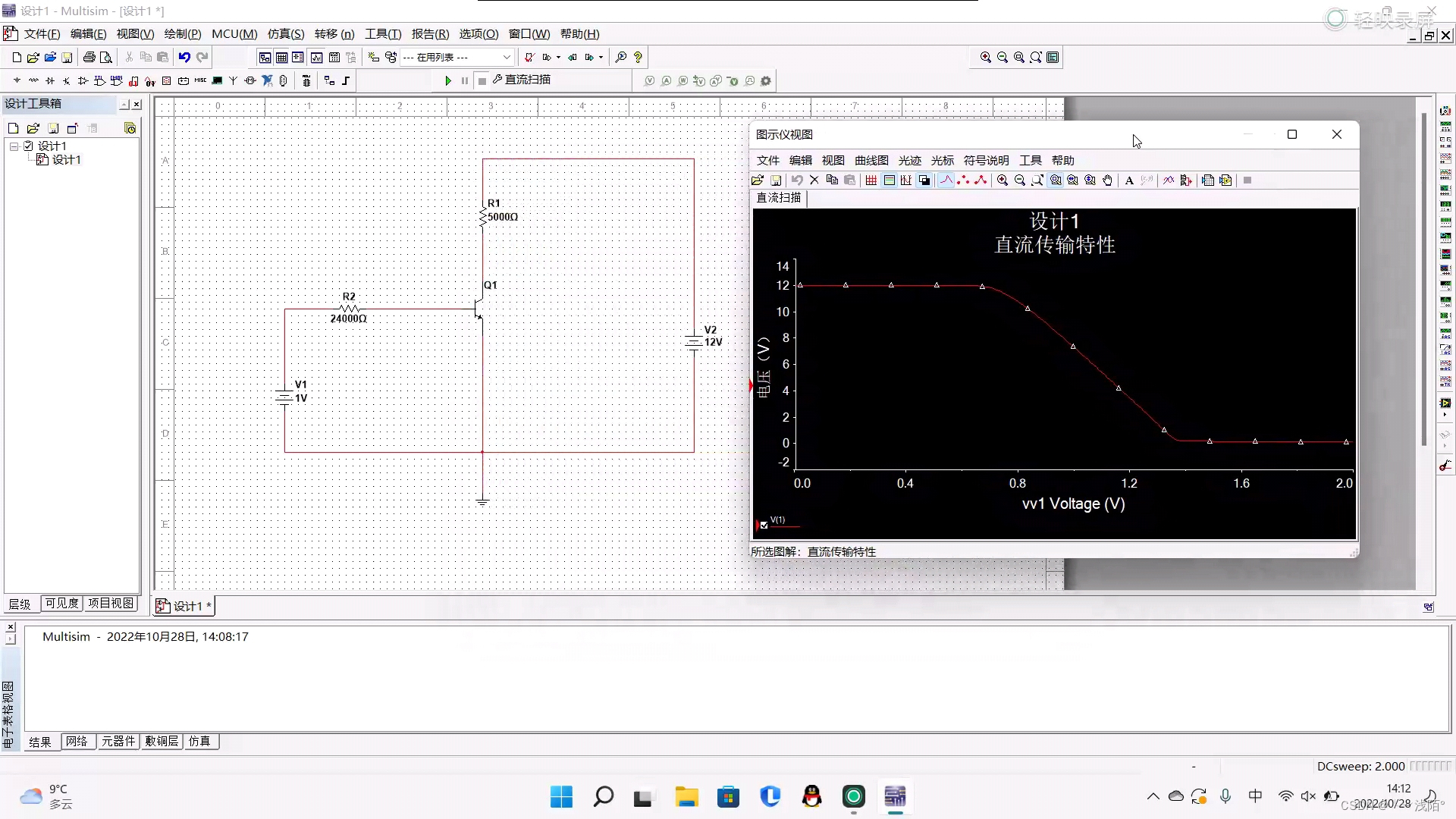

 3.按仿真(Simulate)按钮即得到基本共射放大电路的电压传输特性,如图所示。

 三、仿真结果分析

1.在仿真电路中,应将V1
