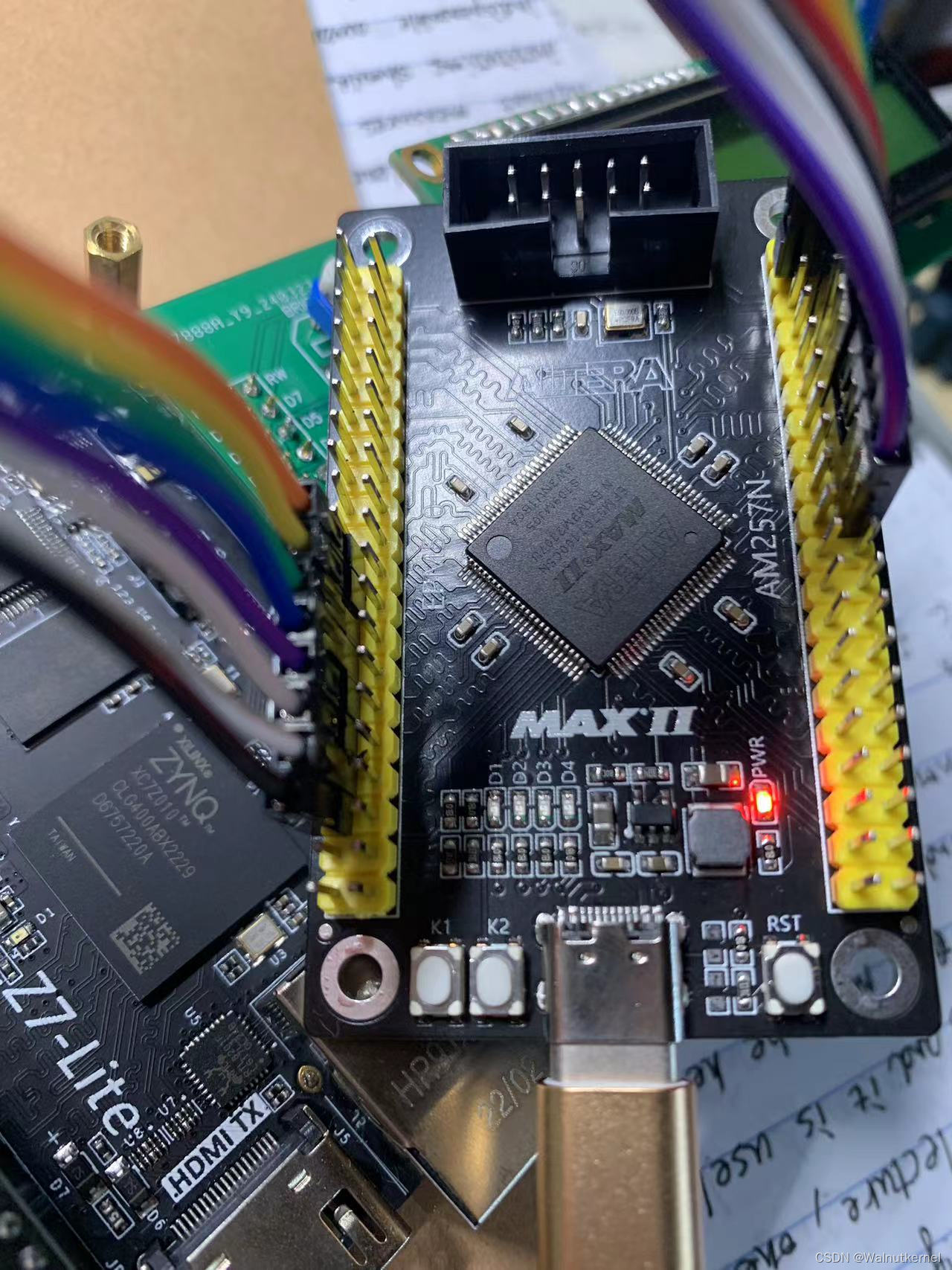

新买了一块CPLD板子，型号是EPM570T100C5N，第一次玩CPLD记录一下，顺便也可以为其他第一次用CPLD的朋友们指指路。

Altera的这款CPLD和Cyclone IV FPGA一样可以用Quartus来开发，前提是要安装MAX II的器件库。我用的是Quartus II 15.0。

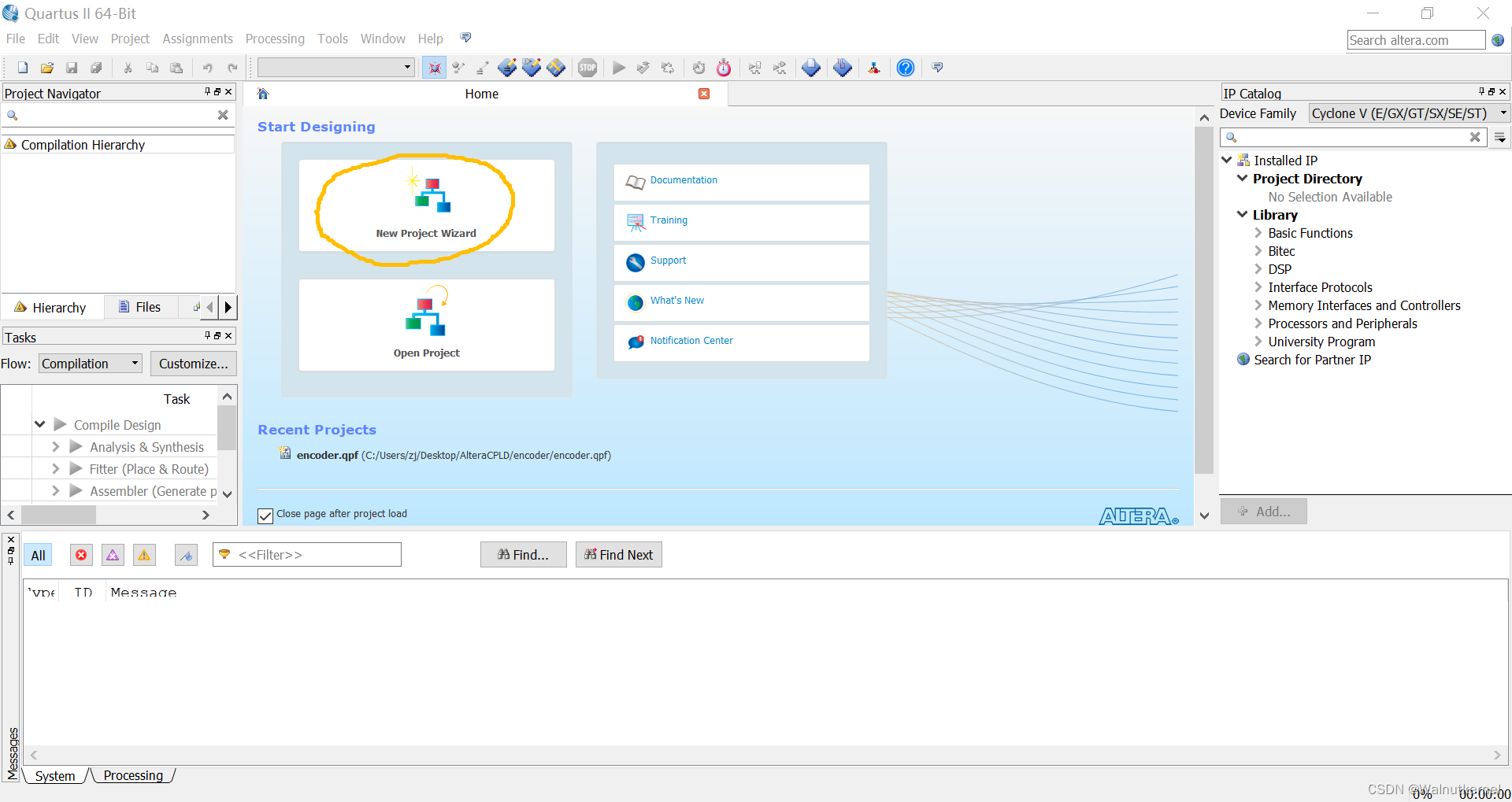

双击打开Quartus，点击New Project Wizzard开始新建工程。

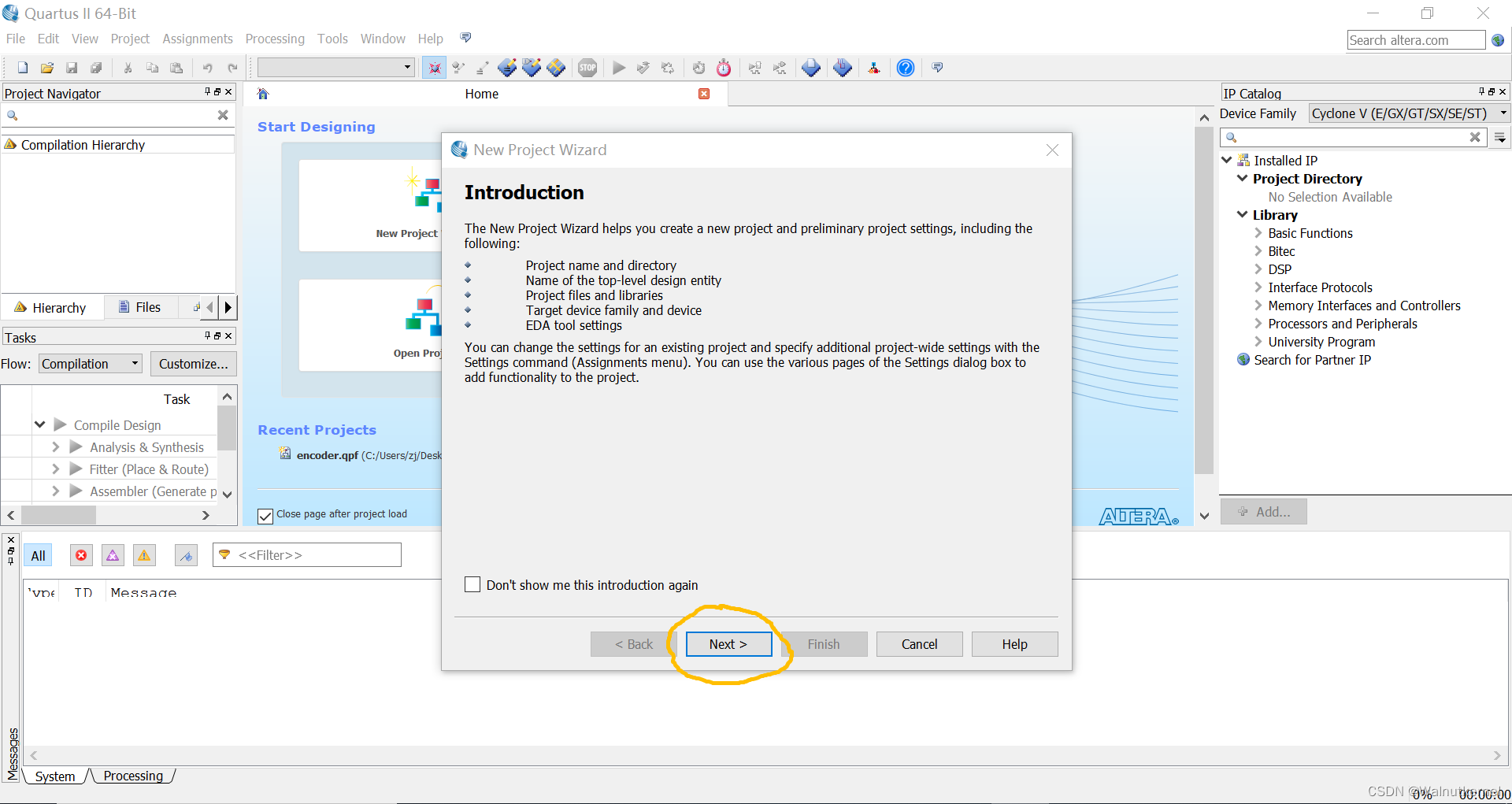

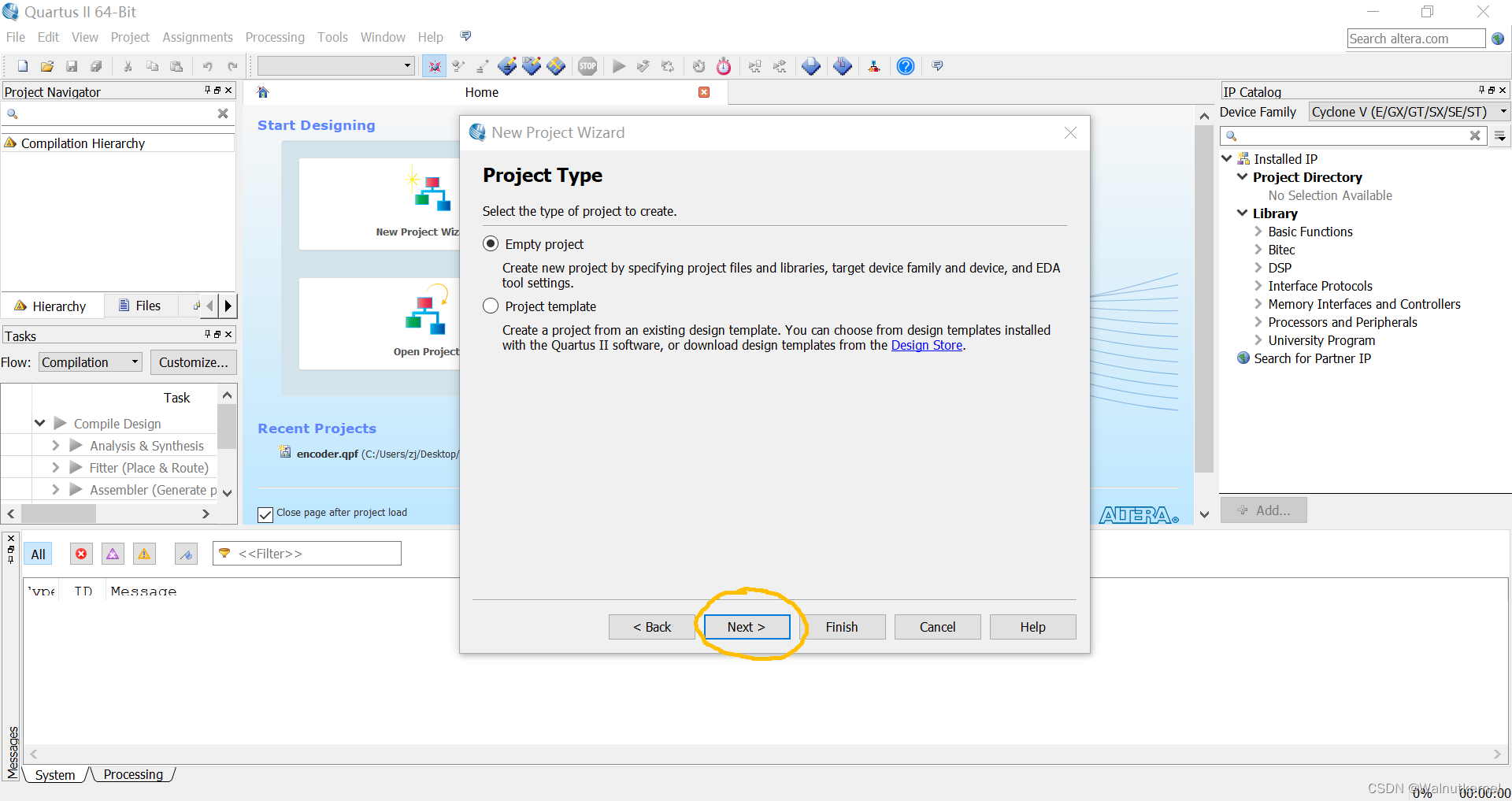

点击next

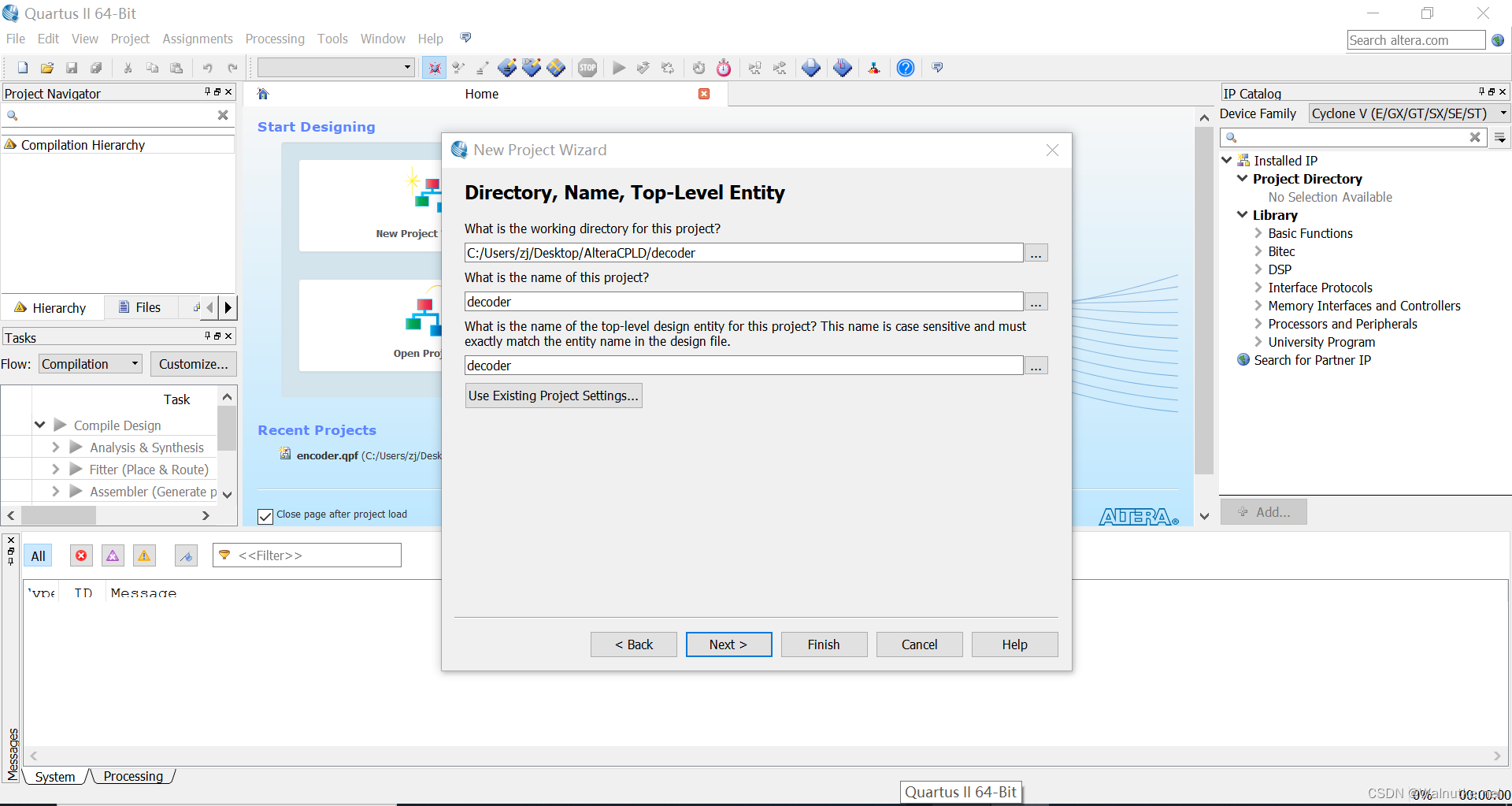

先为要建立的工程建一个文件夹，文件夹路径中不能有中文，新建的工程就放到这个文件夹里，我这里要做的是译码器，所以我建了名为decoder的文件夹，工程名也叫做decoder。

点击next

这里不用添加文件，还是点next

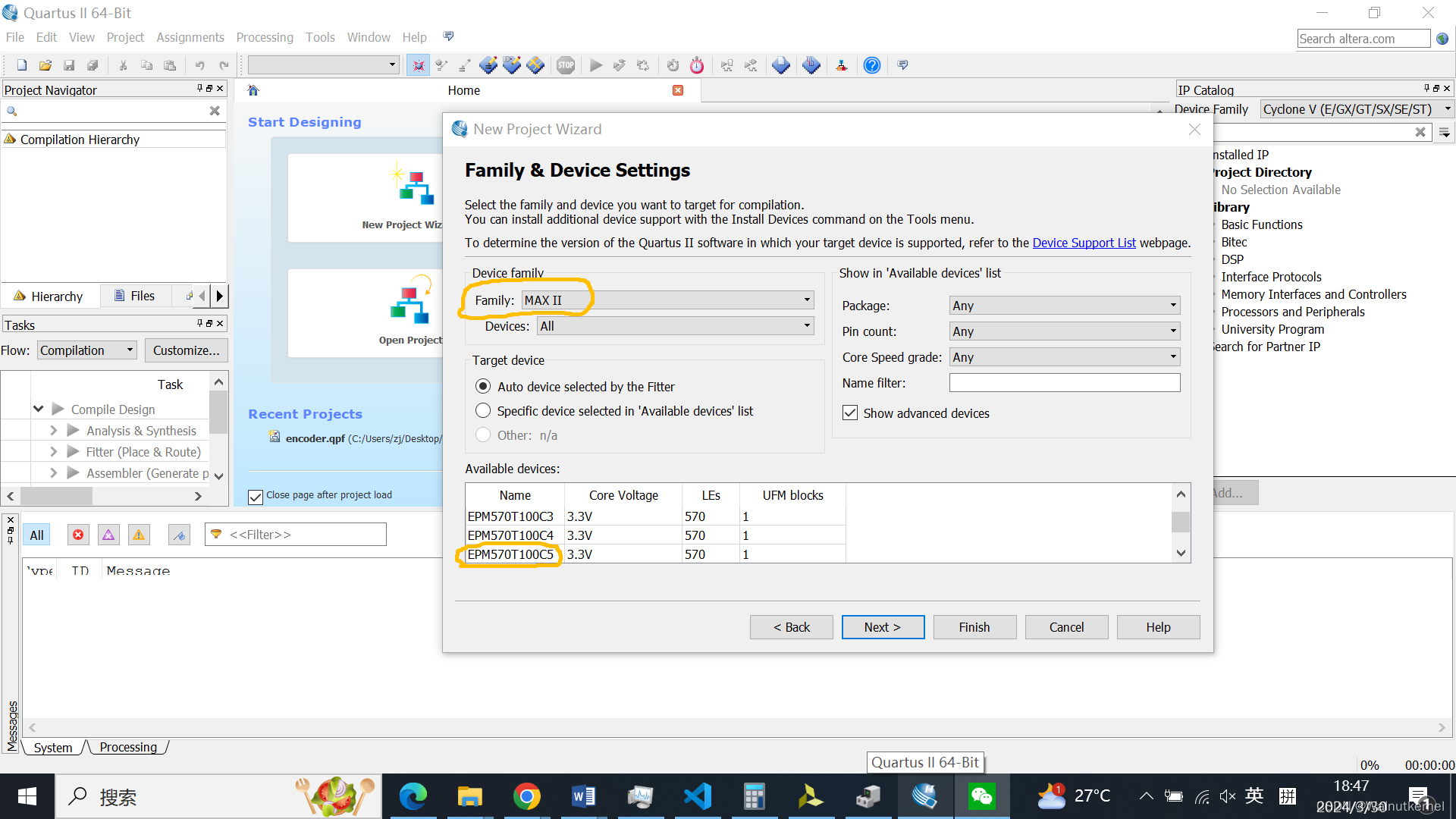

Family选择MAX II,Available devices选择EPM570T100C5

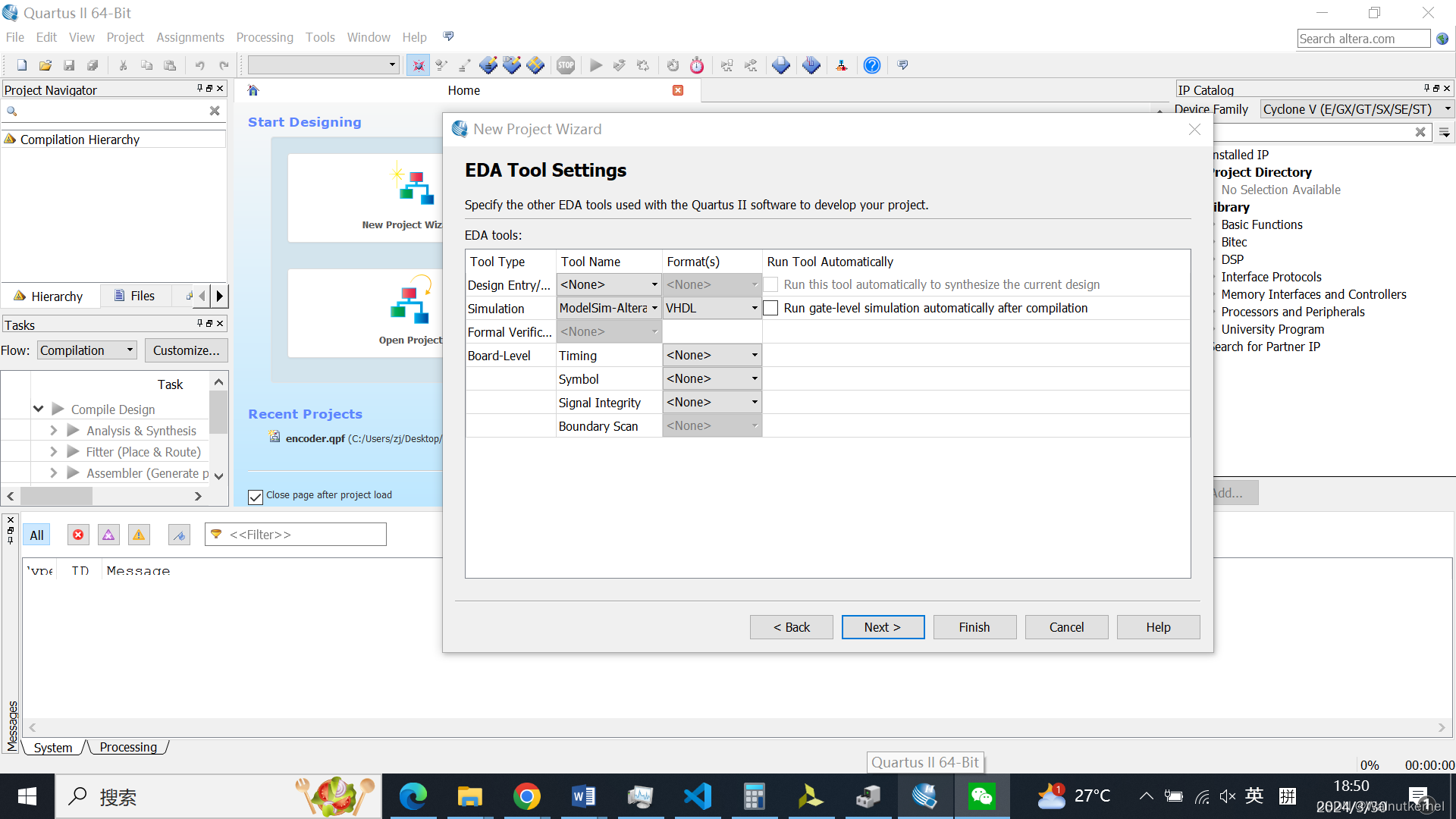

EDA Tool Settings这里点击next

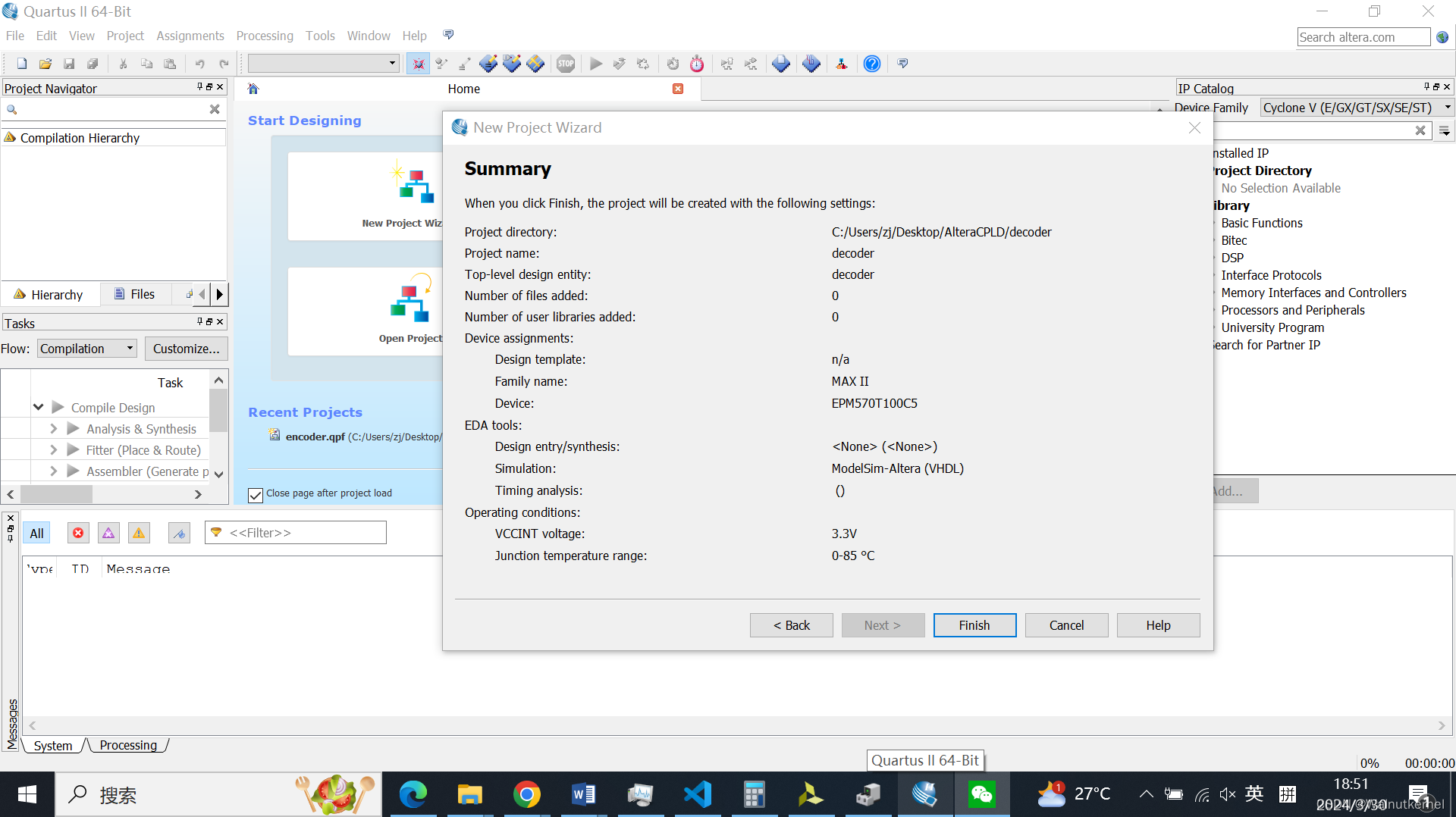

完成新建工程，点击Finish

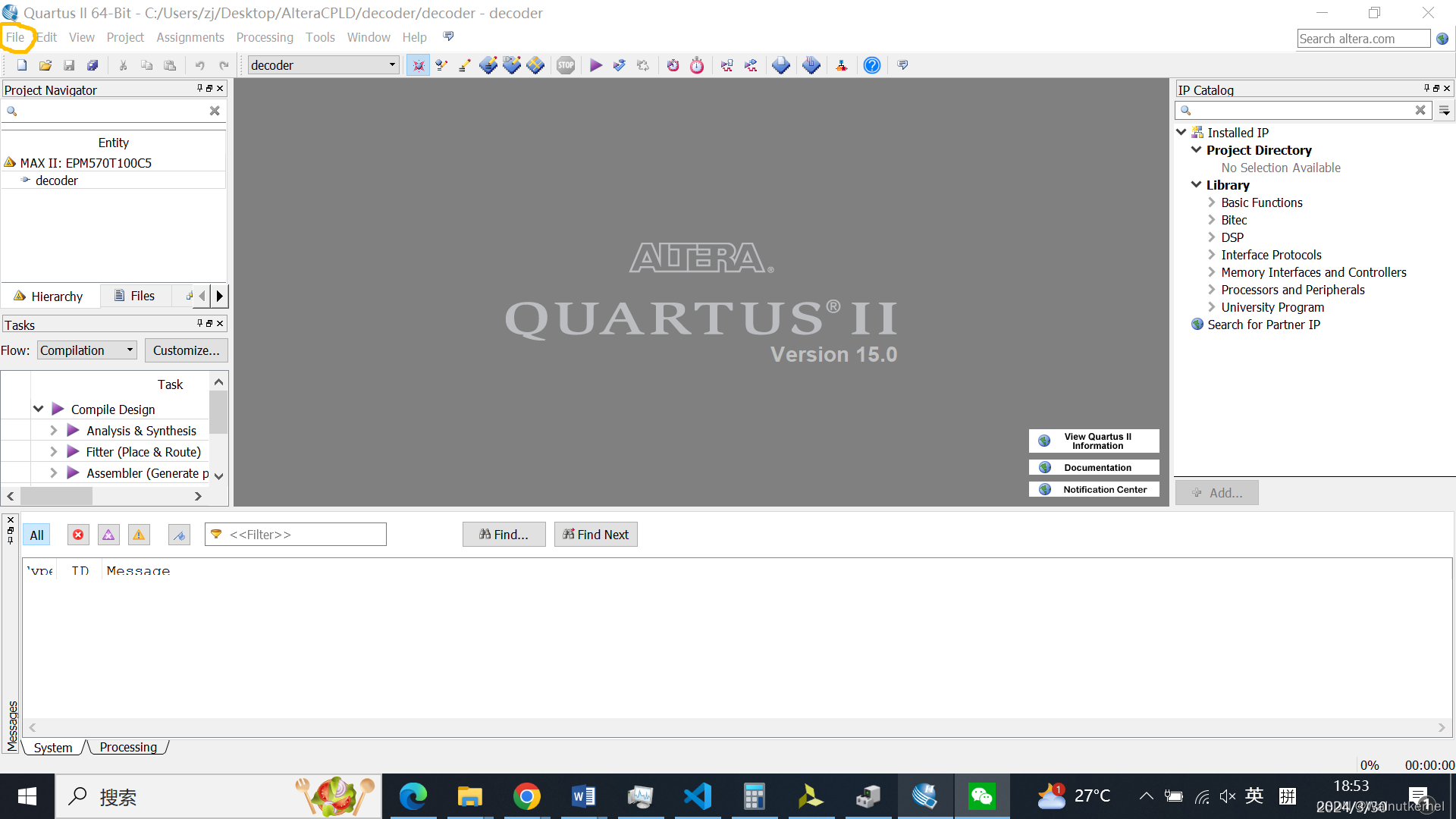

进到这个页面，点击左上角File,然后点击new新建文件

选择Verilog HDL File,然后点击ok

之后会生成一个名为Verilog1的文件，简单写一个3-8译码器，使用三个拨码开关作为输入，8个LED作为输出

module decoder (
    clk,
    sw,
    led
);
    input clk;
    input [2:0]sw;
    output reg [7:0]led;

    always @(*)
    case (sw)
        3'b000 : led = 8'b0000_0001;
        3'b001 : led = 8'b0000_0010;
        3'b010 : led = 8'b0000_0100;
        3'b011 : led = 8'b0000_1000;
        3'b100 : led = 8'b0001_0000;
        3'b101 : led = 8'b0010_0000;
        3'b110 : led = 8'b0100_0000;
        3'b111 : led = 8'b1000_0000;
        default: led = 8'b0000_0000;
    endcase
endmodule

然后必须将文件名Verilog1改为与module后的名字相同，这里改为decoder，保存

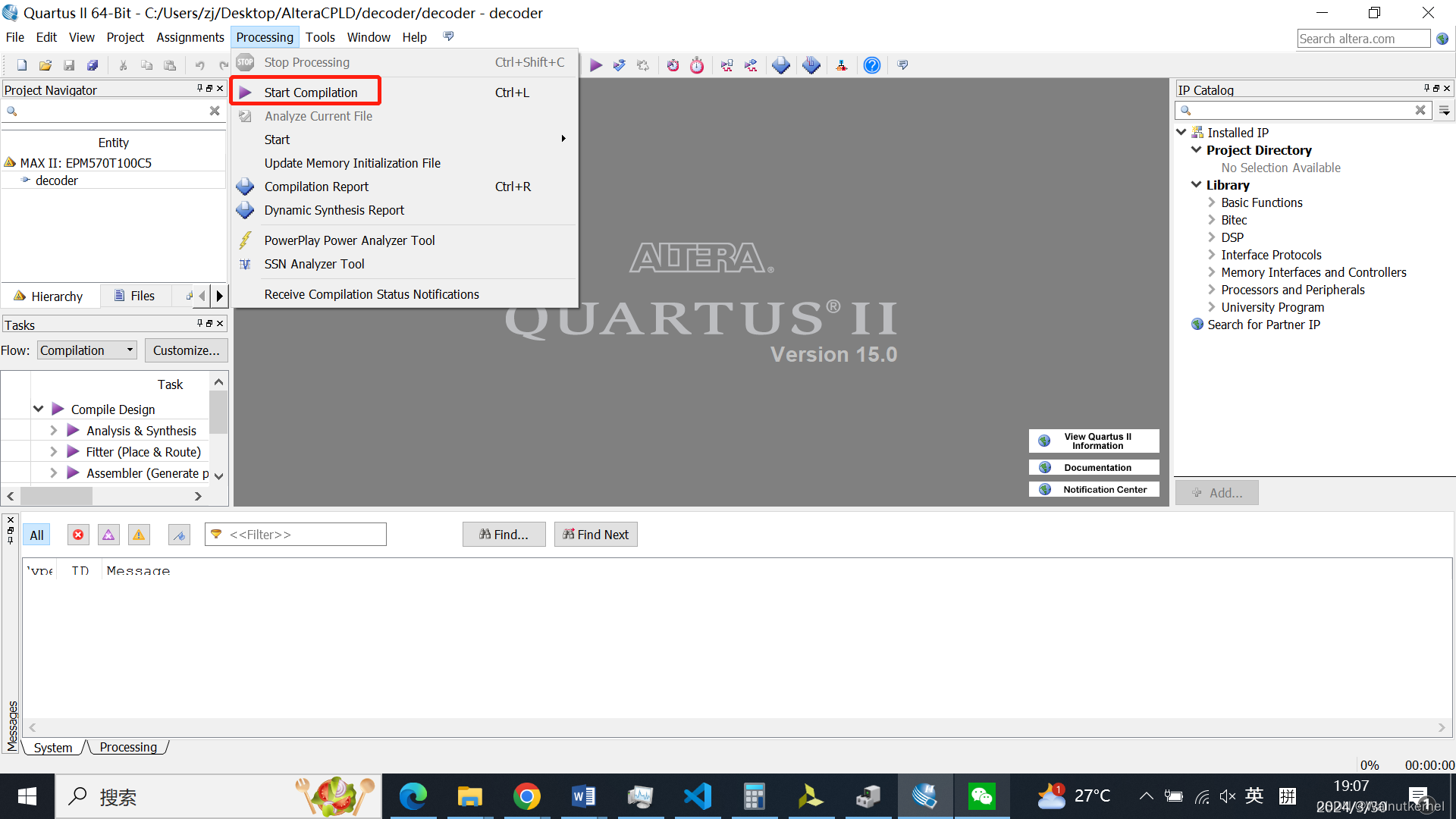

然后Processing/Start Compilation,综合一次

完成综合汇编，出现框中的提示代表综合成功

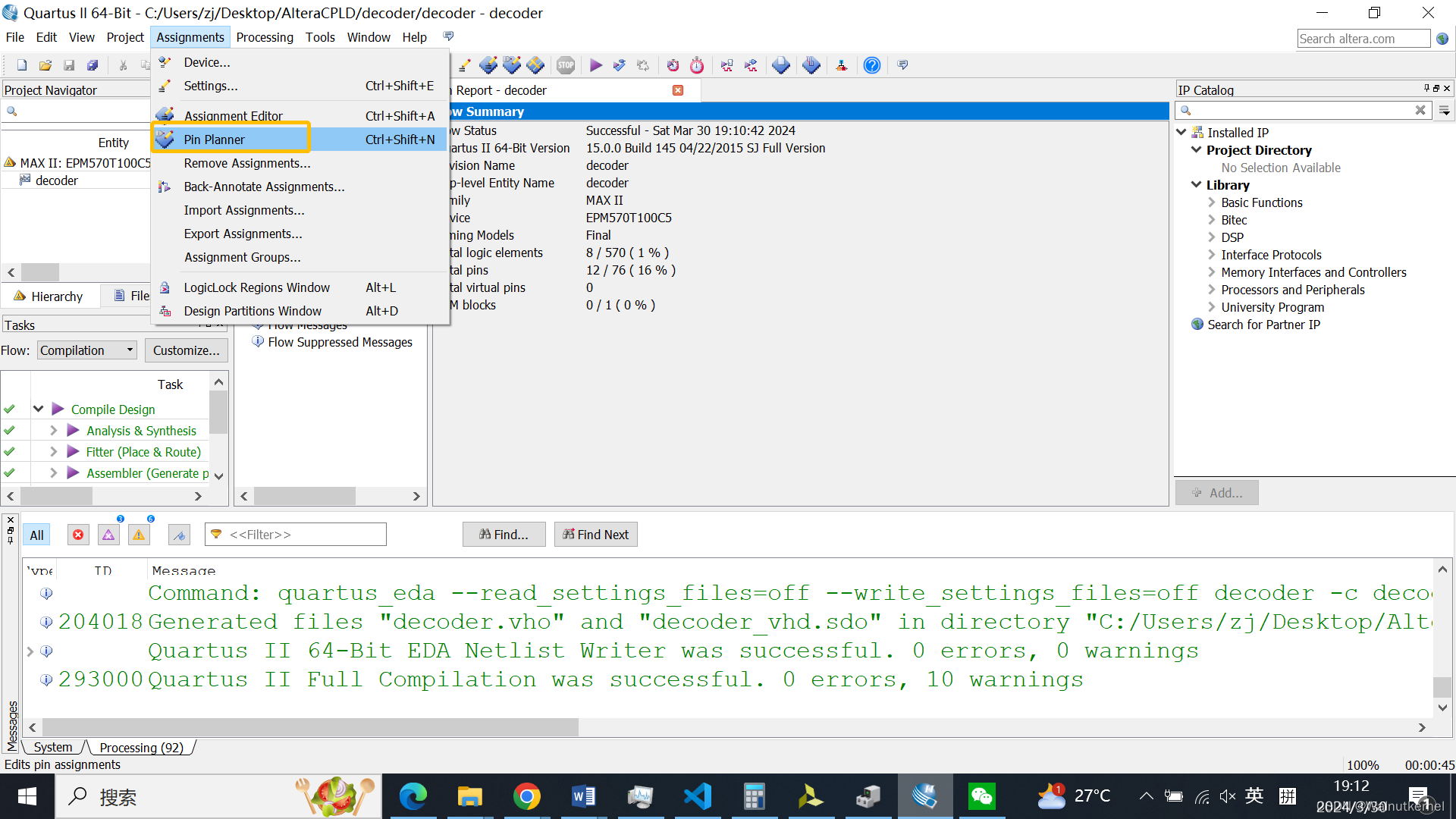

之后进行管脚分配，Assignment/Pin Planner

在这里按照自己的LED和拨码开关连接的引脚填入Location中，保存

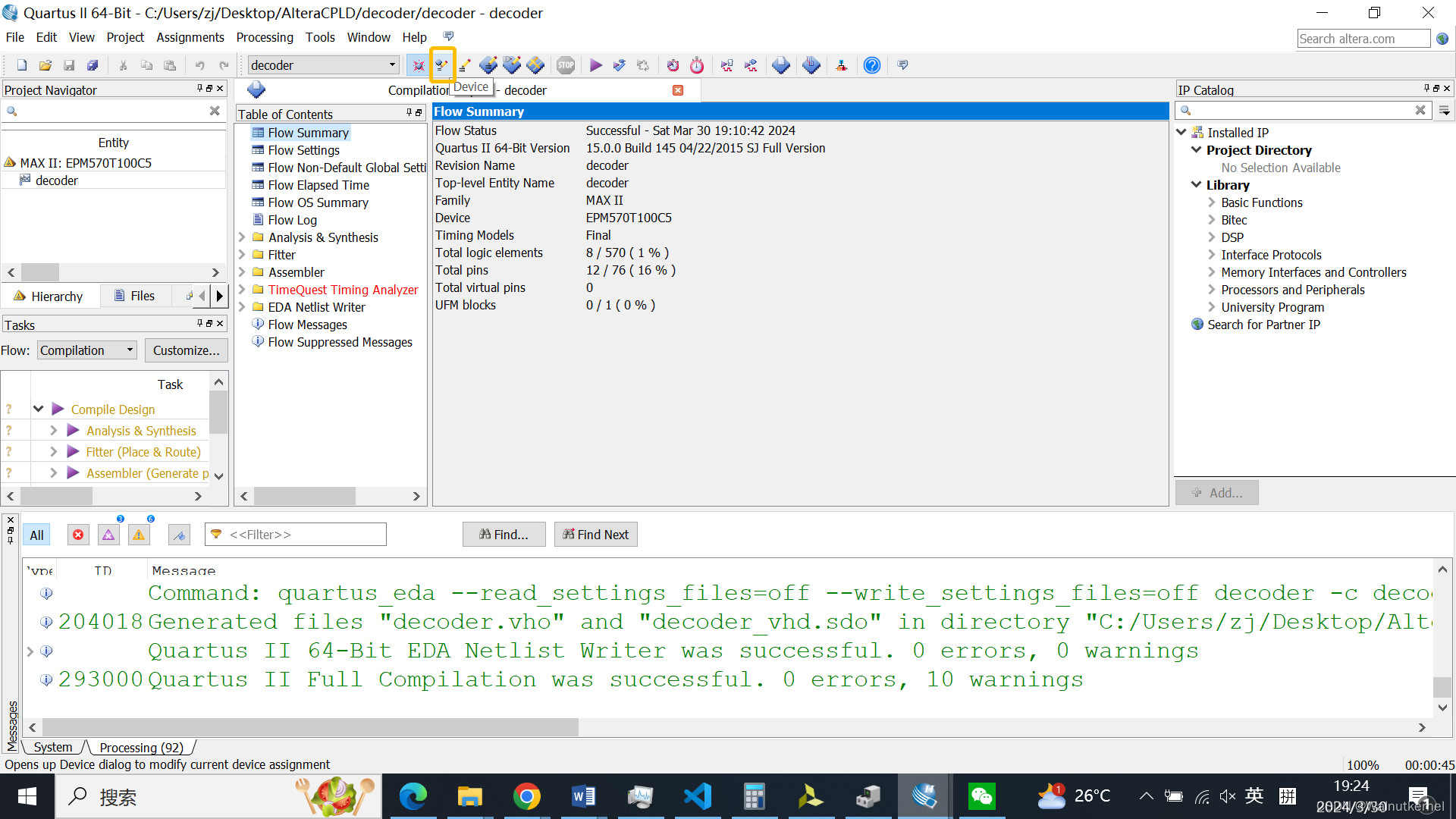

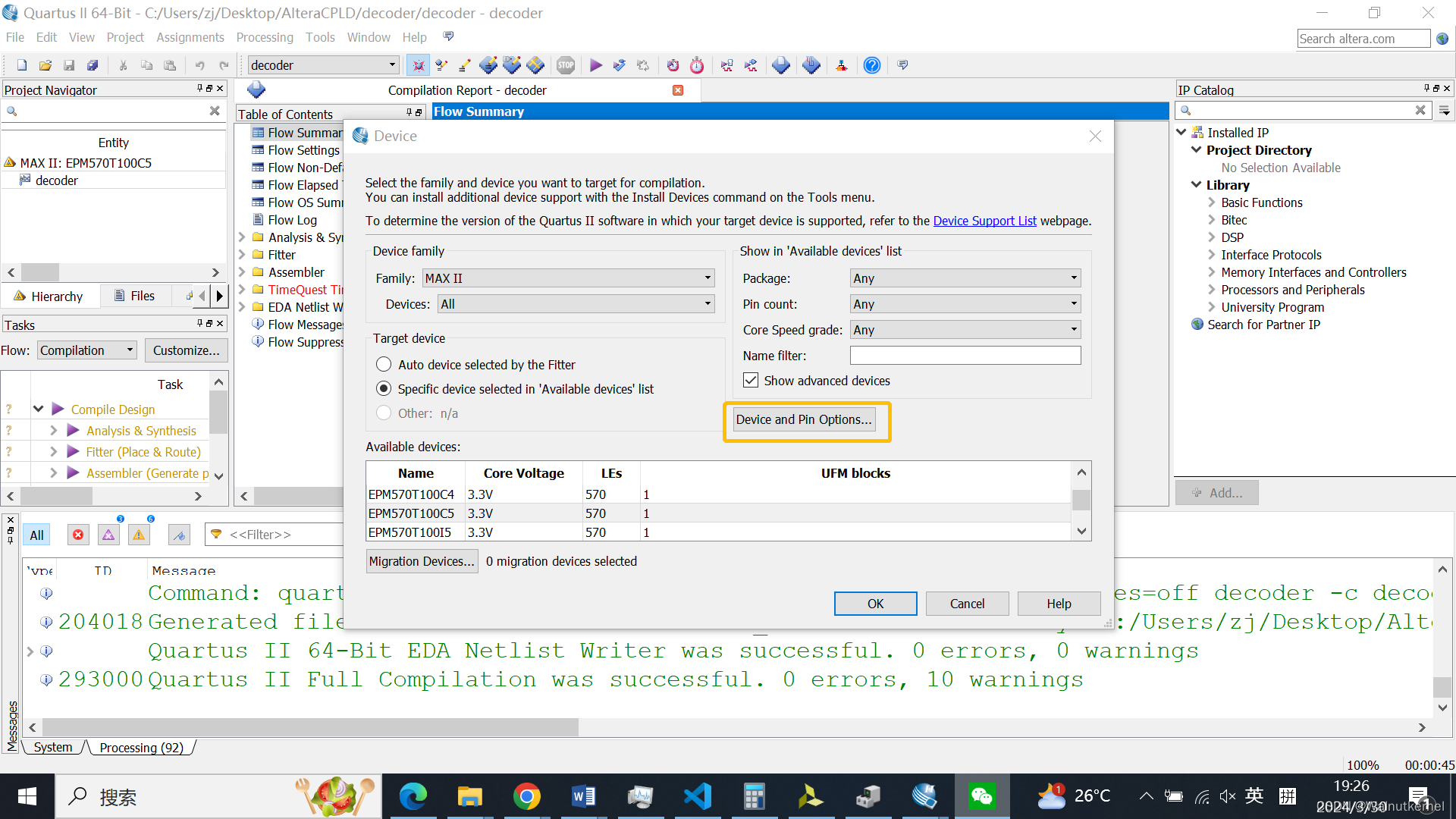

然后回到主界面，点击Device

选Device and pin options

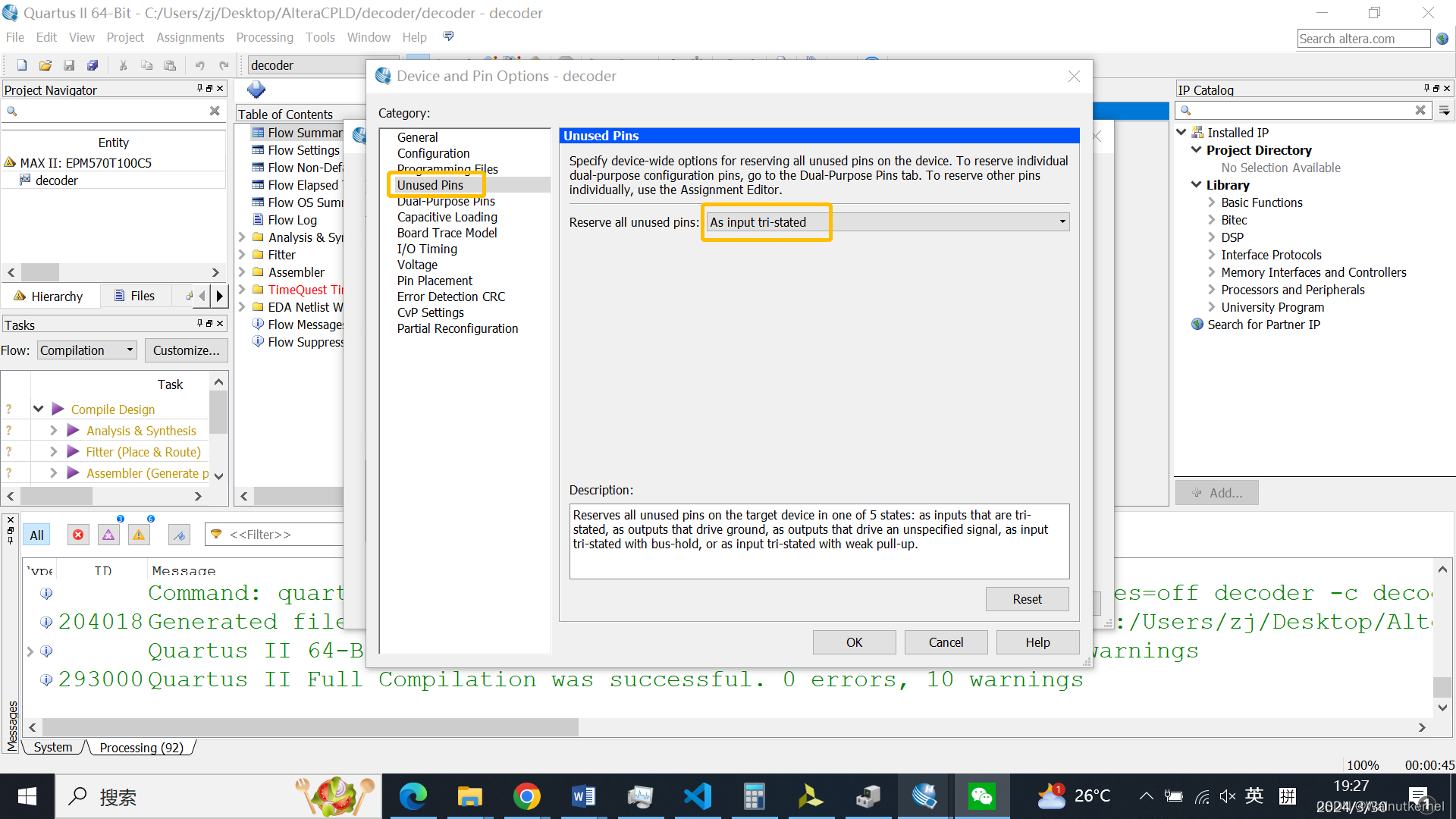

把未使用的引脚(Unused Pins)设为三态输入(input tri-stated)，点击ok

然后重新Start Compilation综合一次，使前面的引脚分配和设置生效

然后可以准备下载了，点击Programmer

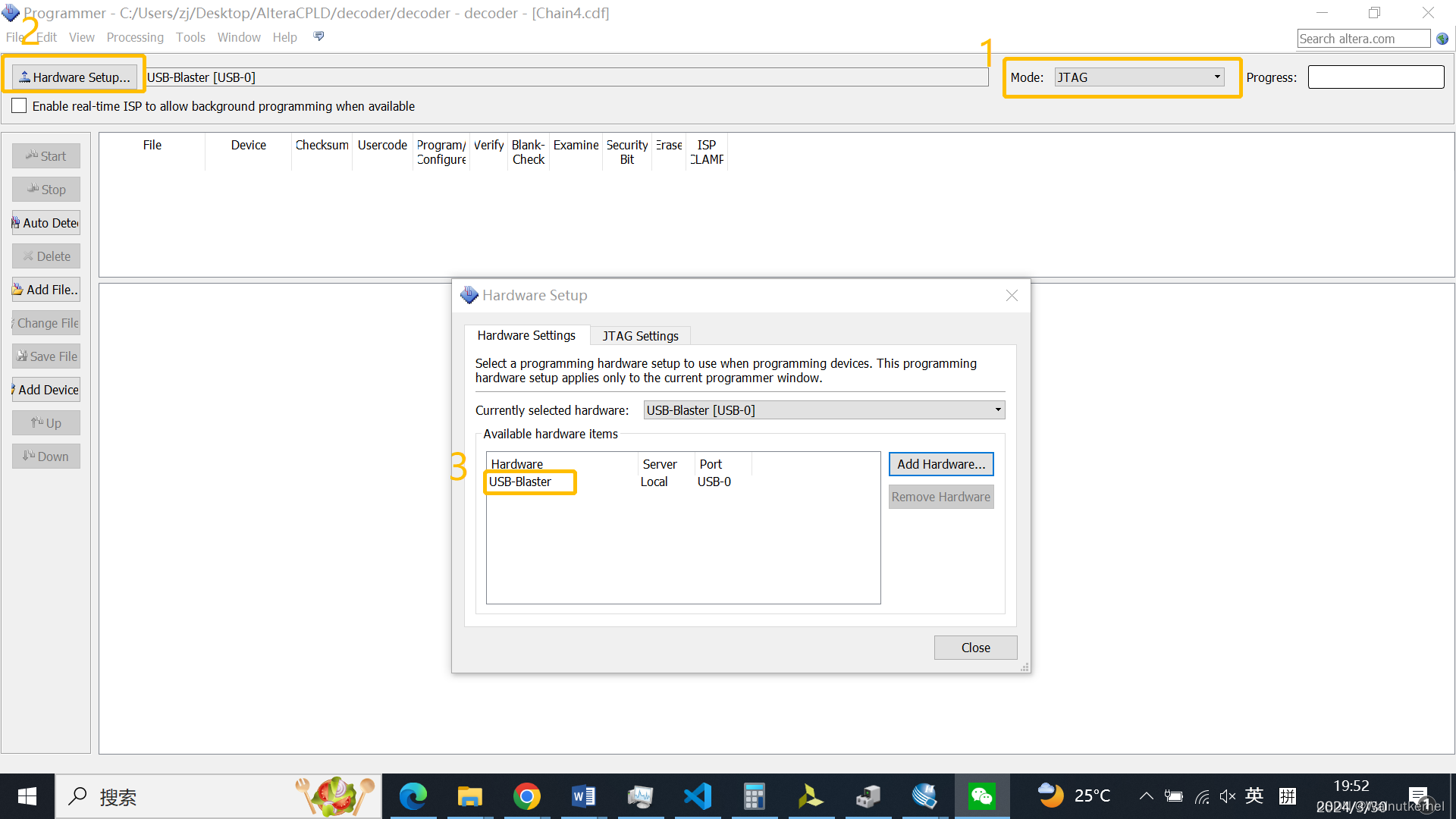

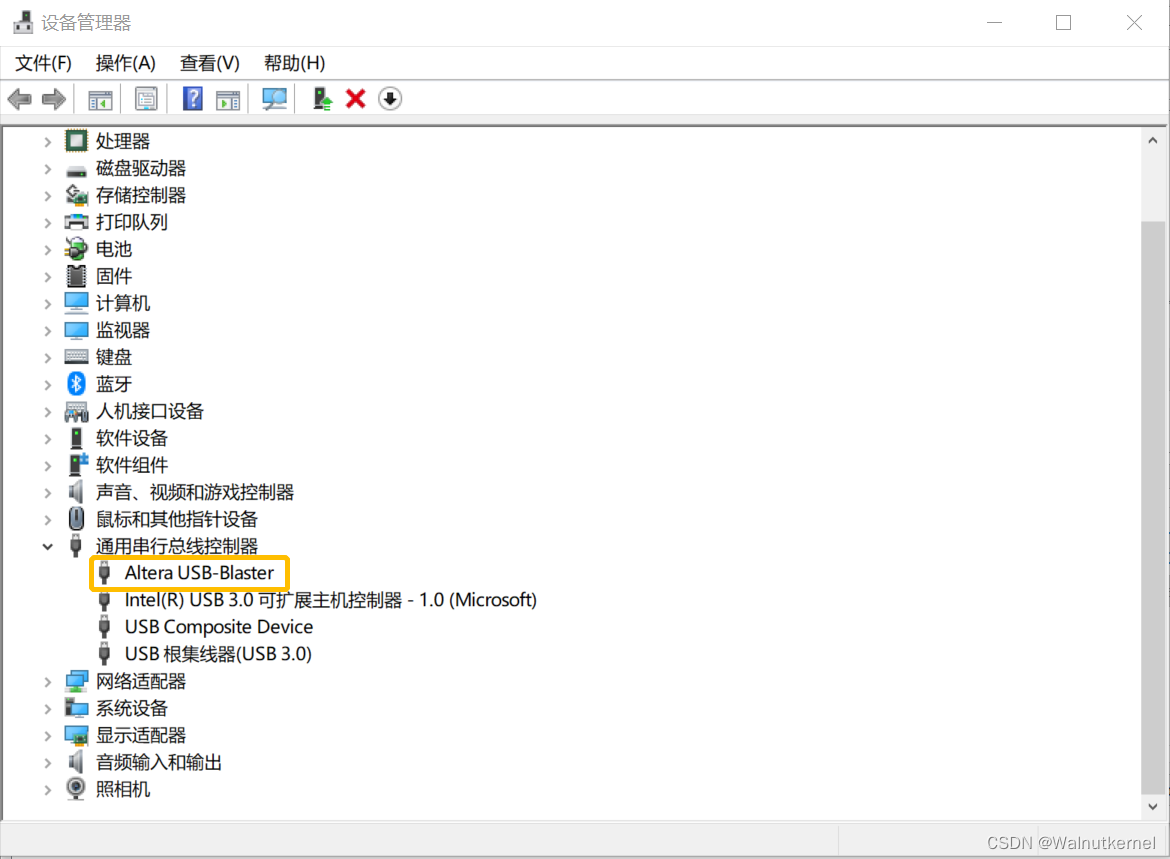

将USB Blaster连接到开发板，Mode设为JTAG,点击Hardware Setup,选择USB Blaster，如果没有USB Blaster，则要去设备管理器中看USB Blaster前是否有感叹号，如果是的话要装USB Blaster的驱动。

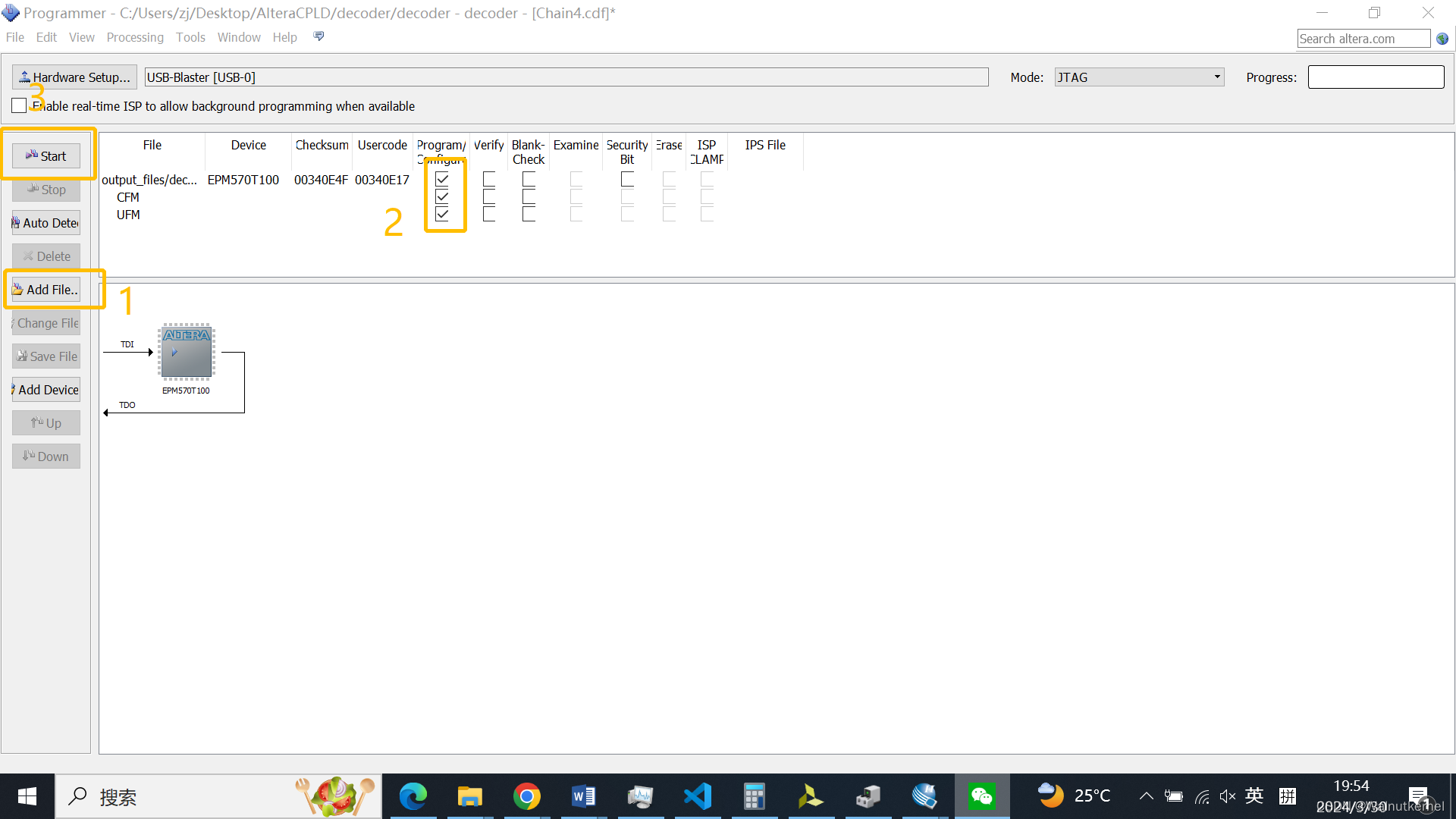

然后点击 Add File,在工程的文件夹目录下的output_file文件夹，把里面的.pof文件添加进来，打勾，然后start，就开始下载了，右上角可以看到下载进度

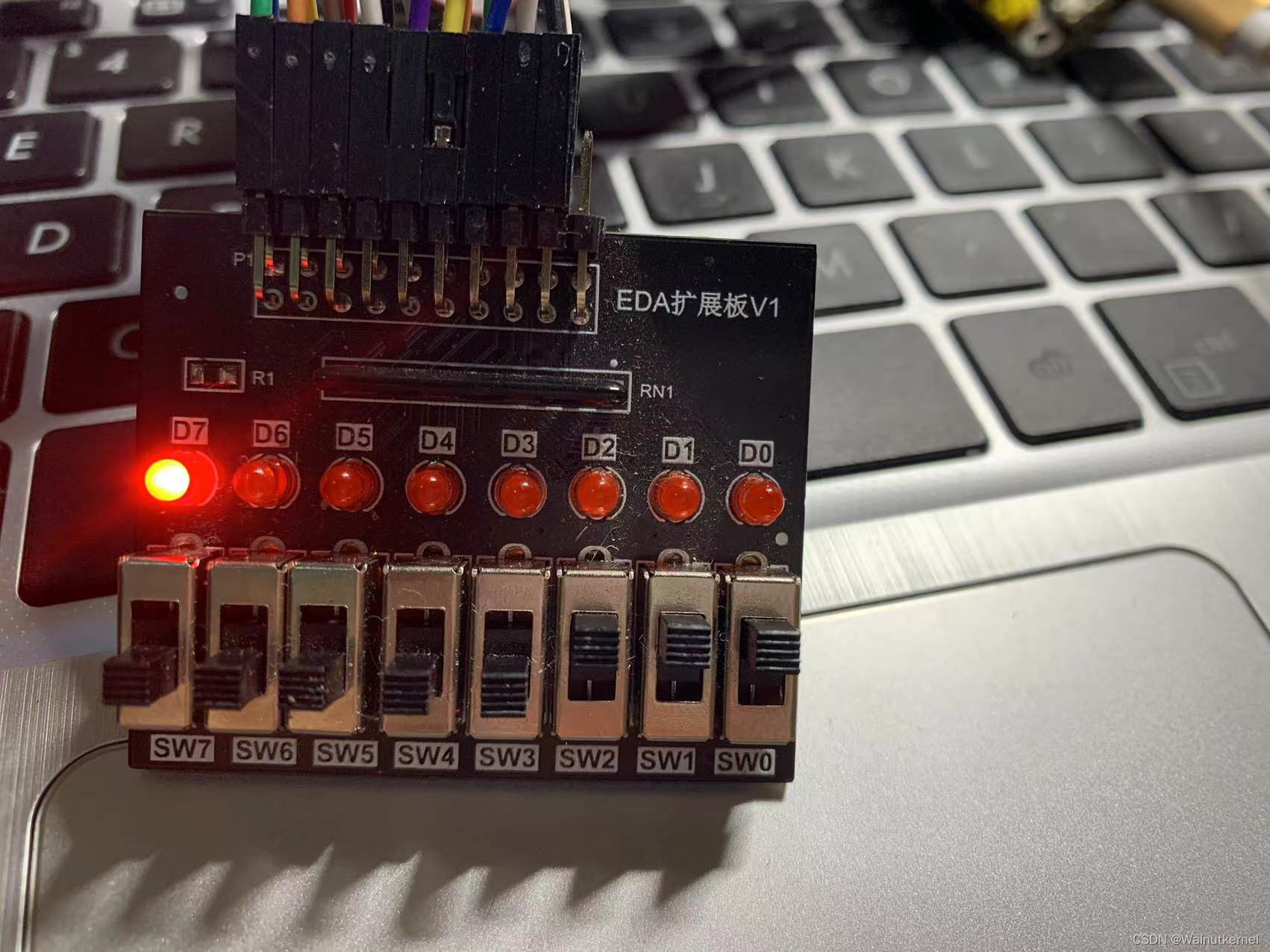

实现3-8译码器功能
