【Proteus】：入门学习

前言

时不可以苟遇，道不可以虚行。

---

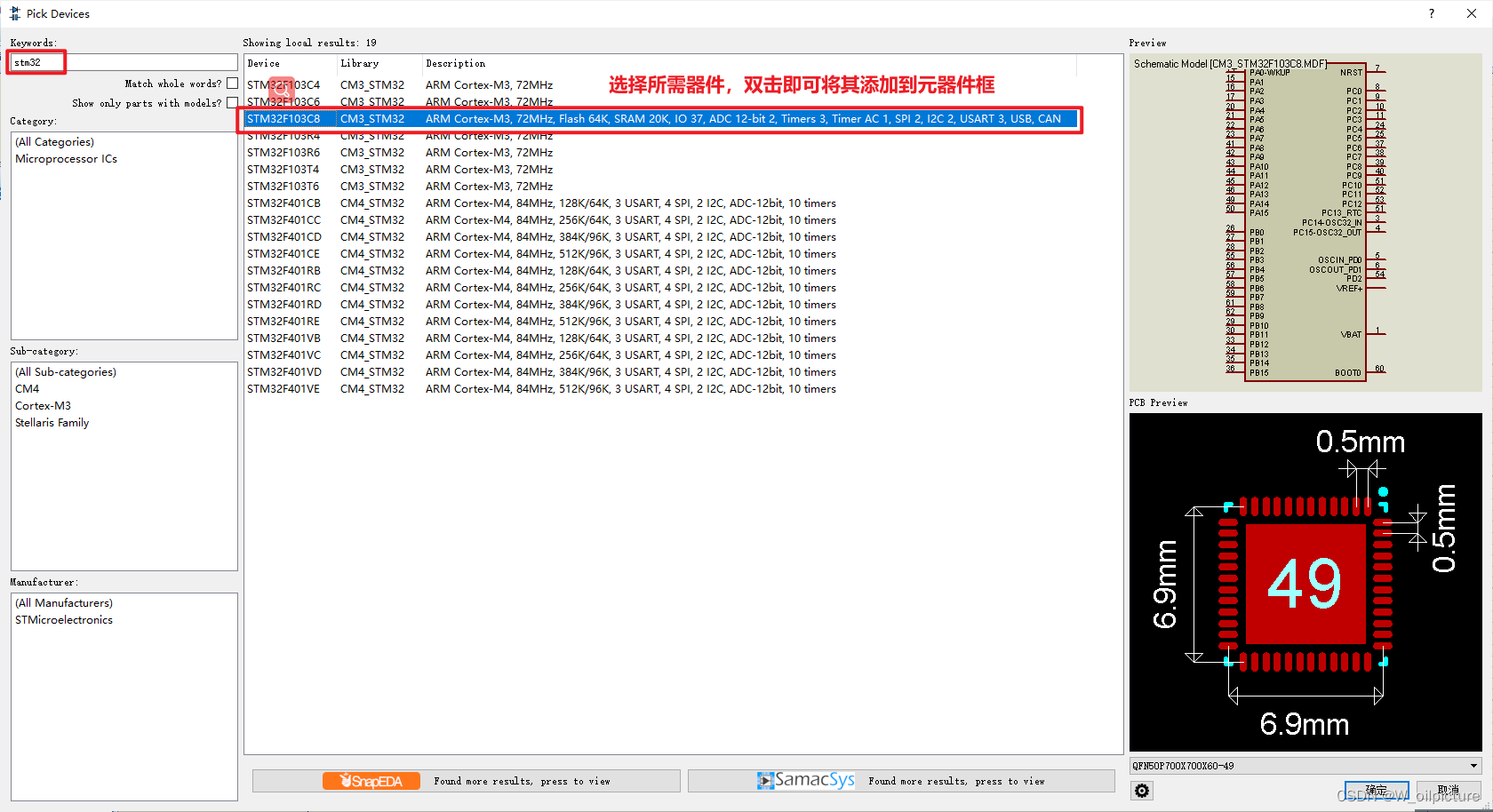

一、元器件的搜索

元器件	关键词	库
STM32单片机	STM32F103C8T6	CM3_STM32
按键	BUTTON	ACTIVE
晶振	CRYSTAL	DEVICE
发光二极管	LED	DEVICE
无源蜂鸣器	SOUNDER	ACTIVE
有源蜂鸣器	BUZZER	ACTIVE
数码管	7SEG（xSEG-xxx）	DISPLAY
排阻	RESPACK	DEVICE
电池	BATTERY	ACTIVE/DEVICE
电阻	RES	DEVICE
普通电容	CAP	DEVICE
电解电容	CAP-ELEC	DEVICE
有极性电容	CAP-POL	DEVICE
开关	SWITCH	ACTIVE
灯泡	LAMP	ACTIVE
拨码开关	DIPSW	ACTIVE
电源	POWER	~
地	GROUND	~

二、新建工程

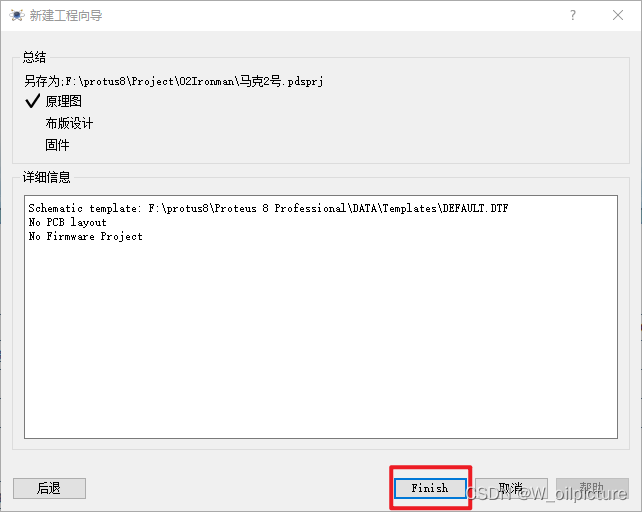

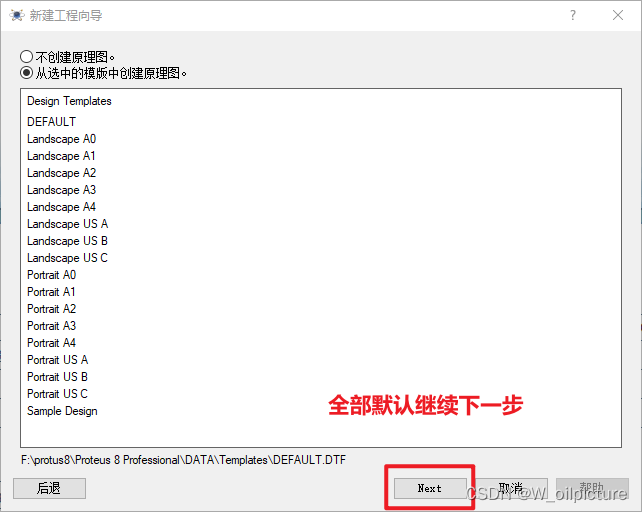

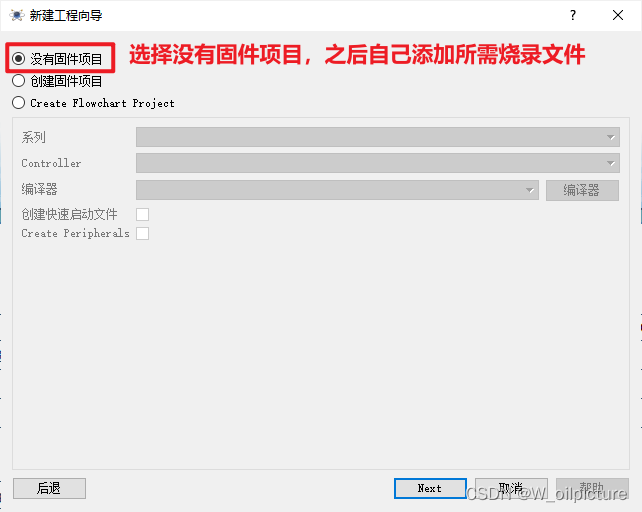

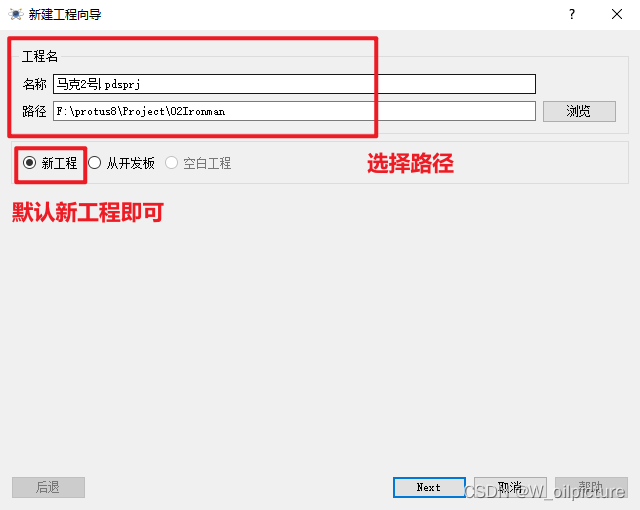

• 基本就是点击 新建工程，然后开始一路 next 默认即可。

1、基本操作介绍

• 放大/缩小画布：鼠标滚轮，向前放大，向后缩小
• 快速定位：单击预览区移动鼠标，再次单击确认
• 拖动元件：单击元件，拖到新位置，再次单击空白处

在 proteus 中旋转元器件：

1. 选中元器件后，按下 Ctrl + M，即可使元器件翻转 180 度；按 “+” 键，逆时针 90 度翻转；按 “-” 键，顺时针 90 度翻转；

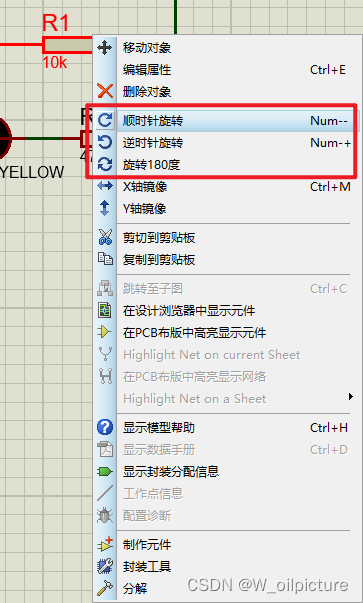

2. 选中元器件后，右键：


2、放置元器件

• 放置顺序 ：单片机 -> 时钟电路 -> 复位电路 -> 驱动电路，原则是：由大到小，由左至右

3、仿真

• 管脚结点电平 ： 红色 表示 高电平，蓝色 表示 低电平 ，灰色 表示 高阻态 ；

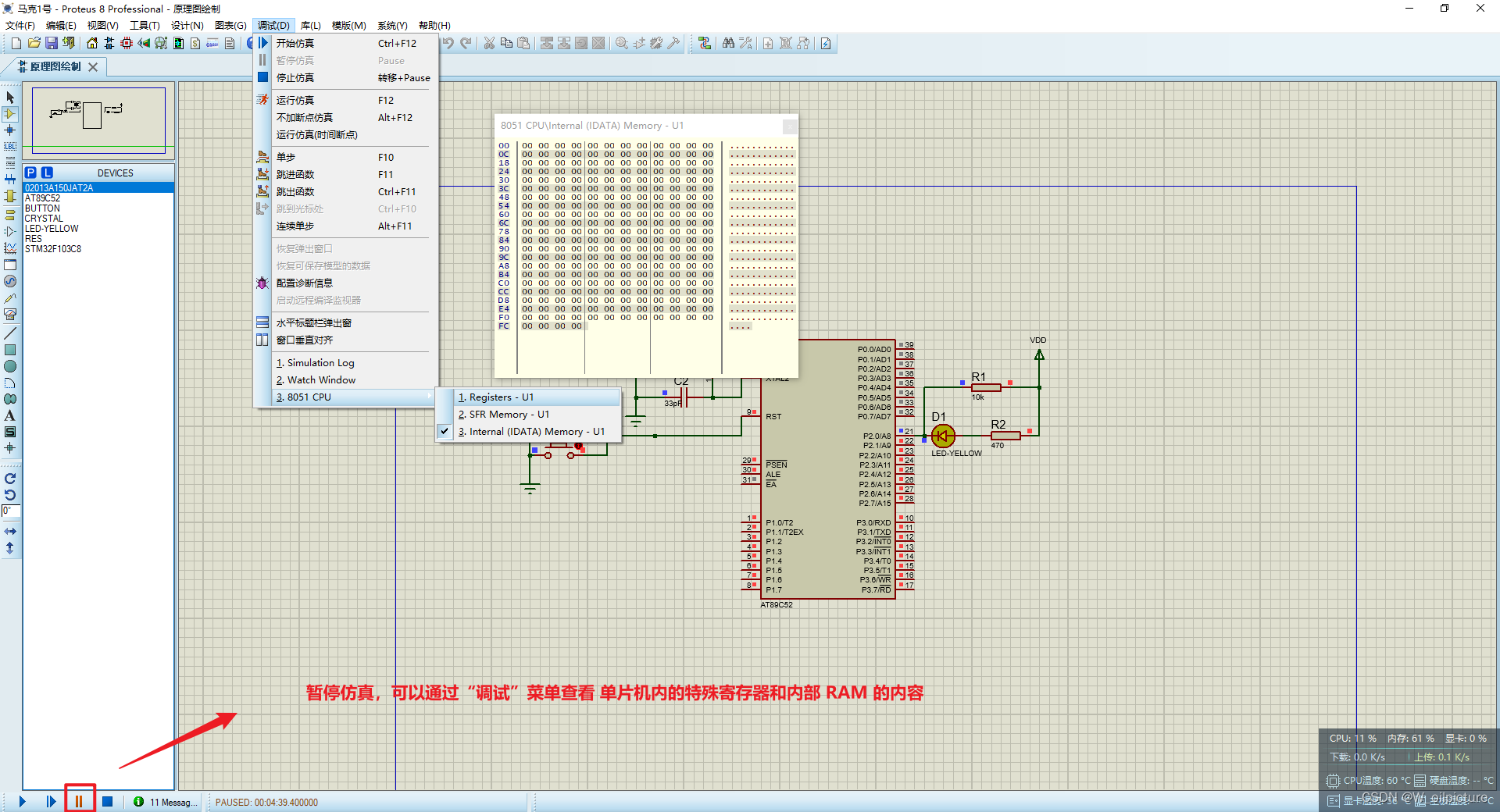

• 暂停仿真：


三、演示新建简单工程

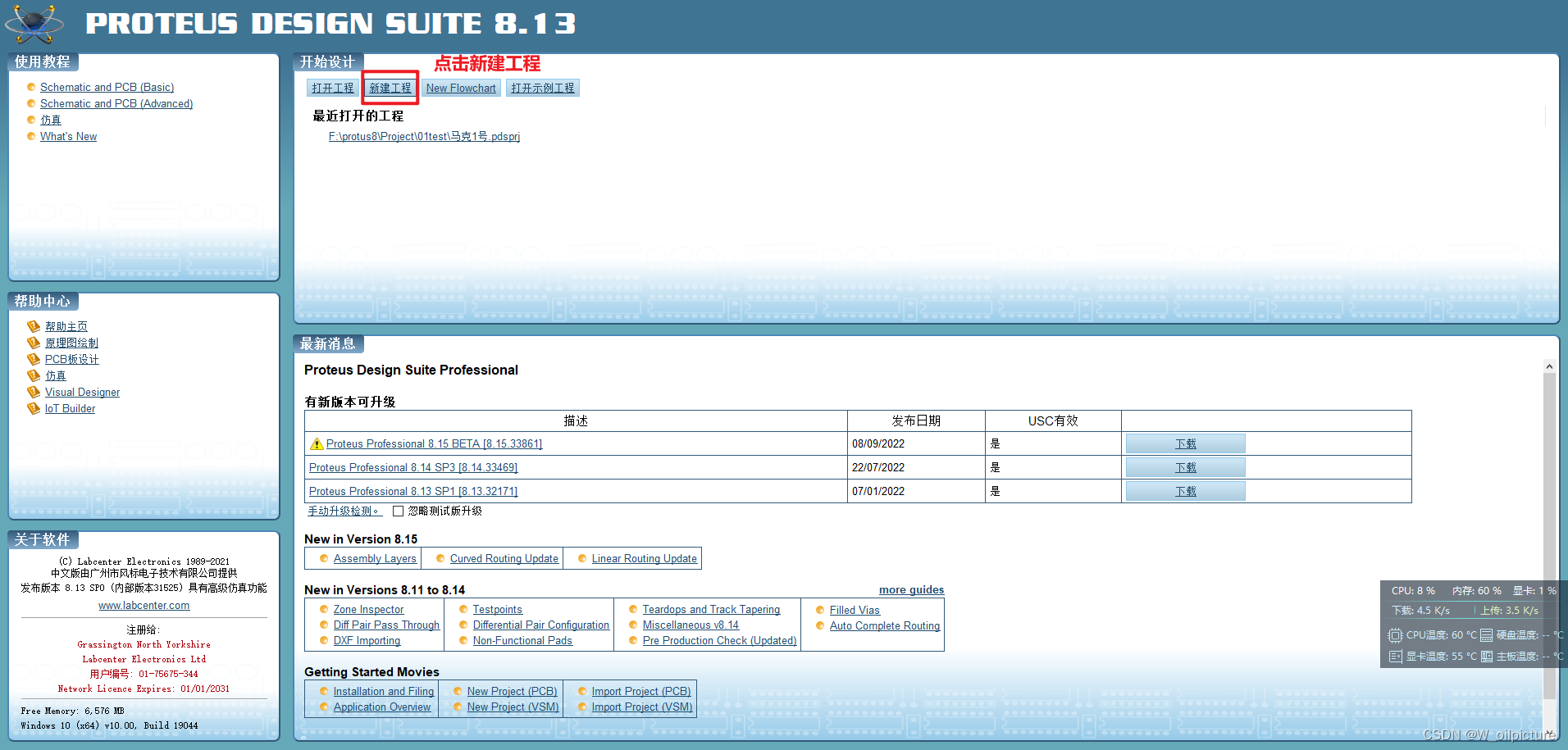

• 单击新建工程：

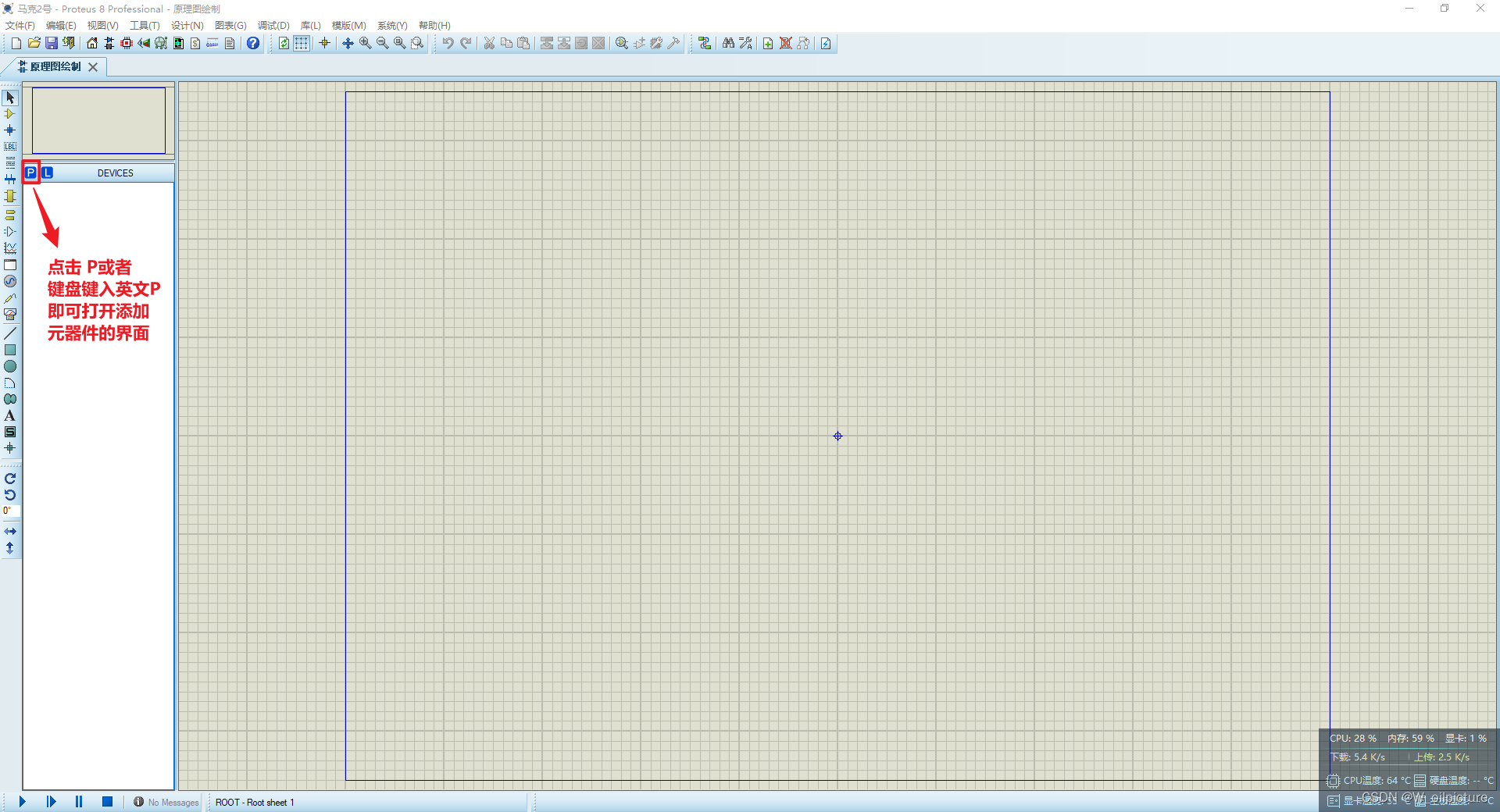

• 完成后得到一张空白画布：

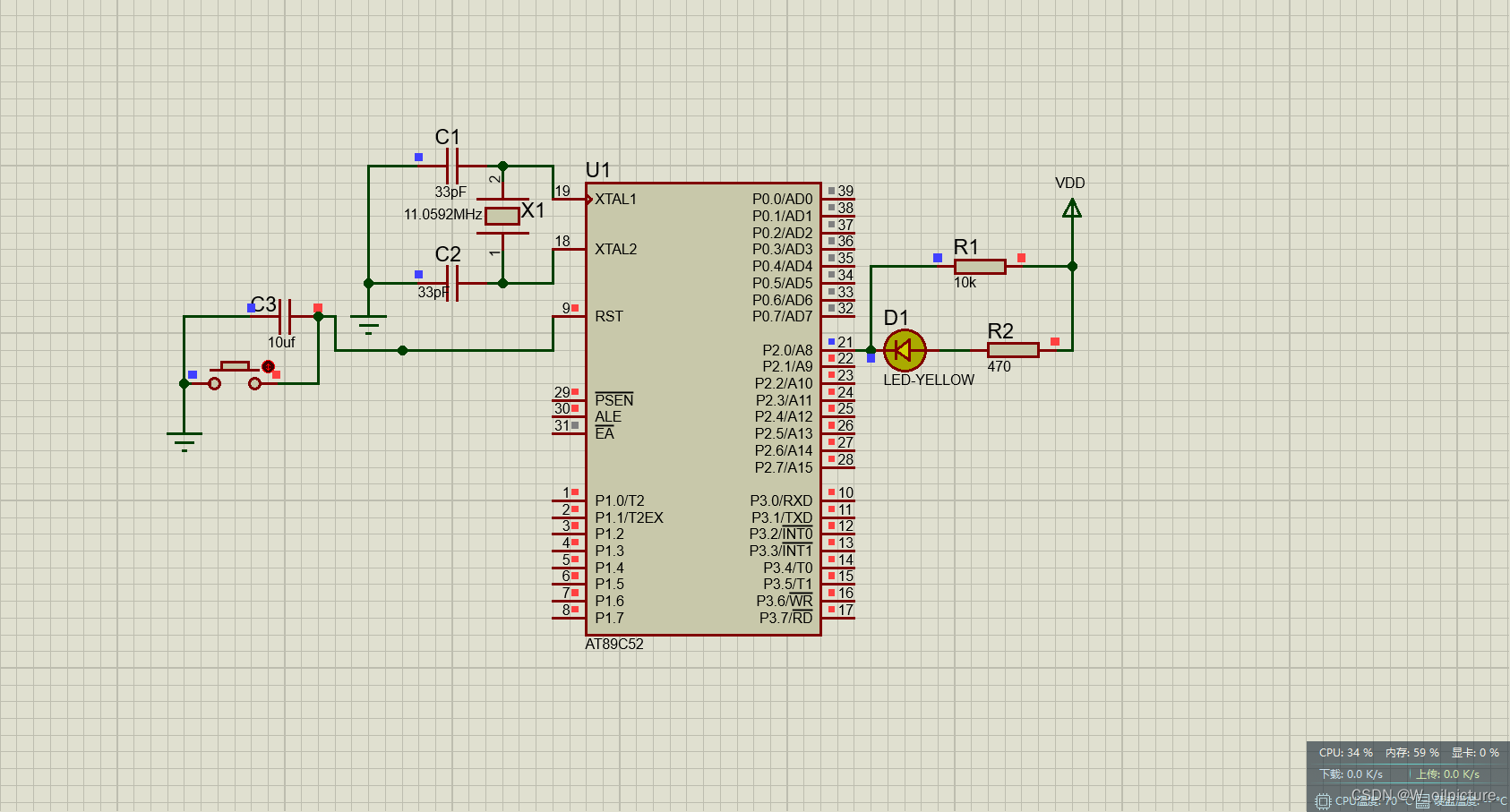

• 接下来就可以自行添加自己所需要的元器件并将其放置到画布上，然后进行连线即可。
