Proteus快速入门（最详细教程）

Proteus简介

Proteus是一款流行的电子电路仿真和物理特性模拟软件，广泛用于电子工程师和教育者之间。这个软件提供了电路设计、仿真、与PCB(印刷电路板)设计的综合环境，让用户能够在一个平台上完成从概念设计到产品原型的开发过程。

1. 通常，Proteus软件与Keil开发工具搭配使用进行联合仿真。这种方法涉及在Proteus中设计系统的电路图，而在Keil中编写相应的程序代码并生成Hex文件。完成这些步骤后，将Hex文件导入Proteus进行仿真，以检验电路和程序在理论上的表现。

2. 值得注意的是，虽然Proteus提供了强大的仿真功能，但其仿真结果主要用于验证设计的可行性，不能完全代替实物测试。实际的硬件系统可能会因为各种未在仿真中考虑到的因素而表现出不同的行为，因此，即便在仿真中表现良好，最终的硬件系统仍需经过彻底的现场调试和验证。这一过程有助于发现并解决仿真中可能未能预见的问题，确保系统的最终性能满足预期要求。

    Proteus下载与安装

   安装包获取方式在文末

   一、安装方式：

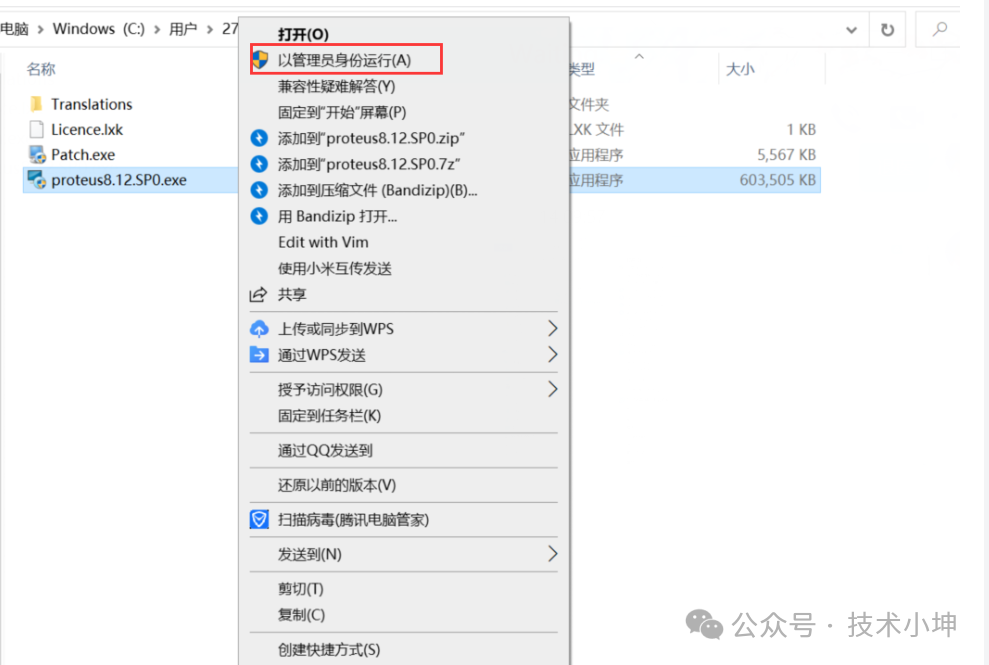

   如图，点击 proteus8.12.SP0.exe 文件，鼠标右键 选择以管理员身份运行

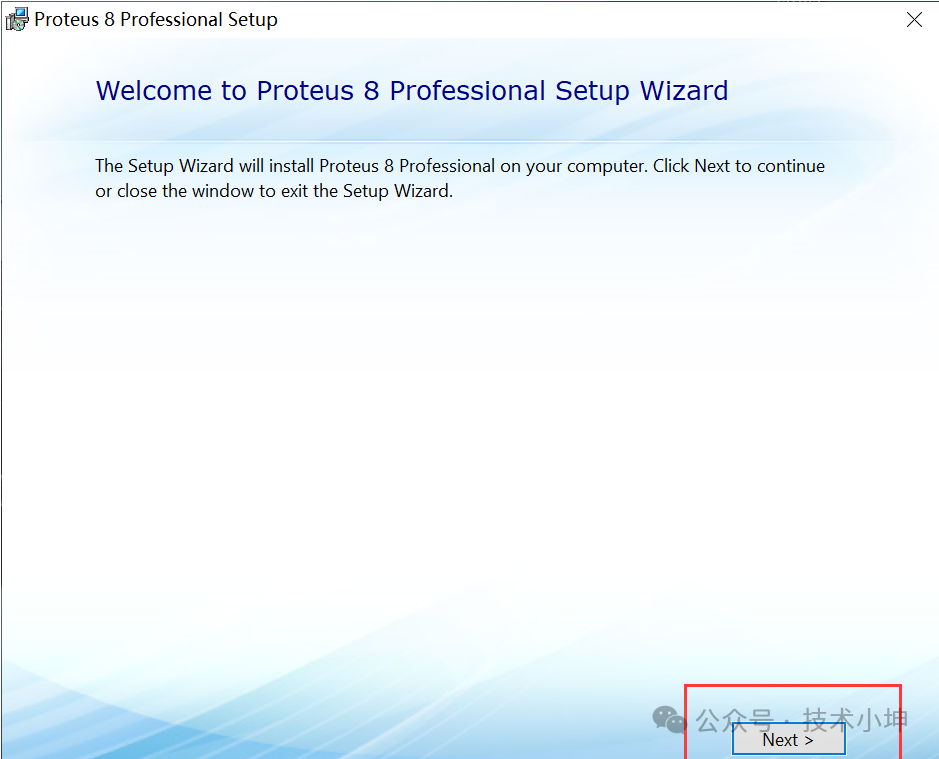

步骤2：如图，点击Next，进行下一步

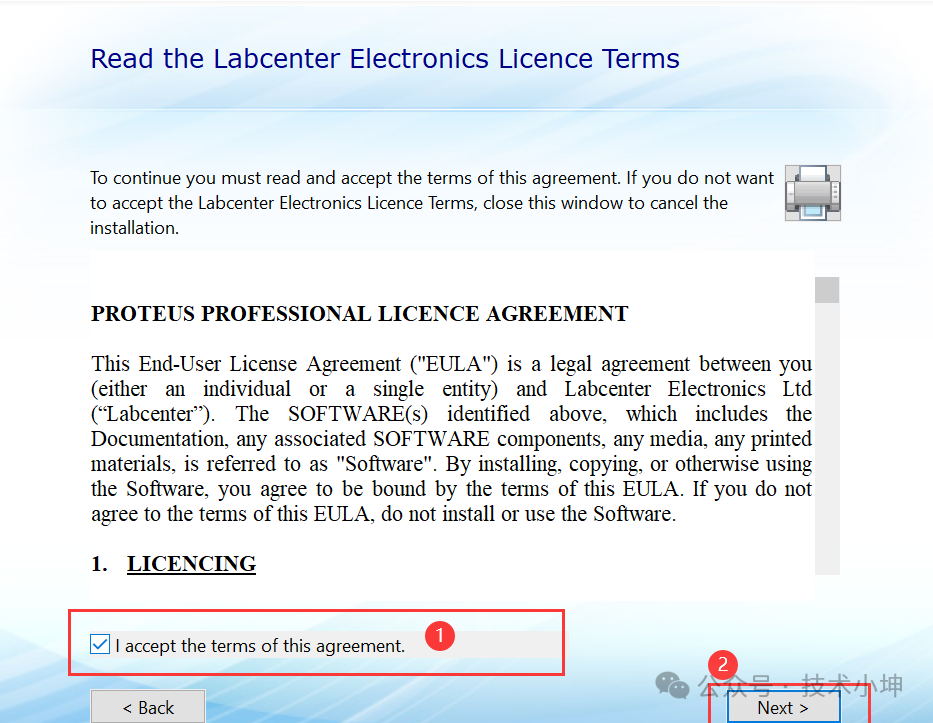

步骤3：如图，先勾选（I accept the terms of this agreement），然后点击Next，进行下一步。

步骤4：如图，选择第一项（本地激活），点击Next

步骤5：若之前安装过许可证密钥，则如下图，直接点击Next

若未安装过通行证密钥，就是下面这个界面，点击Next

然后点击Browse For Key File,选择通行证文件

 选择安装包所在文件夹中的文件 Licence.lxk 文件

 点击Insrall，安装许可证

 点击Close，完成许可证安装

步骤6：直接点击Next，我们默认不选择

步骤7：我们选择 默认安装

等待安装完成即可。

二、Proteus 8.12-添加软件补丁

步骤1：如图，返回我们安装包所在文件夹，复制文件 Patch.exe

 步骤2：如图，找到我们软件的安装位置，C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional\BIN，将上一步复制的文件粘贴到这里。

步骤3：如图，单击Patch.exe，鼠标右键以管理员身份运行，等待10s即可

三、Proteus 8.12-中文界面设置

步骤1：如图，返回我们安装包所在文件夹，复制文件夹 Translations

步骤2： 如图，找到软件的安装位置，C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional，将上一步复制的文件夹粘贴到这里，然后会弹出如下提示框，我们选择替换目标中的文件。

Proteus新建工程

1.安装完成后，打开Proteus软件，点击新建工程：

2.修改工程名字和工程保存路径：

3.接着一直点Next，到最后点击Finish，工程创建完成：

4. 添加工程元器件

点击左上角P按键：

在关键词搜索框输入对应的元器件缩写或者芯片型号（以电阻为例）：

添加元器件后，点击元件模式，会显示已经添加的元器件：

点击对应元器件，将鼠标移到原理图位置，会出现紫色的元器件，此时选择位置，选择合适的位置后单击鼠标即可成功在原理图中添加元器件：

5.双击元器件即可改变元器件的属性：

如可将电阻值改为–>500欧姆：

类似的：对于电容可以改变电容值，对于单片机可以改变晶振频率，对于电机可以改变最大转速等等等

---

常用元器件对应缩写 1.电阻：RES 2.电容：CAP（极性电容：CAP-ELEC） 3.晶振：CRYSTAL 4.按键：BUTTON 5.开关：SWITCH 6.排阻：RESPACK 7.发光二极管(LED)：LED-BIBY 8.二极管：DIODE 9.三极管：PNP/NPN 10.蜂鸣器：BUZZER（active为有源蜂鸣器） 11.超声波传感器：HCSR04 12.直流电机：MOTOR-DC 13.单片机：AT89C51/AT89C52/STM32XX 14.LCD1602：LM016L 15.OLED屏：OLED12864I2C 16.滑动变阻器：POT（-HG为1%精度，-LIN/-LOG精度为10%） 17.继电器：RELAY

​

---

​
