使用DS18B20测温度【详细步骤】

文章作者：里海
来源网站：ESP32专栏

---

简介

使用 DS18B20 温度传感器测温度

单片机

esp32

传感器

DS18B20

开发环境

VSCode + PlatformIO

开发语言

C++

步骤

1. 硬件连接

DS18B20 温度传感器连接到 ESP32 的引脚，连接方式：

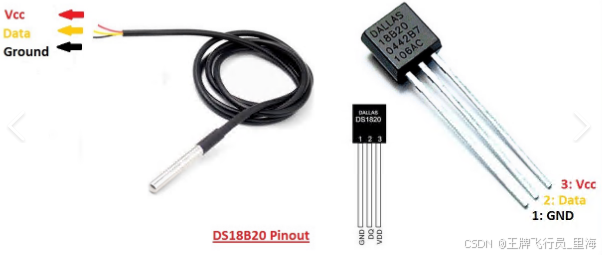

DS18B20 引脚：

• 红色线（VCC）连接到 ESP32 的 3.3V
• 黑色线（GND）连接到 ESP32 的 GND
• 黄色线（数据引脚）连接到 ESP32 的任意 GPIO 引脚（例如 GPIO 4）
  记得在数据引脚上添加一个 4.7kΩ 的上拉电阻，连接 VCC 和数据引脚。

2. 创建 PlatformIO 项目

在 VSCode 中创建一个新的 PlatformIO 项目，并选择 ESP32 作为开发板。

3. 编辑 platformio.ini

在你的 platformio.ini 文件中，确保添加了库依赖：

[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino
lib_deps =
    OneWire
    DallasTemperature

4. 编写代码

打开 src/main.cpp 文件，并使用以下代码：

#include <Arduino.h>
#include <OneWire.h>
#include <DallasTemperature.h>

// 数据引脚连接到 GPIO 4
#define ONE_WIRE_BUS 4

// 创建 OneWire 实例
OneWire oneWire(ONE_WIRE_BUS);

// 通过 OneWire 实例创建 DallasTemperature 实例
DallasTemperature sensors(&oneWire);

void setup()
{
    // 启动串口监视器
    Serial.begin(115200);
    // 启动温度传感器
    sensors.begin();
}

void loop()
{
    // 请求温度传感器的温度
    sensors.requestTemperatures();

    // 读取温度并打印到串口监视器
    float temperatureC = sensors.getTempCByIndex(0); // 获取第一个传感器的温度
    Serial.print("Temperature: ");
    Serial.print(temperatureC);
    Serial.println(" °C");

    // 每隔 2 秒读取一次温度
    delay(2000);
}

5. 上传代码

连接 ESP32 开发板，然后在 VSCode 的 PlatformIO 工具栏中点击“Upload”按钮，上传代码到开发板。

6. 监视串口输出

上传完成后，打开串口监视器（可以在 VSCode 中使用 PlatformIO 的串口监视器功能），设置波特率为 115200 ，可以看到温度的实时输出。

7. 调试

如果没有输出或出现错误，请检查连接和代码，确保传感器连接正确，并且没有拼写错误。

这样，就完成了一个简单的 ESP32 使用 DS18B20 测量温度的功能！

什么是ESP32？

ESP32是近几年最受欢迎和最实用的模块之一。除了Wi-Fi模块，该模块还包含蓝牙4.0模块。双核CPU工作频率为80至240 MHz，包含两个Wi-Fi和蓝牙模块以及各种输入和输出引脚， ESP32是物联网项目的理想选择。

ESP32模块引脚分布

虽然ESP32的引脚数比常用的处理器少，但在引脚上复用多个功能时不会遇到任何问题。
警告：ESP32引脚的电压电平为3.3伏。如果要将ESP32连接到其他工作电压为5伏的设备，则应使用电平转换器转换电压电平。

• 电源引脚：该模块有两个电源引脚 5V和3.3V。您可以使用这两个引脚来向其他设备和模块供电。
• GND引脚：该模块的接地有3个引脚。
• 启用引脚（EN）：该引脚用于启用和禁用模块。引脚为高电平时启用模块，低电平禁用模块。
• 输入/输出引脚（GPIO）：您可以使用32个GPIO引脚与LED、开关和其他输入/输出设备进行通信。
  您可以在内部上拉或下拉这些引脚。
  注意：GPIO6至GPIO11引脚（SCK/CLK，SDO/SD0，SDI/SD1，SHD/SD2，SWP/SD3和SCS/CMD引脚）用于模块内部闪存的SPI通信，我们不建议使用它们。
• ADC：您可以使用此模块上的16个ADC引脚将模拟电压（某些传感器的输出）转换为数字电压。其中一些转换器连接到内部放大器，能够以高精度测量小电压。
• DAC：ESP32模块有两个数模转换器，精度为8位。
• 触摸焊盘：ESP32模块上有10个引脚，对电容变化很敏感。您可以将这些引脚连接到某些焊盘（PCB上的焊盘），并将它们用作触摸开关。
• SPI：该模块上有两个SPI接口，可用于连接显示屏、SD / microSD存储卡模块、外部闪存等。
• I2C：SDA和SCL引脚用于I2C通信。
• 串行通信（UART）：该模块上有两个UART串行接口。使用这些引脚，您可以在两个设备之间传输高达5Mbps的信息。 UART0还具有CTS和RTS控制。
• PWM：几乎所有ESP32输入/输出引脚都可用于PWM（脉冲宽度调制）。使用这些引脚可以控制电机、LED灯的亮度和RGB灯的颜色等。

ESP32模块模式

ESP32芯片有5种模式：

• 活动模式：在这种模式下，Wi-Fi和蓝牙发射器和接收器的所有部分都是活动的。在这种情况下，电流消耗在80和260mA之间。
• 调制解调器睡眠模式：处理器仍处于活动状态，但Wi-Fi和蓝牙已禁用。在这种情况下，电流消耗在3到20mA之间。
• 轻度睡眠模式：主处理器停止工作，但RTC单元和ULP处理器单元仍处于活动状态。电流消耗约为0.8 mA。
• 深度睡眠模式：只有RTC单元处于活动状态。在这种情况下，Wi-Fi和蓝牙通信的数据存储在RTC的存储器中。在此模式下，电流消耗在10到150μA之间。
• 休眠模式：除了用于时钟的RTC定时器和连接到RTC的一些I / O引脚外，所有单元均被禁用。 RTC定时器或连接的引脚可以将芯片从此状态唤醒。在这种情况下，电流消耗约为2.5μA。
  有关更多信息，请查看模块数据表。

在Arduino IDE上开发ESP32

《在Arduino IDE上开发ESP32》

在VSCode中使用PlatformIO开发ESP32

《在VSCode中使用PlatformIO开发ESP32》

ESP32技术专栏

ESP32专栏
