NMS非极大值抑制原理及代码解读

NMS的作用

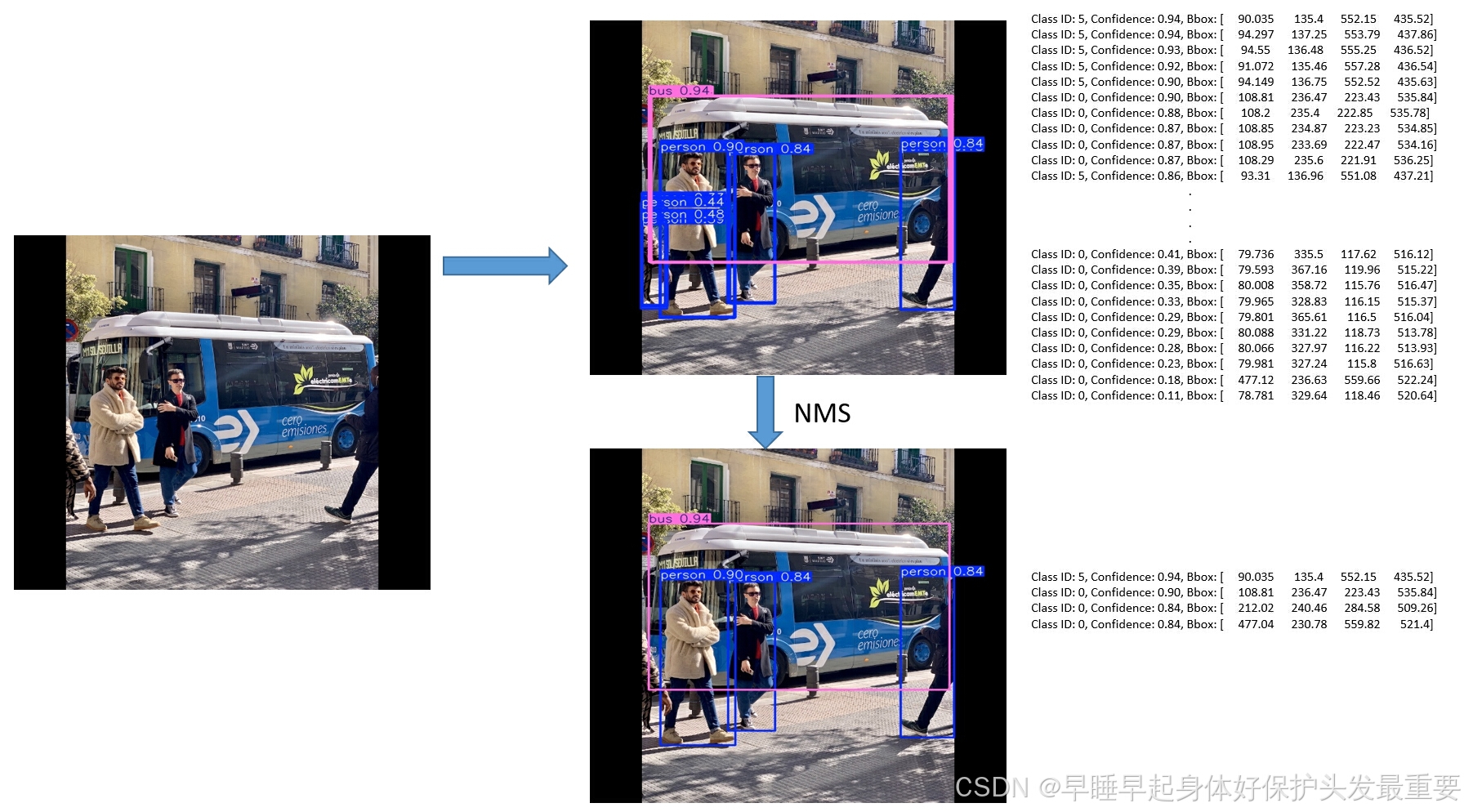

NMS算法的主要作用是去除冗余的检测框，保留最有可能正确检测到目标的框。如下图所示，将同一个检测目标的重复检测框去除。

核心算法

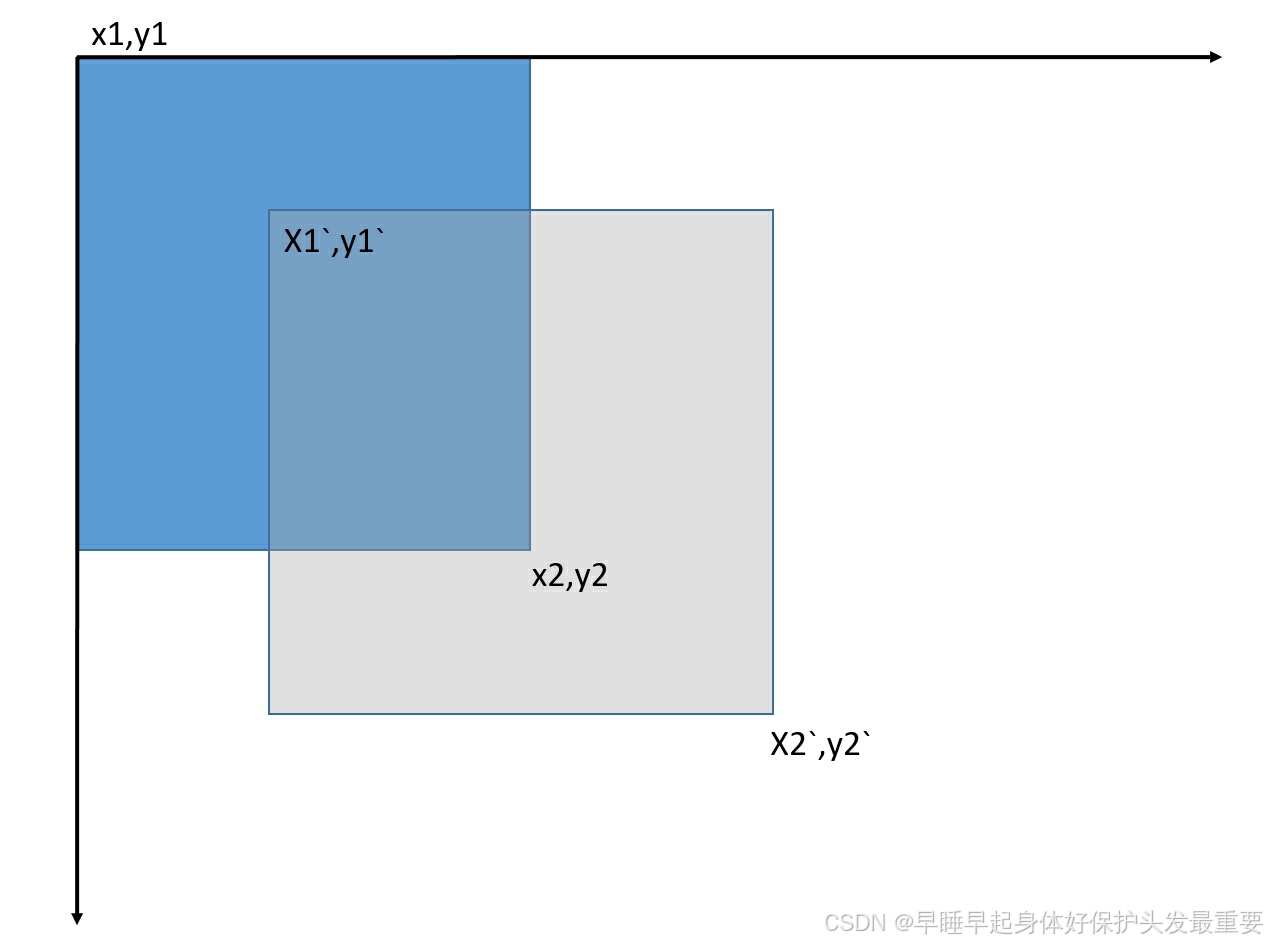

主要通过计算检测框的IOU(交并比)，先计算两个边界框的交集面积，即重叠部分的面积；再计算它们的并集面积，即两个边界框合并后所覆盖的总面积；最后将交集面积除以并集面积，得到的比值就是 IOU这个值的范围在 0 到 1 之间，0 表示两个边界框完全不重叠，1 表示两个边界框完全重合。

1、根据每个边界框的置信度进行降序排列。
2、从排序后的列表中选择置信度最高的边界框，标记为已选，并将其添加到最终的检测结果列表中。
3、计算IOU：对于剩余的每个边界框，计算它与已选边界框的交并比(IOU)。
4、如果某个边界框与已选框的IOU超过了预设的阈值，则剔除这个低置信度的边界框。
重复步骤2-4：继续选择剩余边界框中置信度最高的，重复计算IOU和剔除过程，直到所有边界框都被检查过。

代码如下（rknn_zoo代码）

def nms_boxes(boxes, scores):
    """Suppress non-maximal boxes.

    # Arguments
        boxes: ndarray, boxes of objects.
        scores: ndarray, scores of objects.

    # Returns
        keep: ndarray, index of effective boxes.
    """
    x = boxes[:, 0]
    y = boxes[:, 1]
    w = boxes[:, 2] - boxes[:, 0]
    h = boxes[:, 3] - boxes[:, 1]

    areas = w * h
    order = scores.argsort()[::-1]

    keep = []
    while order.size > 0:
        i = order[0]
        keep.append(i)

        xx1 = np.maximum(x[i], x[order[1:]])
        yy1 = np.maximum(y[i], y[order[1:]])
        xx2 = np.minimum(x[i] + w[i], x[order[1:]] + w[order[1:]])
        yy2 = np.minimum(y[i] + h[i], y[order[1:]] + h[order[1:]])

        w1 = np.maximum(0.0, xx2 - xx1 + 0.00001)
        h1 = np.maximum(0.0, yy2 - yy1 + 0.00001)
        inter = w1 * h1

        ovr = inter / (areas[i] + areas[order[1:]] - inter)
        inds = np.where(ovr <= NMS_THRESH)[0]
        order = order[inds + 1]
    keep = np.array(keep)
    return keep

代码关注

box的格式[x1,y1,x2,y2]，及左上坐标及右下坐标。

计算交集面积

    xx1 = np.maximum(x[i], x[order[1:]])  #交集左上
    yy1 = np.maximum(y[i], y[order[1:]])  #交集左上
    xx2 = np.minimum(x[i] + w[i], x[order[1:]] + w[order[1:]]) #交集右下
    yy2 = np.minimum(y[i] + h[i], y[order[1:]] + h[order[1:]]) #交集右下
    w1 = np.maximum(0.0, xx2 - xx1 + 0.00001)  #避免0
    h1 = np.maximum(0.0, yy2 - yy1 + 0.00001)
    inter = w1 * h1

更新boxs

        ovr = inter / (areas[i] + areas[order[1:]] - inter)
        inds = np.where(ovr <= NMS_THRESH)[0]
        order = order[inds + 1]

ovr 是排序后的boxs(不包含当前box (order[1:] )),与当前box的iou。
使用np.where获取交并比小于阈值NMS_THRESH的索引，即inds，该索引加1即为原order索引。

通过上述计算交集面积及根据阈值更新box列表，循环执行直到所有box都被处理
