如何向 50G-PON 演进？

培训：深入解读50G PON：技术、研发与市场洞察https://www.bilibili.com/cheese/play/ss968229752，欢迎咨询！

对于运营商现网已部署的PON网络，50G-PON满足已部署的PON网络向50G-PON网络的平滑演进。

为什么需要平滑演进？

在网络的演进中，尽可能地利用现网资源与节省升级演进成本，是运营商关注的重点。为了实现已部署的PON网络向50G-PON的平滑演进，满足不同业务的组网需求，已部署的PON网络和50G-PON将在一定时间内共存。

为节约机房部署空间，降低光接入设备能耗，有效利用现网的ODN资源和降低运营商的网络建设成本，局端设备采用多制式共存的光收发合一模块是目前已被验证的最有效方案，因此在向50G-PON演进的过程中对于技术共存可以考虑两步迁移的方式，首先从PON演进到10G PON，然后从10G PON演进到50G-PON网络，在兼顾网络演进和成本的同时实现带宽的持续升级。

50G-PON有以下主要特征支撑已有PON网络向50G-PON网络的平滑演进。

• 50G-PON上行采用US3（1284nm-1288nm）波长选项与GPON、XG(S)-PON的波长规划不重叠，故GPON、XG(S)-PON与50G-PON通过波分复用方式共享ODN网络。

• 50G-PON上行采用US3（1284nm-1288nm）波长选项与10G-EPON（非对称US收窄到1260nm-1280nm）、EPON（US收窄到1290nm-1330nm）的波长规划不重叠，故EPON、10G-EPON与50G-PON通过波分复用方式共享ODN网络。

• 50G-PON与已部署PON网络在业务发放、业务部署操作基本相同，可以共享网管系统和业务发放系统。

与 GPON、XG(S)-PON 共存时 50G-PON 波长选择

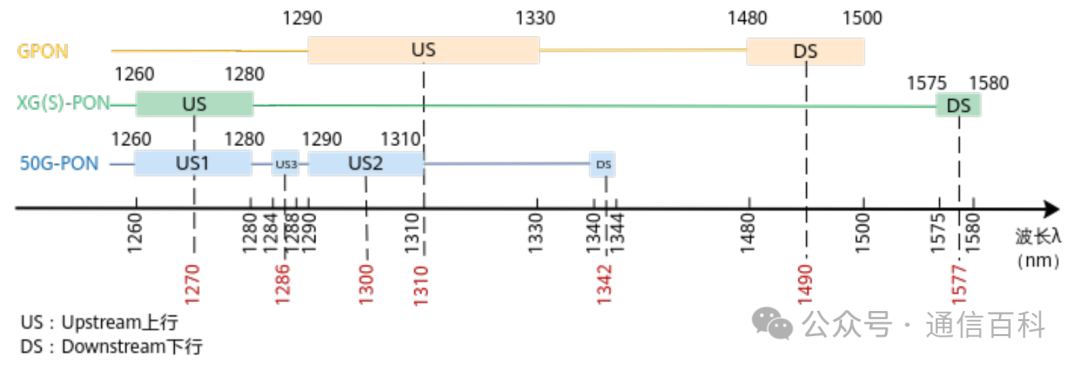

随着50G-PON的G.9804.1标准在现有的上行波长频段US1（1260nm-1280nm）和US2（1290nm-1310nm）中间增加第三个上行波长频段US3（1284nm-1288nm），这样，50G-PON可以采用US3（1284nm-1288nm）波长选项，与GPON、XG(S)-PON的波长不重叠，通过波分方式实现与现网GPON及XG(S)-PON的共存。GPON、XG(S)-PON与50G-PON波长分布如下所示。

（1）与 EPON、10G-EPON 共存时 50G-PON 波长选择

在10G-EPON规模应用之初，运营商已经通过PON企业标准，将非对称10G EPON上行1G速率通道的波长从1260nm-1360nm收窄到1260nm-1280nm，与对称上行10G速率的波长保持一致。另将EPON上行波长从1260nm-1360nm收窄到1290nm-1330nm，因此，50G-PON可以采用US3（1284nm-1288nm）波长选项，通过波分方式实现与现网EPON、10G-EPON的共存。EPON、10G-EPON与50G-PON波长分布如下图所示。

通过三模或双模Combo PON技术实现面向ITU-T和IEEE的PON体系向50G-PON的多代际共存演进。

（2）非对称 50G-PON&XGS-PON&GPON 三模 Combo PON

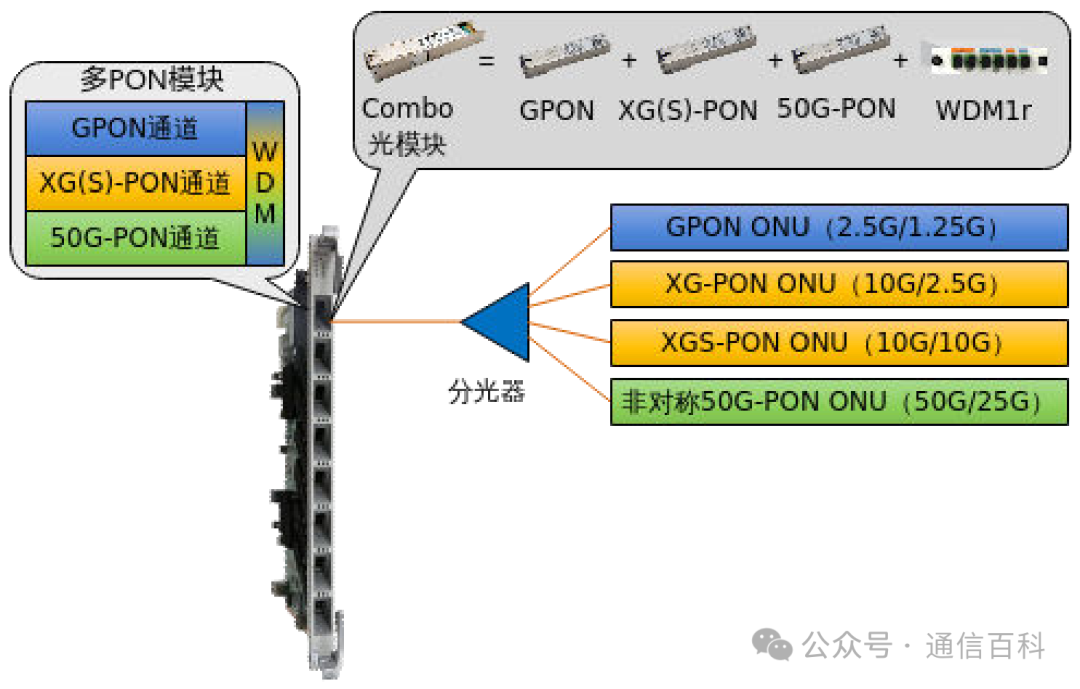

非对称50G-PON&XGS-PON&GPON三模Combo就是通过一个Combo端口支持三种PON技术，同时支持连接多种ONU类型，实现50G-PON、XG(S)-PON和GPON混合建网，以及GPON、XG(S)-PON向50G-PON平滑演进。非对称50G-PON&XGS-PON&GPON三模Combo PON工作原理如下图所示。

非对称50G-PON&XGS-PON&GPON三模Combo单板与对应Combo光模块配合，实现一个Combo端口同时支持GPON ONU、XG(S)-PON ONU和非对称50G-PON ONU。

非对称50G-PON&XGS-PON&GPON Combo光模块集成GPON光模块、XG(S)-PON光模块、非对称50G-PON光模块、WDM合波器于一体，实现共享ODN资源。

–上行方向：上行信号进入非对称50G-PON&XGS-PON&GPON三模Combo端口后，WDM根据波长过滤GPON、XG(S)-PON和非对称50G-PON信号，然后将信号送入通道。

–下行方向：来自GPON、XG(S)-PON和50G-PON通道的信号通过WDM复用，混合信号通过ODN下行到ONU，由于波长不相同，GPON ONU、XG(S)-PON ONU和非对称50G-PON ONU通过内部的波长滤波器选择各自所需的波长来接收信号。

（3）非对称 50G-PON&10G-EPON&EPON（窄频）三模 Combo PON


非对称50G-PON&10G-EPON&EPON（窄频）三模Combo就是通过一个Combo端口支持三种PON技术，同时支持连接多种ONU类型，支持非对称50G-PON、10G-EPON和EPON（窄频）混合建网，以及EPON（窄频）、10G-EPON向50G-PON平滑演进。

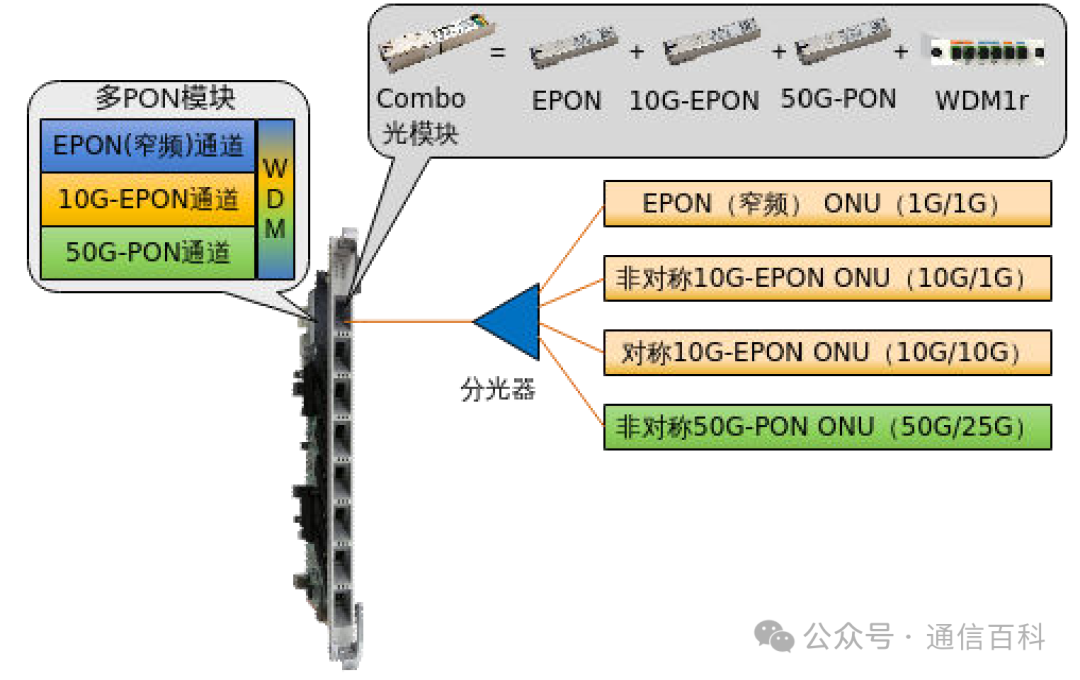

非对称50G-PON&10G-EPON&EPON（窄频）三模Combo PON工作原理如下图所示。

非对称50G-PON&10G-EPON&EPON（窄频）三模Combo单板与对应Combo光

模块配合，实现一个Combo端口同时支持EPON（窄频）ONU、10G-EPON ONU

和50G-PON ONU。

非对称50G-PON&10G-EPON&EPON（窄频）三模Combo光模块集成EPON光模块、10G-EPON光模块、50G-PON光模块、WDM合波器于一体，实现共享ODN

资源。

–上行方向：上行信号进入非对称50G-PON&10G-EPON&EPON（窄频）三模Combo端口后，WDM根据波长过滤EPON（窄频）、对称/非对称10GEPON和非对称50G-PON信号，然后将信号送入通道。

–下行方向：来自EPON（窄频）、10G-EPON和50G-PON通道的信号通过WDM复用，混合信号通过ODN下行到ONU，由于波长不相同，EPON（窄频） ONU、非对称10G-EPON ONU、对称10G-EPON ONU和非对称50G PON ONU通过内部的波长滤波器选择各自所需的波长来接收信号。

（4）GPON 和 XG(S)-PON 共存网络的演进方案

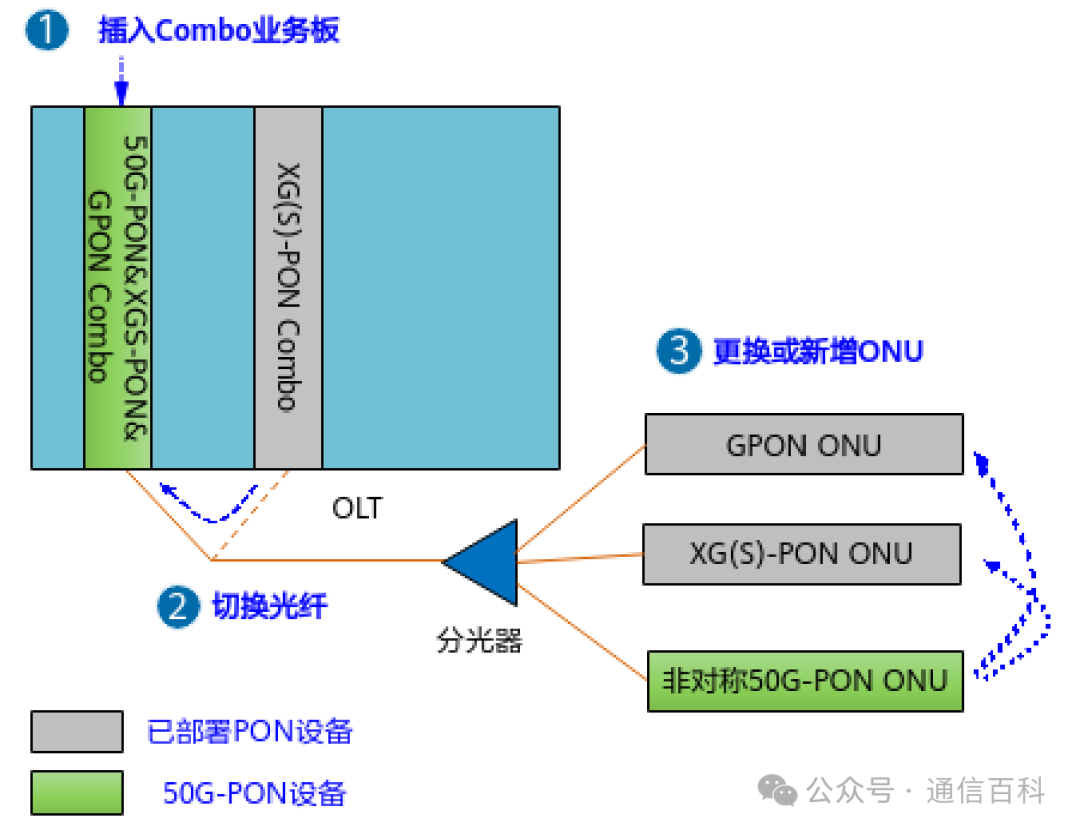

通过增加非对称50G-PON&XGS-PON&GPON三模Combo业务单板方式实现GPON、XG(S)-PON网络向非对称50G-PON网络平滑演进如下图所示。

1.在OLT设备增加非对称50G-PON&XGS-PON&GPON三模Combo业务单板。

2.切换光纤，将XG(S)-PON Combo端口的主干光纤切换到非对称50G-PON&XGS

PON&GPON三模Combo端口。

3.新增非对称50G-PON ONU或替换现网已部署的GPON ONU或XG(S)-PONONU。

（5）EPON 和 10G-EPON 网络的演进方案


此方案介绍通过非对称50G-PON&10G-EPON&EPON（窄频）三模Combo方式实现EPON和10G-EPON网络向50G-PON网络平滑演进。

50G-PON采用与10G-EPON（非对称上行1G速率的波长从1260nm-1360nm收窄到1260nm-1280nm）、EPON（上行波长从1260nm-1360nm收窄到1290nm-1330nm）不同的上下行波长通过波分复用技术可以在一根光纤上同时承载非对称50G-PON和10G-EPON、EPON业务，只需将OLT业务框中的单板更换为非对称50G-PON&10G-EPON&EPON（窄频）三模Combo单板，无需新增外置设备以及相关配套设备，复用现有的ODN网络即可实现10G-EPON向非对称50G-PON的平滑升级和演进不仅可以节约机房空间和施工成本，还能提升部署和运维效率。

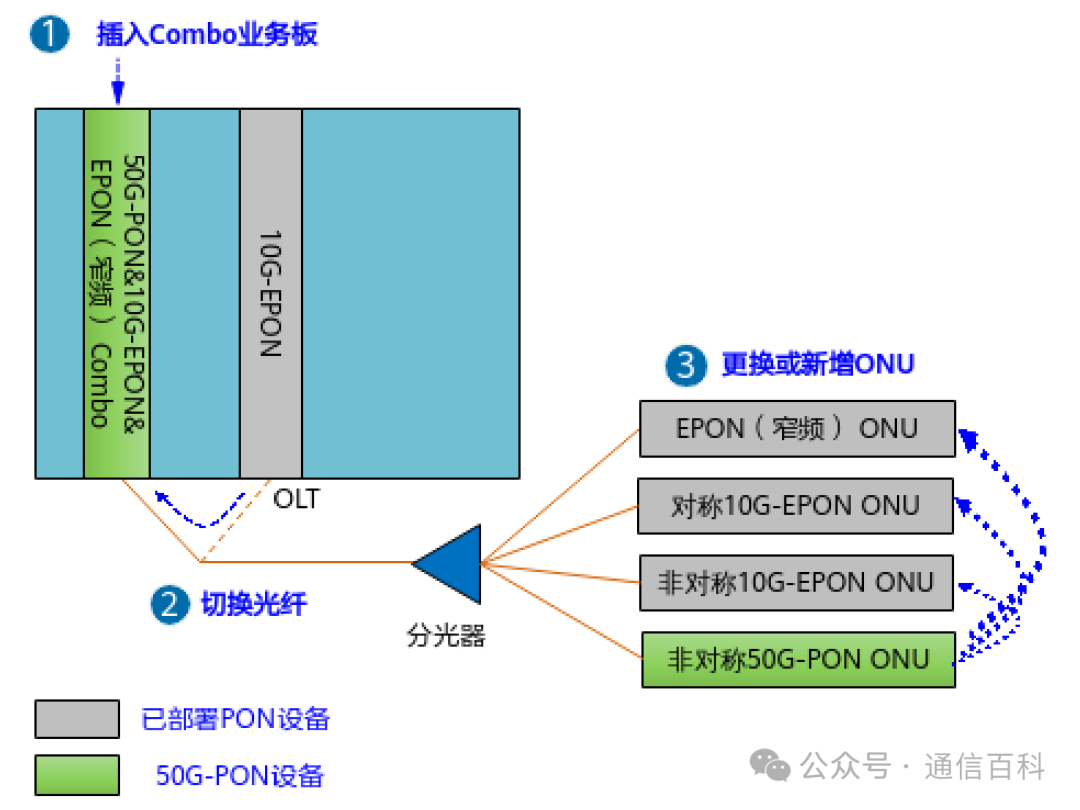

通过增加非对称50G-PON&10G-EPON&EPON（窄频）三模Combo业务单板方式实现10G-EPON网络向非对称50G-PON网络平滑演进如下图示。

1.在OLT设备增加非对称50G-PON&10G-EPON&EPON（窄频）三模Combo业务单板。

2.切换光纤，将10G-EPON端口的主干光纤切换到非对称50G-PON&10G  EPON&EPON（窄频）三模Combo端口。

3.新增非对称50G-PON ONU或替换现网已部署的10G-EPON ONU或EPON（窄

频） ONU。
