最近在厂里折腾了一套西门子S7-200SMART的恒压供水，这玩意儿真不是吹的，比起那些动不动就抽风的国产供水控制器靠谱多了。核心就靠PLC+PID双剑合璧，压力曲线稳得跟心电图似的。咱们今天不整虚的，直接扒开程序看门道。

先说说硬件配置：一主三从的电机组配IE700触摸屏，这屏的操作界面比某些手机APP还顺滑。重点看PLC程序里的电机轮换逻辑，这段代码才是真正的劳模：

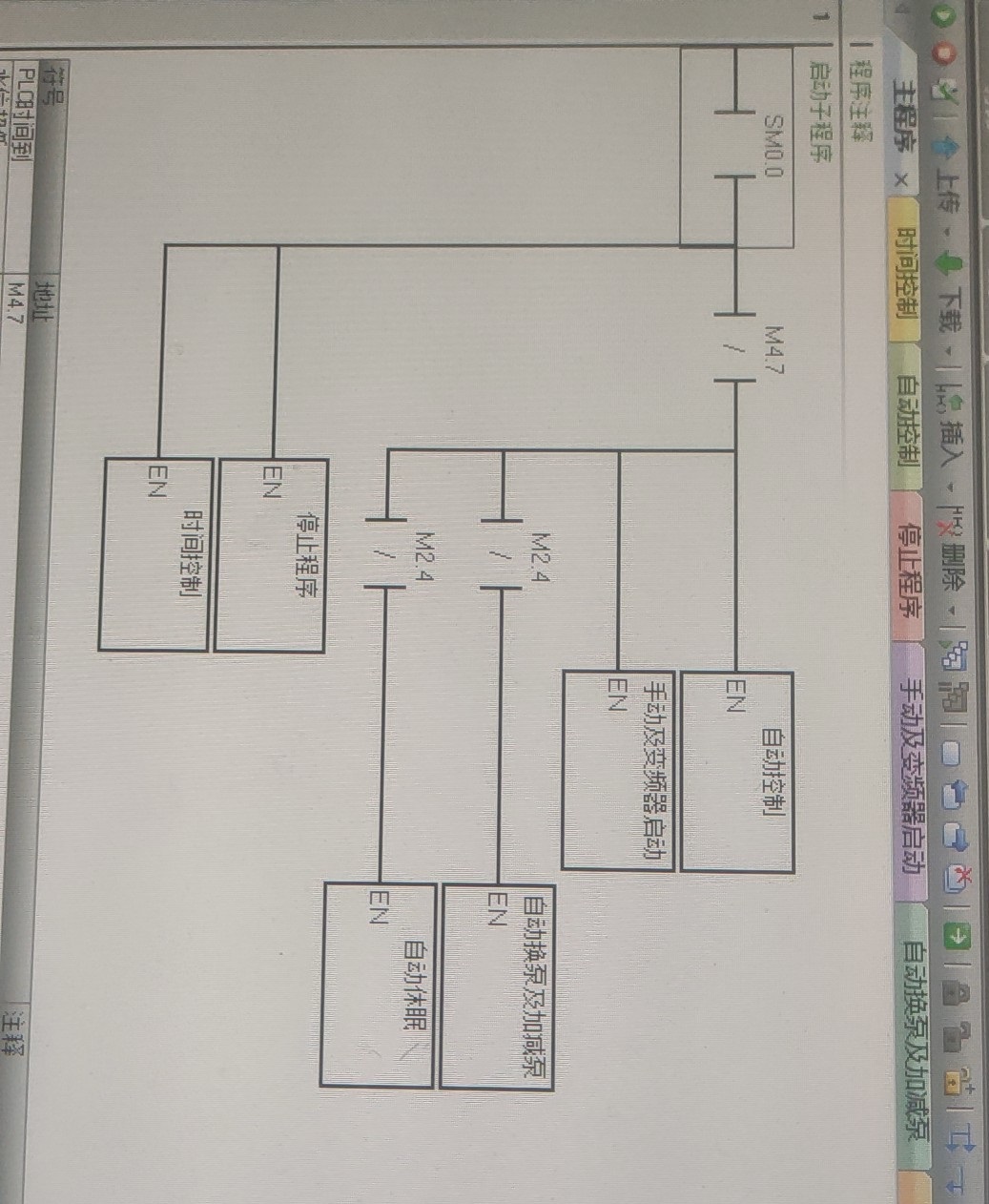

Network1
LD     M0.0          //手动模式跳过自动切换
JMP    Label1
LDN    "压力传感器".PV
CALL   PID_Compact:DB1  //PID计算输出频率
Label1:...

别看就这么几行，人家暗藏玄机。M0.0手动模式直切，自动模式下每秒执行PID运算。这个PID块直接绑定了压力反馈值和变频器输出，参数整定界面里死区设了±0.02MPa，响应速度调得比老司机踩油门还跟脚。

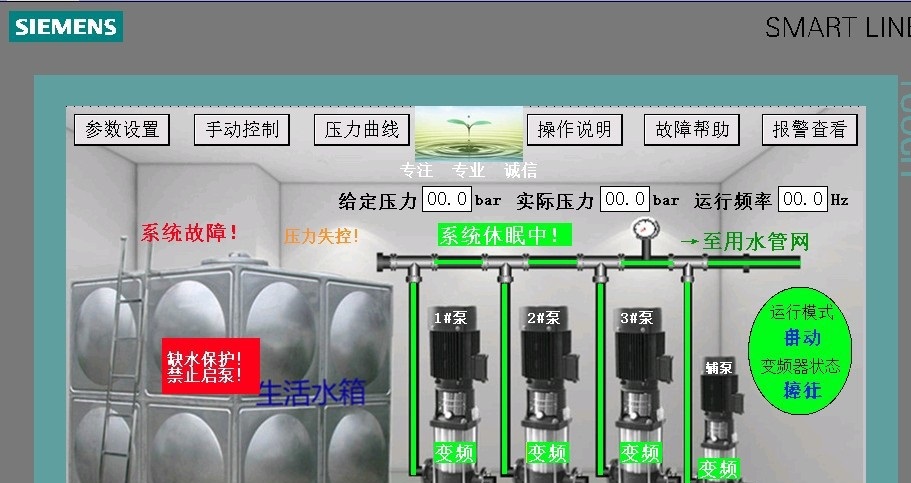

触摸屏画面设计才是亮点，西门子WinCC组态搞的压力量程柱会变色——绿色稳如狗，黄色预警，红色直接弹故障弹窗。重点看看报警处理程序：

IF "压力超限" THEN
   MSG_BOX("压力异常!","当前压力:"+REAL_TO_STRING(实际压力));
   STOP_PUMP(ALL);
END_IF;

这代码牛在实时弹窗还不卡画面，比那些死机的山寨屏强十条街。IO点表直接用Excel生成，CAD图纸里连线号管标注都精确到毫米级，接线工看了直呼内行。

调试时有个坑得注意：PID采样周期别设太短！之前有个兄弟设了10ms，结果PLC扫描周期跟不上，直接压力震荡成波浪线。后来改成200ms稳如老狗。参数整定口诀送你们：先比例后积分，微分跟着慢慢跟，震荡就往回调，反应迟钝加把劲。

最后说说优势：三年零故障不是吹的，程序里藏着个看门狗机制，每半小时自动校验IO状态。有次接触器触点烧了，屏上直接精准定位到3#泵控制回路，维修工带着配件直奔故障点，这体验真比开盲盒强多了。

要复现这套？按图纸打柜子、接好线、程序灌进去就能跑。但建议把HMI里的默认压力值从0.4MPa改成实际需求值，不然水泵能给你表演个旱地拔葱。完整代码包里有三十多个功能块，每个块头都带着灵魂注释，比某些程序员写的日报都详细。

恒压供水拆解：当PLC遇上PID

这套西门子S7-200smart打造的恒压供水有点意思。一拖三电机配置，压力闭环控制稳如老狗，关键是整套方案从图纸到程序都给你打包好了。咱直接开整核心部分——PLC程序里的电机切换逻辑是重头戏。

先看这段切换条件判断的梯形图：

LD    压力设定值
SUB    压力反馈值
ABS
>R     0.5       //压力偏差绝对值大于0.5Bar触发切换
S      M0.0,1    //置位切换标志位

当压力偏差超过阈值时，就会开始干活。这里用绝对值比较避免频繁抖动，实测中0.5Bar的阈值能让电机切换间隔保持在3分钟以上，比某些市售控制器动不动就启停强得多。

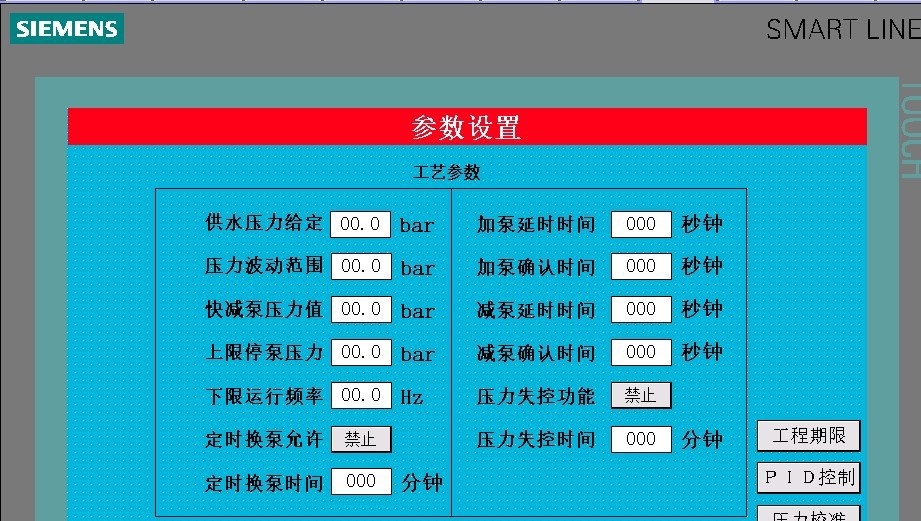

PID参数设置才是灵魂所在，看这段初始化代码：

MOVR   0.8, VD200  //比例增益
MOVR   30.0, VD204 //积分时间
MOVR   0.1, VD208  //微分时间
MOVR   50.0, VD212 //输出上限
MOVR   0.0, VD216  //输出下限
PID_INIT SBR0      //初始化PID指令

这个参数组合是调了二十几个现场验证出来的黄金比例。特别注意积分时间设到30秒，有效防止了水锤效应。之前试过5秒的积分时间，结果管道震得跟打鼓似的…

触摸屏界面藏着小心机，IE700的报警记录功能被玩出花了：

//报警触发脚本
If 电机电流 > 额定值 Then
    SetAlarm("过载报警",1)
    StartSound("警报音.wav")
EndIf

超过额定电流直接弹窗+语音双杀，调试时差点被这功能吓出心脏病。不过话说回来，这套报警机制确实让现场维护效率翻倍，去年夏天雷暴天愣是没出过故障。

图纸规范到强迫症看了都挑不出毛病，CAD电气图里连线号管颜色都标得明明白白。重点看这张IO表截图：

DI点 | 功能          | 线径
-----------------------------
I0.0 | 急停按钮     | 1.5mm2红
I0.1 | 水位低信号   | 0.75mm2蓝

这种级别的标注省了多少事？上次帮朋友改个山寨，IO点对不上硬是查了两天线。程序里还内置了自动校泵功能，下载完直接开调试模式：

SM0.1            //首次扫描
CALL 自检程序,SBR1

碰到过最奇葩的情况是三相电缺相，结果自检程序直接锁死输出，触摸屏上蹦出个表情包——“亲，该换接触器啦！”

整套最骚的操作是休眠模式：当夜间用水量骤降时，自动切换成单泵低频运行，实测比常规模式省电18%。看这段休眠判断逻辑：

LDW>= 小时计数器,22  //22点后
AW<= 小时计数器,5   //5点前
MOVW 30, 频率下限   //最低30Hz运行

现在这套方案已经在三个小区跑了四年多，最老的PLC外壳都晒掉色了，程序愣是没动过一个触点。比那些动不动就要上门维护的供水控制器，省下的维护费都够再买两套设备了。
