实例: S7-1200一拖三恒压供水程序 + PID + 触摸屏 | 包含PLC程序、触摸屏程序、项目图纸、验证案例

全套S7-1200一拖三恒压供水程序样例+PID样例+触摸屏样例 。
1、此程序采用S7-1200PLC和KTP1000PN触摸屏人机执行PID控制变频器实现恒压供水.

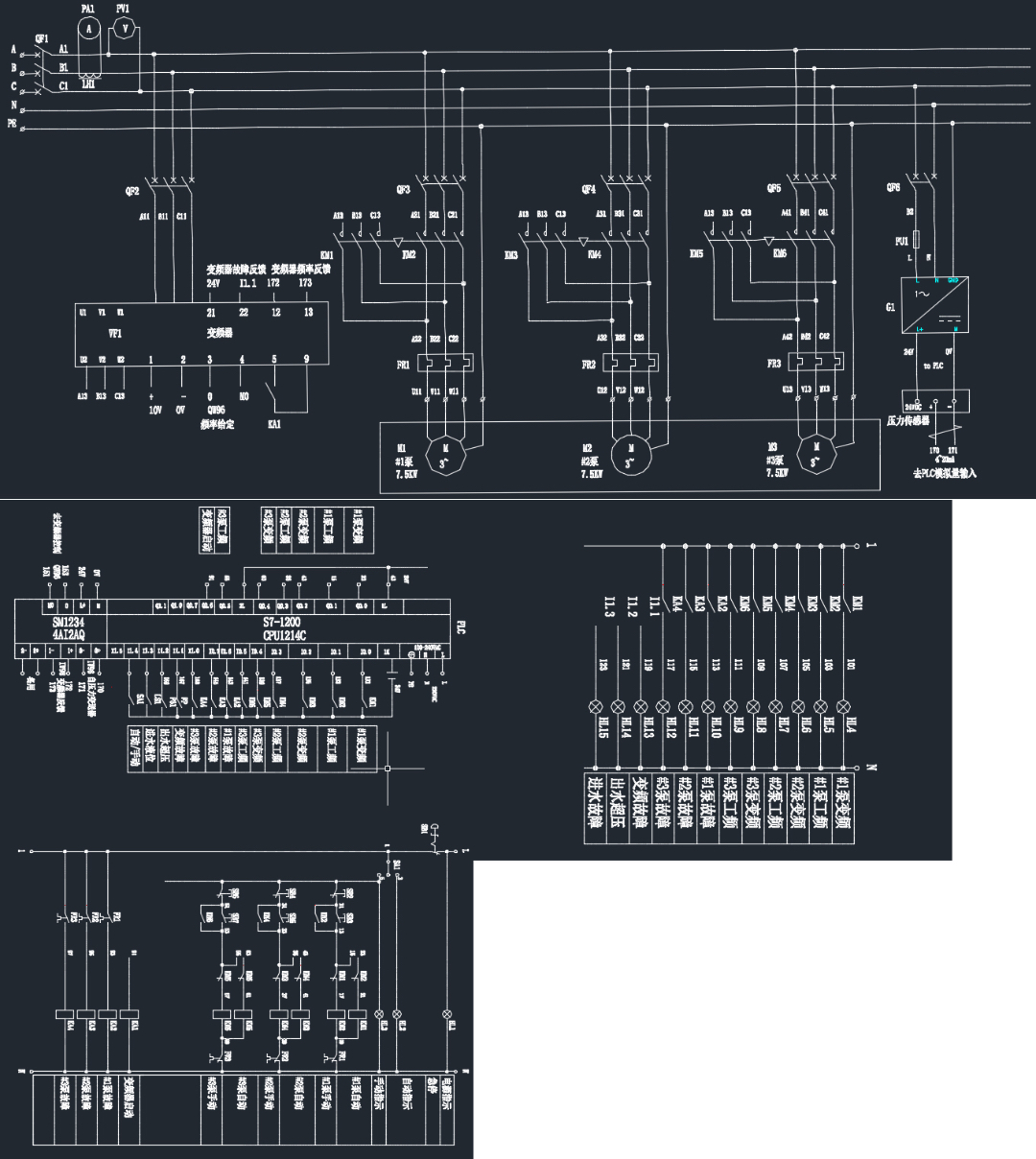

商品包括plc程序，触摸屏程序，项目图纸（重要）！
2.程序为实际操作项目案例程序，程序带有注释说明。
PLC程序打开软件版本为西门子博图V13以上均可打开。
实际工程已验证

YID:7710663778688046

记忆已流年

全套S7-1200一拖三恒压供水程序样例+PID样例+触摸屏样例

摘要：
本文介绍了一套基于S7-1200 PLC和KTP1000PN触摸屏的一拖三恒压供水系统的程序样例，包括了PLC程序、触摸屏程序和项目图纸。该程序经过实际操作项目的验证，并带有详细的注释说明。本文将从程序结构、功能实现、项目验证等方面进行详细分析，旨在为读者提供一个实际可行的技术方案。

1. 引言
   在现代城市供水系统中，恒压供水系统被广泛应用。它通过PID控制变频器的输出频率来实现水泵的恒压供水，保证了用户在不同用水量和水压条件下的水压稳定性。本文将采用S7-1200 PLC和KTP1000PN触摸屏来搭建一套恒压供水系统，通过编写相应的PLC程序和触摸屏程序实现恒压供水功能。

2. 系统结构
   本系统由S7-1200 PLC、KTP1000PN触摸屏、变频器和水泵组成。PLC负责实时控制和数据处理，触摸屏提供人机交互界面，变频器控制水泵的转速以实现恒压供水。

3. PLC程序设计

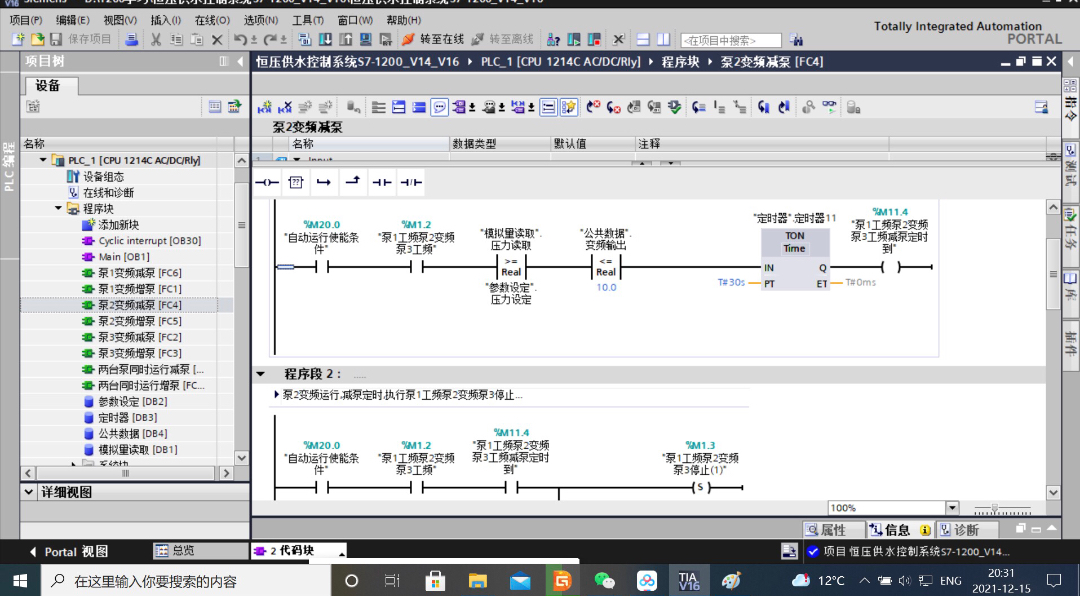

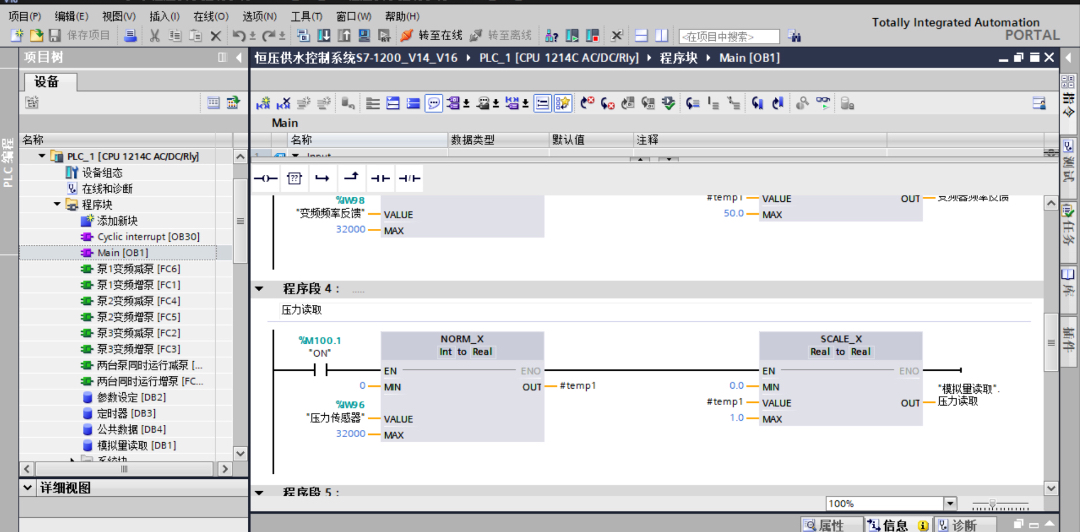

   PLC程序采用西门子博图软件V13以上版本编写。程序主要包括以下几个模块：

3.1 系统初始化模块
在系统初始化模块中，首先进行硬件初始化，包括各个输入输出模块的初始化和设备通信的初始化。然后进行系统参数的初始化设置，包括PID控制器参数、压力传感器校准参数等。

3.2 变频器控制模块
变频器控制模块实现了PLC对变频器的控制和监控。根据PID算法计算出的控制量，并通过通信接口发送给变频器，调整水泵的转速。同时，该模块实时监测水泵的运行状态、输出流量和压力等参数，并将数据传递给触摸屏进行显示。

3.3 通信模块
通信模块负责PLC与触摸屏之间的数据交互。通过建立数据通信连接，实现PLC与触摸屏之间的实时数据传输。触摸屏通过读取PLC的数据来获取当前的压力、流量等参数，并根据用户的操作发送相应的控制指令给PLC。

4. 触摸屏程序设计

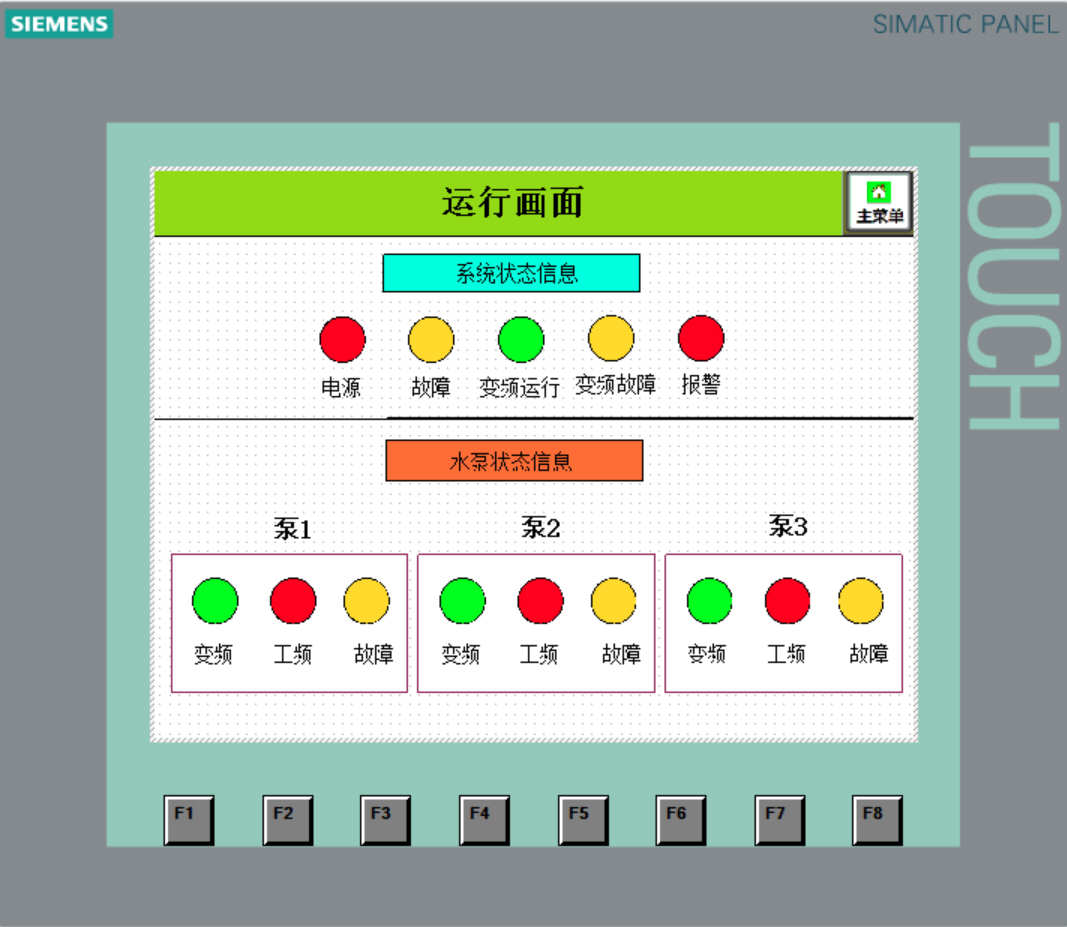

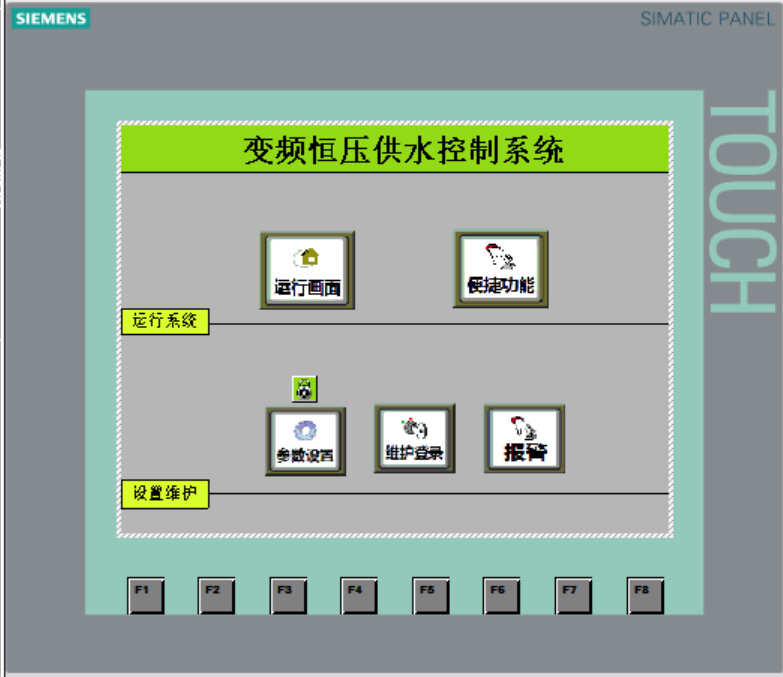

   触摸屏程序通过与PLC的通信实现与用户的交互界面。用户可以通过触摸屏进行参数设置、数据查询和操作控制等功能。具体功能包括：

4.1 参数设置功能

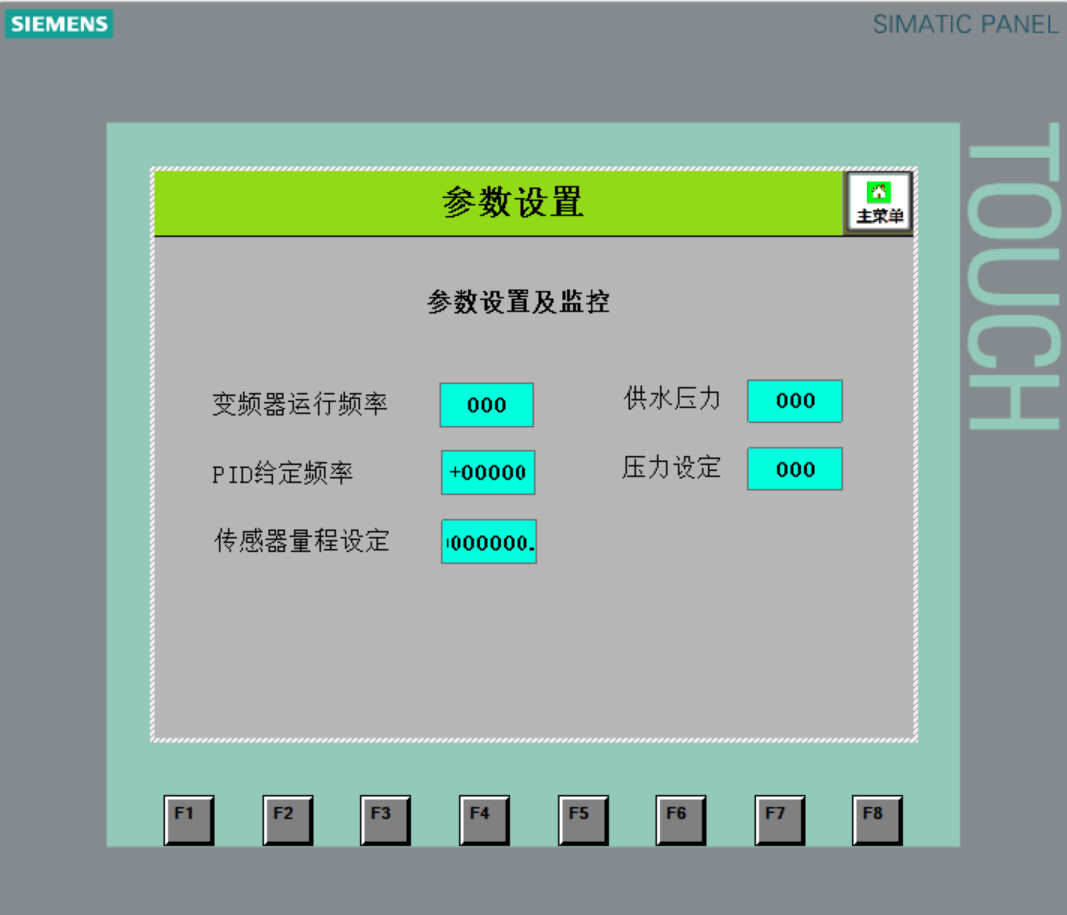

用户可以通过触摸屏界面设置PID控制器的参数，包括比例系数、积分时间和微分时间等。

4.2 数据查询功能
触摸屏可以实时查询恒压供水系统的当前状态，包括压力、流量和水泵转速等参数的显示。

4.3 操作控制功能
用户可以通过触摸屏界面进行手动控制，包括启停水泵、调节水泵转速和设置目标压力等操作。

5. 项目验证
   本程序样例经过实际操作项目的验证，已成功应用于恒压供水系统。通过与实际设备的配合使用，在不同的用水量和水压条件下，恒压供水系统能够稳定地维持所设定的目标压力。

6. 结论
   本文介绍了一套基于S7-1200 PLC和KTP1000PN触摸屏的一拖三恒压供水系统的程序样例。从程序结构、功能实现和实际项目验证等方面进行了详细分析。该程序样例具有可靠性、稳定性和实用性，可以作为恒压供水系统设计和开发的参考。希望本文对读者在恒压供水系统的设计和开发方面有所帮助。

以上相关代码,程序地址：http://wekup.cn/663778688046.html
