基于OpenCV实现的灰度图幻影坦克

对于png透明图片，在QQ，贴吧等平台上，看缩略图时默认是以白色为背景，而点开看原图时默认是以黑色为背景，基于此显示逻辑可以实现一种图像，看缩略图时是表图，看原图时是里图，这就是幻影坦克。

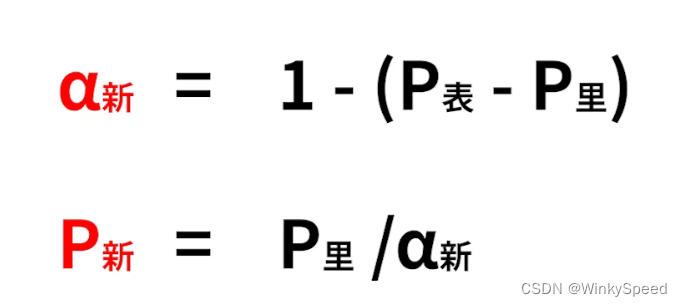

基于图像线性融合原理，公式：g(x)=α*f(x)+(1-α)h(x)，可以假设最后生成图与白色叠加得到表图，最后生成图与黑色叠加得到里图，套用公式即可得到幻影坦克的理论公式：

公式和原理都源自B站视频，BV1kV411v7fR，讲的很细致。

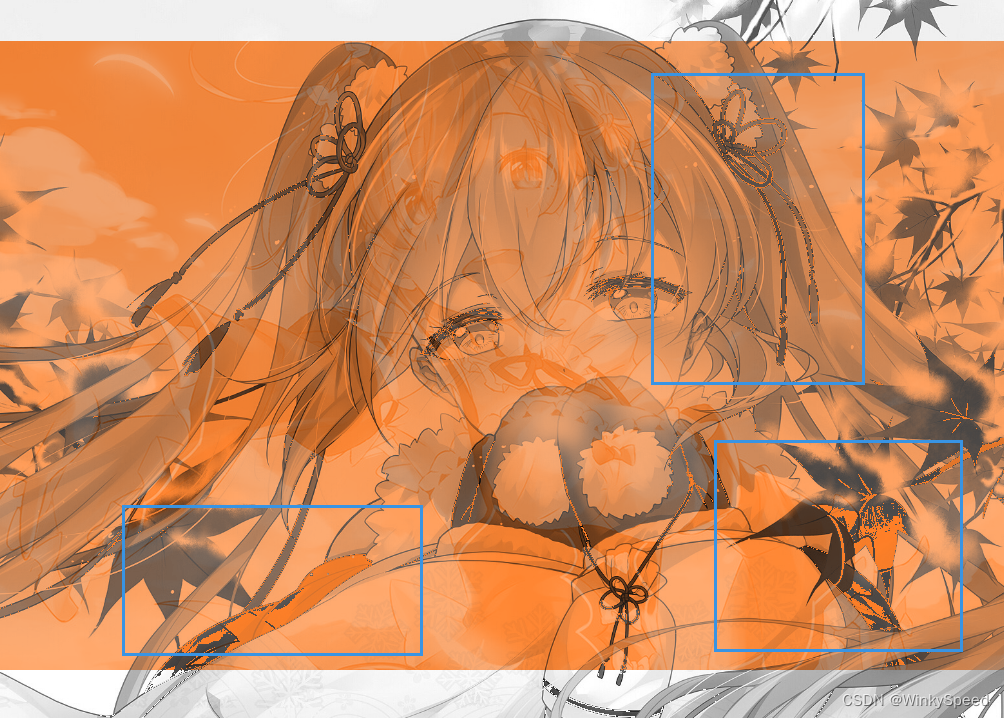

需要注意的是，公式里α透明度有一项是表图的灰度值减里图灰度值，必须保证这个值时刻大于0，不然会出现α值大于255的情况，造成错误，即里图显示时出现表图部分，如图：

在我把背景换成橙色以后，图中错误部分也显示为橙色，所以判断为这些地方透明度计算出现问题。



经过初步分析得到：显示错误的地方在原图中的灰度值非常低，导致P表-P里小于0，使α超出上限，造成完全透明。

如何保证P表-P里大于0？我的想法是里图调暗一些，最后保证表图每一像素的灰度大于里图灰度即可。

经过一段时间的调试，我得到了我的解决办法：以里图尺寸为基准，遍历全部像素点，分别读取表图和里图的灰度，将读取到的里图灰度乘0.35，灰度的范围是0-255，因此最大值255*0.35=89.25。对于表图的灰度，如果出现小于上面这个值的灰度，就给他强行赋值为100，这样一定能够保证P表-P里大于0，α正常，里图显示正常。

可能会有人问：改变了表图灰度，会不会对最终结果造成影响？这个问题我还不清楚，但是根据生成的幻影坦克来看，这点影响可以忽略不计。

希望大神指点更好的方法以保证α不出问题。

最后附上源码

#include<opencv2/opencv.hpp>
#include<iostream>

using namespace std;
using namespace cv;

int main()
{
	Mat A_origin = imread("A.jpg", 0);
	Mat A;

	Mat B = imread("B.jpg",0);

	resize(A_origin, A, B.size());				//以里图尺寸resize表图

	Mat C = Mat::zeros(B.size(), CV_8UC4);		//以里图尺寸为基础创建新图

	int PA, PB, PC;
	int Alpha;

	for (int i = 0; i < B.rows; i++)
	{
		for (int j = 0; j < B.cols; j++)
		{
			PA = (int)A.at<uchar>(i, j);
			PB = ((int)B.at<uchar>(i, j)) * 0.35;

			if (PA < 100)					//解决问题的关键
			{
				PA = 100;
			}

			Alpha = 255 - (PA - PB);

			if (Alpha == 0)
			{
				Alpha = 1;
			}

			PC = (int)(255 * PB / Alpha);

			C.at<Vec4b>(i, j) = Vec4b(PC, PC, PC, Alpha);

		}
	}

	imwrite("Mirage Tank.png", C);



}
