MOS管使用---如何选取合适的过驱动电压？

李白不吃坚果

已于 2025-02-28 21:09:11 修改

阅读量1.6k

点赞数 45

文章标签：学习

于 2025-02-28 20:38:23 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/XC86866812/article/details/145936526

版权

一、基础知识

（一） $\frac{{{g_m}}}{{{I_d}}}$ 跨导电流效率

$gmoverid = \frac{{{g_m}}}{{{I_d}}}$ 表示为跨导和漏极电流的比值，表现为单位漏极电流可以转换的电导。该值越大，mos管的精度越高。

（二） ${f_T}$ 截止频率

${f_T}$ 称为截止频率或者特征频率，可以用 $fug$ 代指，表现为mos管0dB时输入信号的频率。该值越大，mos管的速度越快。

由 ${I_2} = {{\rm{g}}_m}{V_{GS}}$ ， ${{I}_{1}}={{V}_{GS}}\centerdot \text{s}{{C}_{gs}}$ ， ${{I}_{1}}={{I}_{2}}$ ， $s=j\varpi =j2\pi f$

则可以得到 ${{f}_{T}}=\frac{{{g}_{m}}}{2\pi {{C}_{gs}}}$ 。

---------------------------------------------------------------------------------------------------------------------------------

二、理论分析

1. $\frac{{{g}_{m}}}{{{I}_{D}}}=\frac{\frac{2{{I}_{D}}}{{{V}_{GS}}-{{V}_{TH}}}}{{{I}_{D}}}=\frac{2}{{{V}_{GS}}-{{V}_{TH}}}$ ，则跨导电流效率随着过驱动电压的增大而减小。

2. ${{f}_{T}}=\frac{{{g}_{m}}}{2\pi {{C}_{gs}}}=\frac{{{\mu }_{n}}{{C}_{ox}}\frac{W}{L}\left( {{V}_{GS}}-{{V}_{TH}} \right)}{2\pi \cdot \frac{2}{3}WL{{C}_{ox}}}$ ，则截止频率随着过驱动电压的增大而增大。

分析：我们希望 $\frac{{{g_m}}}{{{I_d}}}$ 越大越好， ${f_T}$ 越大越好，但是过驱动电压却导致他们一个增大一个减小。所以我们可以选取一个过驱动电压，使得mos管的 $\frac{{{g}_{m}}}{{{I}_{D}}}\centerdot {{f}_{T}}$ 最大，则此时的过驱动电压就完成了mos管精度与速度的折衷。

我们可以通过 $\frac{{{g}_{m}}}{{{I}_{D}}}\centerdot {{f}_{T}}$ 的值来评估我们的过驱动电压的好坏。

---------------------------------------------------------------------------------------------------------------------------------

三、仿真分析

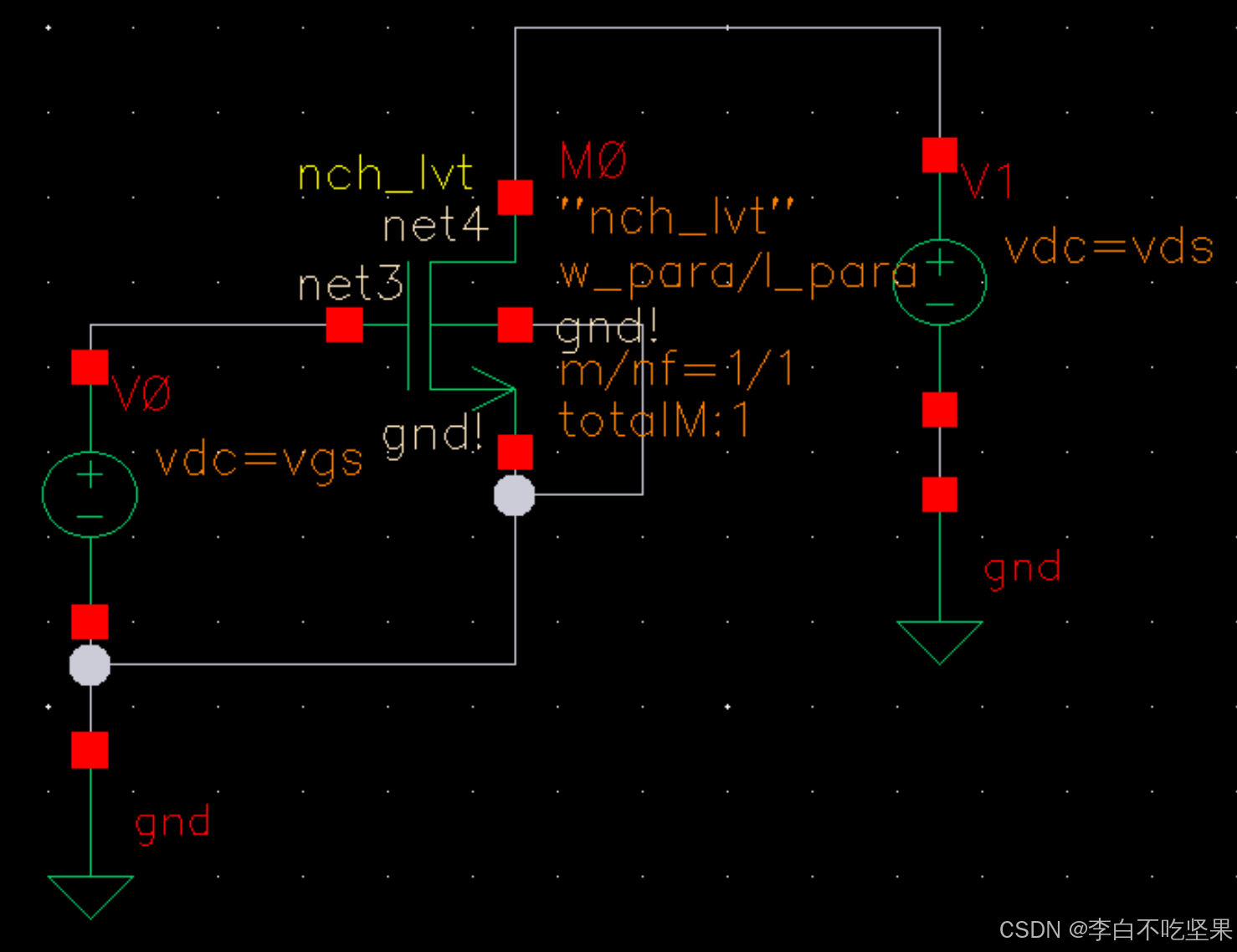

仿真的电路如下图所示。

将栅源电压 ${{V}_{GS}}$ 设置成一个变量进行直流扫描，然后对mos管的参数进行分析。

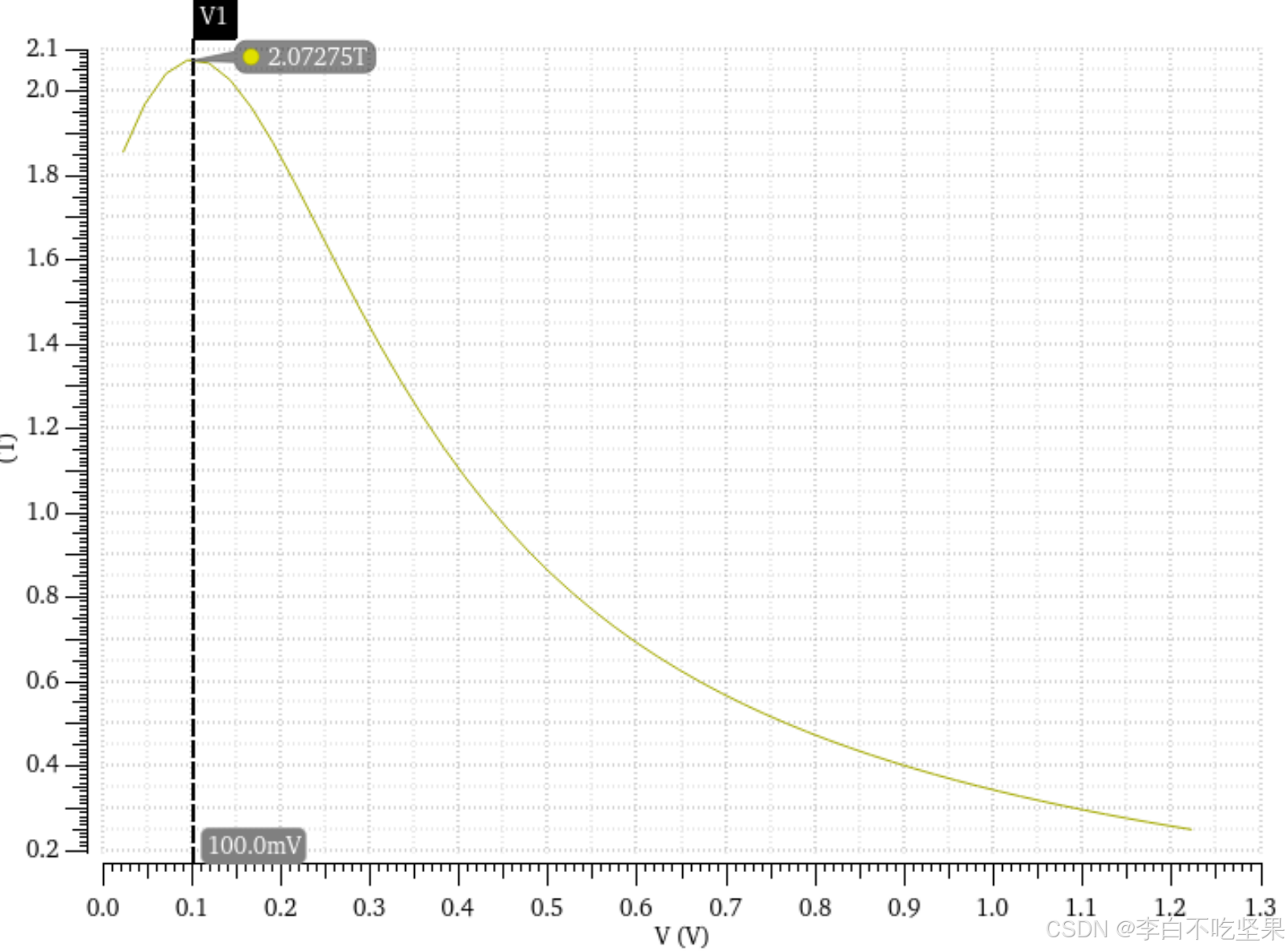

1.横坐标为 ${{V}_{GS}}-{{V}_{TH}}$ ，纵坐标为 $\frac{{{g}_{m}}}{{{I}_{D}}}\centerdot {{f}_{T}}$ 。得到如下结果。

分析，可以看到当 ${{V}_{GS}}-{{V}_{TH}}$ 取值为100mV时，纵坐标取得最大值。

2.横坐标为 $\frac{2{{I}_{D}}}{{{g}_{m}}}$ ，纵坐标为 $\frac{{{g}_{m}}}{{{I}_{D}}}\centerdot {{f}_{T}}$ 。得到如下结果。

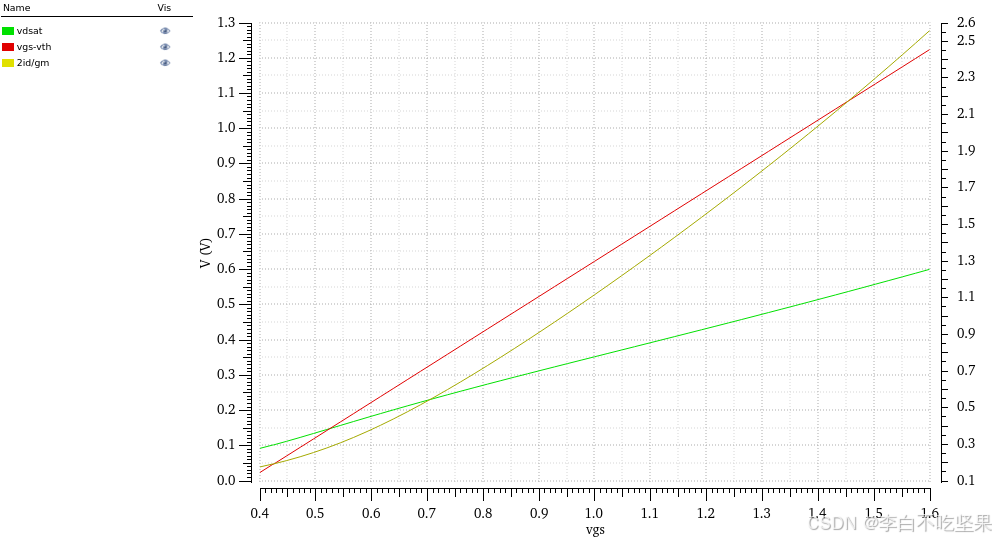

首先从书本上我们学习到了过驱动电压 ${{V}_{Dsat}}={{V}_{GS}}-{{V}_{TH}}=\frac{2{{I}_{D}}}{{{g}_{m}}}$ ，但是这是理想的状况，在实际的过程中，由于存在二级效应的影响，导致这三个值并不是完全相等的。

分析：从仿真结果可以看到这三个值不是相等的。

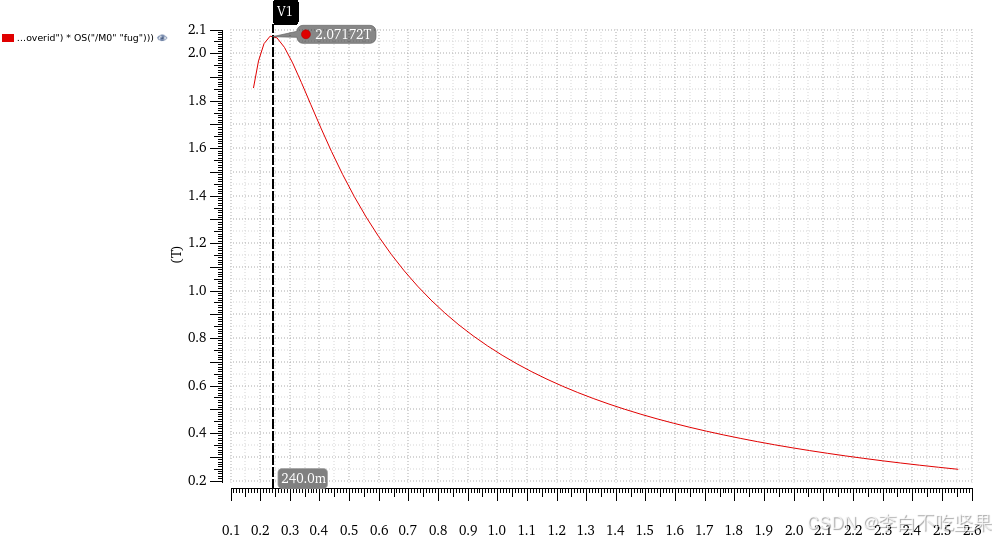

我们使用 $\frac{2{{I}_{D}}}{{{g}_{m}}}$ 作为横坐标继续仿真。

可以看到当其值取到240mV时，取到最大值。

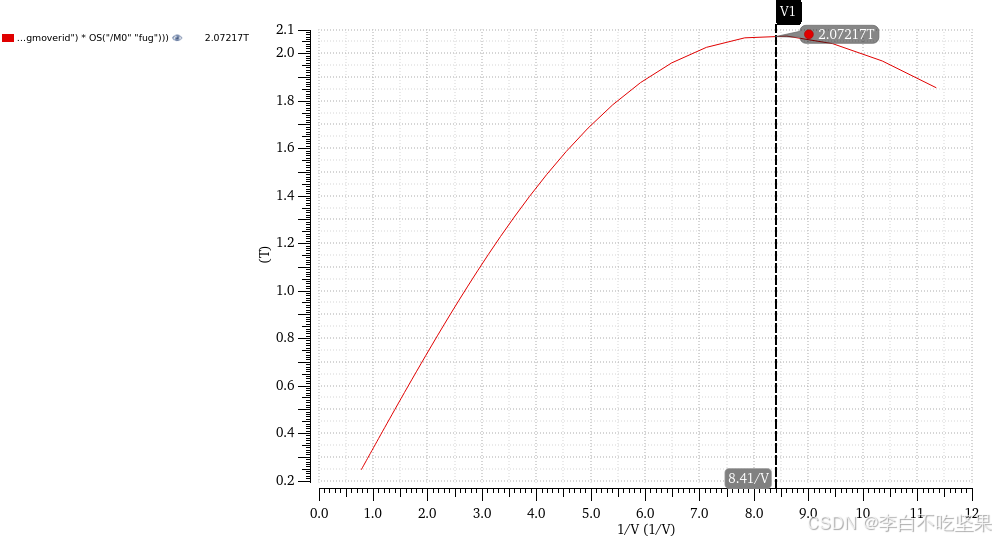

3.横坐标为 $\frac{{{g_m}}}{{{I_d}}}$ ，纵坐标为 $\frac{{{g}_{m}}}{{{I}_{D}}}\centerdot {{f}_{T}}$ ，仿真结果如下图所示。

分析： $gmoverid$ 的取值在8~9之间较好。

4.分析当mos管的栅长发生变化时，这个最佳过驱动电压的取值的变化情况。

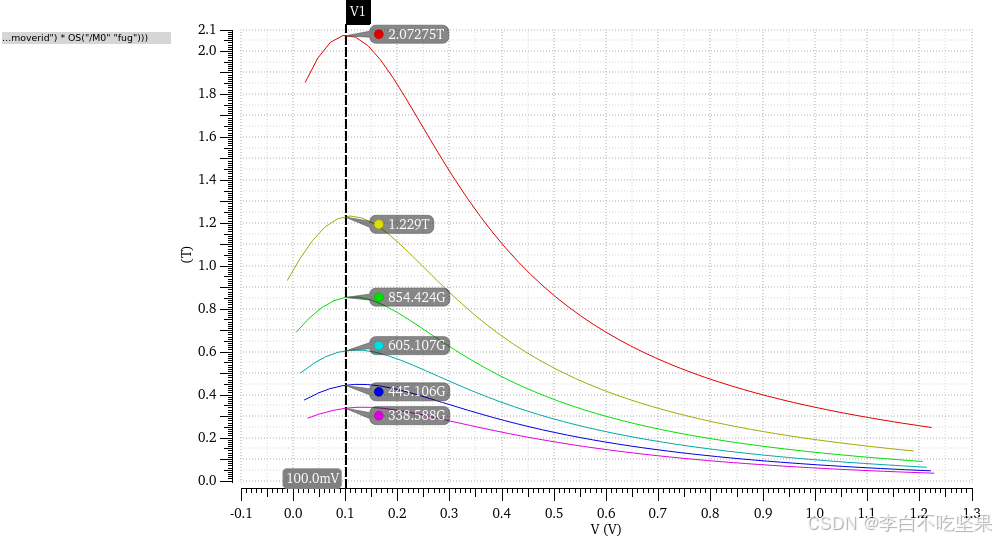

横坐标为 ${{V}_{GS}}-{{V}_{TH}}$ ，纵坐标为 $\frac{{{g}_{m}}}{{{I}_{D}}}\centerdot {{f}_{T}}$ ，改变栅长重复扫描，得到如下结果。

分析：当栅长该改变时，最佳的过驱动电压取值不变，为100mV。

学习视频：Why Vdsat=200mV in 180nm CMOS_哔哩哔哩_bilibili

本人目前大四，研究生转专业到集成电路，正在学习相关知识，欢迎各位批评指正，谢谢！
