Cadence virtuoso 瞬态仿真的波形是很细的虚线------解决办法

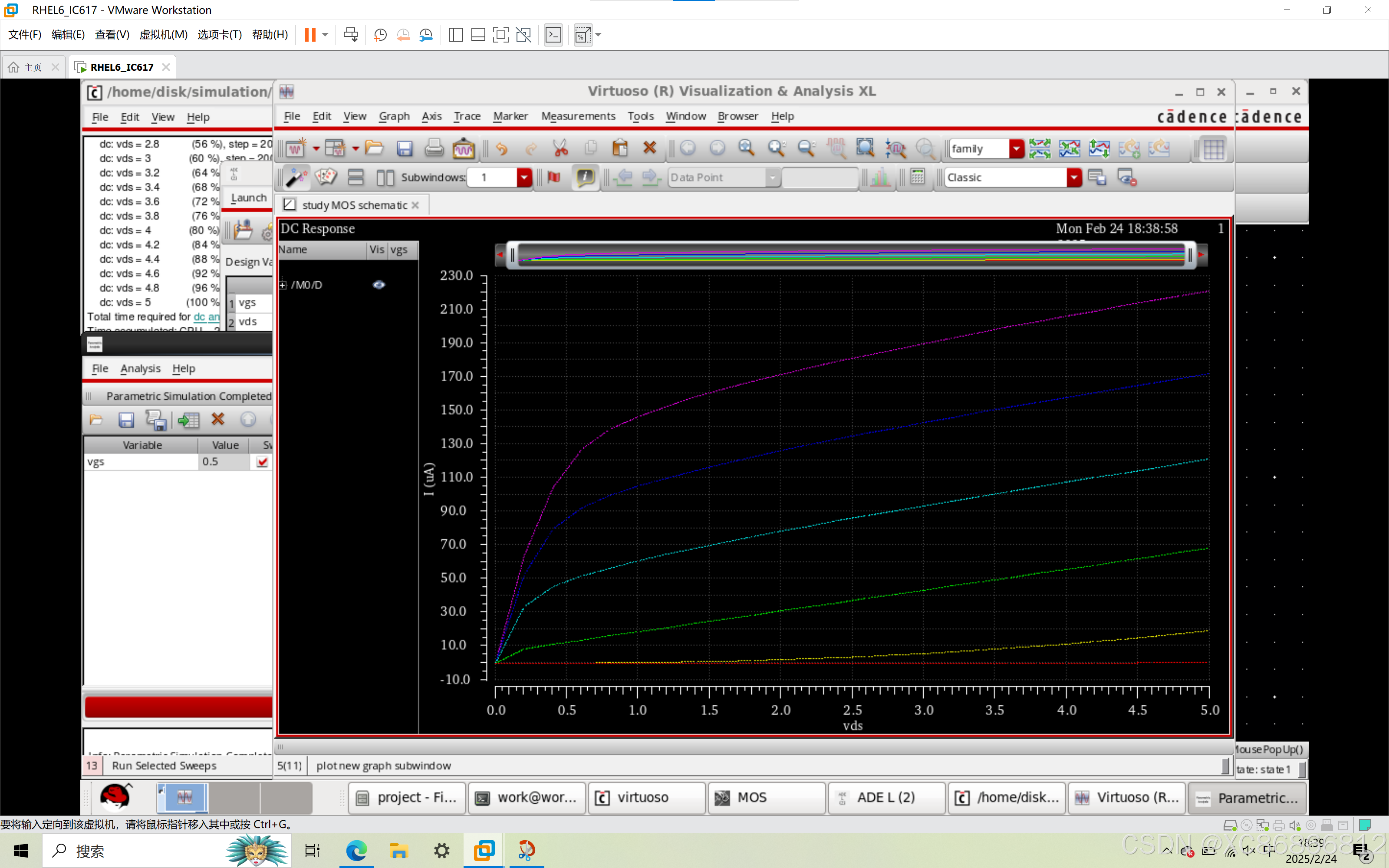

当我们使用一个新的工艺库时，会出现绘制的曲线显示不清晰的情况，如下图所示。这是因为软件设置的默认是虚线的形式。下面介绍修改的方法。

修改的方法：

1.在CIW界面，点击tools;

2.找到Display resource manager，点击；

3.点击edit;

4.进入如下图所示界面；

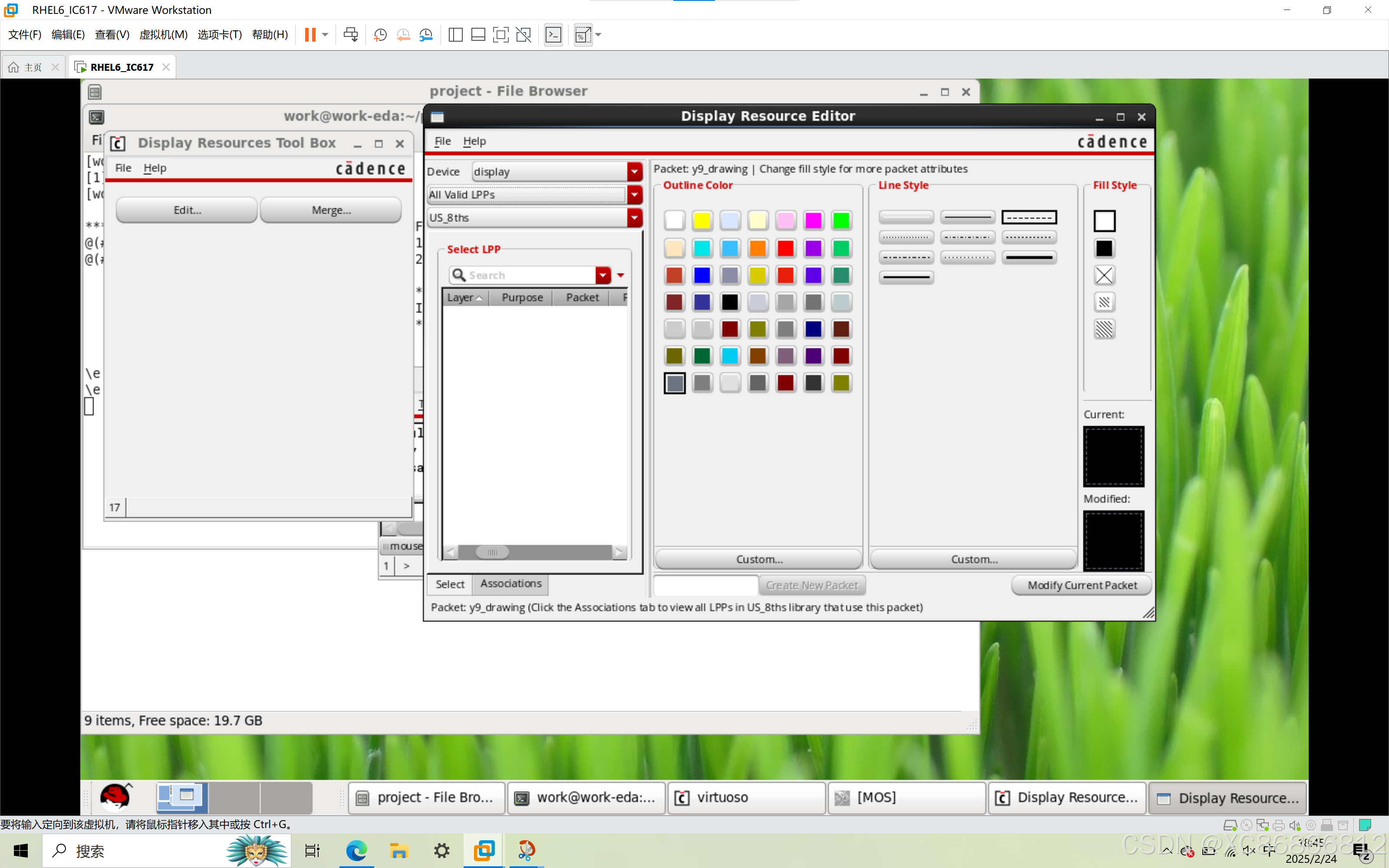

5.Device下面的那个下拉框打开，并选择“All packets”,如下图所示;

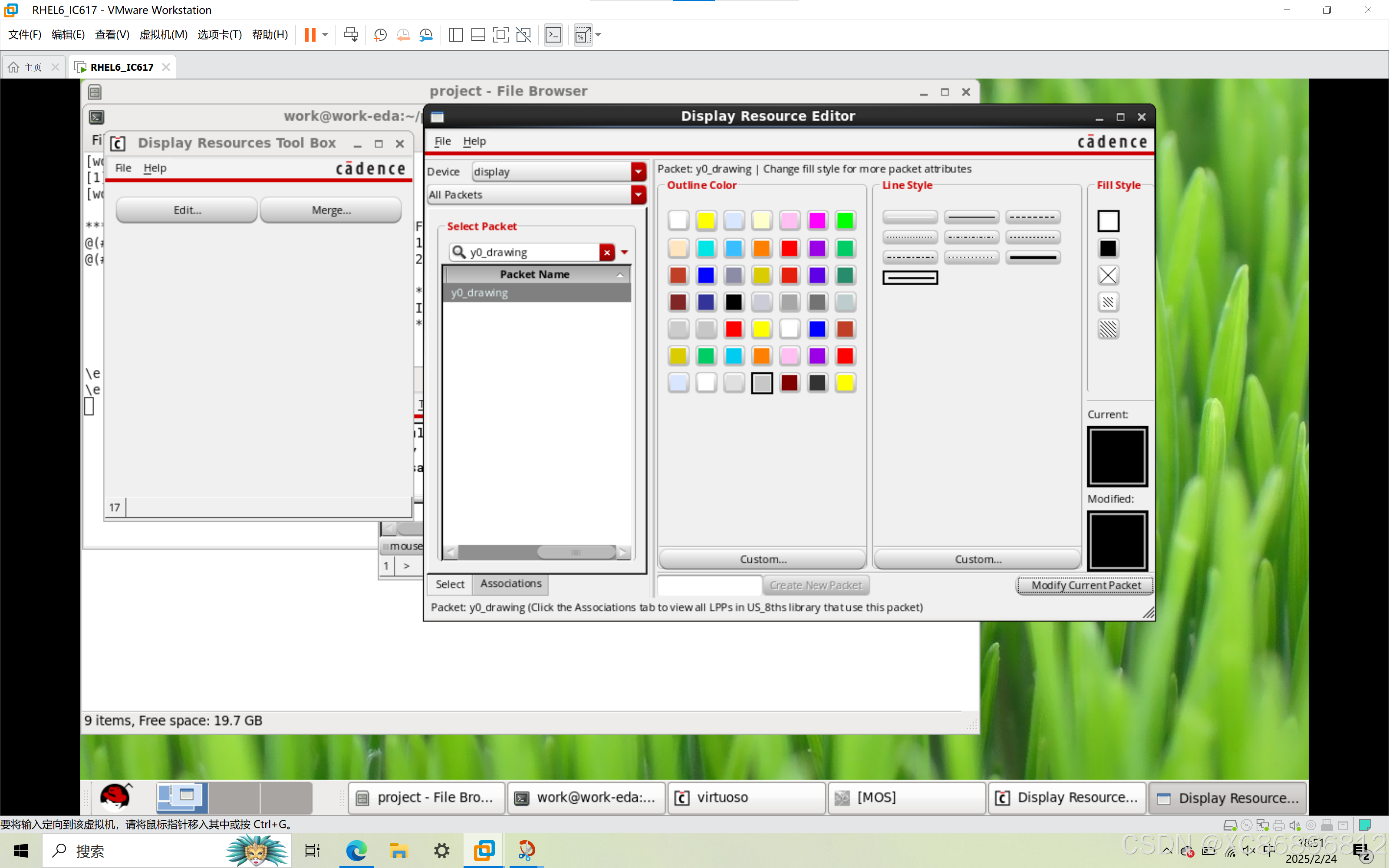

6.在下面的搜索框中输入“y0_drawing”,点击，在右侧的“line style”中，将虚线改成实线，并点击右下角的"modify current packet"保存修改，如下图所示；（一定要点击，不要不会保存）

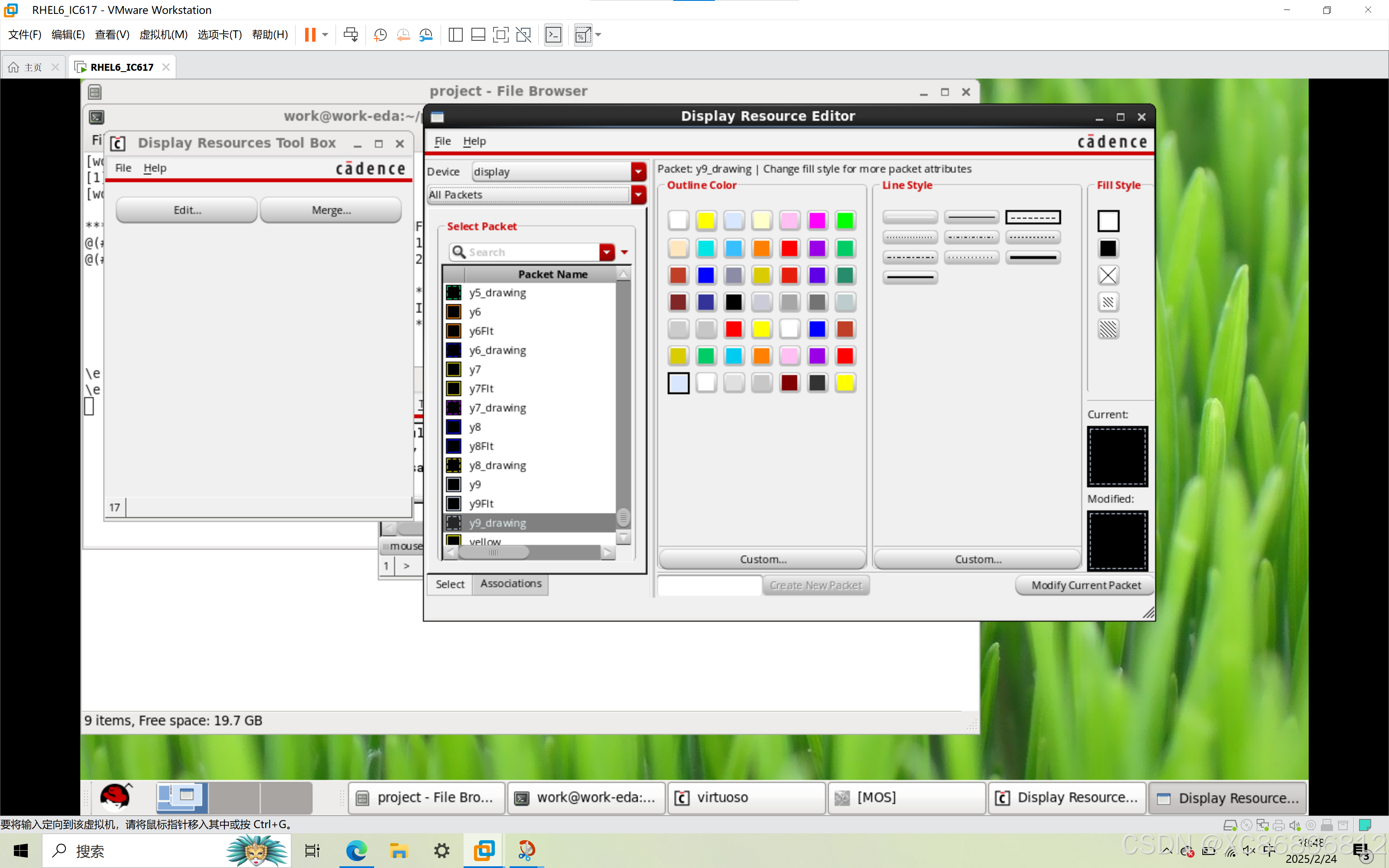

7.重复第六步的操作，依次修改y1_darwing、y1_darwing.......y9_drawing;

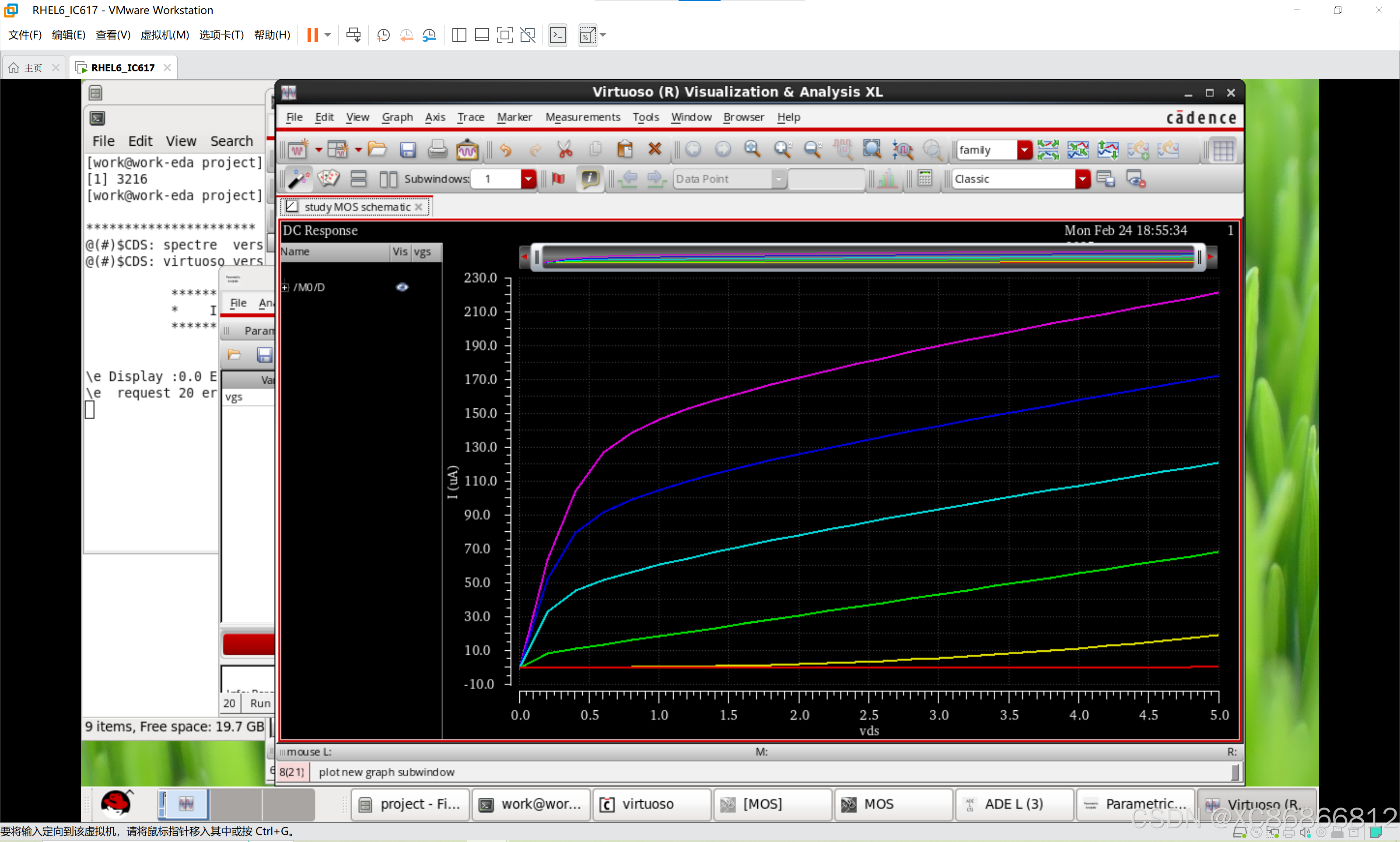

8.修改完成后，重启软件，图形变成正常形式。
