STM32开发实例_基于K210的人脸情绪识别系统（电路图+程序+流程图）24-32-183

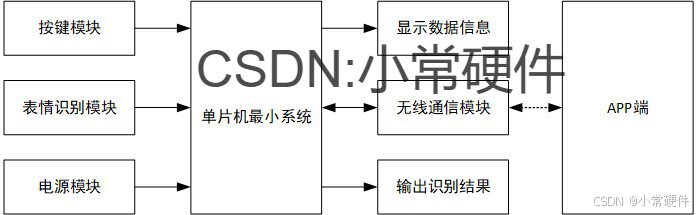

一.系统概述

1. 核心控制器：使用STM32作为系统的核心控制单元，负责数据处理和控制逻辑。
2. 表情识别模块：结合K210表情识别模块进行人脸表情的实时捕捉与识别。
3. 显示界面：利用OLED12864显示屏提供用户界面，显示情绪识别状态及识别结果。
4. 情绪识别流程：用户按下识别按键后，系统进入情绪识别模式，实时显示“情绪识别”的提示。
5. 神经网络分析：核心处理单元应用预先训练好的神经网络模型分析面部图像，识别表情类型（如开心、难过、生气等）。
6. 实时反馈：识别结果通过OLED屏幕实时展示情绪类别及其特点，确保用户即时了解情绪状态。
7. 数据上传功能：通过ESP8266无线通信模块将情绪识别数据实时上传至APP端。

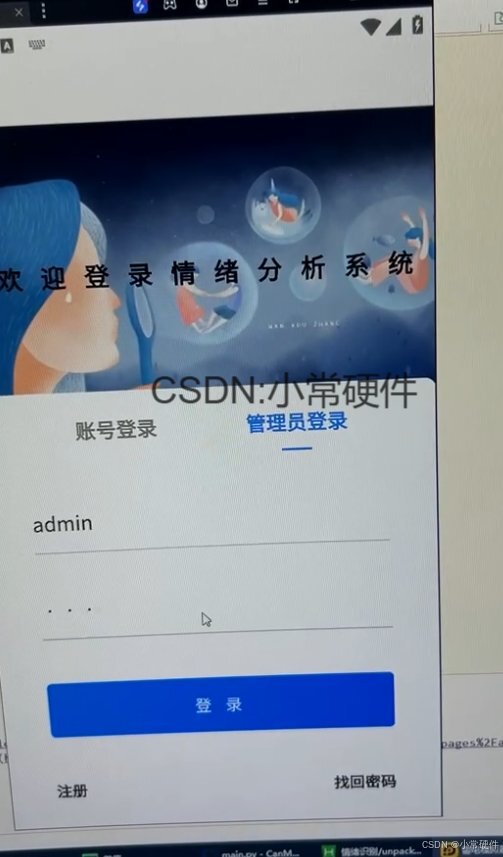

8. 用户APP功能：用户在APP端注册和登录后，可查看详细的识别结果和情绪分析信息。
9. 管理员管理界面：管理员可通过APP登录，查看和管理用户的识别数据与日志信息。
10. 多领域应用：系统可用于心理健康、人机交互和安全监控等领域，促进情绪管理和社会交往。
11. 数据安全保障：系统设计考虑用户数据的管理与安全，确保用户隐私保护。
12. 便捷高效平台：提供简便高效的情绪识别服务，满足不同用户的需求。

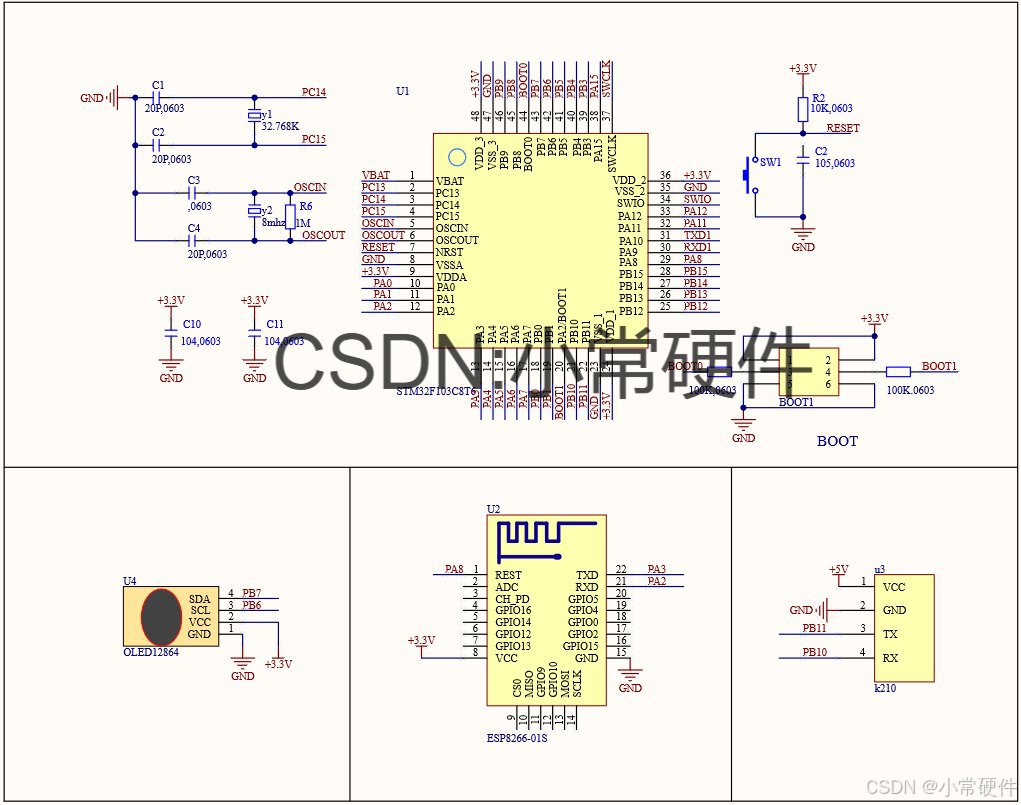

二.电路设计

 电路图采用Altium Designer进行设计：
1.通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2.通过K210高精度摄像头模块实现的人脸识别，模块与单片机之间通过UART串口进行连接；
3.通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信；
4.通过ESP8266-01S将检测到数据上传到上位机，通过UART串口与单片机进行通信；
5.使用独立按键进行系统控制，按键的一端接地，一端接单片机的GPIO口。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Beep_Led_Relay.h"
#include "Control_Report_To_Police.h"


int main(void)
 {

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化

	Beep_init();
	Beep=0;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫

	TIM4_Init(300,7200);
	OLED_Init();            //OLED初始化
	OLED_CLS();             //OLED清屏
	OLED_ShowCN(20,2,0);
	OLED_ShowCN(44,2,1);
	OLED_ShowCN(68,2,2);
	OLED_ShowCN(92,2,3);
	Usart1_Init(115200);    //PA9  PA10

	ALi_ESP8266_GPIO_Init();
	MQTT_Buff_Init();
	AliIoT_Parameter_Init();

	while(1)
	{
      OLED_Display_Cotrol(); //显示控制函数
	}
}

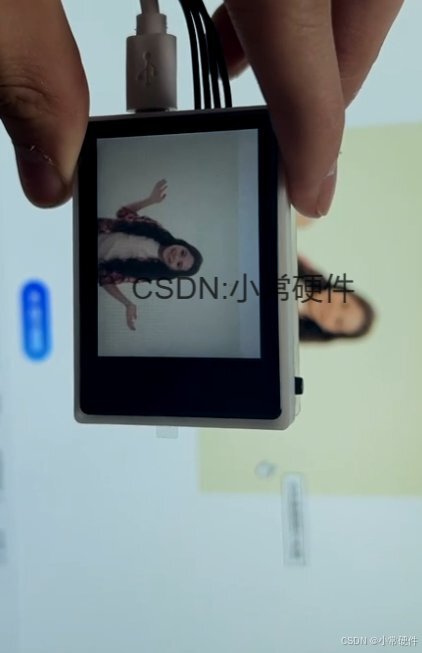

 四.实物展示



  五.资料内容
