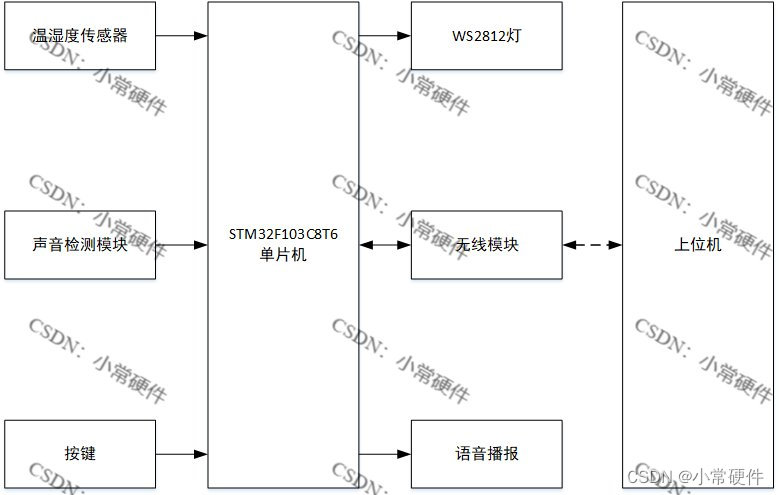

一.系统概述
声控灯系统以STM32为核心控制单元,实现了声音控制灯光效果、温湿度监测和显示、以及音乐播放功能,同时支持远程控制和信息显示,具体包括以下主要功能和相关硬件模块:
1. 声音传感器与WS2812控制:
- 使用声音传感器采集环境声音并转化为模拟信号。
- 根据采集的模拟电压信号判断声音强度。
- 控制WS2812 LED灯呈现不同的闪烁模式和颜色。
- 可通过WiFi连接,在手机端调节颜色风格和闪烁模式。
2. 温湿度传感器与显示屏控制:
- 控制温湿度传感器采集环境温湿度数据。
- 控制显示屏显示采集到的温湿度信息。
3. 语音播报模块:
- 控制语音播报模块播放歌曲。
- 在显示屏上显示当前播放歌曲的名称。
二.电路设计
电路图采用Altium Designer进行设计:
1. 通过STM32F103C8T6单片机作为系统主控,最小系统电路是整个电路的核心;
2. 使用KY-037声音传感器进行声音检测,模块的模拟输出脚与单片机的模拟输入脚进行连接;
3. 通过DHT11进行温湿度检测,并通过one-wire总线与单片机的GPIO脚进行连接;
4. 使用独立按键进行声音强度阈值,按键的一端接地,一端接单片机的GPIO口;
5. 通过ESP8266-01S将检测到数据上传到上位机,通过UART串口与单片机进行通信;
6. 使用JR6001进行语音播报,并通过UART串口与单片机进行连接。
7. 通过0.96寸的OLED12864进行数据显示,采用IIC总线的形式与单片机进行通信。
三.程序设计
#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权:小常硬件
公众号:微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/
int main(void)
{
u32 JR6001_Uart_bound=9600;
u32 ASR01_Uart_bound=9600;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级
delay_init(); //延时函数初始化
TIM4_Init(300,7200);
while(DHT11_Init()){}
KEY1_Init();
Adc_Init();
Led1_init();
OLED_Init();
OLED_CLS(); //OLED清屏
OLED_ShowCN(32,2,0); //小常硬件
OLED_ShowCN(32+16,2,1);
OLED_ShowCN(32+32,2,2);
OLED_ShowCN(32+32+16,2,3);
JR6001_Uart1_init(&JR6001_Uart_bound);
ASR01_Uart1_init(&ASR01_Uart_bound);
ALi_ESP8266_GPIO_Init();
MQTT_Buff_Init();
AliIoT_Parameter_Init();
OLED_CLS();
OLED_ShowCN(0,0,10);
OLED_ShowCN(0+16,0,11);
OLED_ShowCN(0,2,12);
OLED_ShowCN(16,2,13);
OLED_ShowCN(0,4,14);
OLED_ShowCN(16,4,15);
JR6001_Uart1_Voice_Add();
while(1)
{
OLED_Display_Cotrol(); //显示控制函数
}
}
