STM32开发实例_基于STM32单片机的海鲜冷藏车检测系统（电路图+程序+流程图）24-32-41

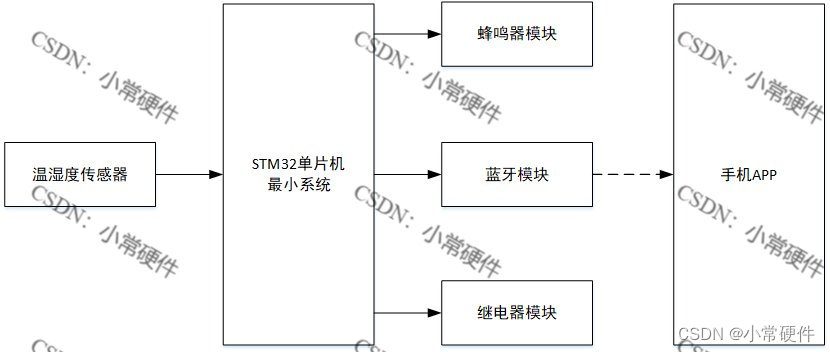

一.系统概述

海鲜冷藏车检测系统的功能如下：
1. 核心控制器：系统以STM32单片机作为核心控制器，负责处理数据、控制温控装置等。
2. 环境参数采集：集成温湿度传感器，对冷藏车内环境参数（如温度和湿度）进行实时采集。
3. 自动调节功能：根据预设的温度阈值，系统比较实时温度值与阈值，自动调节调温装置（如制冷或加热设备）。
4. 蓝牙通信功能：蓝牙通信模块将采集到的数据信息发送到蓝牙APP端，以便实时监控和控制。
5. 继电器控制：系统通过继电器控制调温装置（如压缩机、加热器等）的开关，实现对冷藏车环境的自动调节。
通过以上设计，温控系统能够提供精确的环境参数监测和自动调节功能，确保冷藏车内物品的储存条件符合要求，同时通过蓝牙通信提供用户友好的监控界面，提高系统的实用性和便利性。

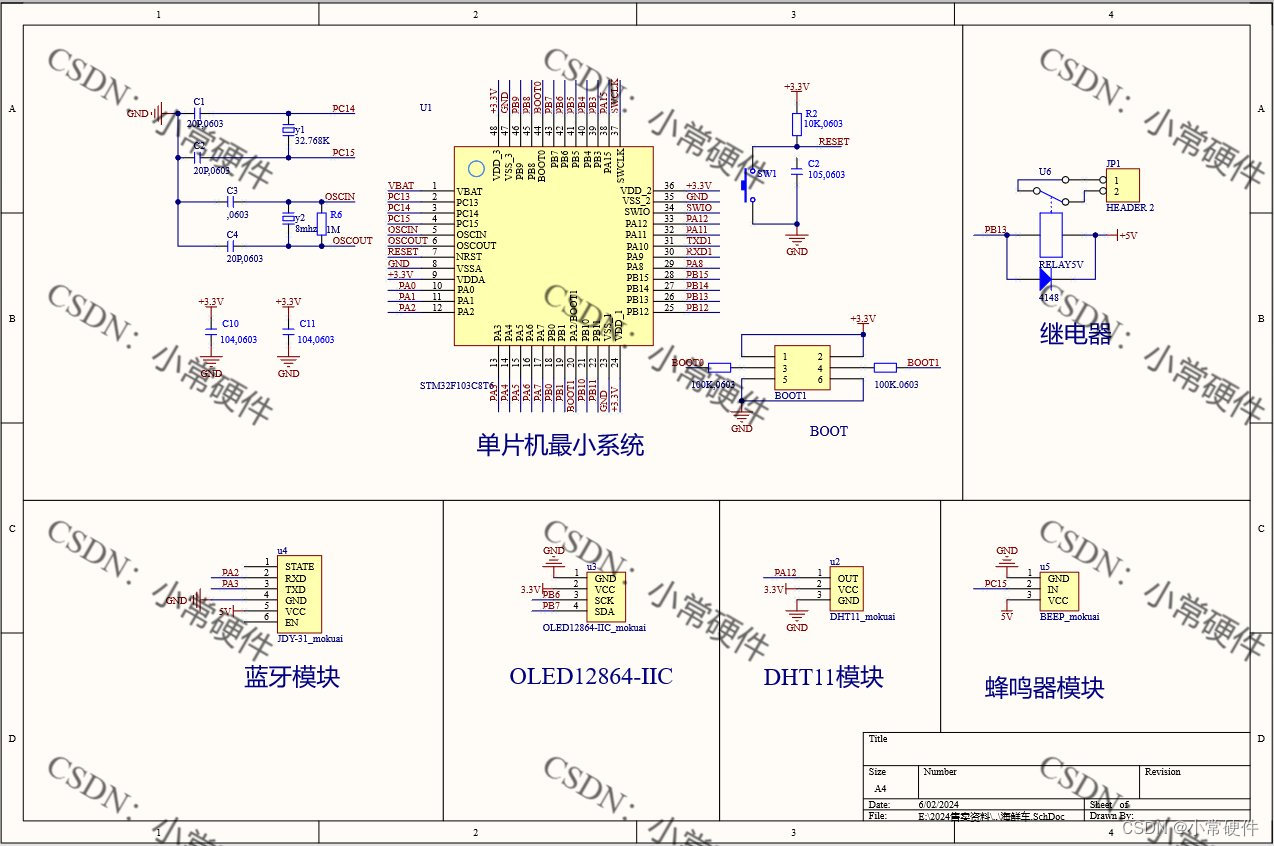

 二.电路设计

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 通过DHT11进行温湿度检测，并通过one-wire总线与单片机的GPIO脚进行连接；
3. 使用JDY-31蓝牙模块将检测到的温湿度数据上传到手机端，JDY-31与单片机之间是通过UART串口进行通信；
4. 使用蜂鸣器进行报警，蜂鸣器采用的有源蜂鸣器，使用NPN三极管进行蜂鸣器进行驱动；
5. 通过继电器控制调温装置的打开和关闭，将继电器的数据输出脚与单片机的GPIO脚进行连接。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "math.h"
#include "OLED_I2C.h"
#include "usart1.h"
#include "usart2.h"
#include "Control_Report_To_Police.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/
extern u8 temp_max;
extern u8 him_max;

int main(void)
 {

	u8 time_count = 0;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级

	Usart2_Init(9600);   //串口2功能初始化，波特率9600

	Delay_Init();

	Beep_init();         //蜂鸣器初始化

	while(DHT11_Init()){};

	OLED_Init();         //OLED初始化
	OLED_CLS();          //OLED清屏
	OLED_ShowCN(32,2,0);			//小常硬件
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	DelayMs(100);
	OLED_CLS();

	 /*******显示汉字**********/
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);
	DelayMs(1000);

	OLED_CLS();
	DelayMs(500);
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);

  Beep=1;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫

  while(1)
	{
		  time_count++;

			if (Serial_GetRxFlag() == 1)
			{
				if(CommBuff[0]==0xA5)
				{
					if(CommBuff[1]==0xAA&&CommBuff[2]==0xAA)
					{
						temp_max++;
					}
					else if(CommBuff[1]==0xBB&&CommBuff[2]==0xBB)
					{
						temp_max--;
					}
					else if(CommBuff[1]==0xCC&&CommBuff[2]==0xCC)
					{
						him_max++;
					}
					else if(CommBuff[1]==0xDD&&CommBuff[2]==0xDD)
					{
						him_max--;
					}
					memset(CommBuff,0,BUFFER_SIZE);
				}
			}
			if(time_count==3){send_data1();}
			else if(time_count==5){time_count=0;send_data2();}
			Beep = OLED_Display_Cotrol(); //显示控制函数

	}
}

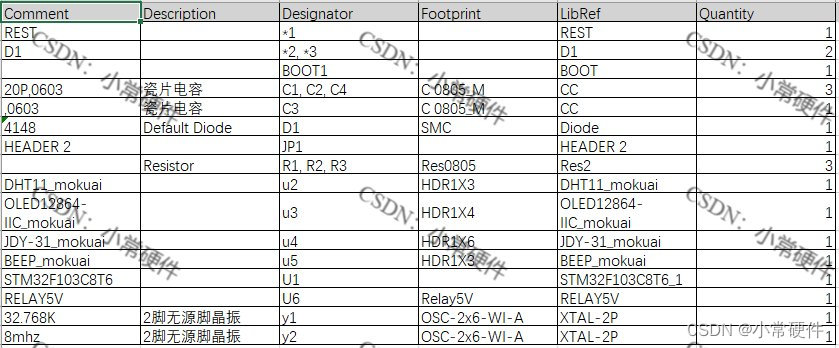

 四.资料内容
