STM32开发实例_基于STM32单片机的语音控制系统（电路图+程序+流程图）24-32-47

一.系统概述

语音控制音乐播放系统的功能如下：
1. 主控器及语音模块：使用STM32单片机作为核心控制器，配合JR6001语音模块实现系统功能。
2. 音乐播放控制：用户可以通过语音指令控制音乐的播放状态，包括打开音乐、关闭音乐、切换到上一首和下一首曲目。
3. 语音识别与指令处理：系统能够实现语音识别功能，识别用户的播放控制指令。
4. 播放状态反馈：系统通过语音模块或其他方式反馈当前音乐的播放状态，如确认音乐已打开、当前播放曲目的信息等。
通过以上设计，这套语音控制音乐播放系统为用户提供了便捷的音乐播放操作体验，使用户可以通过简单的语音指令实现音乐的控制和切换，增强了系统的互动性和用户友好性。

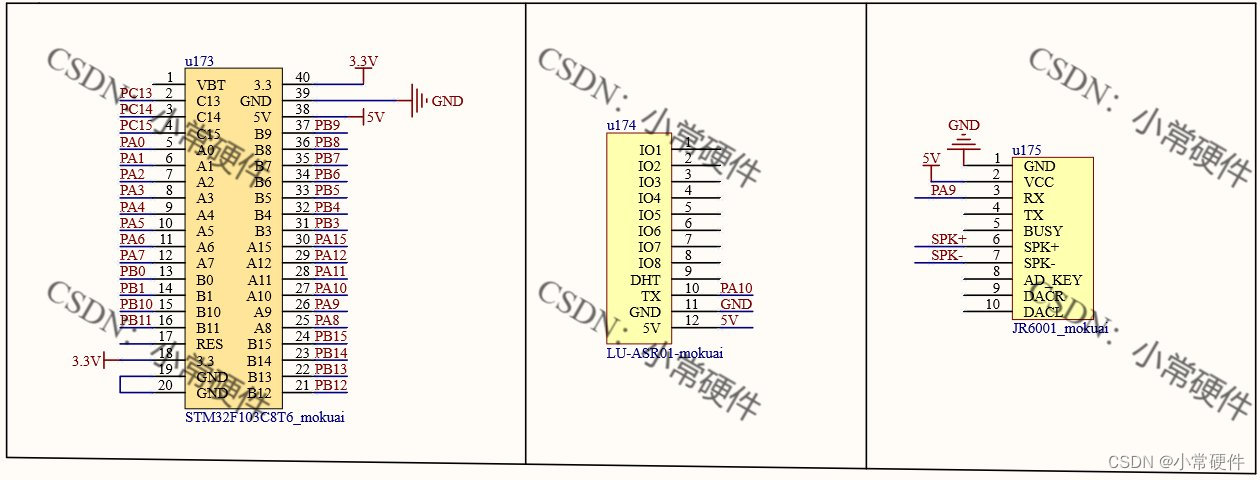

二.电路设计

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 使用LU-ASR01高精度语音识别模块进行语音指令检测，并通过UART串口与单片机进行通信；
3. 使用JR6001进行语音播报，并通过UART串口与单片机进行连接。

三.程序设计

#include "sys.h"
#include "math.h"
#include "Control_Report_To_Police.h"

int main(void)
{
	u32 ASR01_Uart_bound=9600;
	u32 JR6001_Uart_bound=9600;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化

//	Led0_init();
	ASR01_Uart3_init(&ASR01_Uart_bound);
	JR6001_Uart3_init(&JR6001_Uart_bound);
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

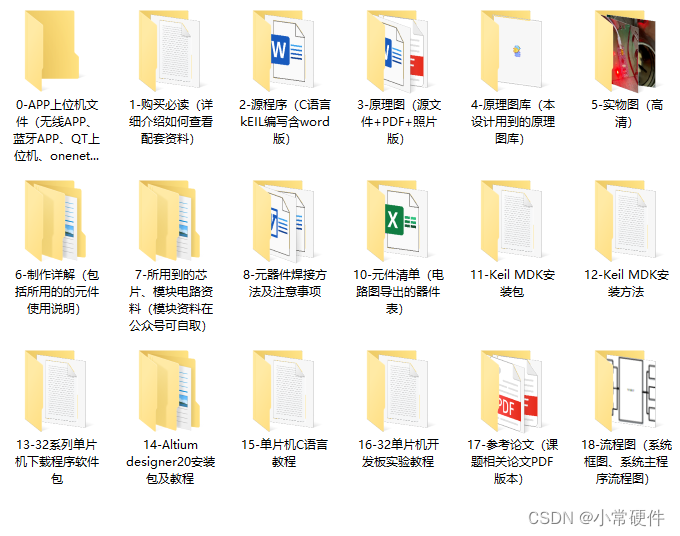

四.资料内容
