市场上有许多电子仿真器，那么对于电力电子项目来说，哪种仿真器最好呢？或者因为期望任何软件包在各个方面都是最好的是不合理的，那么用户如何确定哪个软件是项目的最佳选择？

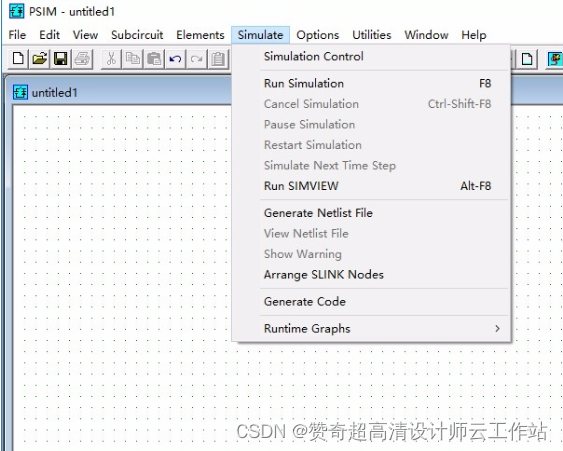

PSIM

PSIM是一种模块化封装，专为电力电子和电机驱动而设计。目标系统范围从复杂的电机驱动到完全实现的混合动力电动汽车 (HEV) 系统。广泛的模块选择意味着系统可以完全根据用户的要求进行配置，而没有不必要的功能或复杂性。PSIM 的模块与其他流行平台集成，例如 TI 套件、JMAG、Modelsim 和 Simulink。

PSCAD

PSCAD允许您构建、模拟和建模您的电力系统，同时包括电磁瞬态模拟。其系统模块库的范围从简单的无源元件和控制功能到电机和其他复杂设备。应用包括风能、太阳能和分布式发电、保护和继电器以及设备故障分析。

用户评价：PSCAD对具有高电压和功率的电力电子设备很有价值。

MATLAB Simulink

MATLAB 是专为工程师和科学家设计的编程平台。它用于分析数据、开发算法以及创建模型和应用程序。MATLAB 和 Simulink 可以结合使用，结合文本和图形编程，在仿真环境中设计您的系统。

您可以使用 MATLAB 创建输入数据集来驱动仿真并并行运行数千个仿真。然后您可以在 MATLAB 中分析和可视化数据。Simulink for Power Electronics Control Design 可帮助您设计和实施电机、电源转换器和电池系统的数字控制。

用户评价：

MATLAB Simulink快速、简单且可靠，但在硬件实现后可能会产生小错误。大多数电路都可以忽略这些误差。
与仅用于电子电路的 PSPICE 或 ORCAD 相比，MATLAB 更适合电力电子学。
Simulink 之所以有价值，是因为它能够实施控制策略和数学模型。

ORCAD 和 PSPICE

这两个软件包都可以从Cadence 获得。OrCAD PCB 设计解决方案提供完全集成的前端设计、模拟/混合信号仿真、信号完整性分析和布局布线技术。

PSPICE 提供完整的电路仿真和验证解决方案。它包括由各种板级模型支持的精确模拟和混合信号仿真。PSPICE 可与 MATLAB Simulink 一起使用，对动态机电系统的多域仿真数据进行分析和可视化。

用户评价：ORCAD有一个广泛的半真实组件库，这对以后的硬件实现很有用——尽管组件有时很难找到。

PLECS

PLECS工具可应用于电力电子工程的许多学科。PLECS 采用自上而下的方法构思，有助于对包括电源、电源转换器和负载在内的完整系统进行建模和仿真。

PLECS 包含一个综合组件库，涵盖电源转换系统及其控制的电气、磁、热和机械方面。使用原理图编辑器以电气工程师熟悉且直观的方式捕获电力电子电路。典型的电力电子元器件，如半导体、电感、电容等，都放在电路图上，通过拉线连接。

用户评价：PLECS基于 Simulink，但易于使用并提供良好的 Octave 和脚本界面。

SPICE

SPICE于 1973 年在加州大学伯克利分校开发，是后来许多商业版本的鼻祖，包括 LTspice（Analog Devices 的免费软件）和 Cadence 的 PSPICE，至今仍在使用。还有许多可用的开源和学术延续。

SPICE（“具有集成电路重点的仿真程序”）是一种通用的开源模拟电子电路仿真器。它是一种用于集成电路和板级设计的程序，用于检查电路设计的完整性并预测电路行为。

与普通 SPICE 仿真器相比，SPICE 的增强功能使开关稳压器的仿真速度极快，您可以在短短几分钟内查看大多数开关稳压器的波形。

用户评价：传统的基于 SPICE 的仿真器试图使用非线性组件的真实模型来执行准确的仿真。相比之下，

LTspice

Analog Devices 的LTspice是一款高性能 SPICE 仿真软件、原理图捕获和波形查看器，具有增强功能和模型，可简化模拟电路的仿真。LTspice 的下载内容包括大多数 Analog Devices 开关稳压器和放大器的宏模型，以及用于通用电路仿真的器件库。

用户评价：LTspice很受欢迎，部分原因是它是免费的。此外，它还适用于低级电路仿真，具有感兴趣器件（MOSFET、二极管、运算放大器等）的详细模型。它还处理开关电源。如果您使用凌力尔特 IC，LTspice 特别有用。

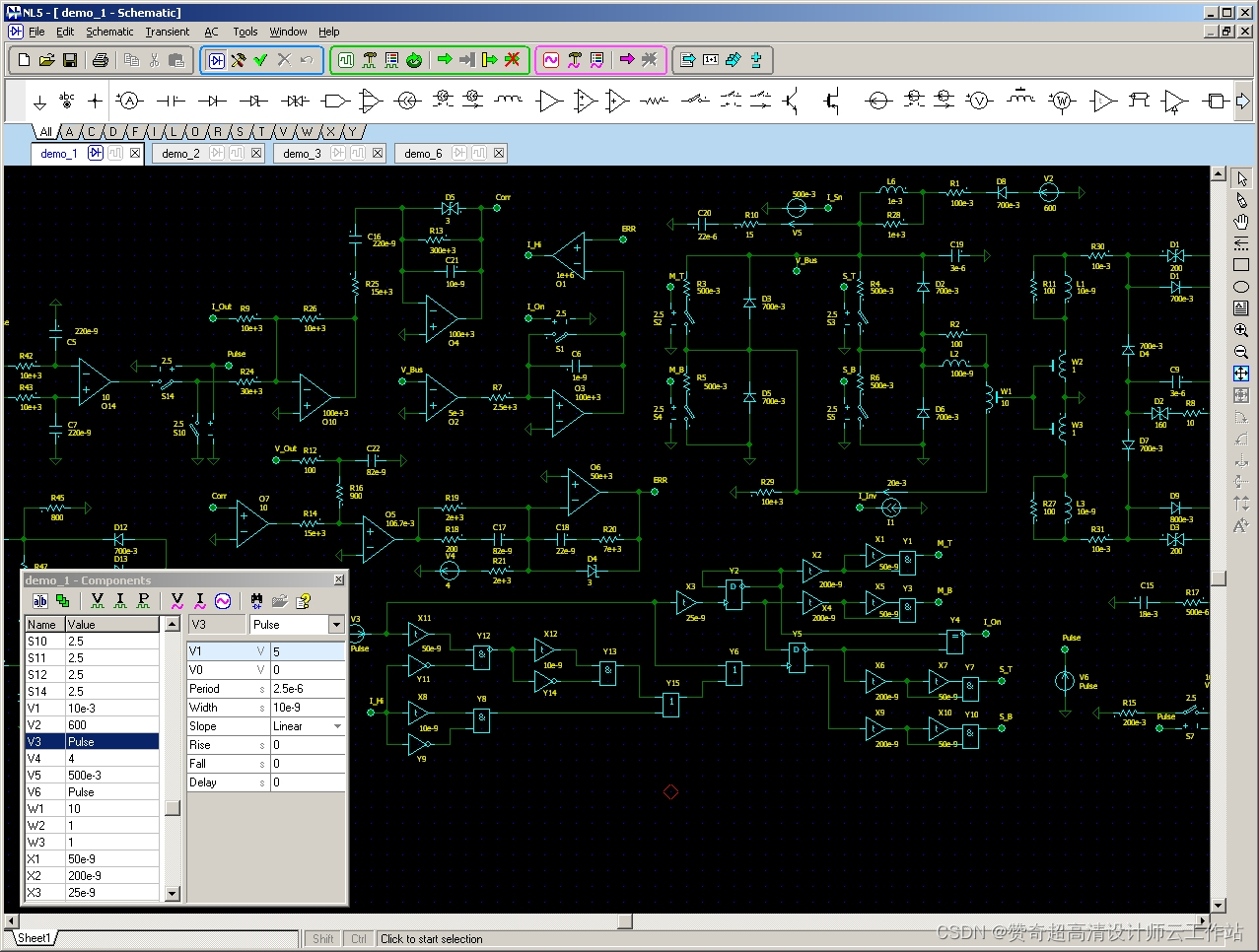

NL5 Circuit Simulator

NL5是一种模拟电子电路模拟器，使用理想的分段线性元件。

NL5 电路模拟器包包括 NL5 DLL，一个标准的 Windows 动态链接库 (DLL)。它执行由 NL5 电路模拟器创建的电路的瞬态模拟。NL5 DLL 可用作模拟仿真器，由其他应用程序和工具（MATLAB、Python、自定义 C/C++ 代码）启动和控制，也可用作与数字仿真工具（例如 SystemVerilog 仿真器）配合使用的模拟协同仿真工具（通过 DPI 接口）。
