偏序关系、哈斯图

偏序关系定义

对于非空集合A上的二元关系R，如果R是自反的、反对称的和传递的，则称R为A上的偏序关系（partial order relation），简称为偏序，记为“≤”，读作“小于等于”,并将序偶<x，y>∈R记为x≤y。如果集合A上有偏序关系R，则称A和R为偏序集(partial order set)，记为<A，≤>。

设R为非空集合A上的偏序关系，对于任意元素x∈A和y∈A，如果x≤y或者y≤x,则称x与y是可比的(comparable)。若x≤y且x≠y，则称x排在y的前面，记为x<y，读作“x小于y”。如果<x，y>R且<y，x>R，则称x与y是不可比的(incomparable)，或者不是可比的。如果x<y且不存在z∈A，使得x<z且z<y，则称y盖住(covering)x。

盖住集     covA={<x,y>|x,y∈A且y盖住x}；

对于偏序关系的关系图表示可进行以下简化。
（1）由于偏序关系是自反的，各结点处均有环，约定全部略去。(除去自环)
（2）由于偏序关系是反对称的，关系图中任何两个不同结点之间不可能有相互到达的边，因此可约定边的向上方向为箭头方向，省略全部箭头。
（3）由于偏序关系是传递的，可以由传递性推出的边也省去。余盖住集
经过这些简化后的偏序关系的关系图称为哈斯图（Hasse graph)。

哈斯图的绘制步骤如下：
（1）以“  ”表示元素；
（2）若x<y，则y画在x的上层;
（3）若y盖住x，则y与x之间连线;
（4）不可比的元素可画在同一层。

例：画出集合A={2,3,4,6,12,24,36}上整除关系的哈斯图。

  R={<2,2>,<2,4>,<2,6>,<2,12>,<2,24>,<2,36>,

        <3,3>,<3,6>,<3,12>,<3,24>,<3,36>,

        <4,4>,<4,12>,<4,24>,<4,36>,

        <6,6>,<6,12>,<6,24>,<6,36>,

        <12,12>,<12,24>,<12,36>,

        <24,24>,

        <36,36>}

除去自环—>

        <2,2>,<2,4>,<2,6>,<2,12>,<2,24>,<2,36>,

        <3,3>,<3,6>,<3,12>,<3,24>,<3,36>,

        <4,4>,<4,12>,<4,24>,<4,36>,

        <6,6>,<6,12>,<6,24>,<6,36>,

        <12,12>,<12,24>,<12,36>,

        <24,24>,

        <36,36>

除去可由传递性推出的序偶—>

        <2,4>,<2,6>,<2,12>,<2,24>,<2,36>,

        <3,6>,<3,12>,<3,24>,<3,36>,

        <4,12>,<4,24>,<4,36>,

        <6,12>,<6,24>,<6,36>,

        <12,24>,<12,36>

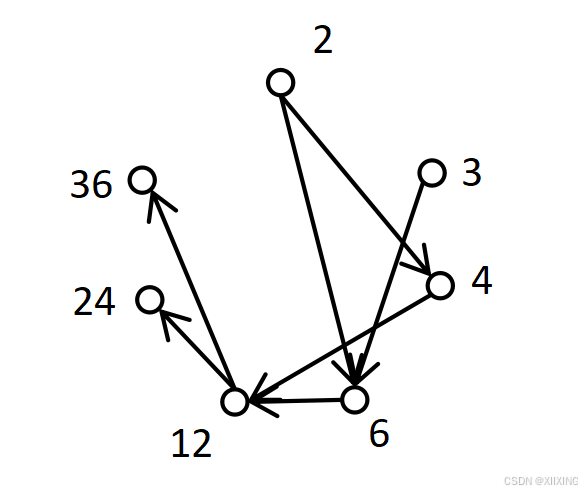

画出剩余序偶关系图—>

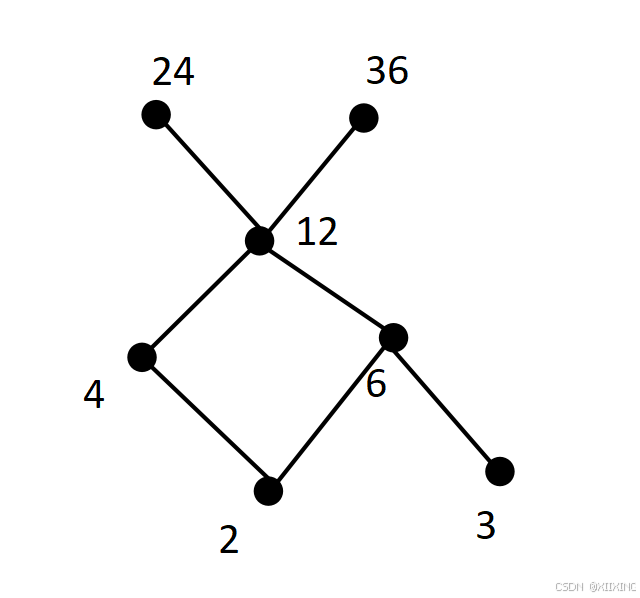

整理箭头方向朝上、删去箭头（不可比元素可画于同一层）

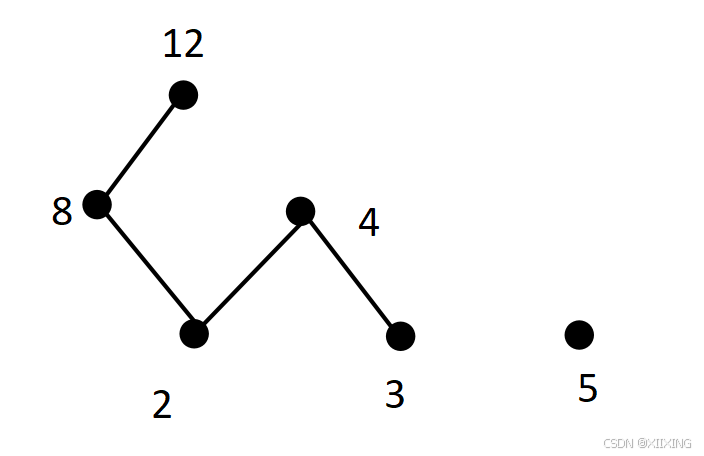

反之根据哈斯图推关系R

例如：

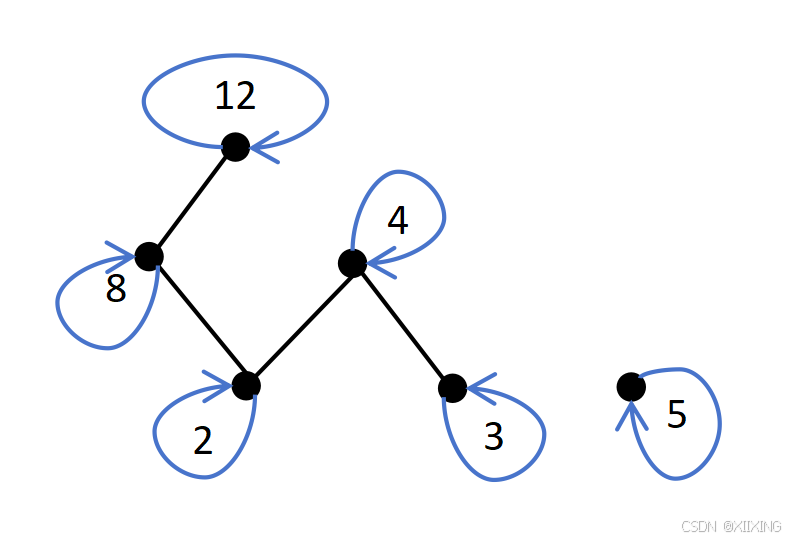

画自环

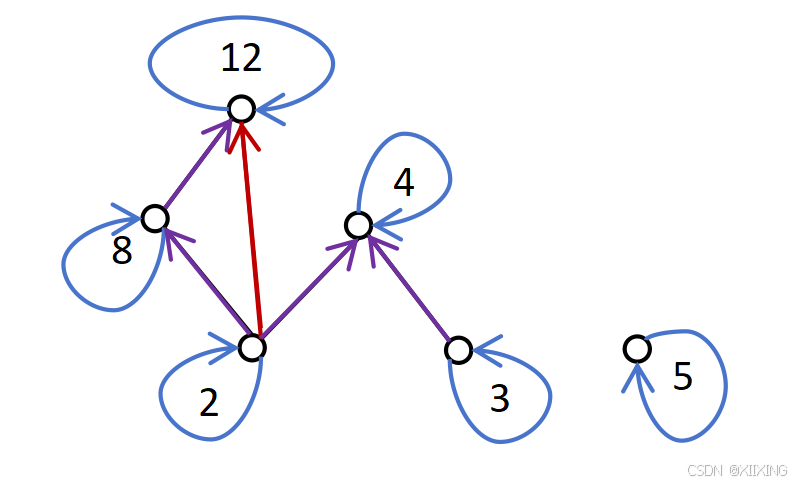

推传递 补箭头

R={<2,2>,<3,3>,<4,4>,<5,5>,<8,8>,<12,12>,<2,4>,<2,8>,<2,12>,<3,4>,<8,12>}
