配置静态MAC示例

欢迎关注微信公众号【厦门微思网络】。www.xmws.cn专业IT认证培训19周年
主要课程：思科、华为、红帽、ORACLE、VMware、CISP、PMP等认证培训及考证



静态MAC地址简介

MAC地址表项是交换机通过报文的源MAC地址学习过程而自动生成的，而通过用户手动配置也可以生成静态的MAC地址表项。

手动配置静态MAC，一般是为了防止假冒身份的非法用户骗取数据，由网络管理员手动在MAC地址表中添加合法用户的MAC地址表项。

手动配置静态MAC地址表项的数量比较大时，不便于网络管理员维护，此时可以使用端口安全功能实现MAC地址和接口的动态绑定。

配置注意事项

本举例适用于S系列交换机所有产品的所有版本。

组网需求

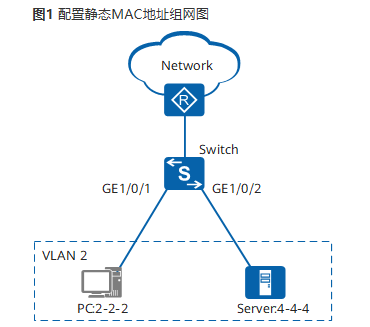

如图1所示，服务器通过GE1/0/2接口连接交换机。为避免交换机在转发目的地址为服务器地址的报文时进行广播，要求在交换机上设置服务器的静态MAC地址表项，使交换机始终通过GE1/0/2接口单播发送去往服务器的报文。为了保证PC用户和服务器的安全通信，同时把PC用户的MAC地址和接口GE1/0/1静态绑定。

配置思路

采用如下思路配置静态MAC：

1. 在交换机上创建VLAN，并将接口加入VLAN，实现二层转发功能。

2. 在交换机上配置服务器的静态MAC地址表项。

3. 在交换机上配置PC的静态MAC地址表项。

操作步骤

1. 在Switch上创建VLAN 2，并把接口GE1/0/1和GE1/0/2加入VLAN 2

   <HUAWEI> system-view
   [HUAWEI] sysname Switch
   [Switch] vlan batch 2   //创建VLAN 2
   [Switch] interface gigabitethernet 1/0/1
   [Switch-GigabitEthernet1/0/1] port link-type access   //和接入设备PC相连的接口类型必须是access，接口默认类型不是access，需要手动配置为access
   [Switch-GigabitEthernet1/0/1] port default vlan 2  //接口GE1/0/1加入VLAN 2
   [Switch-GigabitEthernet1/0/1] quit
   [Switch] interface gigabitethernet 1/0/2   //接口GE1/0/2的配置方法和接口GE1/0/1相同
   [Switch-GigabitEthernet1/0/2] port link-type access
   [Switch-GigabitEthernet1/0/2] port default vlan 2
   [Switch-GigabitEthernet1/0/2] quit


2. 在Switch上添加服务器对应的静态MAC地址表项

   [Switch] mac-address static 4-4-4 gigabitethernet 1/0/2 vlan 2

3. 在Switch上添加PC对应的静态MAC地址表项

   [Switch] mac-address static 2-2-2 gigabitethernet 1/0/1 vlan 2

4. 检查配置结果

   # 在任意视图下执行display mac-address static vlan 2命令，查看静态MAC表是否添加成功。
   [Switch] display mac-address static vlan 2
   --------------------------------------------------------------------------
   MAC Address          VLAN/VSI              Learned-From        Type
   --------------------------------------------------------------------------
   0002-0002-0002       2/-                   GE1/0/1             static
   0004-0004-0004       2/-                   GE1/0/2             static

   --------------------------------------------------------------------------
   Total items displayed  = 2


配置文件

Switch的配置文件
#
sysname Switch
#
vlan batch 2
#
interface GigabitEthernet1/0/1
 port link-type access
 port default vlan 2
#
interface GigabitEthernet1/0/2
 port link-type access
 port default vlan 2
#
mac-address static 0002-0002-0002 GigabitEthernet1/0/1 vlan 2
mac-address static 0004-0004-0004 GigabitEthernet1/0/2 vlan 2
#
return
