便携式小风扇、挂脖风扇专用升压芯片-支持5-12V/5W-30W方案5V9V12V可调输出

便携式风扇（小风扇）是夏天常用的散热措施，可以随时随地通过小风扇带动空气，加速汗液蒸发，从而带走热量，使人感到凉爽。

一、小风扇组成

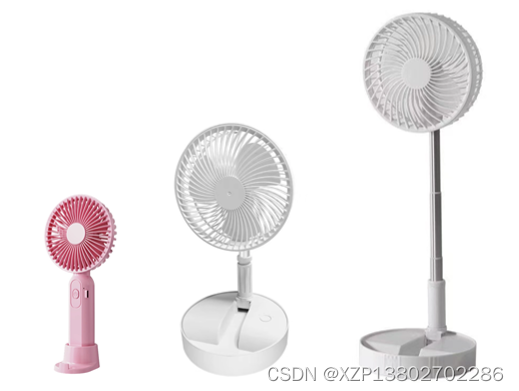

小风扇内部的组成：扇叶，电路板，无刷马达电机，锂电池。外观风扇分为底座、手柄和小风扇三部分组成。小风扇自带座架，方便摆放，适合在办公桌摆放使用。

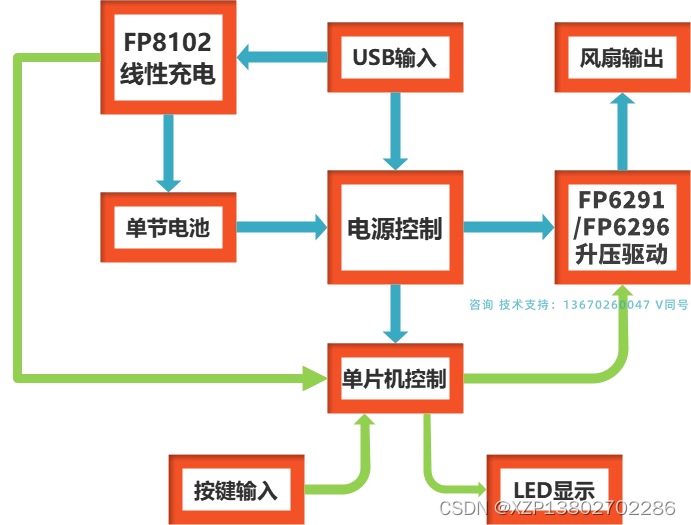

电路板中的主要模块分为：电源管理模块，单片机控制模块，升压驱动模块，按键输入模块，USB线性充电模块，LED显示模块。其中充电模块中使用FP8102线性充电，升压模块中使用FP6296\FP6291芯片升压。

二、升压芯片在小风扇中的作用

小风扇内部采用远翔升压芯片FP6291\FP6296为风扇升压驱动无刷电机使小风扇转动。充电输入通过电池充电，并配有锂电保护电路对电池进行保护。风扇内部还使用线性充电芯片或开关充电芯片为电池充电，通过内置升压电路，将电池输出电压升压，为风扇供电，通过升压输出电压的不同，来调节风扇风力。

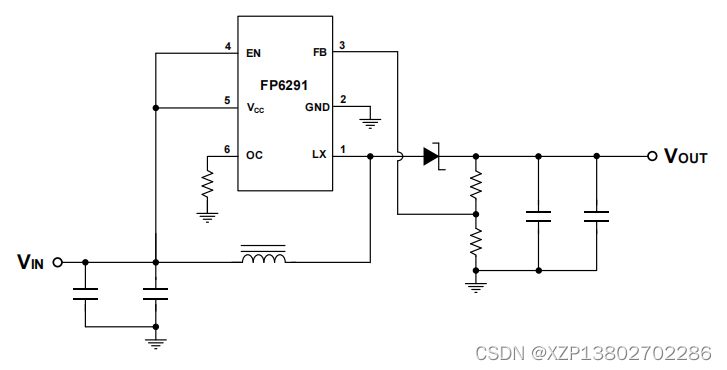

三、FP6291在小风扇中的应用
FP6291在小风扇的应用中，FP6291可以将电池电压升压到5V、9V或12V，为小风扇提供稳定的电源。FP6291，2.6-5.5V供电，异步内置MOS升压恒压，最高输出5-12V/5-7W，输入限流可调。FP6291可在SOT23-6L软件包中提供，并为应用程序领域提供了节省空间的PCB。

FP6291升压芯片参数：
➢ 可调输出最高可达12V

➢内部固定PWM频率： 1.0MHz

➢反馈参考电压：0.6V(±2%)

➢内置0.2Ω、2.5A，16V功率MOSFET

➢低静态电流：0.1μA

➢过温保护

➢过压保护

➢可调过电流保护： 0.5A ~ 2.5A

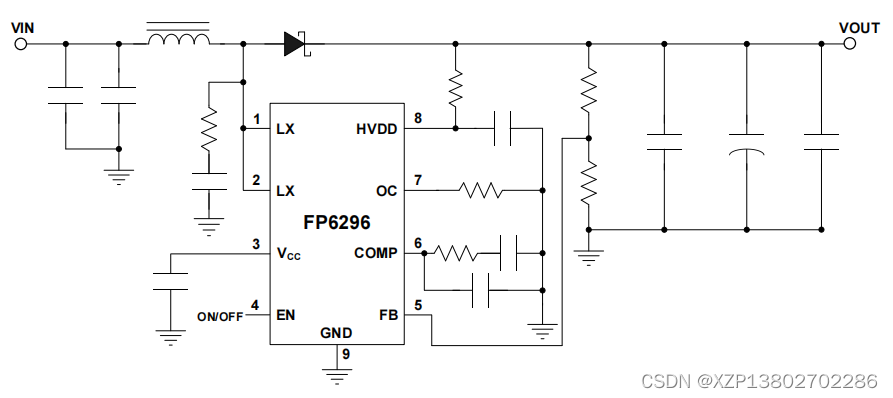

四、FP6296在小风扇中的应用

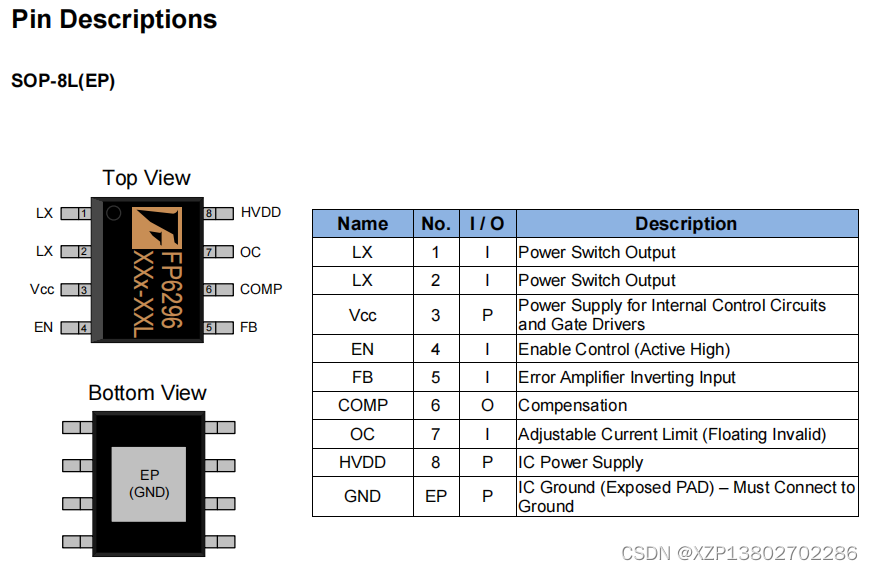

FP6296相对比FP6291适合大点功率的小风扇应用，2.7-12V供电 异步内置MOS升压恒压，最高输出5-12V/30W，输入限流可调。FP6296可在SOP-8L（EP）包中使用，适合于应用领域的节省空间的PCB。

FP6296升压芯片参数：
➢ 输入电压范围：2.7-12V

➢ 可调输出最高可达13V

➢内部固定PWM频率： 400KHz

➢反馈参考电压：1.2V(±2%)

➢内置15mΩ、10A，15V功率MOSFET

➢低静态电流：0.1μA

➢过温保护

➢内置软启动

➢可调过电流保护： 2A ~ 10A

总结：

便携式风扇（小风扇）采用远翔升压芯片FP6291/FP6296为风扇升压驱动电机转动。FP6291/FP6296具有低噪音、高效能特点，适用于小风扇等升压电源需求领域，可稳定供电并延长电池寿命。此外，FP6291、FP6296作为一种高效、低噪声的DC-DC升压芯片，广泛应用于各种需要升压电源的领域，如小风扇、LED灯、数码产品等。

​
