FP6296

FP6296是一颗电流控制模式升压转换器，脉波宽度调变（PWM），内置15mΩ/10A/14V MOS，能做大功率高转换效率，周边元件少节省空间，适合用在便携式装置上，宽工作电压2.7V-12V，单节双节锂电都能使用，精准反馈电压1.2V（正负2%），过电流保护透过外部电阻调整，电流控制模式让暂态响应和系统稳定性能好，轻载进入省电模式，达到轻载高效率，SOP-8L(EP)封装。

特色

1.工作电压范围2.7-12V

2.可调输出电压最高13V

3.固定工作频率400KHz

4.VFB反馈电压1.2V（正负2%）

5.内置15mΩ，10A,14V MOS

6.关机耗电流最大1μA

7.过温保护150℃

8.内置软启动

9.可调整过电流保护2A-10A

10.封装SOP-8L(EP)

应用范围

快充旅充移动电源

蓝牙音响

便携式产品

充电器

电子烟

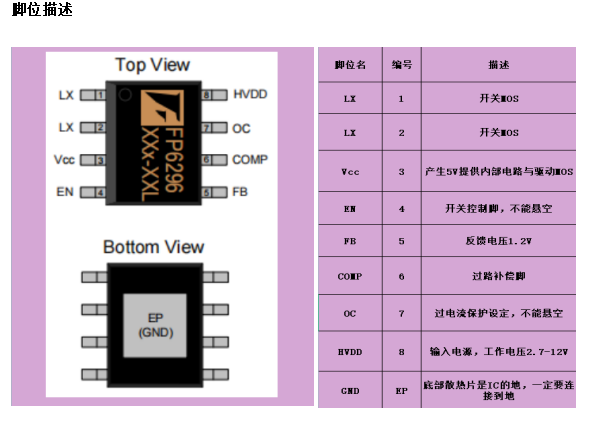

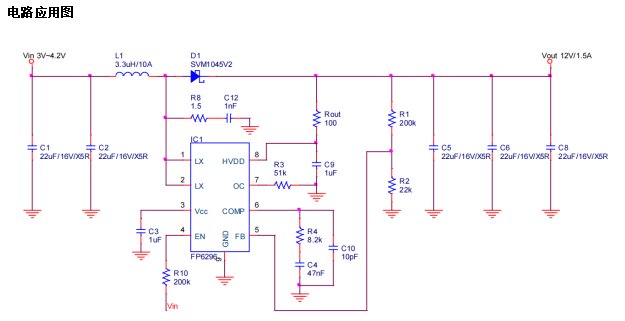

应用元件

1.C1,C2,C5,C6,C8:输入与输出稳压滤波电容。

2.C9：HVDD 滤波电容。

3.C3：HVDD 经过内部稳压管到Vcc 产生5V，此电压会提供内部电路与驱动MOS，需要加稳

压电容。

4.C4,C10,R4:系统补偿回路元件，关系到LX 方波稳定度与暂态相应速度。

5.R1,R2:FB 分压电阻，决定输出电压。

6.R3：改变阻值，调整过流保护点。

7.R10:EN 到输入上拉电阻，控制EN 下拉地，关闭IC

8.Rout：HVDD 限流电阻，避免输出电压过高，击伤IC

9.C12,R8:突波吸收元件，降低LX 开关切换突波

10.L1：电感具有储能与滤波功能，感值越大电感涟波越小，相对感值越小涟波越大。选用

电感注意电感是否适合高频
