FP6296升压QC和PD协议充电器

最新推荐文章于 2024-03-27 14:11:09 发布
最新推荐文章于 2024-03-27 14:11:09 发布
阅读量633 收藏 1
点赞数
文章标签： fpga开发 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yxl13922845764/article/details/125146049
版权

电子科技的不断进步，使得智能手机、平板电脑、数码相机、智能手表。学习机和个人数字助理等便携设备市场持续快速发展，使用量越来越大。电子产品的需求量大量增长的同时也带动了其周边产品的发展，其中受影响最大的就是充电器的发展。

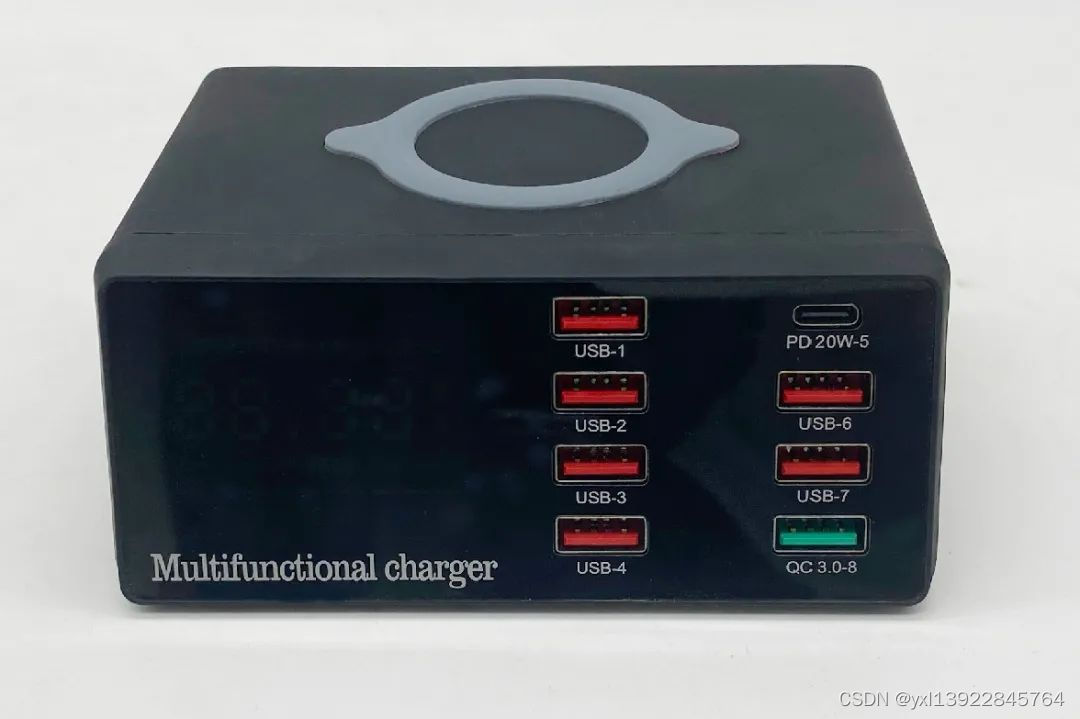

A. QC3.0无线多口充电器外观

这款带有QC和PD协议的充电头，输入是AC100-240V；输出5V/20A（MAX）；具有6个普通的USB输出（5V/1-2.4A），和一个PD协议输出5-9-12V/20W,和一个QC3.0协议输出5/3.4A-9/2A-12V/1.5A。

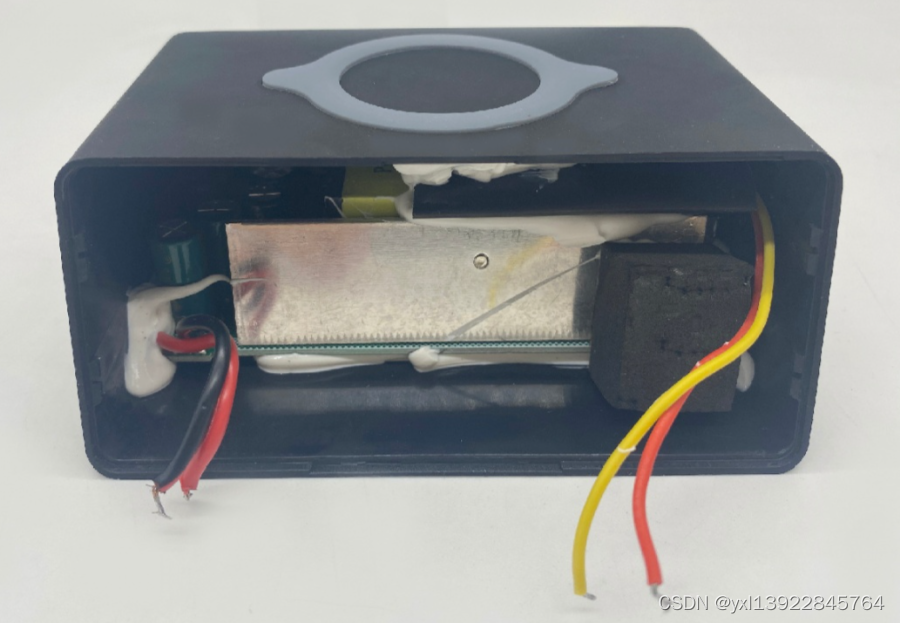

B. 拆解充电器



内部有一个AC转DC输出5V/20A（MAX）稳压电源，直接输出给6路普通的USB供电，和两路FP6296升压供电。



 6路普通USB充电口是由三路2513协议芯片进行
