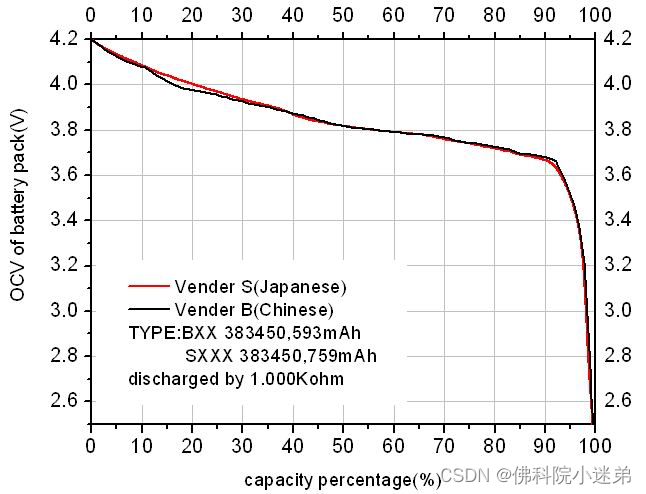

一，电压与电能消耗百分比图像

分析图像可知，当电池电压小于3.6V以后，电池电量迅速减少。

二，实验数据

容量百分比%	电池电压 V
100	4.2
90	4.08
80	4
70	3.93
60	3.87
50	3.82
40	3.79
30	3.77
20	3.73
15	3.7
10	3.68
5	3.5
0	2.5

这里的数据我是参考CSDN另一位博主的结果，后面参考资料有提到。

三，最小二乘法构造函数

这里，我们的得到了电池电量剩余百分比与电压的关系，那我们就可以利用最小二乘法来构造，以剩余电量百分比为因变量，电池电压为自变量的构造函数。

以下代码是MATLAB仿真。

x=[4.2,4.08,4,3.93,3.87,3.82,3.79,3.77,3.73,3.7,3.68,3.5,2.5];%电压
y=[100,90,80,70,60,50,40,30,20,15,10,5,0];%电量百分比

a=polyfit(x,y,1);
y1=polyval(a,x); %一次构造函数
b=polyfit(x,y,2);
y2=polyval(b,x);%二次构造函数

plot(x,y,'k');
hold on;
plot(x,y1,'b');
hold on;
plot(x,y2,'g');
text(4.2,100,"原曲线");
text(4.2,70,"一次构造");
text(4.2,110,"二次构造");

由图像可知，绿色曲线为二次构造函数，由于原函数的图像突变过于严重，对于结果的误差很大。

因此，我们使用分段函数的思想，就是把（3.68，10）作为断点，把函数分成两个部分。

于是，先丢弃比x=3.68还小的数据，得：

x=[4.2,4.08,4,3.93,3.87,3.82,3.79,3.77,3.73,3.7,3.68];%电压
y=[100,90,80,70,60,50,40,30,20,15,10];%电量百分比

a=polyfit(x,y,1);
y1=polyval(a,x); %一次构造函数
b=polyfit(x,y,2);
y2=polyval(b,x);%二次构造函数

plot(x,y,'k');
hold on;
plot(x,y1,'b');
hold on;
plot(x,y2,'g');
text(4.2,100,"原曲线");
text(4.2,70,"一次构造");
text(4.2,110,"二次构造");

接一下的部分是我们查看一下，二次构造函数， $y=a\cdot x^{2}+b\cdot x+c$ ,双击点开我们的变量b

由图可知，其中a、b、c从左到右分别为图上三个参数，值得一提的是，“e+03”=10^3=1000

这样就可以构造出，电池电量百分比与电压的关系了。

但是，我们还有另一部分没有完成。后面这部分由于还剩下两个点，我们直接用两个求函数公式计算即可：

$y-y_{0}=\left ( x-x_{0} \right )\cdot \frac{y_{1}-y_{0}}{x_{1}-x_{0}}$

代入数据计算得：


y=5*x-12.5;                  //当电池电压小于3.68V公式，y为电池电量百分比单位为%

y=-263.2*x*x+2249.2*x-4705.2;//当电池电压大于或等于3.68V的公式
