在介绍0.91寸 SSD1306之前先附上模块链接：点击购买SSD1306 OLED显示模块
前面的文章已经详细说明了OLED的原理，指令，代码
0.91寸 SSD1306 OLED介绍（一） — 整体介绍/IIC时序介绍
0.91寸 SSD1306 OLED介绍（二） — 命令介绍
0.91寸 SSD1306 OLED介绍（三） — 代码介绍

本文章我们通过上位机来验证下OLED驱动。

1. OLED驱动更上位机通信格式

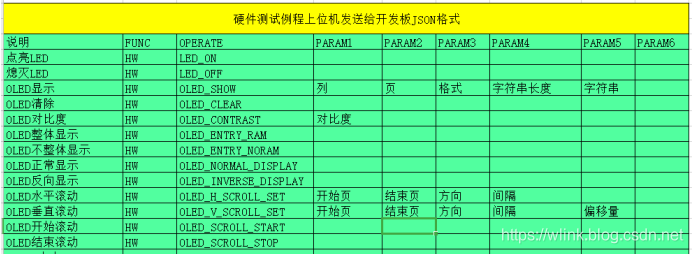

目前上位机跟开发板是通过串口来通信，通信格式是json，如果你没听过json，那么自行百度，跟OLED相关的json格式分别如下：
在这里插入图片描述
包含：OLED显示，OLED清除，OLED对比度，OLED整体显示，OLED不整体显示，OLED反向显示，OLED正常显示，OLED水平滚动设置，OLED垂直滚动设置，OLED开始滚动，OLED结束滚动。
发送格式示例如下（以OLED清除为例）：

{"FUNC":"HW","OPERATE":"OLED_CLEAR","PARAM1":null,"PARAM2":null,"PARAM3":null,"PARAM4":null,"PARAM5":null,"PARAM6":null}

1）上位机json发送代码：

上位机用的c# winform,用的json库using Newtonsoft.Json，此库需要Newtonsoft.Json.dll库
发送代码如下：

private void json_construction_send(string func,string operate,string param1,string param2,string param3,string param4,string param5,string param6)
{
    json_commmand cmd = new json_commmand();
    cmd.FUNC = func;
    cmd.OPERATE = operate;
    cmd.PARAM1 = param1;
    cmd.PARAM2 = param2;
    cmd.PARAM3 = param3;
    cmd.PARAM4 = param4;
    cmd.PARAM5 = param5;
    cmd.PARAM6 = param6;
    string json_cmd = JsonConvert.SerializeObject(cmd);
#if  CONSOLE_DEBUG
    Console.WriteLine(json_cmd);
#endif
    if (serialPort1.IsOpen)
    {
        serialPort1.WriteLine(json_cmd);
    }
}

其中OLED的operate字符串包括：

string operate_oled_show = "OLED_SHOW";
string operate_oled_clear = "OLED_CLEAR";
string operate_oled_normal_display = "OLED_NORMAL_DISPLAY";
string operate_oled_unnormal_display = "OLED_INVERSE_DISPLAY";
string operate_oled_entry_ram = "OLED_ENTRY_RAM";
string operate_oled_entry_noram = "OLED_ENTRY_NORAM";
string operate_oled_contrast = "OLED_CONTRAST";
string operate_oled_hscroll_set = "OLED_H_SCROLL_SET";
string operate_oled_vscroll_set = "OLED_V_SCROLL_SET";
string operate_oled_scroll_start = "OLED_SCROLL_START";
string operate_oled_scroll_stop = "OLED_SCROLL_STOP";

2）单片机json接收解析代码

单片机用的json库是cJson,在github上可以找到，单片机接收解析代码框架如下：



uint8_t uart_receive_parse(uint8_t *shell_string)
{
	/* 解析Json字符串 */
    uint8_t result = HW_ERR_OK;
    cJSON* parse_json = cJSON_Parse((const char *)shell_string);
    uint8_t* func_value = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"FUNC"))->valuestring;
    uint8_t* operate_value = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"OPERATE"))->valuestring;
    uint8_t* para1 = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"PARAM1"))->valuestring;
    uint8_t* para2 = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"PARAM2"))->valuestring;
    uint8_t* para3 = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"PARAM3"))->valuestring;
    uint8_t* para4 = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"PARAM4"))->valuestring;
    uint8_t* para5 = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"PARAM5"))->valuestring;
    uint8_t* para6 = (uint8_t*)((cJSON *)cJSON_GetObjectItem(parse_json,"PARAM6"))->valuestring;

    if(hw_strcmp((const char *)func_value,"HW") == 0)
    {
        if(hw_strcmp((const char *)operate_value,"OLED_SHOW") == 0)
        {
            /* OLED显示 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_CLEAR") == 0)
        {
            /* OLED清除 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_CONTRAST") == 0)
        {
            /* 设置OLED对比度 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_ENTRY_RAM") == 0)
        {
            /* OLED整体显示 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_ENTRY_NORAM") == 0)
        {
            /* OLED不整体显示 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_NORMAL_DISPLAY") == 0)
        {
           	/* OLED正常显示 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_INVERSE_DISPLAY") == 0)
        {
            /* OLED反向显示 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_H_SCROLL_SET") == 0)
        {
            /* OLED水平滚动设置 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_V_SCROLL_SET") == 0)
        {
            /* OLED垂直滚动设置 */
            goto exit;
        }


        if(hw_strcmp((const char *)operate_value,"OLED_SCROLL_START") == 0)
        {
            /* OLED开始滚动 */
            goto exit;
        }

        if(hw_strcmp((const char *)operate_value,"OLED_SCROLL_STOP") == 0)
        {
            /* OLED停止滚动 */
            goto exit;
        }
        result = HW_ERR_SHELL_NO_CMD;
    }

	/* 解析非json字符串 */
	if(hw_strcmp((const char *)shell_string,"shop220811498.taobao.com") == 0)
		HW_DEBUG("welcome to use our stm32f1 camera wifi board\n");
	else
		HW_DEBUG("UART PARSE ERR:HW_ERR_SHELL_NO_CMD\n");

    result = HW_ERR_SHELL_NO_CMD;
exit:
    cJSON_Delete(parse_json);
    return result;
}

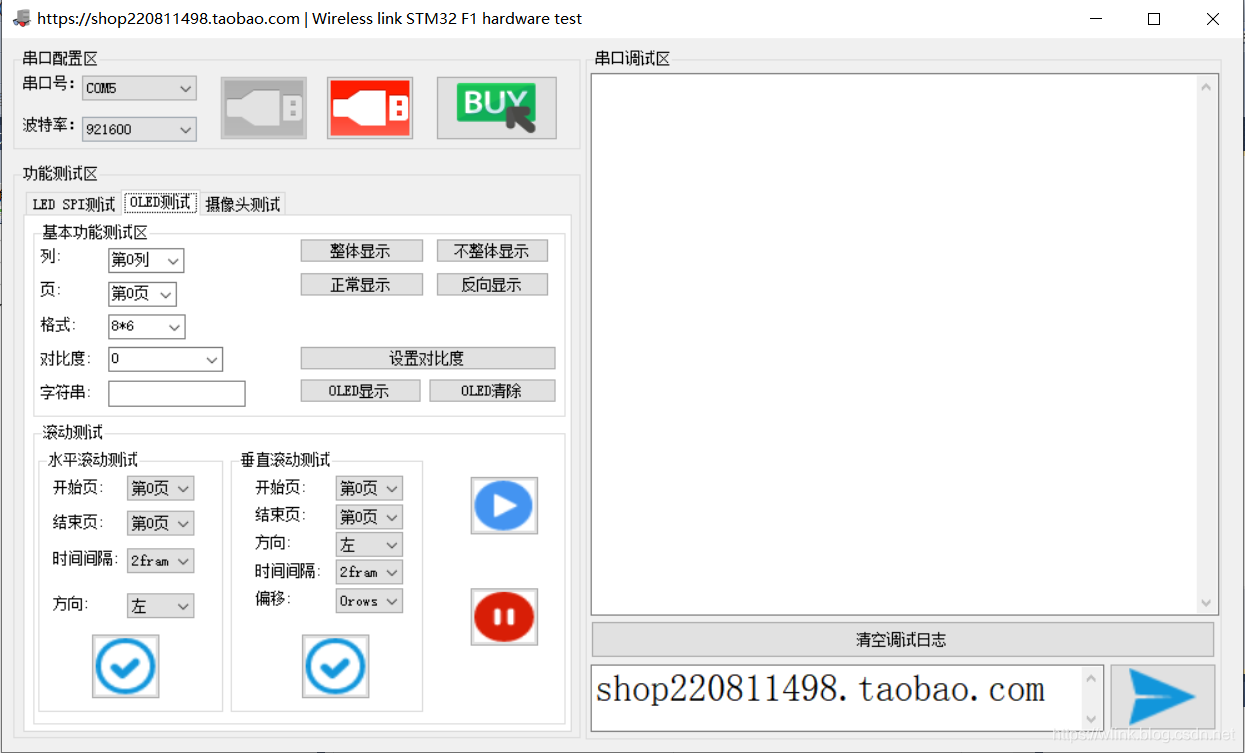

2.上位机图片

在这里插入图片描述
整个上位机是硬件测试例程的上位机，包括LED,OLED,SPI FLASH,摄像头，但是本文章只是拿OLED做说明，整个上位机包括：
①串口配置区->包括串口打开，关闭，包括热插拔的检测
②功能测试区->包括LED,SPI,OLED,摄像头，贴图仅仅是OLED的测试
③串口调试区->包括可以接收开发板打印的log以及发送自定义的字符串给开发板

3.上位机跟驱动交互代码

1）OLED显示

在这里插入图片描述
上位机代码如下：

private void b_oled_show_Click(object sender, EventArgs e)
{
    int oled_col = c_oled_col.SelectedIndex;
    int oled_page = c_oled_page.SelectedIndex;
    int oled_format = c_oled_format.SelectedIndex;
    if (t_oled_string.Text == "")
    {
        MessageBox.Show("输入要显示的字符串", "错误提示");
        return;
    }
    string oled_show = t_oled_string.Text;
    json_construction_send(hw_func, operate_oled_show, oled_col.ToString(), oled_page.ToString(), oled_format.ToString(), oled_show.Length.ToString(), oled_show, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_SHOW") == 0)
{
    uint8_t col,page,format,string_len;
    uint8_t show_string[32] = {0};

    HW_DEBUG("UART PARSE DEBUG:operate OLED_SHOW\n");
    col = atoi((const char*)para1);
    page = atoi((const char*)para2);
    format = atoi((const char*)para3);
    string_len = atoi((const char*)para4);
    hw_memcpy(show_string,(const char*)para5,string_len);
    hw_oled_show_string(col,page,show_string,format == 0?8:16);
    goto exit;
}

2）OLED清除

在这里插入图片描述
上位机代码如下：

private void b_oled_clear_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_clear, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_CLEAR") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_CLEAR\n");
    hw_oled_clear();
    goto exit;
}

3）OLED对比度

在这里插入图片描述
上位机代码如下：

private void b_oled_contrast_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_contrast, c_oled_contrast.SelectedItem.ToString(), null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_CONTRAST") == 0)
{
    uint8_t contrast_value;

    HW_DEBUG("UART PARSE DEBUG:operate OLED_CONTRAST\n");
    contrast_value = atoi((const char*)para1);

    hw_oled_set_contrast(contrast_value);
    goto exit;
}

4）OLED整体显示

在这里插入图片描述
上位机代码如下：

private void b_oled_entry_ram_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_entry_ram, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_ENTRY_RAM") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_ENTRY_RAM\n");
    hw_oled_entry_display_with_ram();
    goto exit;
}

5）OLED不整体显示

在这里插入图片描述
上位机代码如下：

private void b_oled_entry_noram_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_entry_noram, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_ENTRY_NORAM") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_ENTRY_NORAM\n");
    hw_oled_entry_display_without_ram();
    goto exit;
}

6）OLED反向显示

在这里插入图片描述
上位机代码如下：

private void b_oled_unnormal_display_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_unnormal_display, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_INVERSE_DISPLAY") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_INVERSE_DISPLAY\n");
    hw_oled_set_inverse_display();
    goto exit;
}

7）OLED正常显示

在这里插入图片描述
上位机代码如下：

private void b_oled_normal_display_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_normal_display, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_NORMAL_DISPLAY") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_NORMAL_DISPLAY\n");
    hw_oled_set_normal_display();
    goto exit;
}

8）OLED水平滚动设置

在这里插入图片描述
上位机代码如下：

private void bh_scroll_set_Click(object sender, EventArgs e)
{
    string h_scroll_start_page = ch_start_page.SelectedIndex.ToString();
    string h_scroll_stop_page = ch_stop_page.SelectedIndex.ToString();
    string h_scroll_dir = ch_direct.SelectedIndex.ToString();
    int h_scroll_inteval = ch_inteval.SelectedIndex;
    int inteval = 0;
    if (h_scroll_inteval == 0)
        inteval = 7;
    if (h_scroll_inteval == 1)
        inteval = 4;
    if (h_scroll_inteval == 1)
        inteval = 4;
    if (h_scroll_inteval == 2)
        inteval = 5;
    if (h_scroll_inteval == 3)
        inteval = 0;
    if (h_scroll_inteval == 4)
        inteval = 6;
    if (h_scroll_inteval == 5)
        inteval = 1;
    if (h_scroll_inteval == 6)
        inteval = 2;
    if (h_scroll_inteval == 7)
        inteval = 3;

    json_construction_send(hw_func, operate_oled_hscroll_set, h_scroll_start_page, h_scroll_stop_page, h_scroll_dir, inteval.ToString(), null, null);

}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_H_SCROLL_SET") == 0)
{
    uint8_t start_page,stop_page,dir,interval;

    HW_DEBUG("UART PARSE DEBUG:operate OLED_H_SCROLL_SET\n");
    start_page = atoi((const char*)para1);
    stop_page = atoi((const char*)para2);
    dir = atoi((const char*)para3);
    interval = atoi((const char*)para4);

    hw_oled_set_horizontal_scroll(dir,start_page,stop_page,interval);
    goto exit;
}

9）OLED垂直滚动设置

在这里插入图片描述
上位机代码如下：

private void bv_scroll_set_Click(object sender, EventArgs e)
{
    string v_scroll_start_page = cv_start_page.SelectedIndex.ToString();
    string v_scroll_stop_page = cv_stop_page.SelectedIndex.ToString();
    int v_scroll_dir = cv_direct.SelectedIndex;
    int scroll_dir = 1;
    if (v_scroll_dir == 0)
        scroll_dir = 2;
    if (v_scroll_dir == 1)
        scroll_dir = 1;

    int v_scroll_inteval = cv_inteval.SelectedIndex;
    string v_scroll_offset = cv_offset.SelectedIndex.ToString();
    int inteval = 0;
    if (v_scroll_inteval == 0)
        inteval = 7;
    if (v_scroll_inteval == 1)
        inteval = 4;
    if (v_scroll_inteval == 1)
        inteval = 4;
    if (v_scroll_inteval == 2)
        inteval = 5;
    if (v_scroll_inteval == 3)
        inteval = 0;
    if (v_scroll_inteval == 4)
        inteval = 6;
    if (v_scroll_inteval == 5)
        inteval = 1;
    if (v_scroll_inteval == 6)
        inteval = 2;
    if (v_scroll_inteval == 7)
        inteval = 3;

    json_construction_send(hw_func, operate_oled_vscroll_set, v_scroll_start_page, v_scroll_stop_page, scroll_dir.ToString(), inteval.ToString(), v_scroll_offset, null);

}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_V_SCROLL_SET") == 0)
{
    uint8_t start_page,stop_page,dir,interval,offset;

    HW_DEBUG("UART PARSE DEBUG:operate OLED_V_SCROLL_SET\n");
    start_page = atoi((const char*)para1);
    stop_page = atoi((const char*)para2);
    dir = atoi((const char*)para3);
    interval = atoi((const char*)para4);
    offset = atoi((const char*)para5);

    hw_oled_set_vertical_scroll(dir,start_page,stop_page,interval,offset);
    goto exit;
}

10）OLED开始滚动

在这里插入图片描述
上位机代码如下：

private void bh_scroll_start_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_scroll_start, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_SCROLL_START") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_SCROLL_START\n");
    hw_oled_scroll_active();
    goto exit;
}

11）OLED结束滚动

在这里插入图片描述
上位机代码如下：

private void bh_sroll_stop_Click(object sender, EventArgs e)
{
    json_construction_send(hw_func, operate_oled_scroll_stop, null, null, null, null, null, null);
}

单片机代码如下：

if(hw_strcmp((const char *)operate_value,"OLED_SCROLL_STOP") == 0)
{
    HW_DEBUG("UART PARSE DEBUG:operate OLED_SCROLL_START\n");
    hw_oled_scroll_deactive();
    goto exit;
}

OK，就介绍到这里，后续会整理OLED SSD1306资料，发一篇博客
主要包括：
1）OLED驱动源码
2）OLED上位机
3）OLED资料

中景园电子0.91寸OLED模块资料.rar
08-31
中景园0.91寸OLED资料 原理图 例程 CAD 。
0.91寸OLED屏关于C51的IIc程序
12-27
中景园电子0.91OLED显示屏关于C51的IIC程序详解及资料
C#串口终端显示STM32_光敏传感器模块数据读取编程实现
04-17
STM32F1单片机编程读取光敏传感器上位机显示源代码 C#串口上位机编程源代码 STM32HAL库编程实现 源代码调试
Arduino--0.91寸OLED液晶屏
u011816009的博客
06-14 8135
（1）简介 0.91寸OLED液晶屏如下图所示，接线比较简单，通过IIC通讯，但是需要注意的是OLED没有背光，只供电的情况下是不会有任何显示的，只有程序正确下载后才会有显示。 （2）接线 0.91OLED UNO VCC 5V GND GND SCL A5 SDA A4 （3）程序 #include "U8glib.h" U8GLIB_SSD1306_128X32 u8g(U8G_I2C_OPT_NONE); void draw(void) { u8g.setFo
用ESP8266-01s点亮0.91‘OLED屏幕
最新发布
weixin_47917343的博客
02-12 151
2. 安装ESP8266开发板支持包安装OLED驱动库：Adafruit SSD1306（库管理器搜索安装）、Adafruit GFX Library（依赖库）和 U8g2 by Oliver Kraus（库管理器搜索安装）注意：ESP8266-01s的GPIO资源有限，如需更多功能建议使用ESP-12F等具有更多IO的型号。1. 确保OLED的I2C地址为0x3C（常见）或0x3D。1.ESP8266-01s模块（内置WiFi的微控制器）3. 杜邦线（母对母）*4烧录器（CH340等）
0.91寸 SSD1306 OLED介绍（一） --- 整体介绍/IIC时序介绍
热门推荐
朝气蓬勃
12-23 2万+
在介绍0.91寸 SSD1306之前先附上模块链接：点击购买SSD1306 OLED显示模块 1. SSD1306 OLED介绍 OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display， OELD）。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快...
0.91英寸OLED显示屏一种具有小尺寸、高分辨率、低功耗特性的显示器件
qq_39777550的博客
01-25 1356
0.91英寸OLED显示屏是一种具有小尺寸、高分辨率、低功耗特性的显示器件。
0.91寸 SSD1306 OLED介绍（三） --- 代码介绍
朝气蓬勃
12-25 5799
在介绍0.91寸 SSD1306之前先附上模块链接：点击购买SSD1306 OLED显示模块 本文章我们来介绍下0.91寸 OLED SSD1306的代码，在介绍之前，请参照前面两篇文章对OLED的概念说明： 0.91寸 SSD1306 OLED介绍（一） — 整体介绍/IIC时序介绍 0.91寸 SSD1306 OLED介绍（二） — 命令介绍 1）命令枚举定义 /***************...
0.91寸OLED显示屏.rar.zip_0.91 OLED_0.91oled屏 例程_0.96oled液晶屏_stm32 1
07-15
0.96OLED stm32官方代码 0.91寸OLED显示屏+12832液晶屏+显示器件提供程序原理模块
0.91寸spi接口OLED显示屏 12832液晶屏模块资料技术手册参考设计+DEMO软件例程.zip
06-24
0.91寸spi接口OLED显示屏 12832液晶屏模块资料技术手册参考设计+DEMO软件例程: 0.91-14-SPEC QG-2832TLBFG02 VER A.pdf 0.91OLED_c51_IIC_例程.hex 0.91不带定位孔.jpg 0.91寸-SPI接口原理图.pdf 0.91白色14Pin.pdf ...
OLED显示模块-0.91英寸-电路方案
04-20
0.91OLED模块以SSD1306作为主芯片，像素为128 * 32， 通讯方式是IIC， IIC地址默认为0x78， 界面很简单， 该模块具有稳压芯片， 支持3.3V〜5V电压供电 开机后自动复位， 自发光自由视角 低功耗。 兼容3.3V或5V电源...
0.91寸OLED液晶屏
07-01
0.91寸OLED液晶屏
中景园电子0.91寸OLED模块资料
08-13
中景园电子0.91寸OLED模块资料 ,驱动SS1306 包括 驱动，PDF资料，手册。液晶资料 等等等 。可显示字符图案数字。
0.91寸OLED显示屏+12832液晶屏+显示器件提供程序原理模块.zip
10-21
0.91寸OLED显示屏—12832液晶屏，驱动程序c51、stm32，数据手册
128*64 OLED液晶屏上位机及应用-资料汇总-电路方案
04-21
本项目分享的是0.96OLED模块资料，包括OLED液晶屏上位机及应用和STM32 控制代码等。该OLED液晶屏高分辨率（128*64），和12864 LCD相同分辨率，但该OLED 屏的单位面积像素更多。128*64 OLED液晶屏特点: 可视角度:大于160° 功耗:正常显示时0.06W（远低于TFT显示屏） 供电范围:直流3V-5V，直接兼容3.3V和5V供电系统 使用2线的I2C接口，一般的IO口模拟I2C也能控制 兼容3.3V和5V控制芯片的I/O电平（无需设置，直接兼容） 字模制作上位机截图: 附件内容截图:
0.91OLED显示屏_C51系列_IIC_例程
02-13
0.91OLED显示屏_C51系列_IIC_例程
STM32-0.91寸-oled12832程序-字模软件
05-20
标题中的“STM32-0.91寸-oled12832程序”指的是一个利用STM32F103微控制器驱动0.91英寸OLED显示屏的项目。OLED（Organic Light Emitting Diode，有机发光二极管）是一种自发光显示技术，因其高对比度、快速响应时间...
STM32F103OLED显示屏程序.zip_0.91 OLED_0.91 OLED stm32_OLED屏 STM32 II
09-25
在本项目中，我们关注的是如何使用STM32F103与0.91英寸的IIC接口OLED显示屏进行通信并驱动显示。 OLED（有机发光二极管）显示屏是一种自发光技术，相比于传统的LCD，它具有更高的对比度、更快的响应速度和更广的...
0.91寸 SSD1306 OLED介绍（五） --- 资料整理
朝气蓬勃
12-27 3677
资料包括： 1）SSD1306 英文中文数据手册 2）I2C时序图 3）代码github,详细看文档 4）验证SSD 1306 OLED的上位机
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Wireless_Link

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
