用ESP8266-01s点亮0.91‘OLED屏幕

硬件准备

所需材料

1.ESP8266-01s模块（内置WiFi的微控制器）

2.0.91英寸OLED屏幕（分辨率128x32，SSD1306驱动芯片，I2C接口）

3. 杜邦线（母对母）*4烧录器（CH340等）

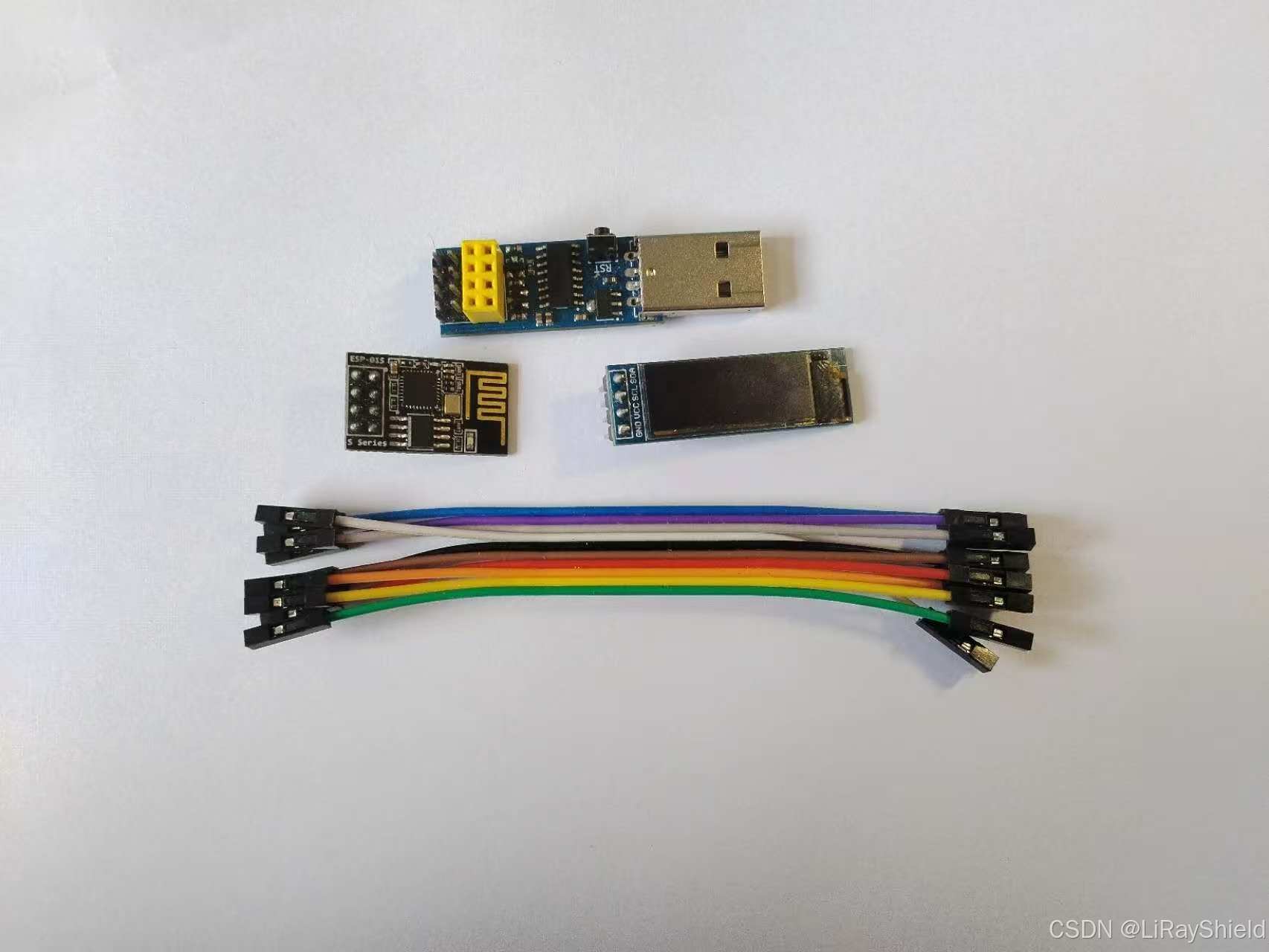

附图1：

硬件连接

ESP8266-01s引脚     OLED引脚

GPIO2（IO2）           SDA

GPIO0（IO0）           SCL

3V3                            VCC

GND                          GND

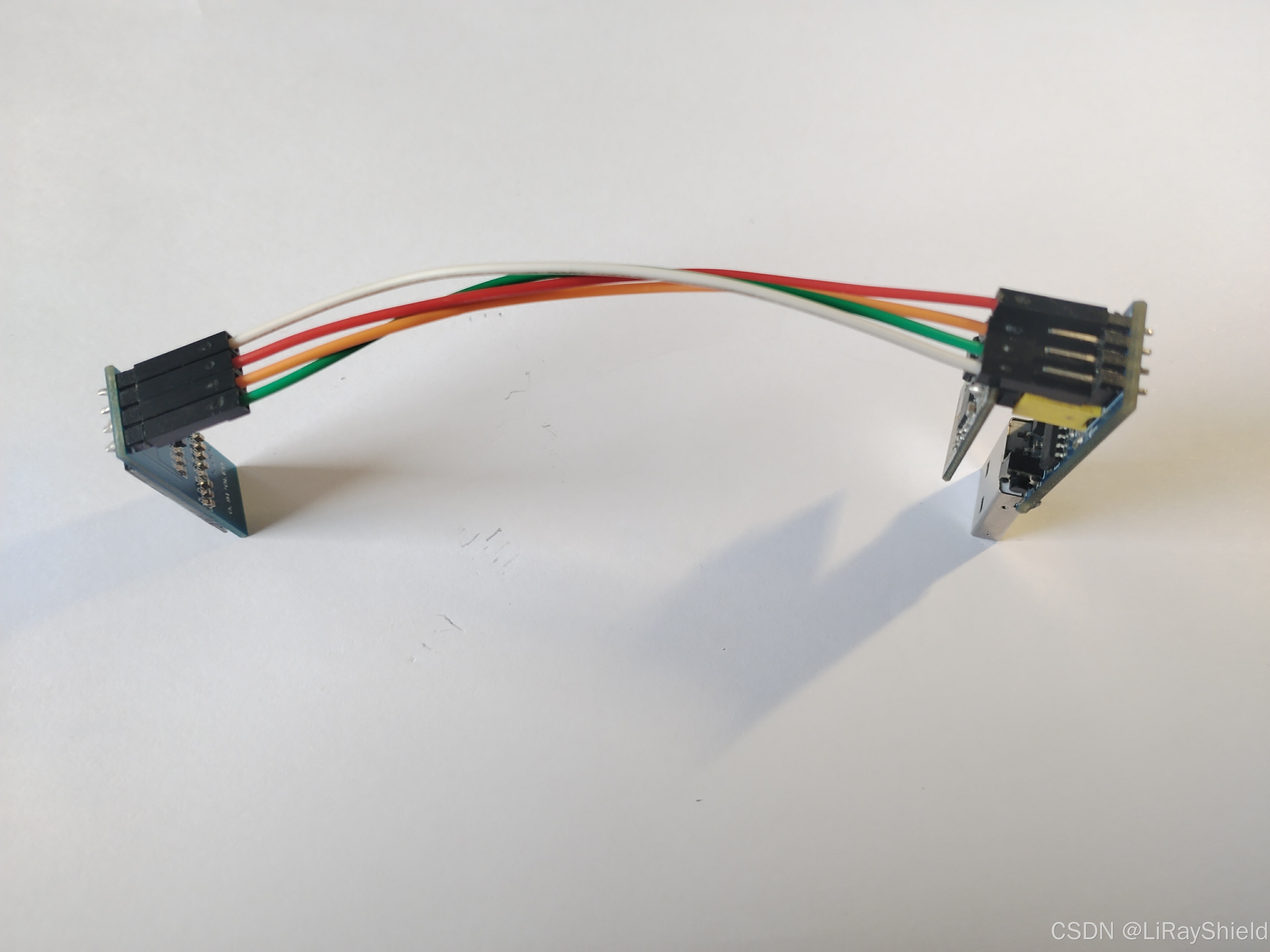

附图2：



注意事项：

1. 确保OLED的I2C地址为0x3C（常见）或0x3D

2.ESP8266-01s的GPIO0在启动时必须为高电平

3. 建议为I2C总线添加4.7kΩ上拉电阻（部分OLED模块已内置）

---

软件配置

开发环境

1.Arduino IDE 1.8.x+

2. 安装ESP8266开发板支持包安装OLED驱动库：Adafruit SSD1306（库管理器搜索安装）、Adafruit GFX Library（依赖库）和 U8g2 by Oliver Kraus（库管理器搜索安装）

示例代码（偷个懒）

​​​​点击查看示例代码和原文

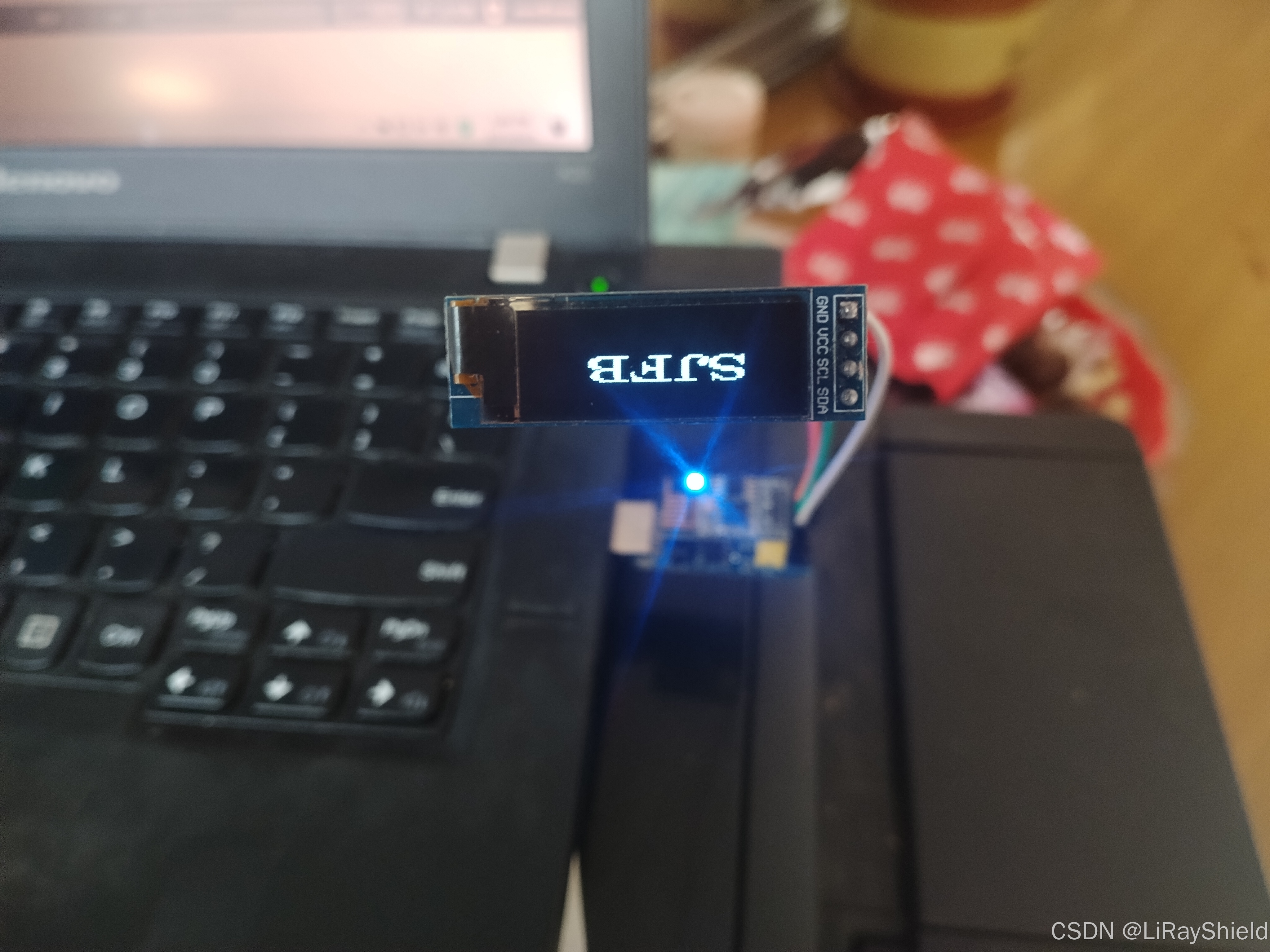

附图3：



---

扩展应用

1. 物联网状态显示：结合WiFi功能显示IP地址、信号强度

2. 传感器数据可视化：连接DHT11显示温湿度曲线

3. 低功耗时钟：使用RTC模块实现断电计时

注意：ESP8266-01s的GPIO资源有限，如需更多功能建议使用ESP-12F等具有更多IO的型号。
