嵌入式GUI LVGL『Slider滑动条控件』介绍

一. LVGL GUI滑动条控件的概念

Slider 对象看起来像一个带有旋钮的 Bar。可以拖动旋钮以设置一个值。滑块也可以是垂直或水平的

二. LVGL GUI滑动条小部件和样式

滑块的主要部分被称为 LV_SLIDER_PART_BG ，它使用典型的背景样式属性。
LV_SLIDER_PART_INDIC 是一个虚拟部件，还使用了所有典型的背景属性。默认情况下，指标的最大大小与背景的大小相同，但是在其中设置正的填充值 LV_SLIDER_PART_BG 将使指标变小。（负值会使它变大）如果在指标上使用了值样式属性，则将根据指标的当前大小来计算对齐方式。例如，中心对齐的值始终显示在指示器的中间，而不管其当前大小如何。
LV_SLIDER_PART_KNOB 是一个虚拟部件，使用所有典型的背景属性来描述旋钮。类似于指示器的值的文本也对准旋钮的当前位置和尺寸。默认情况下，旋钮是正方形（带有半径），其边长等于滑块
的较小边。可以使用填充值使旋钮变大。填充值也可以是不对称的。

三. LVGL GUI滑动条控件的使用

1. 值跟范围(Value and range)

用这个函数设置范围lv_slider_set_range(slider, min , max)

用这个函数设置值lv_slider_set_value(slider, new_value, LV_ANIM_ON/OFF)

用这个函数设置动画时间lv_slider_set_anim_time(slider, anim_time)

我们写个程序看下效果

void lvgl_slider_value_range_test(void)
{
    lv_obj_t* slider1 = lv_slider_create(lv_scr_act(), NULL);
    lv_obj_set_pos(slider1,100,100);
    lv_slider_set_value(slider1, 80, LV_ANIM_OFF);

    lv_obj_t* slider2 = lv_slider_create(lv_scr_act(), NULL);
    lv_obj_set_pos(slider2, 100, 200);
    lv_slider_set_range(slider2,0,200);
    lv_slider_set_value(slider2, 80, LV_ANIM_ON);

    lv_obj_t* slider3 = lv_slider_create(lv_scr_act(), NULL);
    lv_obj_set_pos(slider3, 100, 300);
    lv_slider_set_anim_time(slider3, 5000);
    lv_slider_set_value(slider3, 80, LV_ANIM_ON);

}

2. 对称跟范围(Symmetrical and Range)

除了正常模式，还有两种额外模式：

• LV_SLIDER_TYPE_NORMAL  普通型
• LV_SLIDER_TYPE_SYMMETRICAL  将指标对称地绘制为零（从零开始，从左到右）
• LV_SLIDER_TYPE_RANGE 允许为左（起始）值使用附加旋钮。（可用于lv_slider_set/get_left_value() ）

3. 仅旋钮模式(Knob-only mode)

通常，可以通过拖动旋钮或单击滑块来调整滑块。在后一种情况下，旋钮移动到所单击的点，并且滑块值相应地变化。在某些情况下，希望将滑块设置为仅在拖动旋钮时做出反应。

通过这个函数设置lv_obj_set_adv_hittest(slider, true);

写程序验证，走起！

void lvgl_slider_knob_only_test(void)
{
    lv_obj_t* slider1 = lv_slider_create(lv_scr_act(), NULL);
    lv_obj_set_pos(slider1, 100, 100);
    lv_slider_set_value(slider1, 80, LV_ANIM_OFF);

    lv_obj_t* slider2 = lv_slider_create(lv_scr_act(), NULL);
    lv_obj_set_pos(slider2, 100, 200);
    lv_slider_set_value(slider2, 80, LV_ANIM_OFF);
    lv_obj_set_adv_hittest(slider2, true);
}

可以发现第一个滑动条可以点击改变值，而第二个不行，只能通过拖动来改变值

4. 事件(Event)

除了通用时间外，滑动条还有一个特殊事件

LV_EVENT_VALUE_CHANGED 在使用键拖动或更改滑块时发送

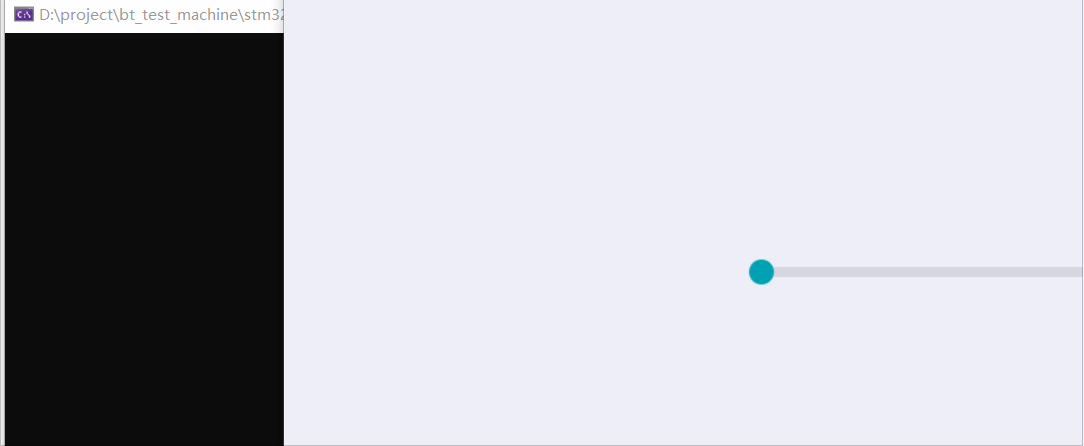

奉上程序

static void slider_event_handler(lv_obj_t* obj, lv_event_t event)
{
    if (event == LV_EVENT_VALUE_CHANGED) {
        printf("Value: %d\n", lv_slider_get_value(obj));
    }
}

void lvgl_slider_test1(void)
{
    /*Create a slider*/
    lv_obj_t* slider = lv_slider_create(lv_scr_act(), NULL);
    lv_obj_align(slider, NULL, LV_ALIGN_CENTER, 0, 0);
    lv_obj_set_event_cb(slider, slider_event_handler);
}
