蓝牙时钟

每一个蓝牙单元都有一个内部系统时钟，它决定了收、发信机的定时
和跳频。因蓝牙时钟取自一个自由运转的时钟，该时钟永不会被调整和关
闭。  作为与其它单元的同步，仅有时钟补偿值对该时钟作为相互同步的临
时蓝牙时钟。应当注意：蓝牙时钟与每天的时间无关，因此，它可用任何
值初始化。蓝牙时钟作为蓝牙收、发信机的时钟，它的分辨度至少是TX或
RX的时隙长度的一半或者312.5µs，该时钟周期约为一天。如果时钟用计
数器来实现，那么28位计数器的计数值范围是2 的28次方-1。在312.5µs的各单
元LSB点，给出的时钟频率是3.2KHz。
在匹克网信道上的定时和跳频由主单元的蓝牙时钟来确定。当匹克网
确立时，主单元时钟值通过通信链接传送给从单元，各从单元在自己的本
地时钟上增加一个补偿值以求得与主时钟同步。由于时钟不能受控，所以
该补偿值必须有规律的进行更新。
在蓝牙接收机里，时钟确定了临界时间并激发事件。对蓝牙系统来说
有四个时间段非常重要：312.5µs，625µs，1.25ms 和1.28S。这些时间段

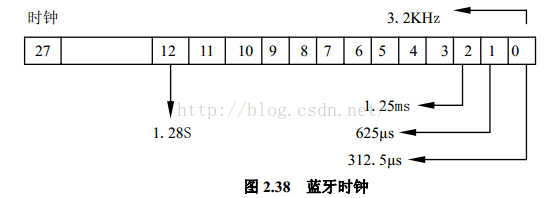

分别于定时器位CLK0、CLK1、CLK2和CLK3对应。如图所示：

当CLK0、CLK1都为“0”时，主一从传输以偶数时隙开始。
在不同的模式和状态里的蓝牙单元可具有不同的时钟特性：
● CLKN  本地时钟
● CLKE  预计时钟

● CLK  主时钟
CLKN是一个自由运转的时钟，而且是所有其它时钟特性的参考。在
高度活跃状态下，本地时钟用精度为+/-20ppm晶体振荡器产生。在低度活
跃状态下，如待机（STANDBY）、保持（HOLD）、休眠（PARK），本地时
钟可以用相对精度较差的+/-250 ppm  低功耗振荡器（LOP）产生。
CLKE和CLK通过增加一个补偿值取自CLKN基准。CLKE是一个处
理接收器的本地时钟估算呼叫单位，即：在呼叫CLKN上加补偿近于接收
的CLKN。通过使用接收的CLKN，呼叫加速了链接建立。

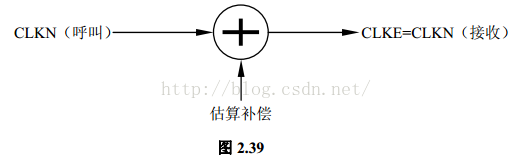

CLKE导出见图所示

CLK是匹克网的主时钟，它用于匹克网中所有定时和时序安排。所有
的蓝牙设备都使用CLK来安排它们传输和接收时序。CLK通过在本地时
钟CLKN的基础上增加一个补偿值获得。因为CLK同它自己的本地时钟
CLKN是完全等同的，所以对主单元来说，补偿值是“0”。而对各个从单
元来说，都对自身的CLKN加上一个适当的补偿值，以求得与主单元的
CLKN一致。虽然在蓝牙设备里所有CLKN都以相同的标称速率运行，但
相互之间的漂移引起了CLK的不准确性。因此在从单元里的补偿必须定期
的修改，以致CLK近似于主单元的CLKN。

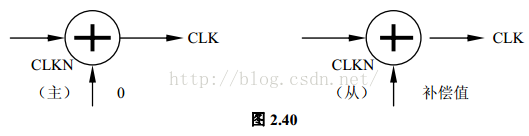

主单元和从单元的CLK导出如图所示
