如何分辨HDD/SSD硬盘接口?

前言:HDD/SSD硬盘接口有很多种类型,你能分清楚吗?SATA,SATA-e,SAS,mSATA,U.2,M.2,PCIE的接口长啥样?M.2的接口有哪几种及能否兼容混插?这些接口是什么总线标准和协议标准?下面将作简单的介绍。

本人收集到了各类HDD/SSD硬盘接口的图片,并加以表格整理,以求给读者一个直观的了解。

总线标准协议标准物理接口接口图片

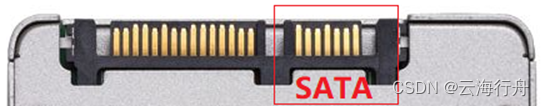

SATAAHCISATA接口

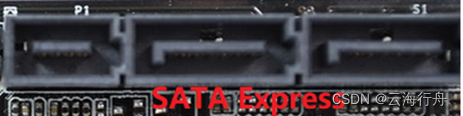

SATAAHCISATA-e接口

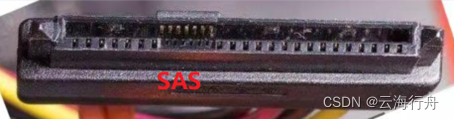

SATAAHCISAS接口

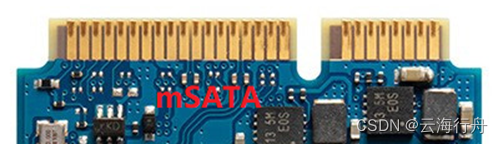

SATAAHCImSATA接口
PCI-ENVMeU.2接口

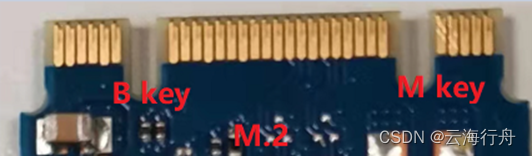

SATA/PCIeAHCIM.2接口(B&M key)
(大多数不支持NVMe)

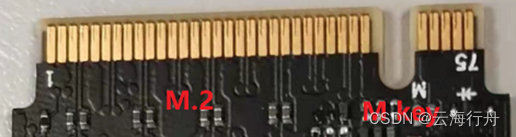

PCIeNVMeM.2接口(M key)

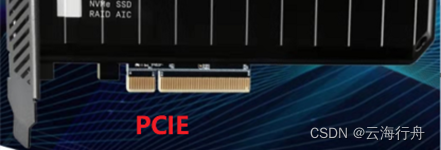

PCIeNVMe/AHCIPCIe接口

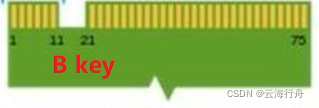

说一下M.2接口,上表介绍了B&M key和M key类型,从理论上讲还存在B key类型(如下图),但是似乎已经淘汰了 。

M.2接口兼容方面,B key和M key不能互插,B&M key可以插在B key和M key上,B key和M key都不能插在B&M key上。

特别地,对于B&M key类型的M.2接口,市场上大多不支持NVMe协议,少数支持NVMe协议的SSD插在M key类型的M.2接口上应该是能用的。
