内存布线方式与电气性能的关系

前言：对于计算机主板的内存条，有哪些布线方式，对于不同的布线方式，哪种的电气性能最优呢？下面我们就来探讨这一问题。

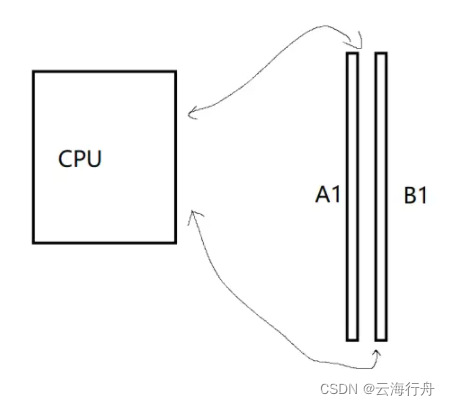

（一）1 DPC（1 DIMM Per Channel）：每个通道1个DIMM插槽，随便插哪个插槽性能都挺好

1DPC即为依据CPU支持的内存通道数量，内存插在对应主板的DIMM插槽上。

这种主板布线的好处就是电气性能可以直接通往各自通道的内存，没有其他通道而产生电气性能不平衡导致的干扰，使内存能获得最优的电气性能和最少的讯号干扰，超频到更高的频率。

（二）2 DPC（2 DIMM Per Channel）：每个通道2个DIMM插槽

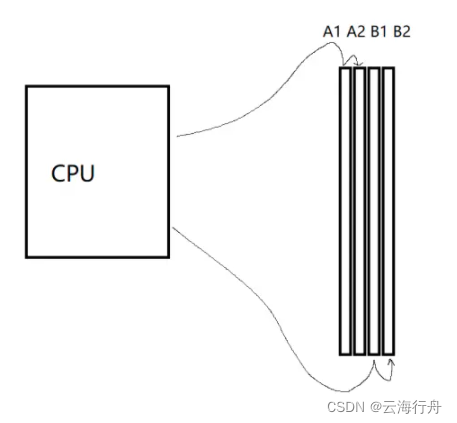

（1）T-type（T-Topology）：信号同时抵达A1/A2与B1/B2，同时插A1/A2或B1/B2的性能更好

这种方式是将四根内存插槽所分配到的电气性能接近，且讯号损失会相对较小。这种方式下，只插两根内存超频没有插四根内存超频更优。

但是，如果在这种布线的主板上安装内存的时候没有插满，比如直插1,3或者2,4，那么没有插内存的通道会产生“残线”，“残线”会影响到插上内存的插槽的电气性能和产生讯号干扰。不论是在近端还是远端的内存插槽，这种的布线方式一定会走的弯弯曲曲，为了达到布线等长。

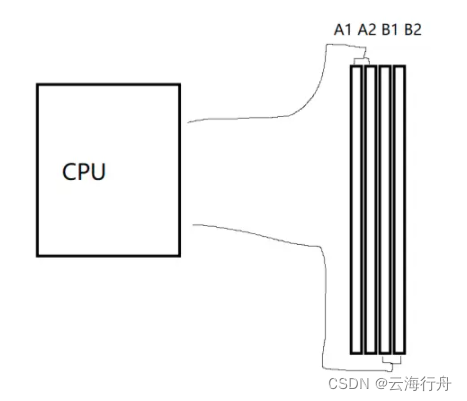

（2）Daisy Chain（菊花链）：信号先从A1/B1再到A2/B2，插A2/B2比插A1/B1的性能更好

这种方式A2和B2的电气性能更好，同时没有了残线，讯号干扰也少了在仅有两条内存的情况下会获得更高的内存超频上限。并非A1,B1会没有讯号干扰，留下的焊点依然是残线，会造成发射和连带的阻抗不连续问题。从PCB扯线上看DC信号平均质量一定比T-Type好，速度快了都走DC了。

总之，在同样的BIOS优化与布线工艺下，性能上1DPC一定比2DPC优。其中在2DPC中，插2根内存时，Daisy Chain比T-type优；插4根内存时，T-type比Daisy Chain优。即：
