双路金牌至强高性能服务器主板，具有高可靠全加固的超融合计算服务器的特征

1. 产品介绍
   1. 产品概述

是一款基于Intel Xeon Gold系列处理器设计的双CPU主板，遵循商用EEB主板规范，专为高性能全加固服务器设计，具有贴片内存颗粒64GB DDR4内存，并提供了丰富的高强度IO接口连接器（6路SATA3.0/USB3.0/千兆以太网电口/VGA接口/RS232接口）。该主板具有高可靠、全加固、高性能、接口丰富等特点，可作为高可靠全加固的超融合计算服务器的核心主板。

主板尺寸304.8*295*2.4mm。

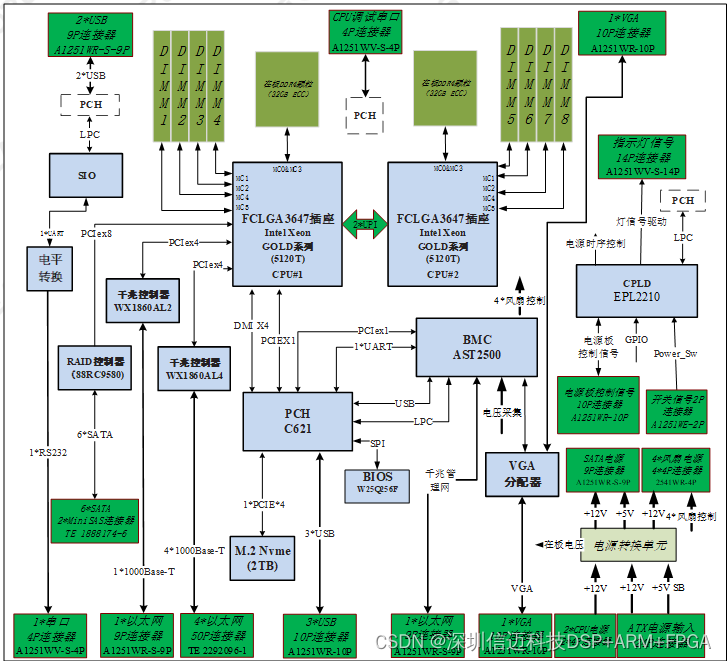

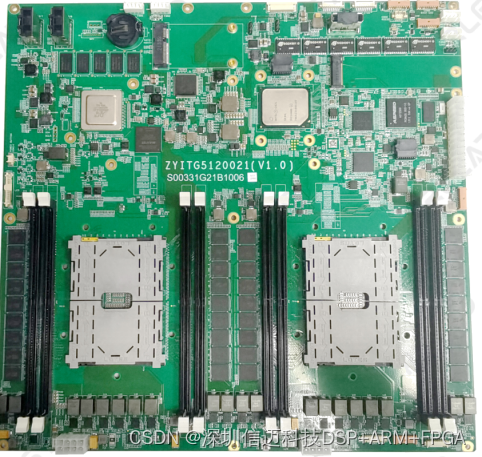

1. 1. 产品实物照片

1. 主要功能、性能
   1. 处理器

处理器数量≥2颗，采用Intel Gold5120处理器，单颗CPU主频≥2.2GHz，核数≥14。

1. 1. 内存

单处理器表贴32GB DDR4内存（带ECC功能）、可扩展4个RDIMM内存插槽，双处理器表贴64GB DDR4内存（带ECC功能）、可扩展8个RDIMM内存插槽，主板最大可以支持320GB内存。

1. 1. 硬盘

1) 系统盘接口：提供1路m.2 NVME硬盘接口，用于存放操作系统；

2) 硬盘类型：SATA接口的固态存储盘，单块硬盘支持容量≥2TB；

3) SATA硬盘接口数量：≥6路接口；支持RAID级别：RAID 0（无冗余磁盘阵列）、RAID 1（镜像磁盘阵列）、RAID 5（无独立校验盘的奇/偶校验磁盘阵列）、RAID 10（镜像无冗余磁盘阵列）；

1. 1. 业务千兆网接口

提供5路1000BASE-T千兆以太网接口，其中单独1路的千兆业务网口带BMC管理功能（走NCSI）。

1. 1. 显示接口

1) 提供2个VGA视频接口（1个为加固连接器接口，1个为标准VGA接口，此2个VGA接口同时只能显示1个）；

2) VGA接口最大显示分辨率不低于1920x1200 @ 60Hz；

1. 1. USB2.0接口

提供5个USB2.0接口（3个为加固连接器接口，2个为标准接口）；

1. 1. 管理千兆网接口

提供1路1000BASE-T千兆管理以太网接口；

1. 1. RS232接口

提供1路3线制RS232加固连接器接口；

1. 1. 风扇接口

提供4路风扇接口。

1. 1. 前面板指示灯及开关机信号

提供电源1、电源2、运行、硬盘（红、绿2个灯）、警告、网络1~5及开关共11个点灯信号，1个电源开关机信号。

1. 1. 电源接口

1) 输入电源接口： DC12V±5%，DC5V±5%(待机电)；

2) 风扇电源接口：提供4路风扇电源接口，DC12V±5%；

3) SATA硬盘电源接口：提供6路SATA电源接口，DC5V±5%；

1. 1. 显卡

主板采用集成显卡，采用AST2500集成显卡。

1. 1. 软件

支持麒麟国产化操作系统、Oracle数据库、瀚高数据库和达梦国产化数据库服务器端部署。

1. 1. KVM功能

主板具备与KVM互连的能力，可通过KVM提供操作、管理服务器的人机交互手段。

主板支持KVM over IP，即带有远程管理功能的KVM切换器，能够实现远程监控功能。

1. 1. 健康诊断检测

1) 主板具备健康诊断检测功能：

能够以简单网路管理协议（SNMP）报送相关状态信息，可定时发送自检信息，报告服务器工作状态，包括开关机状态、可用状态、核心参数信息、风扇信息等；

主板系统维护功能可以实现对BMC系统的恢复和更新。

2) 网页管理

能够提供传感器监测、风扇散热监控、开关机监控、健康管理日志、服务器运行状态监测。

3) SNMP远程管理

向用户提供对开关机状态、温度、电压、风机状态、电源功耗、内存利用率、CPU占用率、CPU温度、硬盘已使用容量、硬盘剩余容量、RAID状态的实时查询接口，以及电源的开关机控制和风机转速控制接口。

4) SNMP故障上报（上层主板也可通过“访问”的方式获取如下信息）

向指定IP上报开关机状态、温度、电压、风机状态、电源功耗、内存利用率、CPU占用率、CPU温度、硬盘已使用容量、硬盘剩余容量、网络连接状态、RAID状态或故障信息。

主板对外提供运维告警报文接口，当运行状态异常时，能够以SNMP报文的形式向指

定地址实时上报告警消息，故障上报的具体信息至少包括故障代码、故障原因、故障影响和一般处理方法。

1. 详细规格和参数
   1. 工作环境

规格名称	规格描述	备注
工作温度	-20℃ ~ +55℃
储存温度	-40 ~ +70℃
相对湿度	95%
振动	2-100Hz，1.5G/rms(工作状态) ； 20-2000Hz，2G/rms（非工作状态）；
冲击	20G，11ms（工作状态）； 30G，11ms （非工作状态）；

1. 1. 电气规格

规格名称	规格描述	备注
工作电压	12V/5V标准ATX供电， 支持ATX/AT上电模式
典型功耗	280W	双CPU+64GB内存
散热方式	风冷散热

1. 1. 机械规格

规格名称	规格描述	备注
产品外形	标准EEB/E-ATX
主板尺寸	304.8*295*2.4mm

1. 1. 系统配置

规格名称	规格描述	备注
处理器	CPU单元采用FCLGA3647插座，可以安装Intel Xeon GOLD 系列处理器，拟采用Intel Xeon Gold 5120T处理器，核心代号Skylake-SP ，制作工艺为14纳米 ，核心数量为14核，28线程 ，主频为2.2GHz，动态加速频率为3.2GHz，L3缓存大小是19.25MB，热设计功耗(TDP)是105W

处理器	CPU单元采用FCLGA3647插座，可以安装Intel Xeon GOLD 系列处理器，拟采用Intel Xeon Gold 5120T处理器，核心代号Skylake-SP ，制作工艺为14纳米 ，核心数量为14核，28线程 ，主频为2.2GHz，动态加速频率为3.2GHz，L3缓存大小是19.25MB，热设计功耗(TDP)是105W
芯片组	Intel的EY82C621，FCBGA1310封装
内存	每个处理器具有板贴32GB 4通道DDR4内存颗粒，可扩展DIMM*4扩展内存条
存储	板载1路M.2 NVME硬盘接口固态盘
RAID控制器	具有6路SATA3.0接口支持RAID0、1、5、10
显卡	AST2500芯片， 输出VGA信号	最大支持1920x1080p@60Hz
操作系统	银河麒麟操作系统

1. 1. 对外接口

规格名称	规格描述	备注
后面板接口	1路RS232接口 1路VGA接口 3路USB3.0接口 5路千兆以太网接口 1路远程管理千兆网口
前面板接口	2路USB3.0接口 1个Power On按钮 1个Reset按钮	预留Pin针可方便接到前面板
以下为板载接口
SATA	板载路6路SATA3.0硬盘接口 1路MSATA接口	硬盘接口支持 硬RAID 0/1/5/10
网络	板载5路千兆以太网PIN针接口	可用于加固接口
串口	板载1路RS232 PIN针接口	可用于加固接口
风扇接口	6路4针智能风扇管理接口	2个CPU占用2路接口
IPMB接口	2路IPMB接口	输出核心器件的电压、电流、温度等信息以及支持板级管理
