基于飞腾 D2000 8 核+ 32G DDR+板载 6 千兆电口+ 4 千兆光口高性能网络安全主板

第一章、产品介绍

1.1 产品概述

XM-D2000GW是一款基于飞腾 D2000 8 核+X100 桥片高性能网络安全主板，D2000 为飞腾首款支持 8 核桌面平 台处理器，支持双通道 DDR4-2666 内存，芯片内置国密 SM2/SM3/SM4/SM9 加速引擎，支持单精度、双精度浮点运算 指令，加速网络数据运算，可广泛应用于边缘计算网关、入侵检测、VPN、网络监控、安全审计等应用领域。

1.2 产品特点

  板载飞腾 D-2000 8 核 2.3GHZ 高性能处理器

  采用飞腾 X100 桥片

  支持双通道 DDR4-2666 内存，最大可支持 64GB

  板载 6 千兆电口，支持 3 组第三代智能bypass（可选）

  板载 4 千兆光口

  主板侧边支持 1 个 PCIE X16 扩展插槽（默认 X8 信号），后端支持 1 个 PCIE X8 扩展插槽

  支持 4 千兆电口、4 千兆光口等网络扩展模块

  支持银河麒麟、UOS 等操作系统

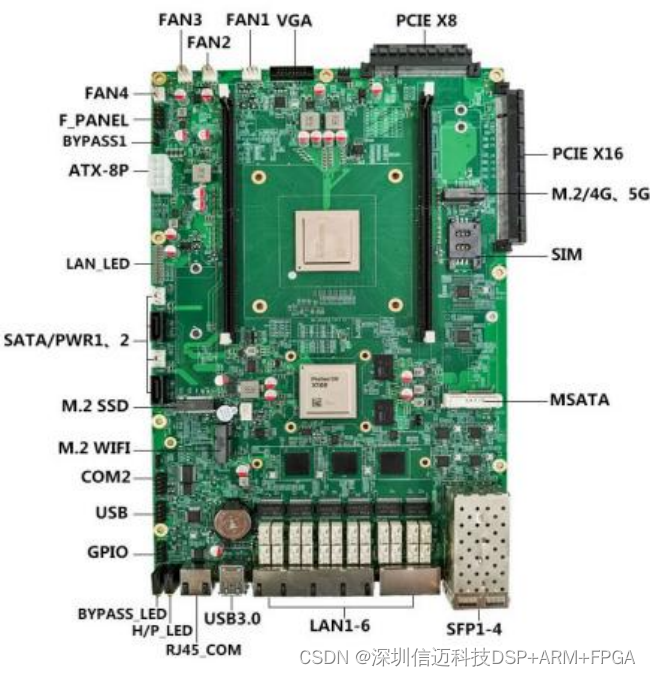

1.3 标示图：

第 一 页

1.4 产品参数

外形尺寸	300*195mm(长*宽)
处理器	飞腾 D-2000，8 核心，主频 2.3GHz，TDP：40W
BIOS	飞腾 UEFI
芯片组	飞腾 X100
内存	支持双通道 DDR4-2666MHz，采用 U-DIMM 插槽，最大支持 64GB
显示接口	支持 1 个 VGA 插针
总线扩展	右侧 1 个 PCIeX16 插槽，支持 PCIe3.0（默认是 X8 信号） 后端 1 个 PCIeX8 插槽，支持 PCIe3.0
网络接口	前面板支持 6 电 4 光： LAN1-LAN4 默认采用网讯 WX1860A4 网卡芯片； LAN5-LAN6 默认采用网讯 WX1860A2 网卡芯片； SFP1-4 默认采用网讯 WX1860A4+YT8521 网卡芯片； 支持 3 组电口 bypass（可选）
USB	前面板 2 个 USB3.0 接口 板内排针 2 个 USB2.0 接口，采用 2X5 2.54mm 排针
M.2	支持 1 个 M.2 SSD，支持 SATA/NVME 协议（默认 NVME 协议） 支持 1 个 M.2 KEY-B 接口，支持 4G/5G 模块，板载 SIM 卡槽（可选） 支持 1 个 M.2 KEY-E 接口，用于支持 WIFI(可选)
mATA	1 个标准 mSATA 接口
SATA	2 个 SATA 接口，支持 SATA3.0
看门狗	支持 1 路看门狗功能（CPU 内置）
GPIO	默认 CPU 出 6 路数字 GPIO（可选单片机出 8 路数字 GPIO） ，采用 2X5 2.54mm 排针
实时时钟	外置 3V 锂电池
串行接口	支持 2 个 RS232 串口：前面板 1 个 RJ45 接口；板内排针 1 个，采用 2X5 2.54mm 排针
电源	采用 8P_DC 12V 电源供电
工作温度	0℃-40℃
存储温度	-10℃-70℃

第 二 页

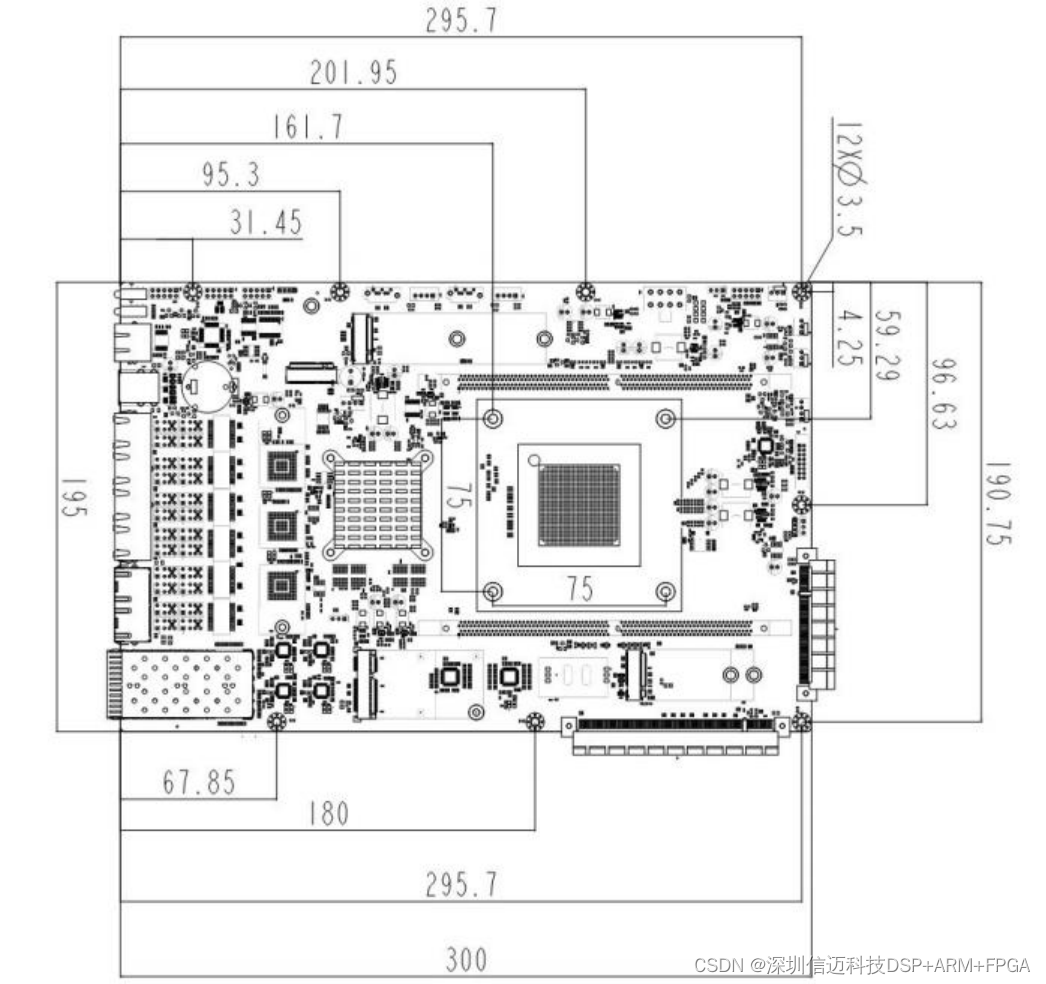

1.5 主板尺寸图
