HT368免电感滤波2*20W D类立体声音频功放

HT368是一款高效D类音频功率放大器。在14.5V供电的立体声（BTL）模式下，能够持续提供2*20W/4Ω功率输出；在单声道（PBTL）模式下，能够持续提供30W/4Ω功率输出。



HT368具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要求。

此外，HT368内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。

​

特点

• 输出功率（BTL模式）

  2×20W (VDD=14.5V, RL=4Ω, THD+N=1%)

  2×25W (VDD=14.5V, RL=4Ω, THD+N=10%)

• 输出功率（PBTL模式）

  24W (VDD=15V, RL=4Ω, THD+N=1%)

  30W (VDD=15V, RL=4Ω, THD+N=10%)

• 单电源系统，4.5V-16V宽电压输入范围

• 超过90%效率，无需散热器

• 可选输出模式：BD和1SPW

• 扩频功能，免电感滤波

• 模拟差分/单端输入，输出模式立体声/单声道可选

• 可选增益：32dB/17.6dB

• 保护功能：过压/过流/过热/欠压异常，直流检测和短路保护

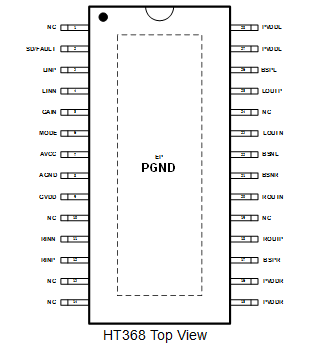

• 无铅无卤封装，TSSOP28-PP

应用

• 条形音箱

• 无线智能音箱

• 便携式音箱

• 消费类音频应用

• 拉杆音箱

• LCD电视/监视器
