AT8236单通道直流有刷电机驱动芯片性能介绍可适用于打印机类的办公自动化设备

已于 2024-05-20 17:36:17 修改
阅读量1.9k 收藏 3
点赞数 2
分类专栏： 电机驱动 智能家居 芯片 文章标签： 驱动开发 单片机 智能家居
于 2024-05-20 17:16:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/YHPsophie/article/details/139070468
版权

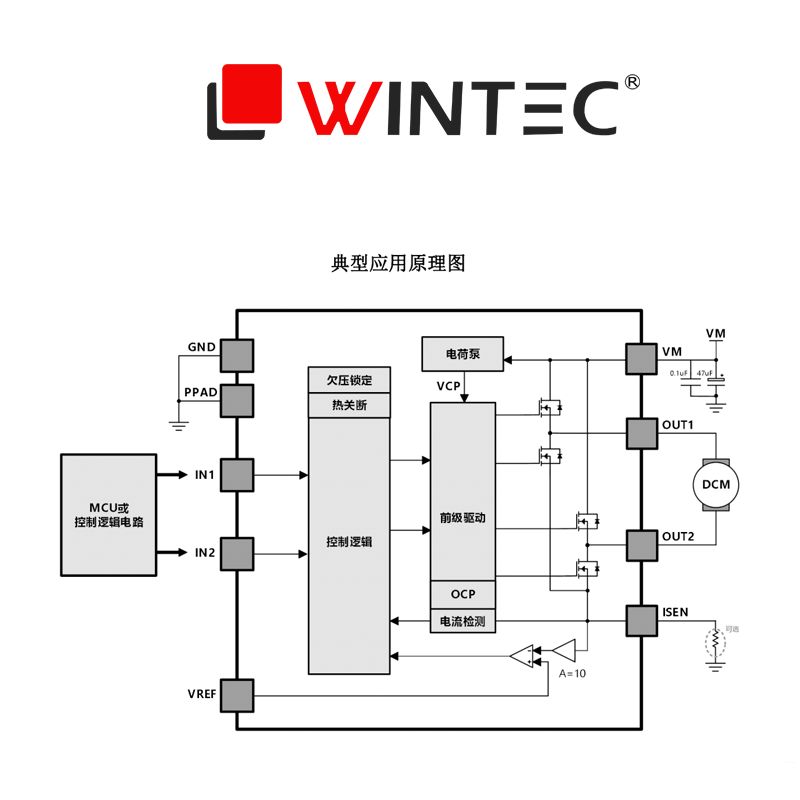

杭州中科微AT8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM)来控制电机转速，同时具备低功耗休眠模式。

AT8236集成同步整流功能，可显著降低系统功耗要求；内部保护功能包含过流保护，短路保护，欠压镇定和过温保护。

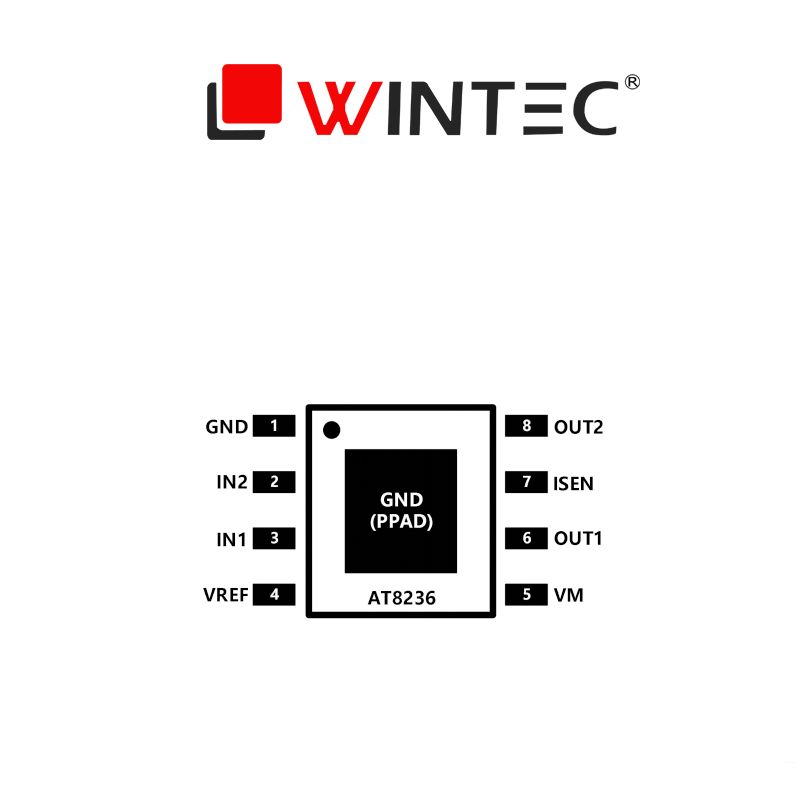

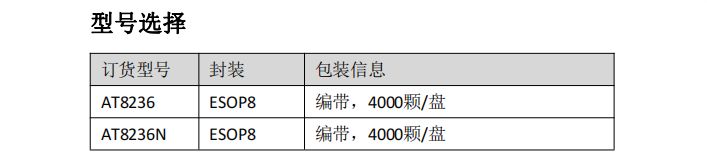

AT8236提供一个故障检测输出管脚；且提供一种带有外露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。


AT8236芯片特性：

单通道H桥电流控制电机驱动器

宽电压供电，5.5V-30V

低RDS(ON)电阻

6A峰值驱动输出，4A持续输出能力

PWM电流整流/限流

支持低功耗休眠模式


AT8236芯片应用：

  • 自动升降晾衣架、自动窗帘、智能家居等
  • 新能源汽车的智能门把锁应用
  • 2-4节锂电池应用等电器
  • 打印机及办公自动化设备
  • 工业控制
