Si3262 集成低功耗SOC 三合一智能门锁应用芯片

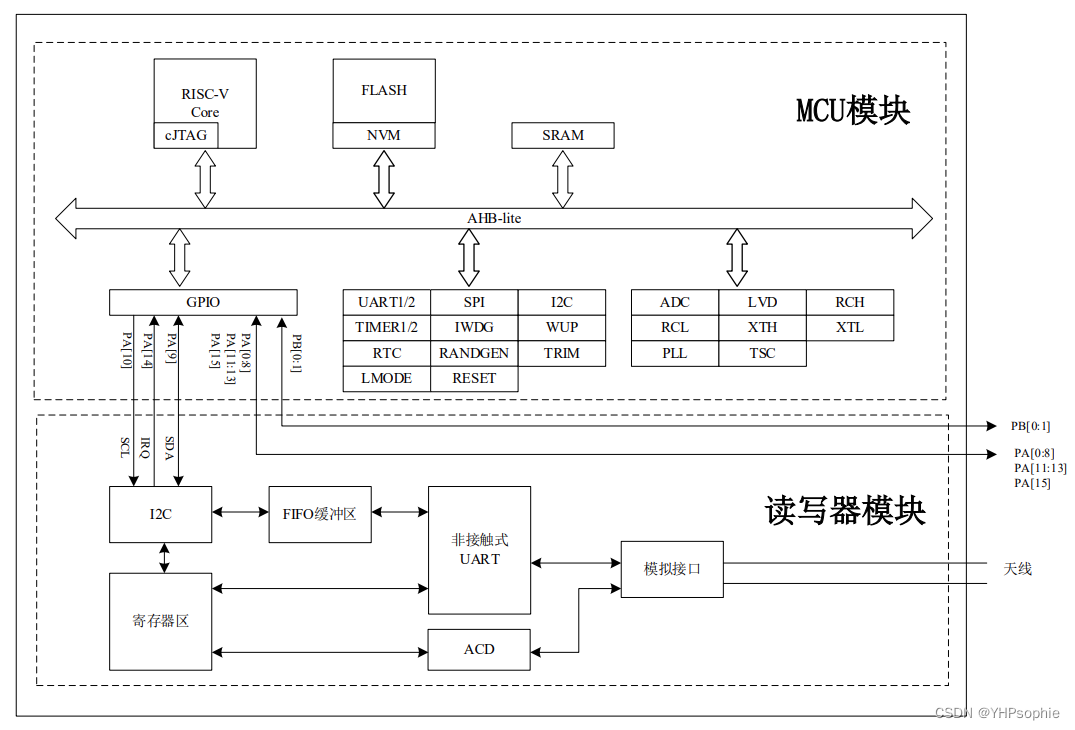

Si3262 是一款G度集成的低功耗 SOC 芯片,其集成了基于 RISC-V 核的低功耗MCU 和工作在 13.56MHz 的非接触式读写器模块。

读写器模块支持 ISO/IEC 14443 A/B/MIFARE 协议,支持自动载波侦测功能(ACD)。无需外W其他电路,其内部发送器可驱动读写器天线与 ISO/IEC 14443 A/B/MIFARE 卡和应答机通信。

在 ACD 模式下,读写器模块大部分时间处于休眠状态,由3K RC 定时唤醒,以低功耗侦测 13.56 MHz 的射频场和射频卡,检测到场或卡自动产生中断唤醒 MCU。侦测场和卡的功能可以单独使能。整个 ACD 过程不需要 MCU 干预。

MCU 模块具有低功耗、Low Pin Count、宽电压工作范围,集成了 13/14/15/16 位精度的 ADC、LVD、UART、SPI、I2C、TIMER、WUP、IWDG、RTC、TSC 等丰富的外设。内核采用 RISC-V RV32IMAC(2.6 CoreMark/MHz)。

Si3262 其他特征

● 超低功耗,功耗达 1.7uA(MCU 模块处于掉电模式,读卡器模块处于硬掉电模

式);

● 典型 ACD 模式功耗为 4.1uA(MCU 模块处于掉电模式,读写器模块寻卡时间间隔为

500ms);

● 工作温度范围-40 ~ 85℃;

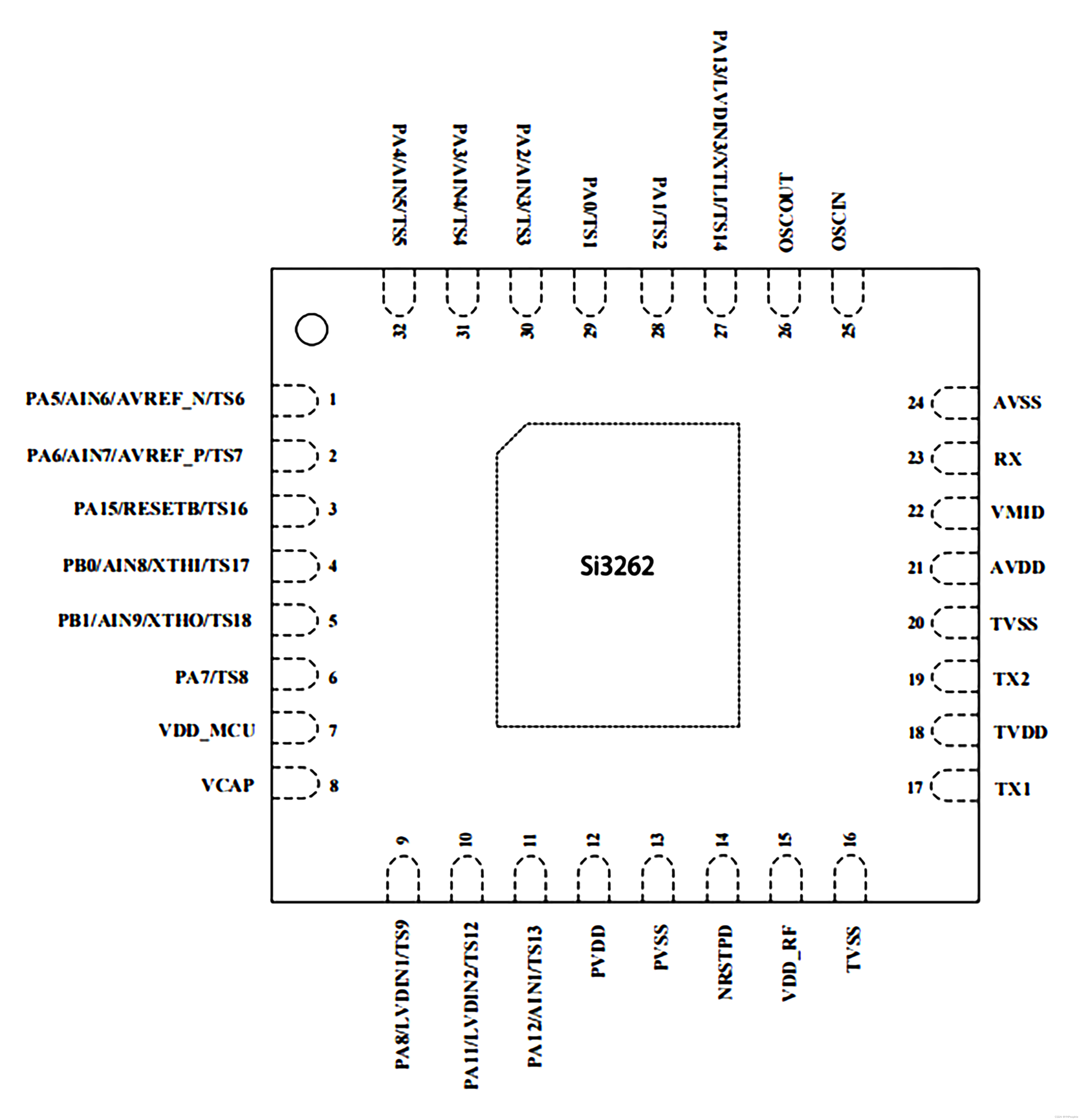

● 支持 QFN0505-32L 封装;

● 少量外W器件,降低系统应用cost;

● 配套有成熟的开发调试软件和丰富的函数库,能大大降低开发门槛和缩短开发周期;
