基本描述：
我们可以看到AT7456E 是一款集成EEPROM的单通道、单色随屏显示发生器。

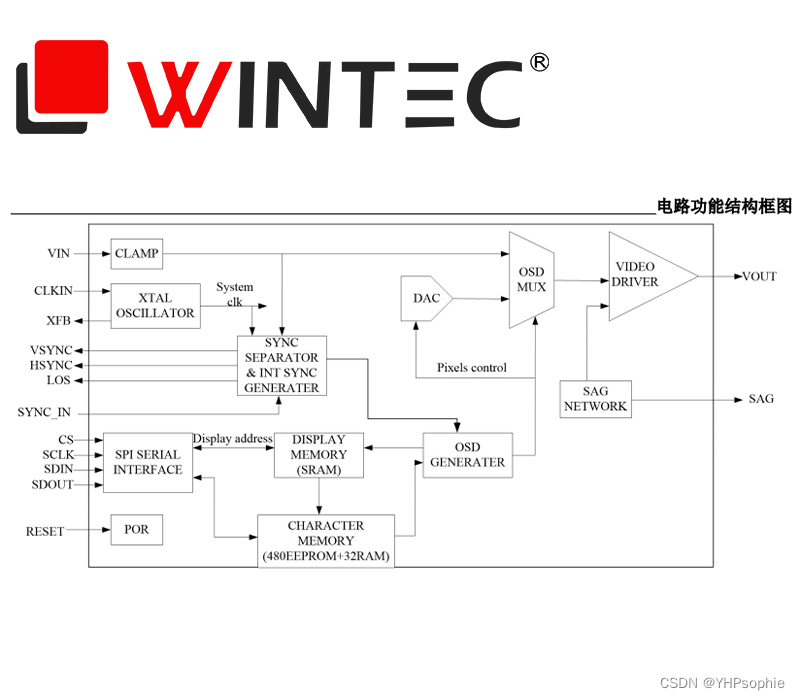

它集成了视频驱动器、同步分离器、视频分离开关以及EEPROM，不仅提高了系统的集成度，而且有效给系统降低了成本。
它采用符合NTSC和PAL制式的512个用户可编程字符，放在全球市场上都可以用。并且能够方便地以任意字符、尺寸展现各种信息；好比如：公司标识、常用图形、时间、日期等。
AT7456E 预先装载了512个字符和图形，并且可以通过SPI兼容串行接口进行在线编程。

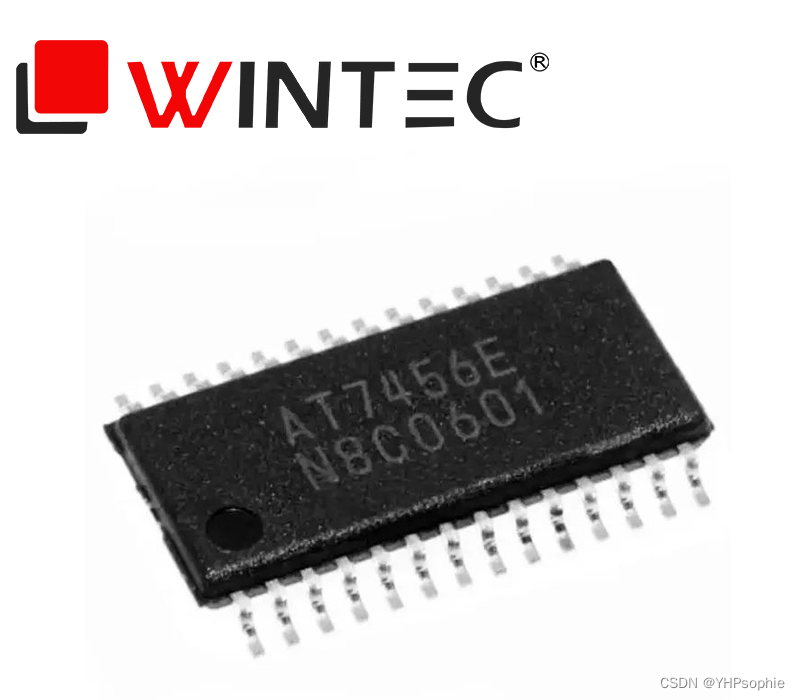

提供28引脚TSSOP封装，工作温度范围（-40℃~+85℃）。
AT7456E特性：
512个用户定义字符或图形存储于 EEPROM
字符大小为 12×18 象素
闪烁、反色和背景控制字符
可逐行设置亮度
最多显示16行×30列字符
视频驱动器输出带有衰减补偿
LOS、VSYNC 、HSYNC和时钟输出
内置同步发生器，同时可外部输入复合同步信号
兼容于NTSC和PAL
SPI兼容串行接口
出厂时带有预先编程的字符组
AT7456E应用：
无人机
消费类电子
室内娱乐系统
安全监控系统、安全监控摄像机
手持测量仪器
工业控制、工业监控
