MATLAB 绘图合集：绘制隐函数 fimplicit

本文主要介绍绘制隐函数的方法。

说明

fimplicit(f) 在默认区间 [-5 5]（对于 x 和 y）上绘制 f(x,y) = 0 定义的隐函数。

fimplicit(f,interval) 为 x 和 y 指定绘图区间。

fimplicit(ax,___) 将在 ax 指定的坐标区中，而不是在当前坐标区中绘制图形。将坐标区指定为第一个输入参数，先于上述任何输入参数。

fimplicit(___,LineSpec) 指定线型、标记符号和线条颜色。例如，'-r' 绘制一根红色线条。

fimplicit(___,Name,Value) 使用一个或多个名称-值对组参数指定线条属性。例如，'LineWidth',2 指定 2 磅的线宽。

fp = fimplicit(___) 返回 ImplicitFunctionLine 对象。使用 fp 可在创建线条后访问和修改线条属性。有关属性列表，请参阅 ImplicitFunctionLine 属性。

绘制隐函数

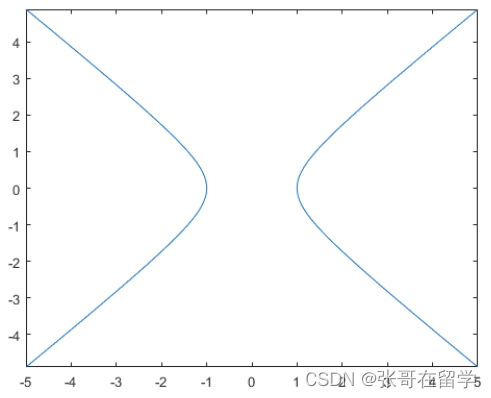

在 x 和 y 的默认区间 [-5 5] 绘制由函数 x2−y2−1=0 描述的双曲线。

fimplicit(@(x,y) x.^2 - y.^2 - 1)

 指定绘图区间

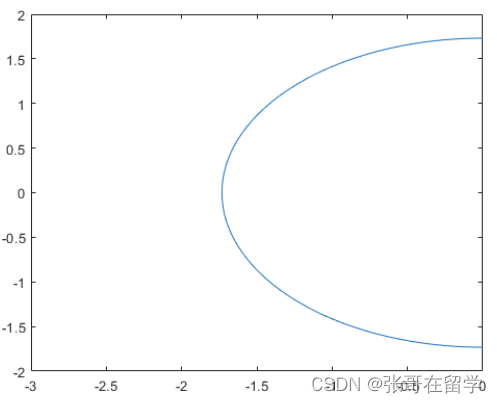

在 x 的 [-3 0] 区间和 y 的 [-2 2] 区间绘制函数 x2+y2−3=0。

f = @(x,y) x.^2 + y.^2 - 3;
fimplicit(f,[-3 0 -2 2])





修改隐式绘图外观

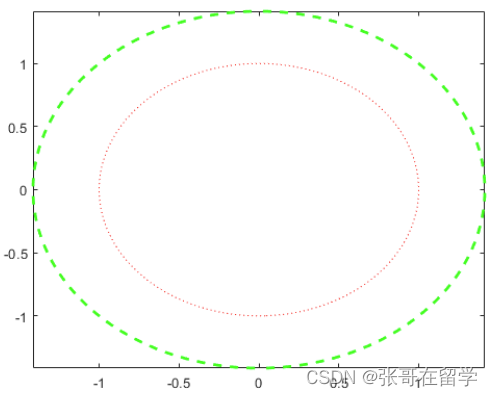

使用不同的半径值绘制两个以 (0,0) 为中心的圆。第一个圆使用红色点线。第二个圆使用线宽为 2 磅的绿色虚线。

f1 = @(x,y) x.^2 + y.^2 - 1;
fimplicit(f1,':r')

hold on
f2 = @(x,y) x.^2 + y.^2 - 2;
fimplicit(f2,'--g','LineWidth',2)
hold off



创建后修改隐式绘图

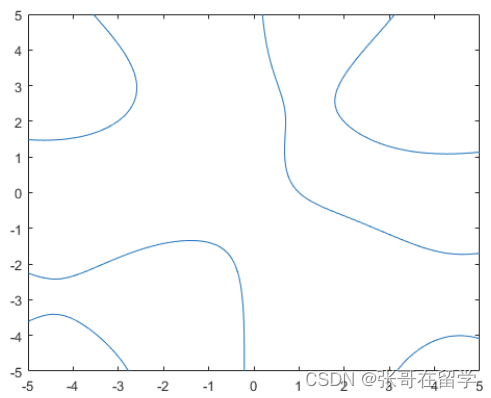

绘制隐函数 ysin(x)+xcos(y)−1=0 并将隐函数线条对象赋给变量 fp。

fp = fimplicit(@(x,y) y.*sin(x) + x.*cos(y) - 1)

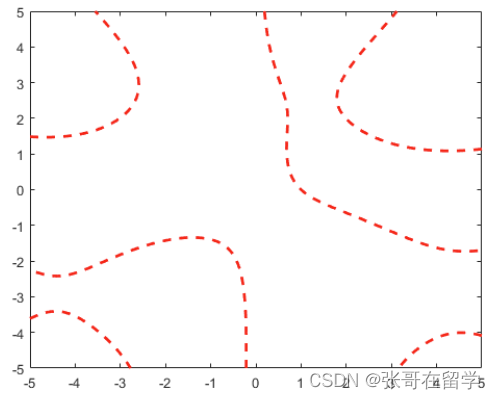

 使用 fp 可在创建隐函数行对象后访问并修改其属性。例如，更改颜色、线型和线宽。

fp.Color = 'r';
fp.LineStyle = '--';
fp.LineWidth = 2;
