电流三段式保护（10kV系统）

1.1 继电保护的主要任务

短路和断线是电力系统中最常见的两种故障，当短路时，由于短路和电荷的作用，会对电网造成很大的伤害，从而降低电网的安全性，这就需要继电保护去工作。继电保护必须以最快的速度将所发生故障的线路从电力系统切除，保证其它线路能够进行正常的供电，同时故障线路的设备也不会因过高的短路电流而损坏。继电保护同时也起到一个监测的作用，某些线路可能在某个时间段带的负荷过高，这就会导致电力系统处于不正常运行状态，它必须能准确的发出指令，告知运维人员去进行相应操作，比如减负荷等。

1.2 基本要求

继电保护设计的时候要包括四要素：选择性、速度性、灵敏性、快速性。

2 三段式电流保护

2.1 原理概述

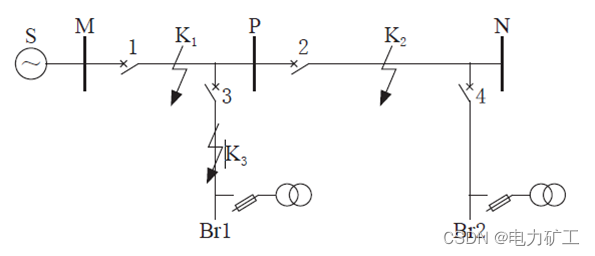

根据继电保护这门课程中学习的，对于如图3.1所示单侧电源供电系统，AB线路上的d点发生三相故障，短路电流周期分量计算公式为：

2.1.1 电流速断保护

电流速断保护顾名思义为当发生问题时，所处区域的保护立刻动作跳闸，保护其余线路。

在上述图3-1中，如果在AB、BC线路上都装有电流速断保护，每个保护都保护本段线路的百分之百，但是实际中，AB线路末端发生短路时，流过AB线路上的保护和BC线路上保护的电流是相等的，要想让保护只在AB段进行动作是不现实的，不满足选择性的要求
