一、LED闪烁控制设计与实现

在任务2的基础上，编写程序控制STM32F103VCT6的PB8引脚，能交替输出高电平和低电平，完成LED闪烁控制程序的设计与调试。

LED闪烁控制电路同“点亮一个LED”电路一样，LED的阳极经100Ω限流电阻接电源，PB8引脚接LED的阴极。

1.LED闪烁功能实现分析

LED的阳极通过1002限流电阻连接到电源上，PB8引脚接LED的阴极。PB8引脚输出低电平时，LED点亮；输出高电平时，LED熄灭。LED闪烁功

（1）PB8引脚输出低电平，LED点亮。
（2）延时。
（3）PB8引脚输出高电平，LED熄灭。
（4）延时。
（5）重复第一步（循环），这样就可以实现LED闪烁。

2.移植工程模板

（1）建立一个“任务3LED闪烁控制”工程目录，然后把 STM32_Project工程模板直接复制到该目录下。
（2)在“任务3LED闪烁控制”工程目录下，将工程模板目录名 STM32_Project 修改为“LEl
闪烁控制”。
（3）在USER子目录下，把STM32_Project.uvproj 工程名修改为 ledss.uvproj。

3.LED闪烁控制程序设计

根据以上分析，编写LED闪烁控制主文件ledss.c，LED闪烁控制主要代码如下。

#include "stm32f10x.h"

void Delay(unsigned int count)      //延时函数
{
    unsigned int i;
    for(; count != 0; count--)
    {
        i=5000;
        while(i--)
    }
}
int main(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);  // 使能 GPIOB 时钟
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;             // PB8 引脚配置
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;     // 配置 PB8 为推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   // GPIOB 速度为 50 MHz
    GPIO_Init(GPIOB, &GPIO_InitStructure);             // 初始化 PB8
    GPIO_SetBits(GPIOB, GPIO_Pin_8);                  // PB8 输出高电平，LED 熄灭

    while(1)
    {
        GPIO_ResetBits(GPIOB, GPIO_Pin_8);          // PB8 输出低电平，LED 点亮
        Delay(100);                                // 延时，保持点亮一段时间
        GPIO_SetBits(GPIOB, GPIO_Pin_8);          // 延时，保持熄灭一段时间
        Delay(100);
    }
}

代码说明：

由于STM32执行指令的速度非常快，如果不设置延时，LED点亮之后马上就熄灭，熄灭之后马上又点亮，速度太快。由于人眼存在视觉暂留效应，根本无法分辨。所以我们在控制LED闪烁的时候需要延时一段时间，否则就看不到“LED闪烁”的效果了。

4.工程编译与调试

参考任务2把ledss.c主文件添加到工程里面，把Project Targets栏下的STM32_Project名修改为ledss，完成“LED闪烁控制”工程的搭建、配置。

单击Rebuild按钮对工程进行编译，生成ledss.hex目标代码文件。若编译发生错误，要进行分析检查，直到编译正确。

加载 ledss.hex 目标代码文件到STM32F103R6芯片，单击仿真工具栏的“运行”按钮，观察LED是否闪烁。若运行结果与任务要求不一致，要对电路和程序进行分析检查，直到运行正确

二、extern变量声明

C语言中的exter可以置于变量/函数前，表示该变量/函数已在别的文件中定义过，用于提示编译器，遇到此变量和函数时在其他文件中寻找其定义，如：

extern ul6 USART_RX_STA;

这个语句是声明USART_RX_STA变量在其他文件中已经定义了，在这里要使用到。所以，
肯定可以在其他文件的某个地方，找到该变量的定义语句。

u16 USART_RX_STA;

下面通过一段代码来说明extern的使用方法。在 main.c中定义全局变量id，id的初始化是
在main.c中进行的。main.c文件如下：

u8 id;                            //定义只允许一次
int main(void)
{
    id = 1;
    printf("id=%d", id);         // id = 1
    test();
    printf("id=%d", id);        // id = 2
}

但是，我们在test.c文件中的test（void)函数中也要使用变量id，这个时候就需要在test.c里面去声明变量id是外部定义的了。因为如果不声明，变量id的作用域是到不了test.c文件中的。看下面test.c文件中的代码：

extern u8 id; // 声明变量 id 是在外部定义的，声明可以在很多个文件中进行
void test(void)
{
    id = 2;
}

在 test.c文件中声明变量id是在函数void test(void)外部定义的，然后就可以使用变量id了。

三、音频产生器

1.音频控制电路

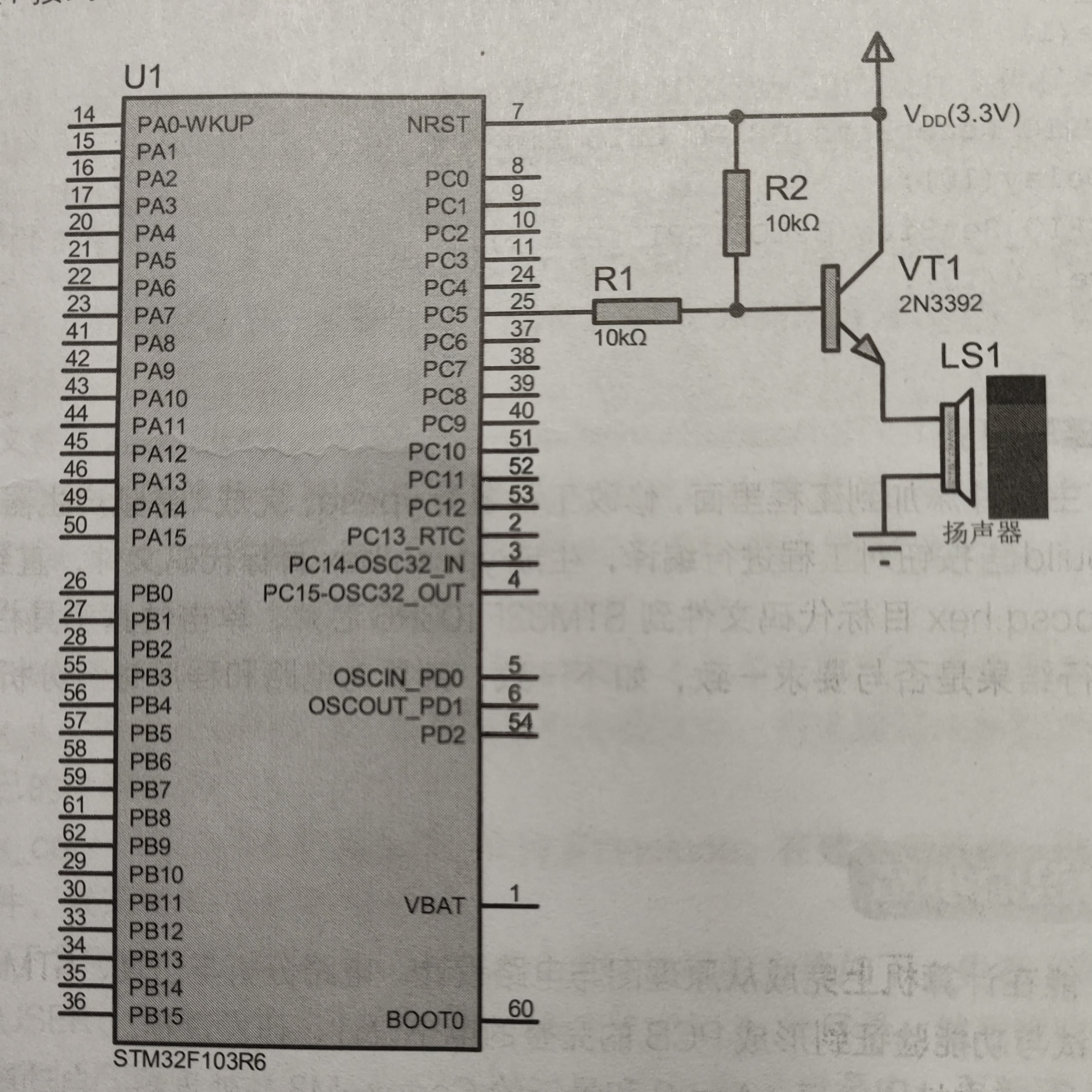

音频控制电路由STM32F103R6芯片、电阻、扬声器和三极管2N3392组成，其中，VT1的基极经电阻R1接到PC5引脚，如图所示。

2.编写音频产生器程序

音频产生器程序和任务3的LED闪烁程序基本一样，主文件ypcsq.c可参考如下程序。

#include "stm32f10x.h"
void Delay (unsigned int count)    //延时函数
{
    unsigned int i;
    for(;count!=0;count--)
    {
        i=5000；
        while(i--);
    }
}
int main(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOC, ENABLE); //使能GPIOC时
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;              //PC5引脚配置
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;       //配置 PC5 为推挽输
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;      //GPIOB 速度为50M
    GPIO_Init(GPIOC, &GPIO_InitStructure);                 //初始化PC5
    GPIO_SetBits(GPIOC,GPIO_Pin_5);                        //PC5输出高电平

    while(1)
    {

    GPIO_ResetBits(GPIOC,GPIO_Pin_5);               //PC5输出低电平
    Delay(10）；                                    //延时一段时间
    GPIO_SetBits(GPIOC,GPIO_Pin_5);                 //PC5输出高电平
    Delay(10)；
    }
}
