电磁频谱监测系统是一种用于实时监测、分析和管理电磁环境的复杂系统，广泛应用于无线电管理、通信、军事、科研等领域。其核心组成部分通常包括以下模块：

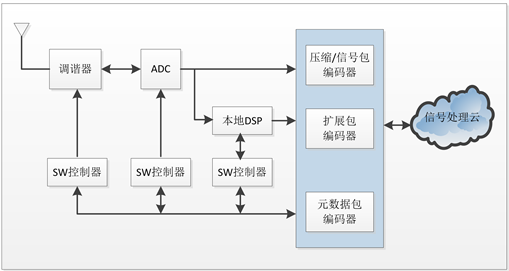

图1 电磁频谱监测系统简要示意图

功能：接收电磁信号。
组成：
- 宽频/定向天线：覆盖不同频段（如HF、VHF、UHF、微波等）。
- 多频段天线阵列：支持多频段同步监测。
- 极化切换天线：支持水平、垂直或圆极化信号接收。
技术前沿：
- 分布式多频段天线阵列：通过多个监测节点组成无线Mesh网络，覆盖更广频段（如100kHz-8GHz）并支持动态组网，节点崩溃时自动重组，提升灵活性。
- 极化自适应天线：结合软件定义无线电（SDR）技术，动态切换极化方式以优化信号接收。

功能：信号预处理。
组成：
- 低噪声放大器（LNA）：放大微弱信号。
- 滤波器：抑制带外干扰（如预选滤波器、可调谐滤波器）。
- 混频器与本地振荡器（LO）：实现频率下变频。
- 衰减器：防止信号过载。
技术前沿：
宽带可调谐滤波器：支持高频段（如毫米波、太赫兹）信号处理，满足5G和卫星通信需求。
低噪声放大器（LNA）集成芯片：提升接收灵敏度至-120dBm，适应复杂电磁环境（如战场或城市密集区域）。

功能：实时处理和分析信号。
组成：
- 数字信号处理器（DSP/FPGA）：实现FFT、信号解调、调制识别。
- 实时频谱分析（RTSA）：捕捉瞬态信号（如脉冲信号）。
- 信号参数测量：频率、带宽、功率、调制方式等。
技术前沿：
- 协作频谱感知算法：多节点联合优化频谱占用度计算，提升复杂环境下的信号分离能力。
- AI驱动的调制识别：基于深度学习的信号分类技术，自动识别通信、雷达等信号类型。
- 双次采集验证机制：首次采集初步分析，二次采集深度验证，减少误判（如武汉海华信通专利技术）。

功能：数据存储、深度分析和可视化。
组成：
- 频谱数据库：存储历史频谱数据。
- 信号特征库：用于信号识别（如雷达、通信信号）。
- AI算法：基于机器学习的异常检测或信号分类。
- 地理信息系统（GIS）：结合地理位置显示频谱分布。
技术前沿：
- 大数据与云平台：分布式监测网络结合云计算，实现海量数据实时处理（如电磁频谱监测管控系统）。
- 频谱态势可视化：通过GIS地图叠加频谱热力图，动态展示频谱占用情况。
- AI异常检测：利用机器学习识别非法信号或干扰源（如未授权广播或窃听设备）。

功能：人机交互与监控。
组成：
- 频谱显示：瀑布图、频谱图、时域波形。
- 告警系统：对非法信号或干扰实时报警。
- 远程控制：支持网络化操作。
技术前沿：
- 增强现实（AR）显示：结合头戴设备实时叠加频谱数据到物理环境，辅助现场运维。
- 移动端监测应用：通过手机或平板远程访问监测数据，支持应急指挥。

功能：确定信号源位置。
技术：
- 多站协同定位（TDOA/FDOA）：基于时差或频差。
- 单站测向（DOA）：使用多天线阵列（如Adcock、MUSIC算法）。
技术前沿：
- 多站协同定位（TDOA/FDOA）：通过时差和频差联合计算，定位精度提升至米级。
- 空间谱估计测向：采用MUSIC算法，实现同频信号分离与高精度测向。

功能：数据传输与系统互联。
组成：
- 协议支持：TCP/IP、5G、卫星通信等。
- 数据加密：保障监测数据安全。
技术前沿：
- 自组织网络（Ad-hoc）：基于空白电视频段（TVWS）的动态组网，无需基站支持，适应应急场景（如灾害救援）。
- 5G回传与卫星通信：支持远程实时数据传输，覆盖无地面网络区域。
