Ansys SCDM基本操作

SpaceClaim中英文切换

参考 Ansys 2021中英文切换

快捷工作栏

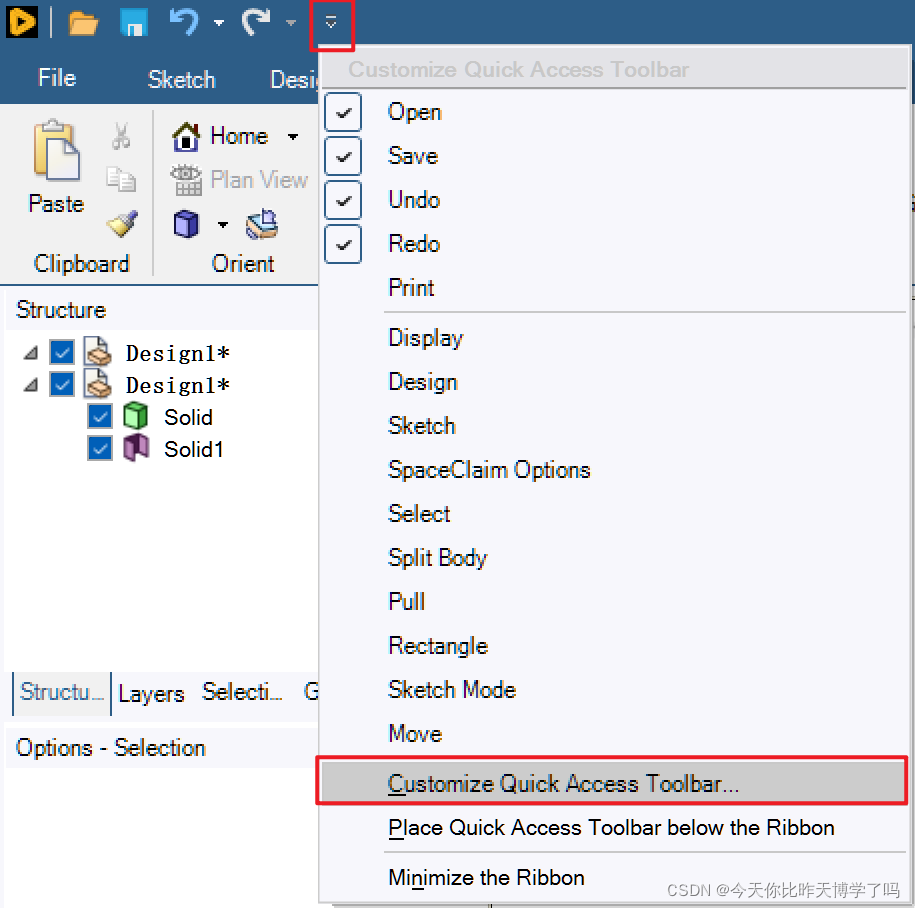

• 点击界面左上方最靠右的向下箭头，勾选常用的操作，即可将其在快捷工作栏（Quick Access Toolbar，QAT）中显示
• 如果你想添加的指令不在下拉列表中，可以选择Customize Quick Access Toolbar（自定义快速访问工具栏）自行添加。


撤销操作与取消撤销

• 撤销Undo（Ctrl + Z）可以撤销最后一个操作
• 取消撤销Redo（Ctrl + Y）可以恢复是一个撤销的操作

修改草图平面

1. 点击 草图 任务栏下的任一操作激活草图平面
2. 点击移动格栅命令，草图中心出现坐标轴，移动/旋转中心坐标轴即可修改草图平面


创建命名组

选择需要分组的点/线/面，Ctrl+G创建分组

抽壳

设计 --> 壳体 --> 选择抽壳起止面 --> 设置抽壳厚度

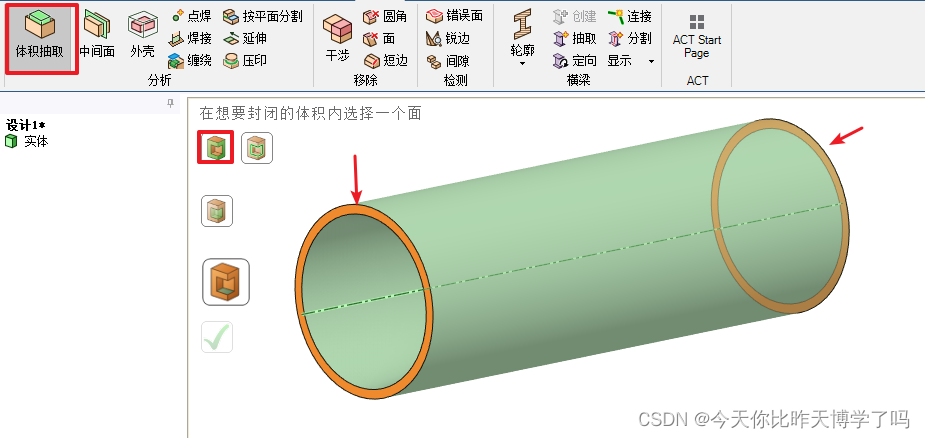

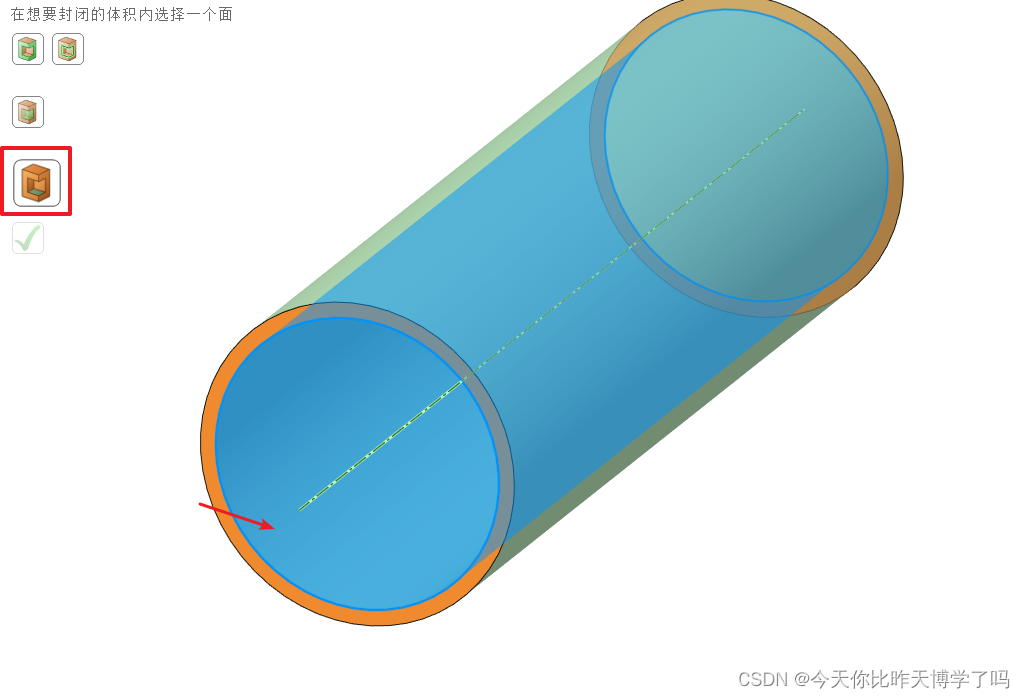

抽取流道

准备 --> 体积抽取 --> 选择两侧面 --> 选择内部面 --> 确定
