CAPWAP协议是用于无线接入点（AP）和无线网络控制器（AC）间通信的关键技术，实现AP的集中管理和控制。CAPWAP支持SplitMAC和LocalMAC模式，其报文通过DTLS进行安全传输。AP上线流程包括DHCP获取IP、发现AC、建立DTLS连接、下载配置等阶段。此外，文章介绍了二层和三层上线的配置方法，以及通过DHCPoption43实现AP的零配置上线。
目录
2. CAPWAP隧道
2.1 技术背景
传统的WLAN体系结构已经无法满足大规模组网的需求，因此，IETF成立的CAPWAP（Control And Provisioning of Wireless Access Points 无线接入点的控制和配置协议）工作组，研究打过没WLAN的解 决 方案。以实现各个厂家控制器与AP间的互通。
CAPWAP的起源

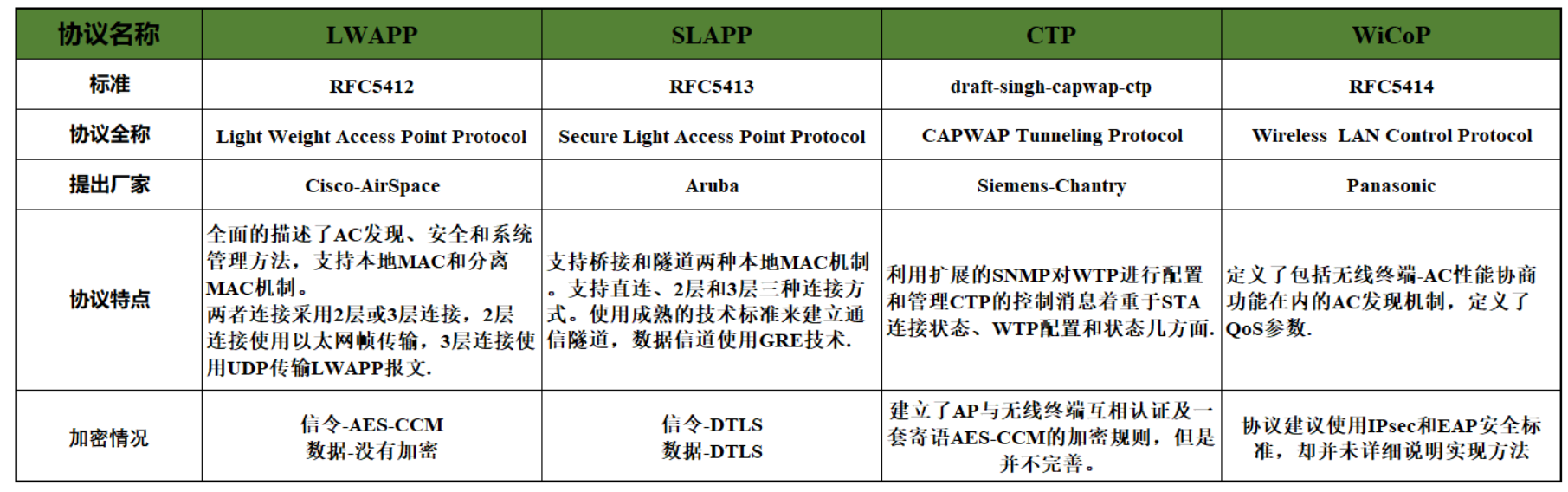

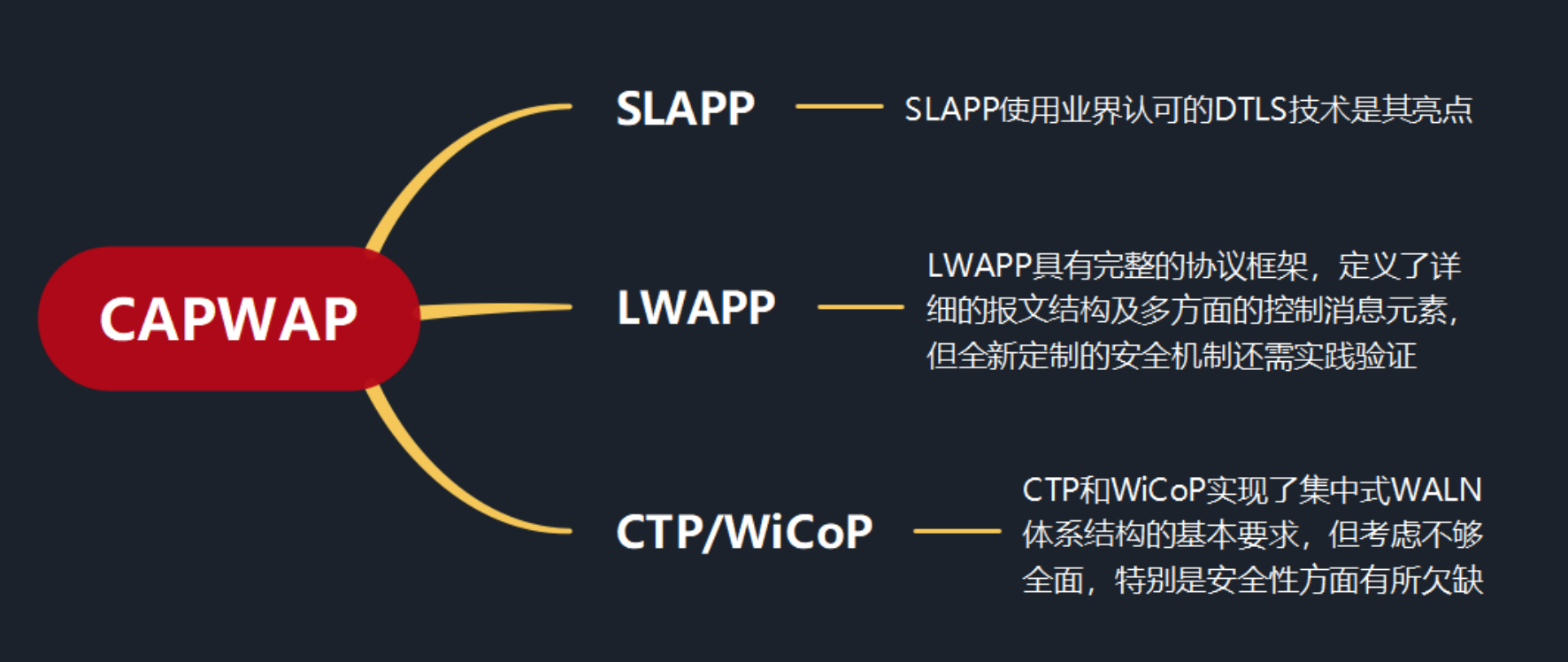

CAPWAP工作组对以上四种通信协议进行评测后，最终采用LWAPP协议作为基础进行扩展，使用DTLS安 全技术，加入其他三种协议的有用特性，制定了CAPWAP协议。
2.2 CAPWAP介绍
CAPWAP（无线接入点控制和配置协议），用于无线终端接入点（AP）和无线网络控制器（AC）之间的 通信交互，实现AC对其所关联的AP集中管理和控制。
该协议包含的主要内容有：
-
AP对AC的自动发现及AP和AC的状态机运行、维护。
-
AC对AP进行管理，业务配置下发。
-
STA数据封装CAPWAP隧道进行转发。
2.3 CAPWAP模式
CAPWAP协议支持两种操作模式：SPlit MAC和Local MAC。
Split MAC模式
-
在Split MAC模式下，所有二层的无线数据和管理帧都被CAPWAP协议封装，在AC和AP之间交互。
-
从STA收到的无线帧，直接封装，转发给AC。
-
在split MAC模式下，无线报文不经过报文转换，直接到达AC。
Local MAC模式：
-
本地转发模式允许数据帧可以用本地桥或者使用802.3的帧形式用隧道转发。
-
二层无线管理帧在AP本地处理，然后再转发给AC。
-
STA传送的无线帧在AP被封装成802.3数据帧。

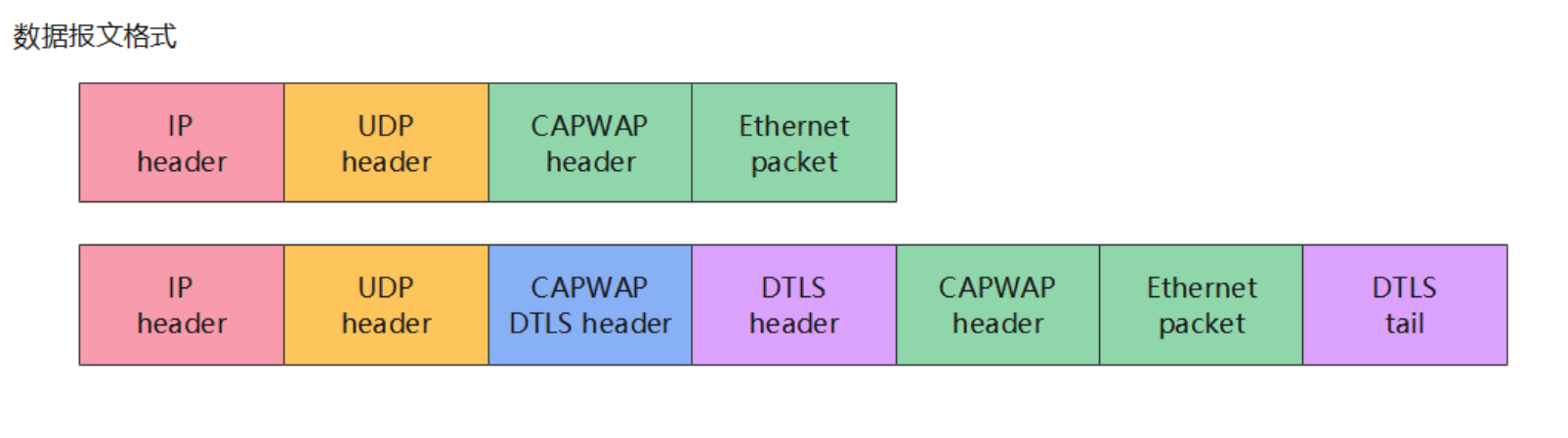

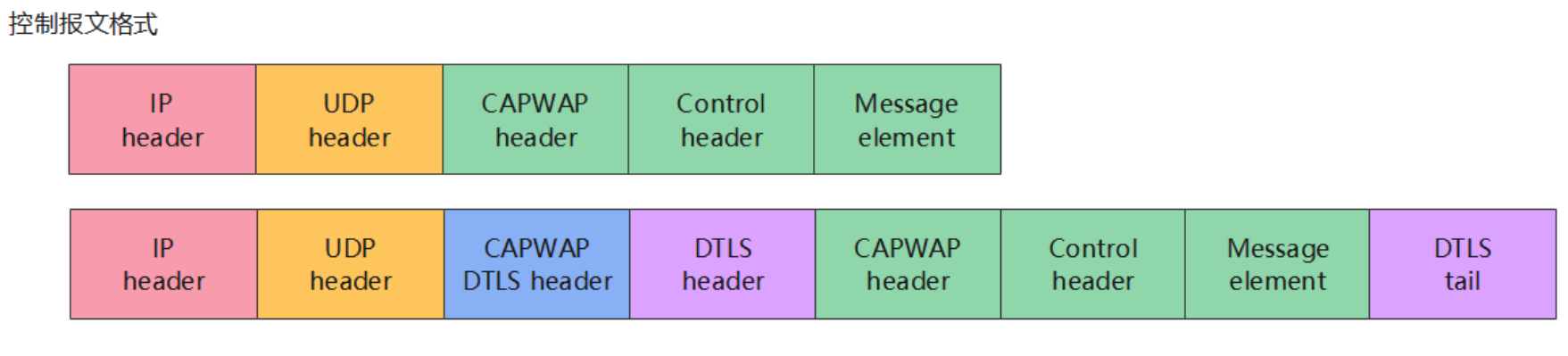

2.4 CAPWAP报文格式

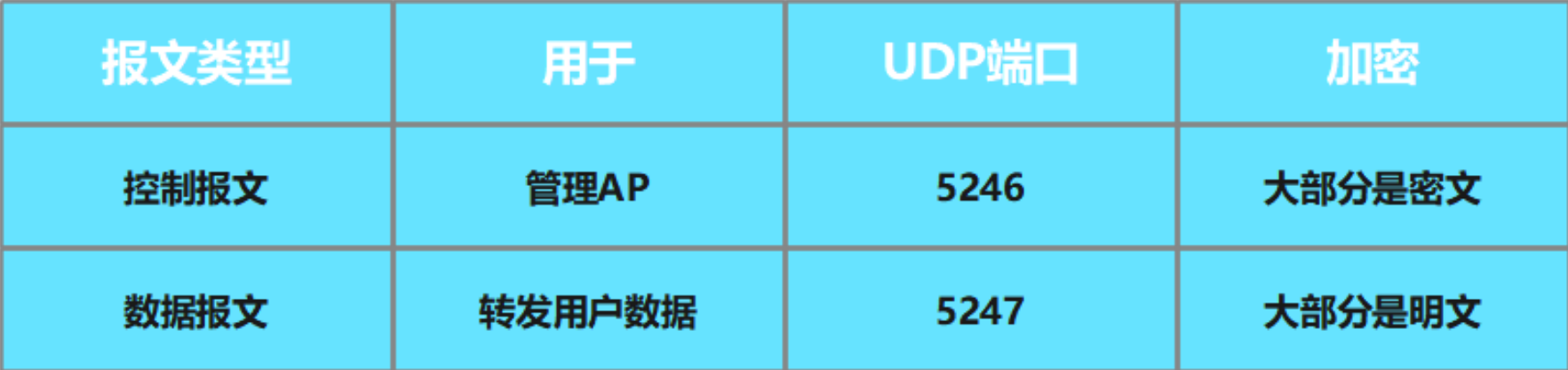

DTLS加密是可选的，华为设备默认没有开启。
DTLS（Datagram Transport Layer Security）是一种基于UDP协议的安全传输协议，它提供了与TLS （Transport Layer Security）相似的安全性和可靠性，但是可以在不可靠的网络环境下使用，例如在实时音视频传输等应用中。 DTLS协议在传输层对数据进行加密、解密和完整性验证，通过使用对称密钥加密技术和数字证书来实现数据加密和身份验证。与TLS协议不同的是，DTLS协议通过将TCP协议替换为UDP协议来提供安全保护，这使得DTLS协议能够支持实时应用和对延迟敏感的数据传输。 DTLS协议的主要特点包括： - 端到端加密：DTLS协议提供了端到端的数据加密和完整性验证，保护了传输过程中的数据安全。 - 支持不可靠网络：由于DTLS协议基于UDP协议，因此可以在不可靠的网络环境下使用，例如在移动网络和互联网上。 - 实时性：DTLS协议支持实时应用，例如视频和语音通话等应用，能够提供较低的延迟和更好的用户体验。 - 灵活性：DTLS协议允许使用不同的加密算法和密钥长度，以适应不同的应用需求。 DTLS协议已经被广泛应用于各种实时应用，例如VoIP、视频会议、在线游戏等，它可以提供强大的安全保护和高效的数据传输。
2.5 AP上线流程
AP上线的主要流程分为
-
AP获取IP地址阶段（以DHCP方式为例）
-
AP发现AC阶段
-
AP接入AC阶段
-
AC下发配置阶段
-
CAPWAP隧道维持阶段和配置更新阶段等几个阶段。

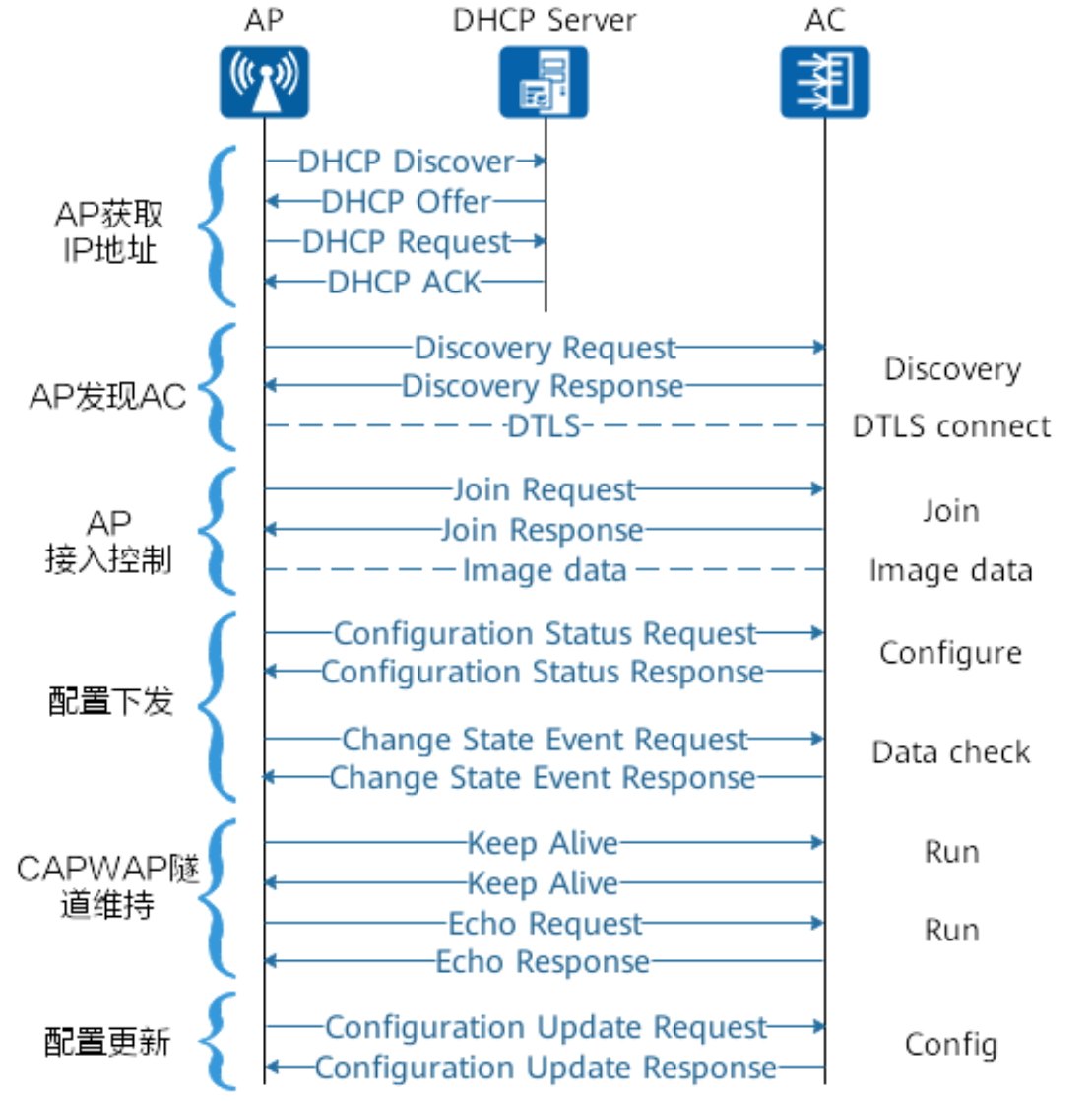

AP上线流程中的报文交互
图中同时标明了AP的CAPWAP状态机的部分状态，各个状态的含义如下：
-
Discovery：AP发现AC的状态
-
DTLS connect：AP和AC之间建立DTLS连接状态
-
Join：DTLS连接完成，AP加入AC的状态
-
Image data：AP从AC下载软件版本文件进行升级的状态
-
Configure：AP从AC获取初始化配置的状态
-
Data check：AP和AC进行信息交换，确认配置的状态
-
Run：CAPWAP链路正常建立的状态
-
Config：AP从AC获取下发的配置
2.6 AP上线之二层上线

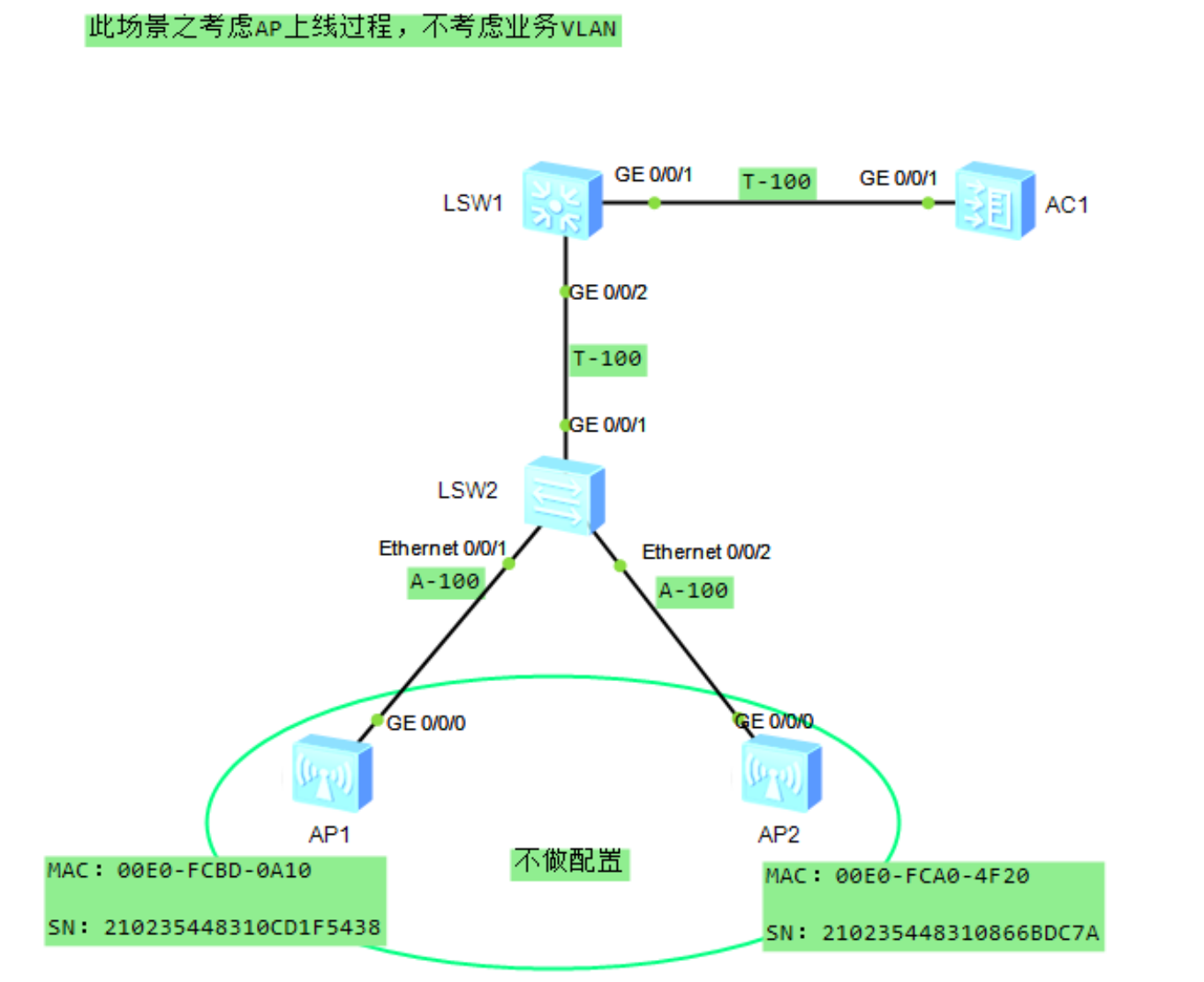

基础配置： 在AC1、SW1、SW2上配置管理vlan100，接口链路类型如图所示。配置命令如下：
# AC1 vlan batch 100 interface G0/0/1 port link-type trunk port trunk allow-pass vlan 100 # SW1 vlan batch 100 interface G0/0/1 port link-type trunk port trunk allow-pass vlan 100 interface G0/0/2 port link-type trunk port trunk allow-pass vlan 100 # SW2 vlan batch 100 interface G0/0/1 port link-type trunk port trunk allow-pass vlan 100 interface E0/0/1 port link-type access port default vlan 100 interface E0/0/2 port link-type access port default vlan 100
在AC上开启DHCP功能，给两台AP提供管理IP地址,AC 配置如下：
# 开启dhcp功能 dhcp enable # 在接口启动地址池 interface Vlanif100 ip address 192.168.100.1 255.255.255.0 dhcp select interface #
此时可以看到AP已经通过DHCP获取了IP地址：
在AC上指定CAPWAP隧道建立时使用的IP地址：
# AC capwap source interface Vlanif 100
此时查看AP上线状态
[AC6005]display ap all Info: This operation may take a few seconds. Please wait for a moment.done. -------------------------------------------------------------------------------- ID MAC Name Group IP Type State STA Uptime --------------------------------------------------------------------------------
虽然AP已经获取IP地址，但是目前还没有上线，需要通过下面的三种方式来让AP上线
2.6.1 认证方式之不认证
[AC6005-wlan-view]ap auth-mode no-auth [AC6005-wlan-view]ap-confirm all
2.6.2 认证方式之MAC地址认证
# 将上线的ap下线： wlan undo ap all
将AP认证方式设置为手工 输入MAC地址认证
wlan ap auth-mode mac-auth ap-id 0 ap-mac 00E0-FCBD-0A10 ap-name F1-AP1 ap-id 1 ap-mac 00E0-FCA0-4F20 ap-name F1-AP2
查看AP上线效果： 执行命令display ap all查看到AP状态，当“State”字段为“nor”时，表示AP正常上线
[AC6005-wlan-view]display ap all nor : normal [2] ------------------------------------------------------------------------------------ ------- ID MAC Name Group IP Type State STA Uptime ------------------------------------------------------------------------------------ ------- 0 00e0-fca0-4f20 1F2A default 192.168.100.73 AP2050DN nor 0 3M:44S 1 00e0-fcbd-0a10 1F1A default 192.168.100.72 AP2050DN nor 0 1M:16S ------------------------------------------------------------------------------------
2.6.3 认证方式之SN码认证
wlan ap-id 0 ap-sn 210235448310CD1F5438 ap-name 1F1A ap-id 1 ap-sn 210235448310866BDC7A ap-name 1F2A
2.7图形化配置AC

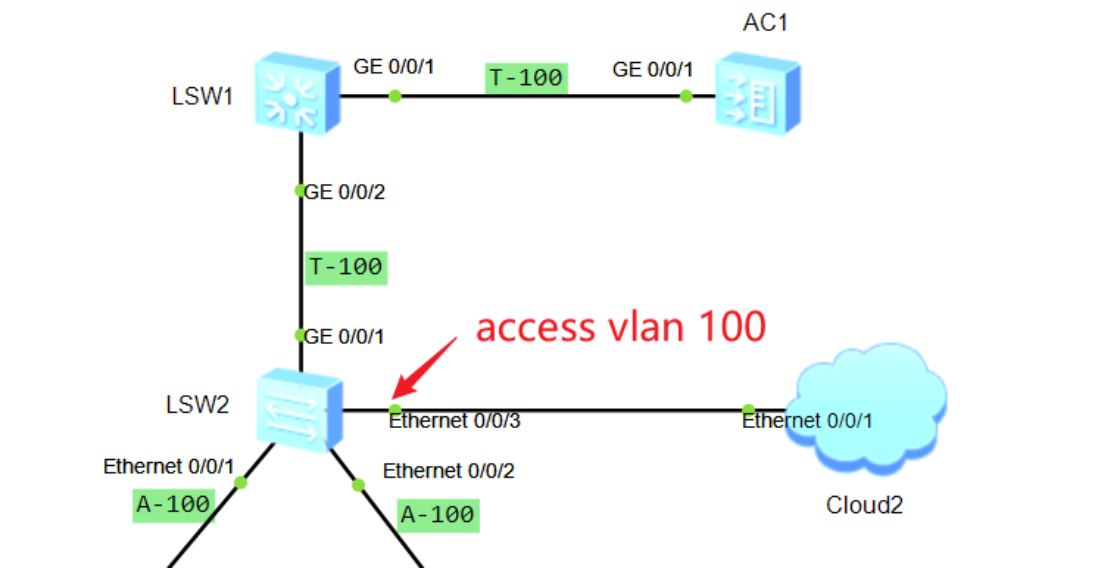

如图，在接入交换机SW2上开一个接口，划分到VLAN100下。cloud 配置的IP地址和 AC的vlanif100 所在 同 一个网段。

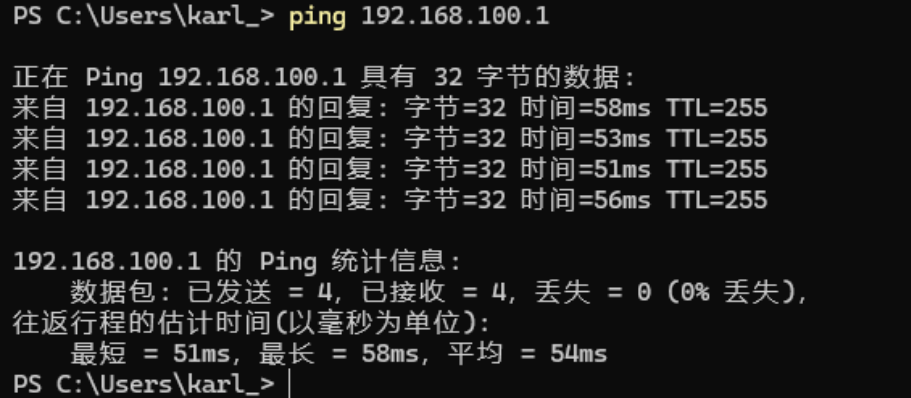

目前使用自己电脑测试到达 AC的网络连通性
在AC上配置运行Web登录
[AC6005]http secure-server enable This operation will take several minutes, please wait... Info:HTTPS server has been started
配置AAA认证
aaa local-user admin password irreversible-cipher admin local-user admin privilege level 15 local-user admin service-type http
登录Web页面

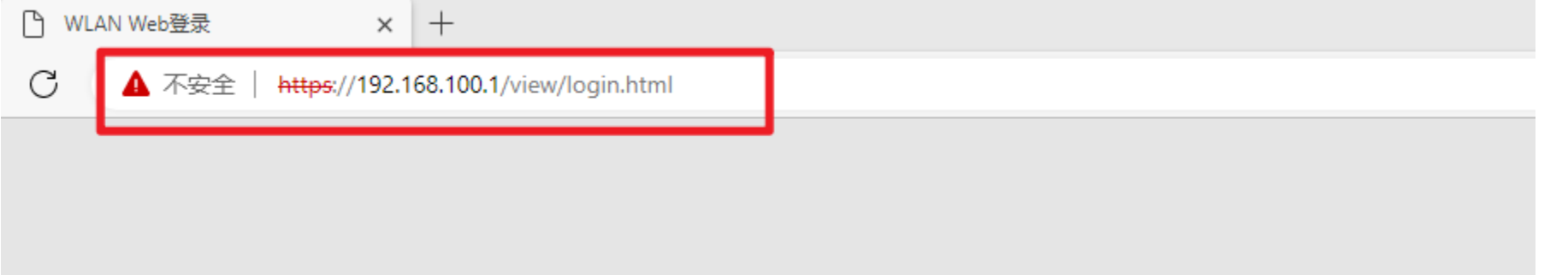

在浏览器输入 VLANif1的IP地址，并在登录页面输入aaa配置的用户名和密码

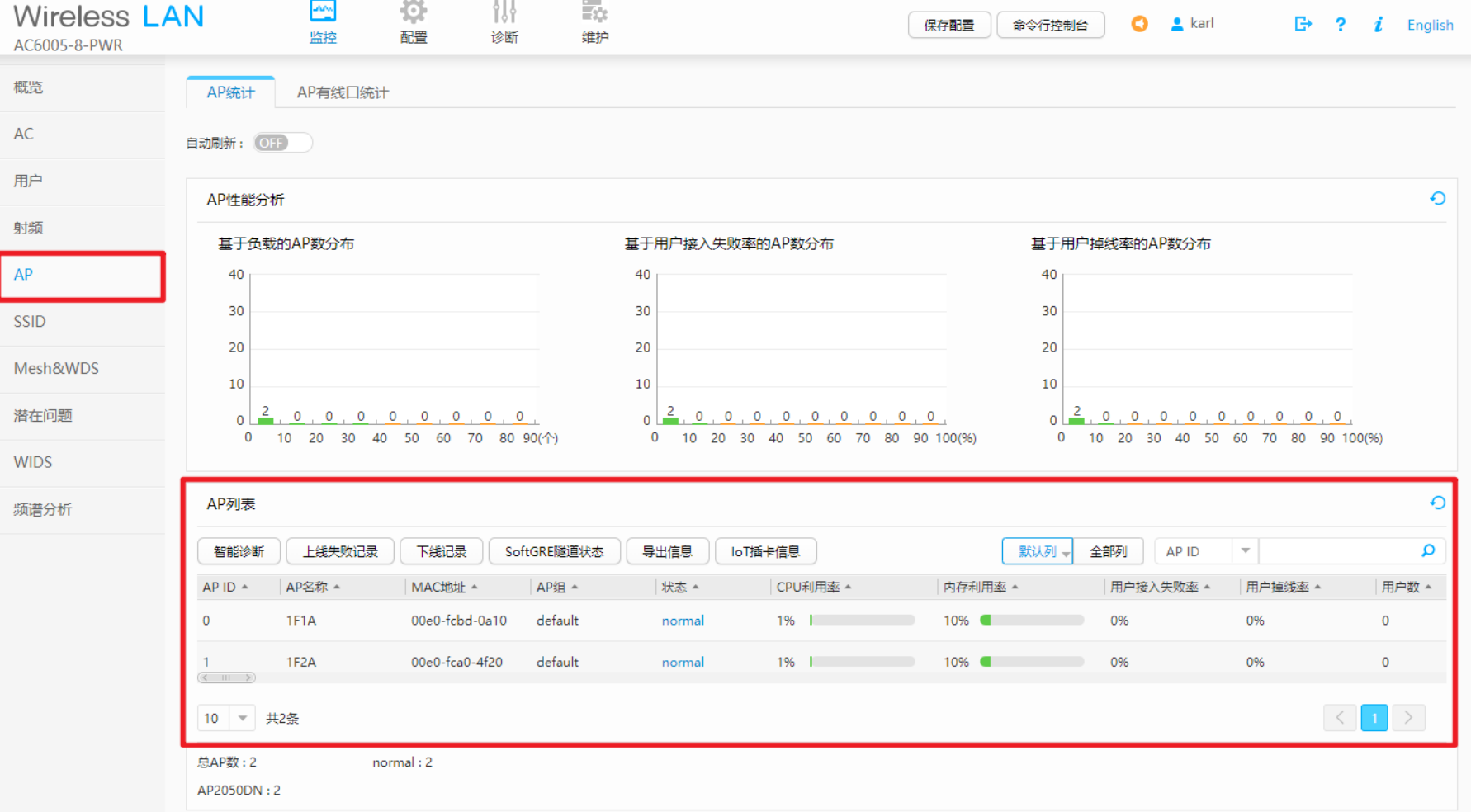

进入AC Web 页面，观察AP列表，查看AP上线信息

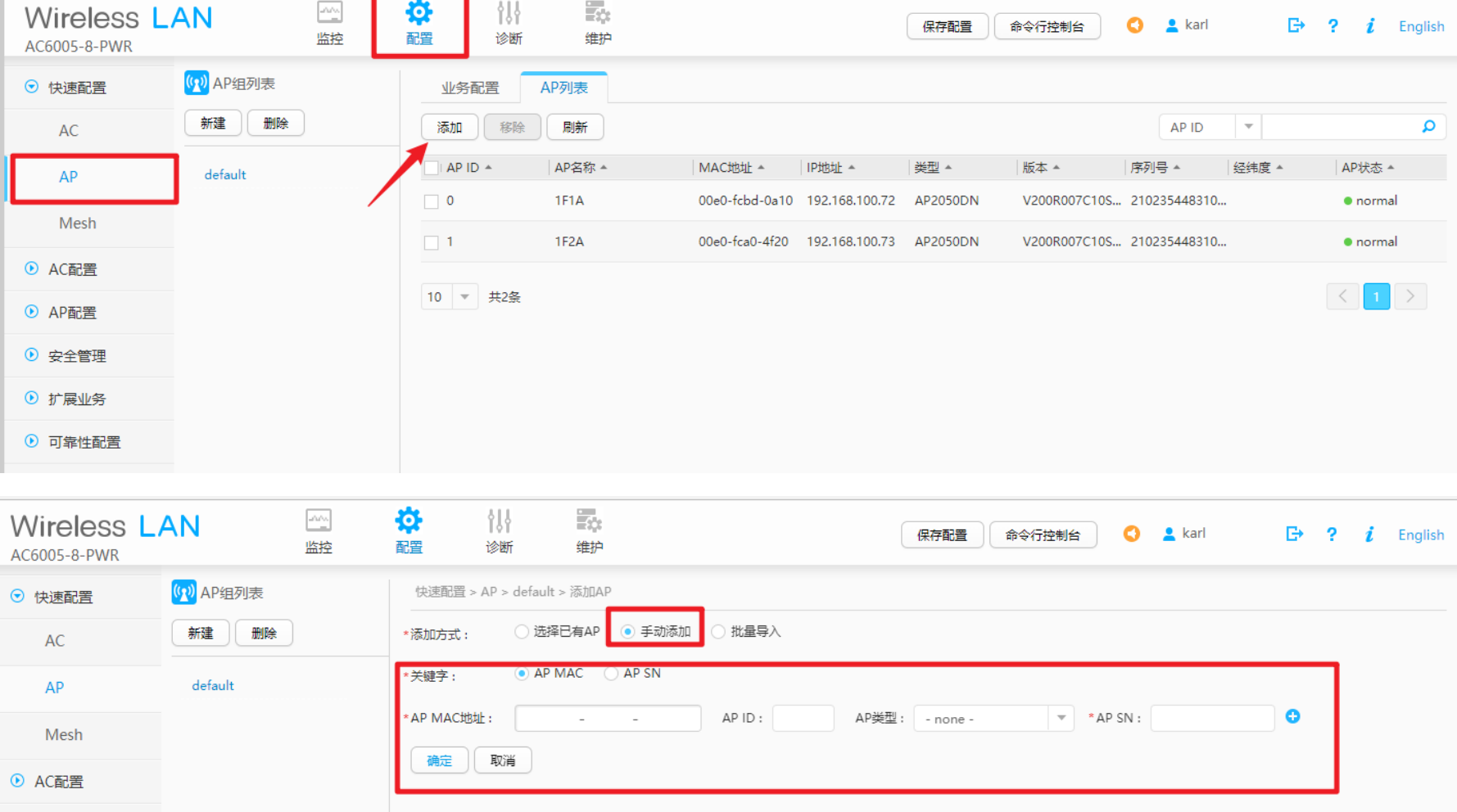

添加AP 点击配置/AP/添加，可以手工添加AP

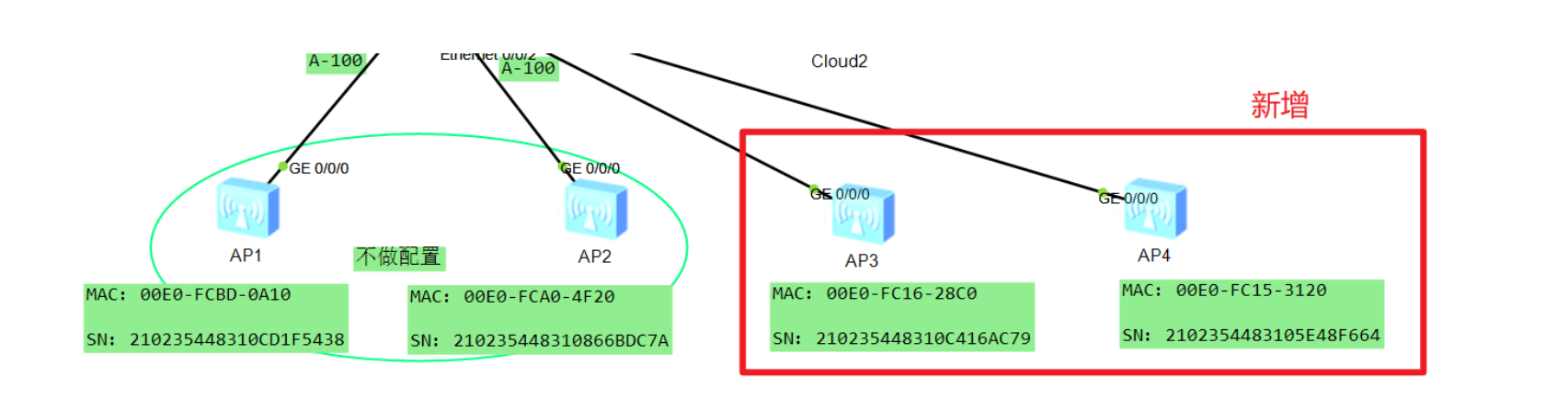

如图，添加AP３和AP４
先在SW２更改接口类型为Access，并划分到vlan100
interface Ethernet0/0/4 port link-type access port default vlan 100 # interface Ethernet0/0/5 port link-type access port default vlan 100

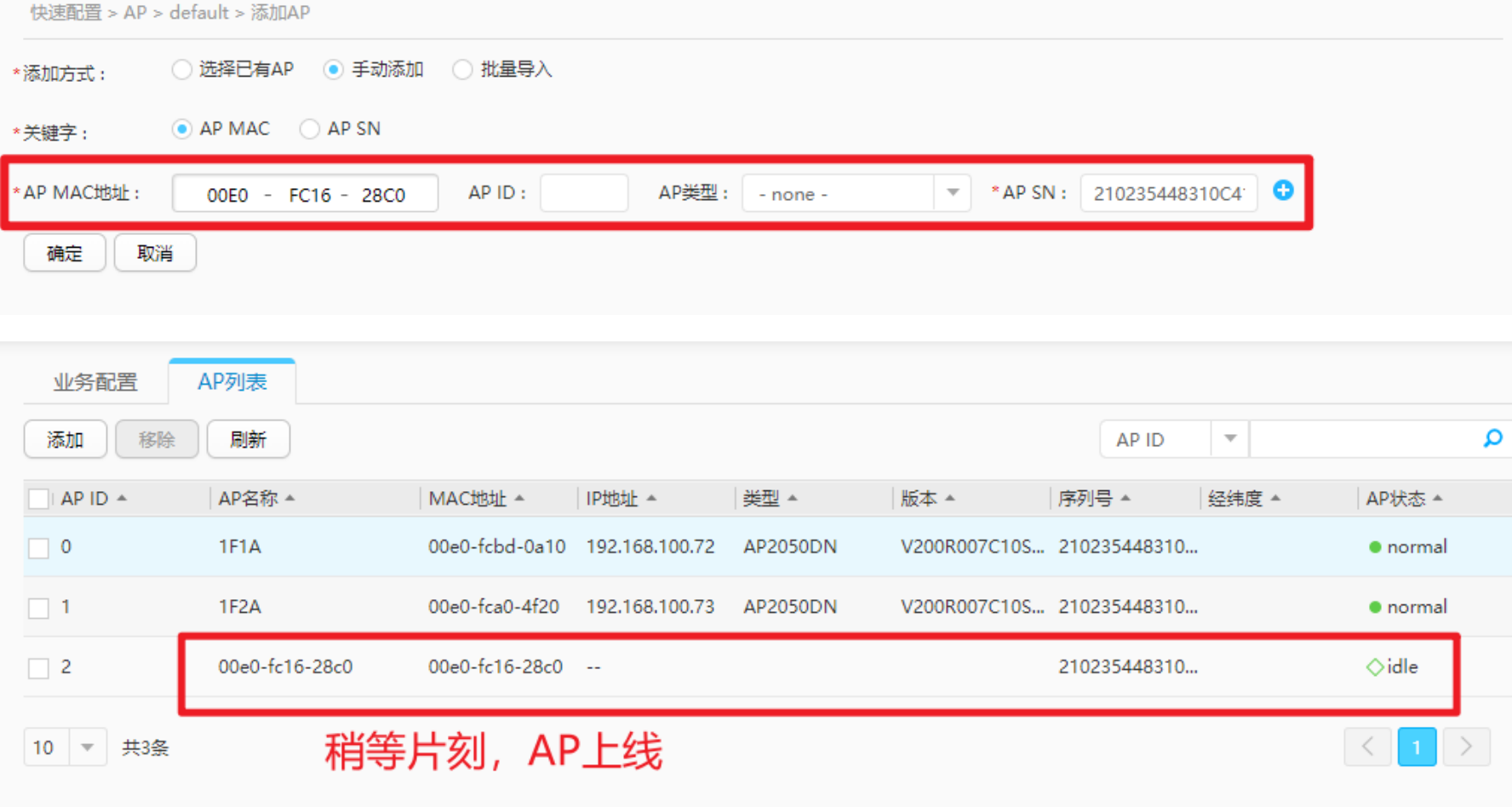

在页面输入MAC和SN信息：
2.8 AP上线之三层上线

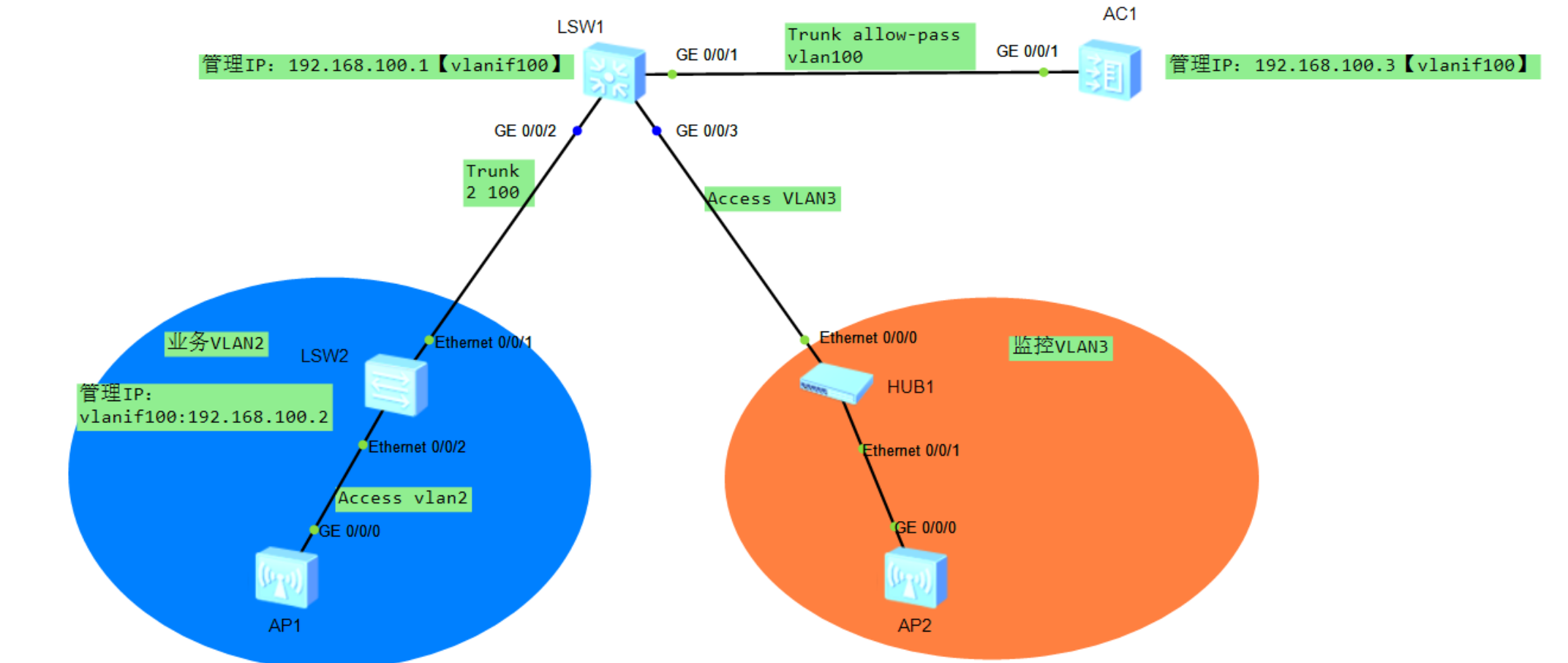

AP分布在各个VLAN下
各台设备基础配置
SW1 核心交换机
-
vlan 2 3 100 提供vlanif 2 3(业务) 100(管理)
-
配置管理IP地址 192.168.100.1
-
配置业务vlanif2网关 192.168.2.254
-
配置业务vlanif3网关 192.168.3.254
-
提供业务vlan的dhcp 地址池
-
G0/0/1 Trunk 允许管理vlan100 流量通过
-
G0/0/2 Trunk 允许业务vlan2、管理vlan100通过
-
G0/0/3 Access ,因下方连接傻瓜交换机，不能配置IP地址，故设置接口为Access类型
SW2 接入交换机
-
vlan 2 100
-
配置管理IP地址 192.168.100.2
-
配置静态默认路由 ip route-static 0.0.0.0 0.0.0.0 vlanif 100 192.168.100.1,帮助AP1和AC建立CAPWAP隧道
-
E0/0/1 Trunk 2 100
-
E0/0/2 Access 2
AC配置
-
vlan 100
-
配置管理IP地址 192.168.100.3
-
配置静态默认路由 ip route-static 0.0.0.0 0.0.0.0 vlanif 100 192.168.100.1,帮助AP和AC建立CAPWAP隧道
详细配置
# SW1 sysname SW1 # vlan batch 2 to 3 100 dhcp enable # interface Vlanif2 ip address 192.168.2.254 255.255.255.0 dhcp select interface # interface Vlanif3 ip address 192.168.3.254 255.255.255.0 dhcp select interface # interface Vlanif100 ip address 192.168.100.1 255.255.255.0 # interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 100 # interface GigabitEthernet0/0/2 port link-type trunk port trunk allow-pass vlan 2 100 # interface GigabitEthernet0/0/3 port link-type access port default vlan 3 # SW2 sysname SW2 # vlan batch 2 100 # interface Vlanif100 ip address 192.168.100.2 255.255.255.0 # interface Ethernet0/0/1 port link-type trunk port trunk allow-pass vlan 2 100 # interface Ethernet0/0/2 port link-type access port default vlan 2 # ip route-static 0.0.0.0 0.0.0.0 Vlanif100 192.168.100.1 # # AC1 vlan batch 100 # interface Vlanif100 ip address 192.168.100.3 255.255.255.0 # interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 100 # ip route-static 0.0.0.0 0.0.0.0 Vlanif100 192.168.100.1 # capwap source interface vlanif100 # wlan ap auth-mode no-auth
AP三层上线，dhcp option 43配置
option 43是一个自定义选项，用于表示AC IP地址。AP通过DHCP的option 43字段，获取AC IP地址信息，再发送单播报文找到对应AC，实现AP的零配置上线。这里说的AP，都是指FIT AP。
[SW1-Vlanif2]dhcp server option 43 sub-option 3 ascii 192.168.100.3 [SW1-Vlanif3]dhcp server option 43 sub-option 3 ascii 192.168.100.3

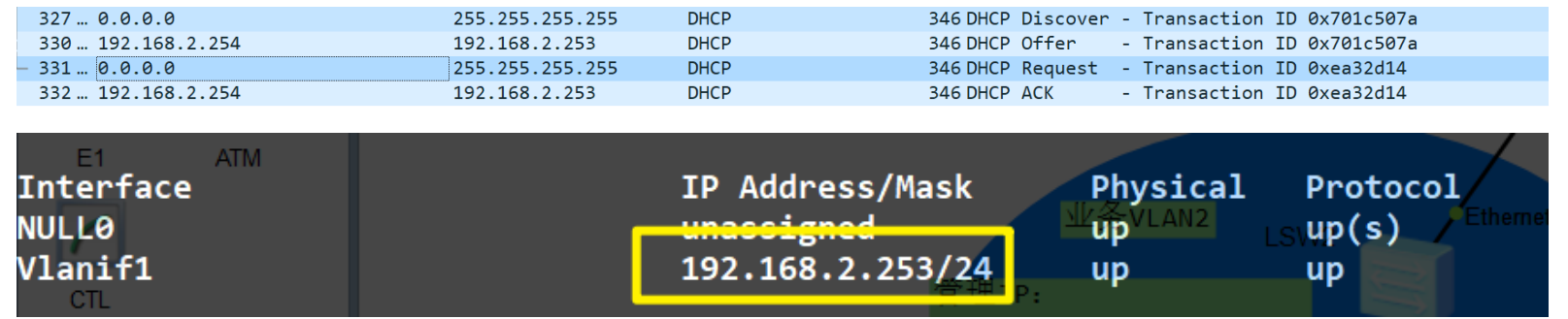

重启AP并在链路上进行抓包：

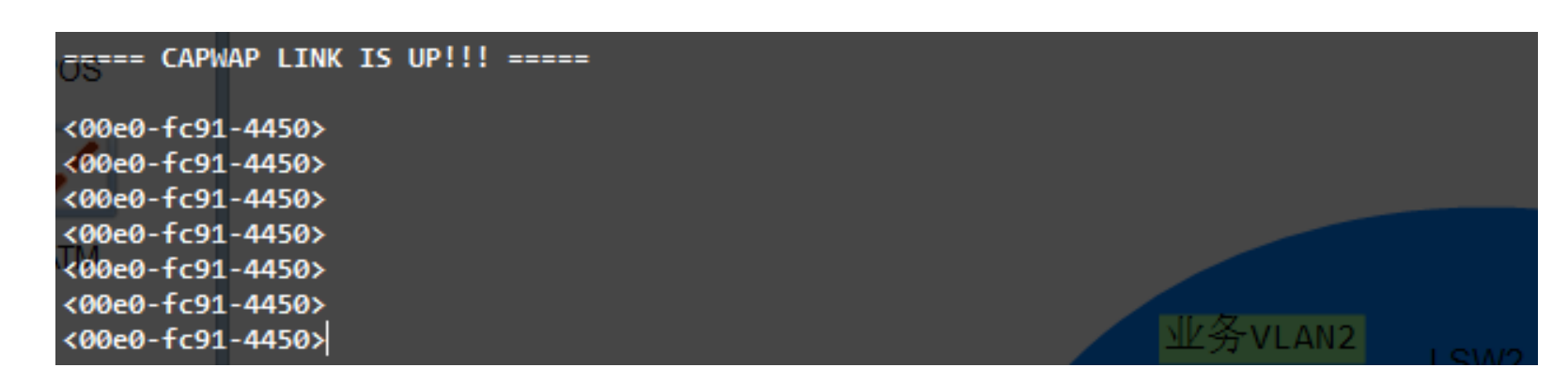

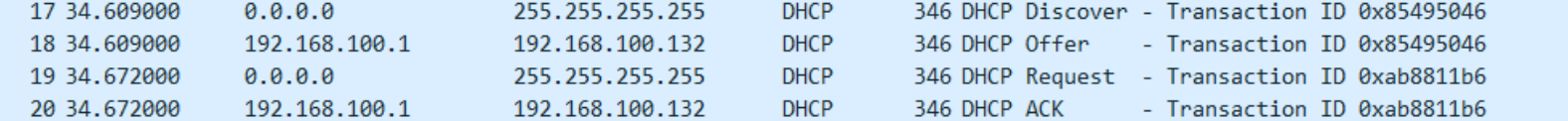

AP获取了IP地址
AP上线成功
