[PCB硬件制作]防ESD神器，TVS从概念到选用

一、ESD和TVS概念

• 谈起静电，我们经常听到ESD和TVS两个名词，二者其实是两个完全不同的概念，有的同学很容易混淆。ESD全拼是Electro Static discharge，中文意思是“静电释放”，它描述的是一种客观现象。

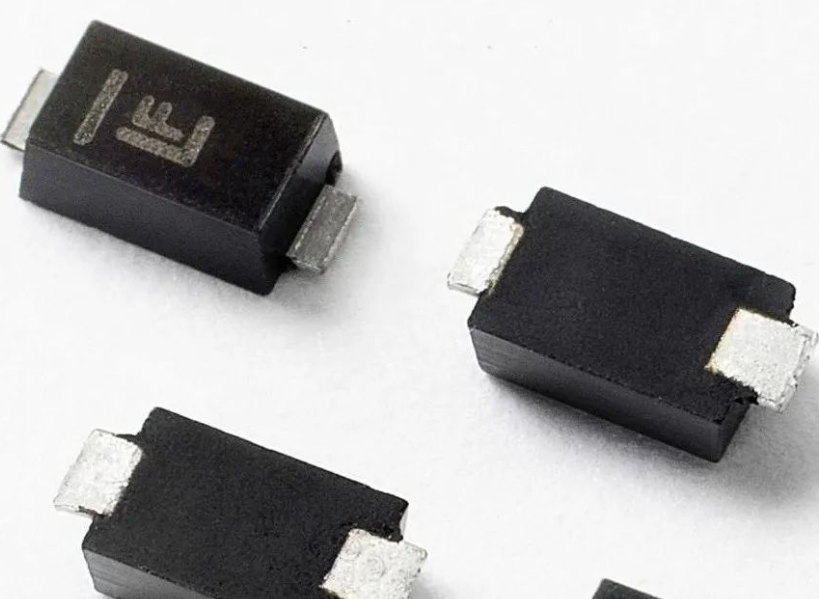

• TVS全拼是Transient Voltage Suppressor，中文意思是“瞬态电压抑制器”，是一种二极管形式的高效能保护器件，它描述的是一种器件。

一、ESD和TVS关系

• ESD和TVS的关系是，我们用TVS来抑制ESD对电子电路的影响，从而保证电路系统能够正常工作。

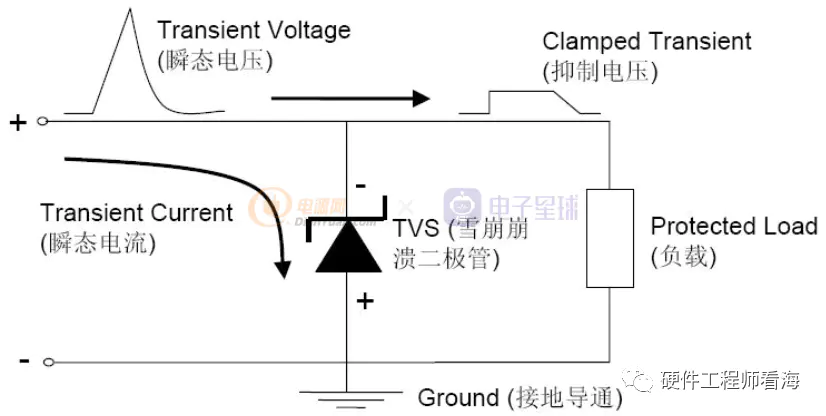

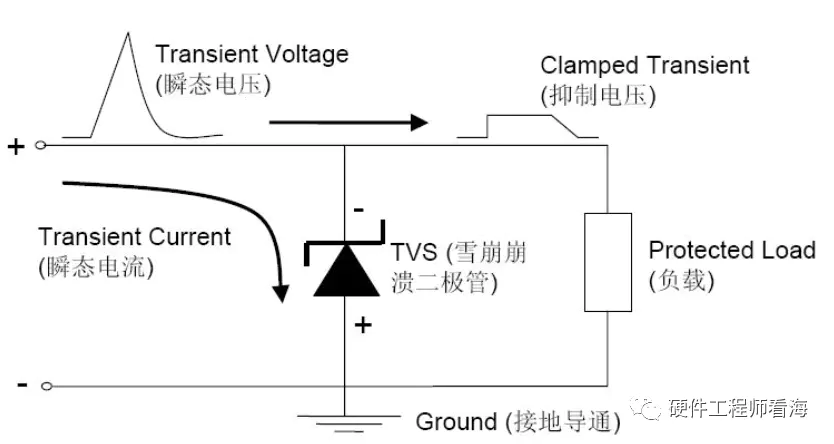

TVS与受保护器件或通路并联，正常状态时，TVS对于信号是高阻态，信号不受TVS影响，当瞬间电压足够大时，TVS就提供一个低阻抗通路，将干扰释放掉。

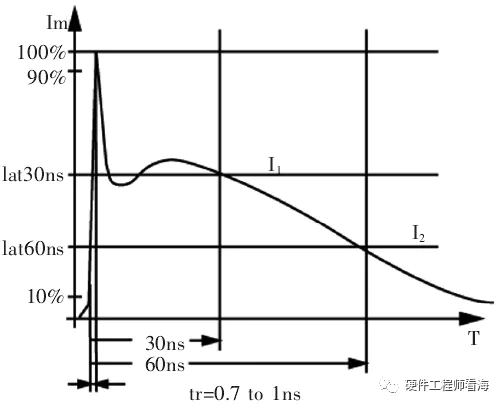

ESD会产生一个非常高的瞬态电压，而且时间极短，有时可达亿分之1秒，如果放任这么高的电压不管，会对电路系统产生严重的破坏。

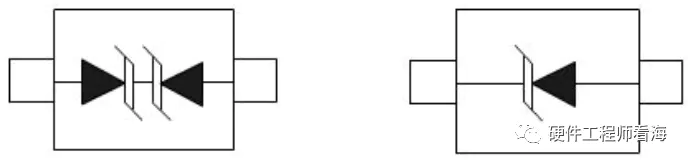

我们一般使用TVS来吸收ESD的能量，从而保护电路系统正常工作。TVS的符号见下图，TVS一般有双向和单向两种。通常单向TVS用于直流电路，双向TVS用于交流电路。

TVS就是一个二极管，只是把二极管反向运用，可以类比稳压二极管，钳位住电压，利用二极管PN结的雪崩击穿原理，进而避免高压进入后面的低压电路。

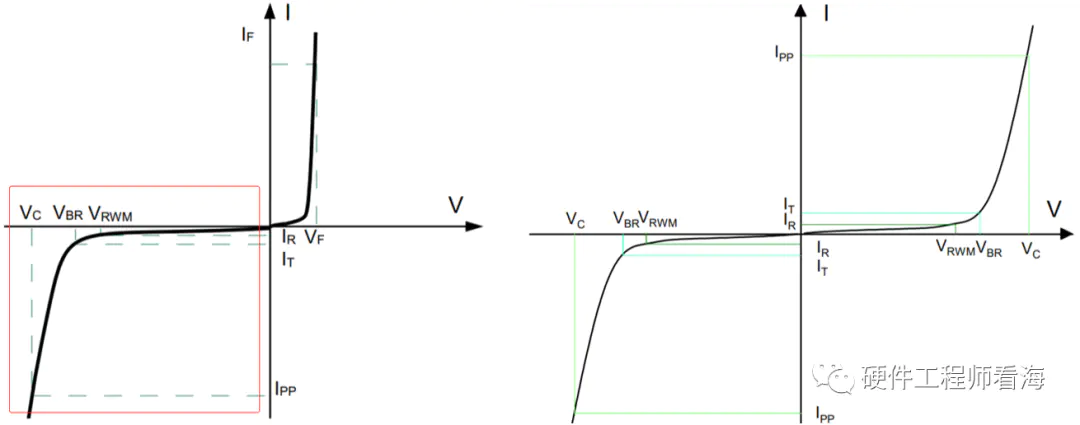

单向TVS的VI特性曲线，很接近二极管的IV特性曲线，我们利用的是其负向工作区，双向TVS的IV特性曲线，是单向TVS工作区曲线的对称，可以抑制双向静电。

以上是ESD与TVS的基本介绍，下一篇文章将以单向TVS为例，详细介绍TVS各种参数意义，有助于在实际电路中，选择合适的TVS，有效抑制ESD。

三、TVS的参数意义

在冬天时，我们接触电子设备经常会听到“啪”的一声，这就是静电放电，外行的人可能会抱怨这是产品设计不好导致的，其实不然，设计是否可靠，要看“啪”之后设备是否异常，如果设备正常工作，则说明设计可靠，如果设备异常，比如黑屏、闪屏、关机、异响，则说明保护不可靠。

我们一定要正确选型TVS，来有效抑制ESD引起的瞬时大脉冲，同时又不影响到电路本身信号或电源正常工作。我们以单向TVS管为例，详细解读TVS各参数意义。

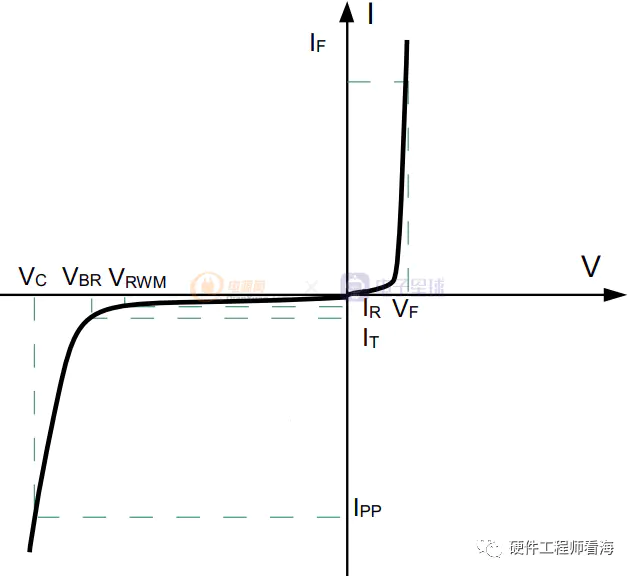

TVS的IV特性曲线见下图，第一象限是作为二极管时的输出特性曲线，有我们熟知的正向导通电压和导通电流两个参数。

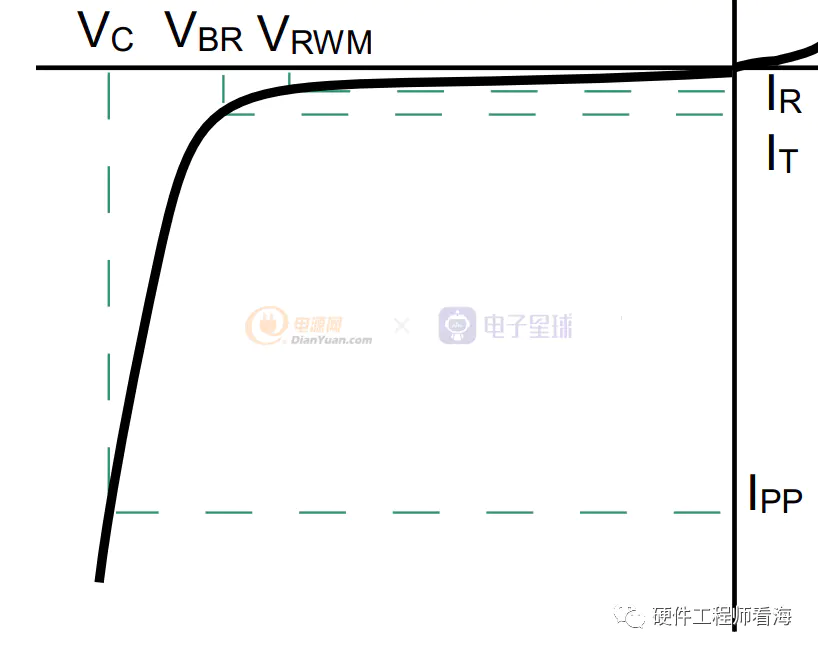

• TVS是利用反向时来箝位电压，是反接、并联在电路中，反向工作时工作在上图第三象限，我们就介绍第三象限中的主要参数。

反向截止电压 VRWM：

• Peak Reverse Working Voltage，反向工作电压，也有称之为变位电压，在这个工作电压下，我们可以看到VRWM对应的电路IR是很小的，此时TVS的功耗也就非常小。

需要注意的是，VRWM一定要大于器件工作时的电压，比如某信号是3.3V，则并联的TVS的VRWM一定要大于3.3V，否则TVS会把3.3V的信号当做干扰抑制，或者功耗很大。

反向漏电流IR：

• Reverse Leakage Current @ VRWM，漏电流，TVS工作在VRWM时的电流，这是一种漏电流，电流值很小，在0V~VRWM电压之间，IR约等于0.

击穿电压 VBR：

• Breakdown Voltage @ IT，击穿电压。在试验电流IT（test current）下，TVS反向导通时两端的电压，此时TVS处于低阻抗通路。高脉冲此时开始被导通到地回路。

最大箝位电压VC：

• Clamping Voltage @ IPP，箝位电压，在峰值电流IPP作用下，TVS两端的电压称为箝位电压，这是非常重要的参数，峰值电流IPP作用下，大部分能量是通过TVS流到地，电压被箝位，进而保护了TVS后面的电路。

• VC一定要小于后面电路的正常最大工作电压，因为，如果VC高于器件的正常工作电压，那么峰值脉冲被箝位在VC后，VC高于器件承受电压，器件还是会损坏。

脉冲峰值电流 IRR

• VS 管允许通过的 10/1000μs 波的最大峰值电流（8/20μs 波的峰值电流约为其 5 倍左右），超过这个电流值就可能造成永久性损坏。
• 在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小，一般是几 A～几十 A。

以上就是TVS重要参数的解读，我们一定要正确选型TVS，来有效抑制ESD引起的瞬时大脉冲，同时又不会干扰到电路本身工作工作。

四.优点及缺点

优点：

• 响应速度快，为 ns 级、瞬态功率大、漏电流低；
• 其 10/1000μs 波脉冲功率从 400W～30KW，脉冲峰值电流从 0、52A～544A；
• 击穿电压有从 6、8V～550V 的系列值，便于各种不同电压的电路使用。

缺点：

• 浪涌冲击能力较放电管和压敏电阻差；
• 稳压二极管：反应较慢；一般用于电压精度要求高的地方（一般较小），防浪涌，击穿电压精准，各压值档都有；齐纳击穿；
• 压敏电阻：与稳压二极管相似，但不可恢复。

五、选型依据及注意事项

1. TVS 的最大反向钳位电压 VC 应小于被保护电路的损坏电压。

2. TVS 的额定反向关断电压 VWM 要大于或等于被保护电路的最大工作电压， 若选用的 VWM 太低**，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作**； 串行连接分电压，并行连接分电流。

3. 交流电压只能用双向 TVS，但直流电压不一定；

   • TVS中双向TVS和单向TVS使用区别—真的是单向只能用在直流？

4. 在规定的脉冲持续时间内，TVS 的最大峰值脉冲功率 PM 必须大于被保护电路可能出现的峰值脉冲功率，在确定了最大钳位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

5. 结电容是影响 TVS 在高速线路中使用的关键因素，在这种情况下，一般用一个 TVS 管和一个快恢复二极管以背对背的方式连接，由于快恢复二极管有较小的结电容，因而二者串联的等小电容也较小，可以满足高频使用的要求。

6. 需要考虑降额使用的应用；
   应用场合：功率开关电路；整流二极管（与之同向）；电源变压器；防直流电源反接或电源通断时产生的瞬时脉冲；抑制电机，断电器线圈，螺线管等感性负载产生的瞬时脉冲电压；控制系统的输入输出端。

7. 确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。

8. 对于数据接口电路的保护，还必须注意选取具有合适寄生电容的TVS器件。

9. 根据用途选用TVS的极性及封装结构，

• 交流电路选用双极性TVS较为合理；
• 多线保护选用TVS阵列更为有利。

11. 温度考虑，瞬态电压抑制器可以在－55℃～+150℃之间工作，如果需要TVS在一个变化的温度工作，由于其反向漏电流ID是随增加而增大；功耗随TVS结温增加而下降,从+25℃～+175℃，大约线性下降50％与击穿电压VBR随温度的增加按一定的系数增加，因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

12. 处理瞬时脉冲对元件损害的最好办法是将瞬时电流从感应元件引开，TVS二极管在线路板上与被保护线路进行并联，当瞬时电压超过电路正常工作电压后，TVS二极管便产生雪崩，提供给瞬时电流一个超低电阻通路，其结果是瞬时电流透过二极管被引开，避开被保护元件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。

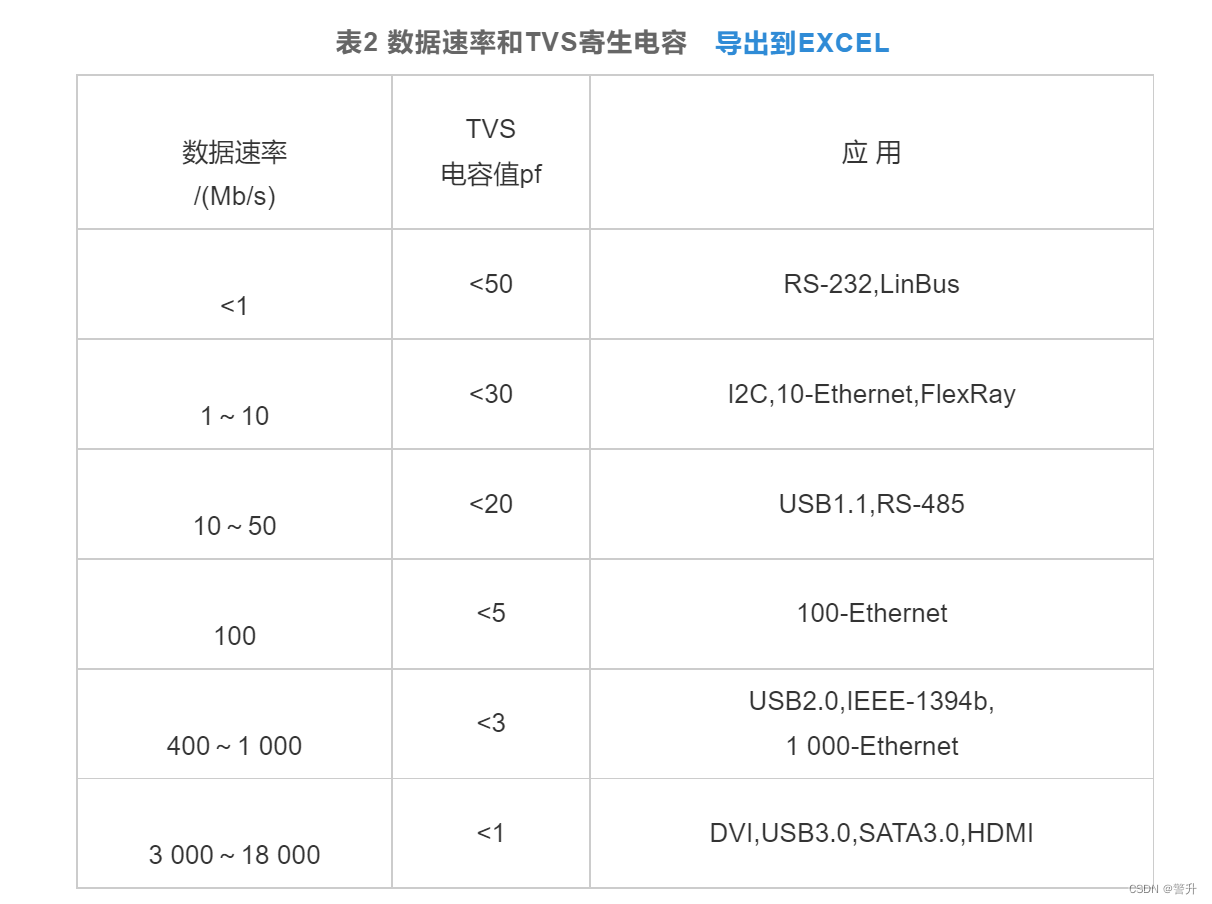

13. 对于高频数据线路，TVS管的寄生电容也是一个考虑因素，寄生电容太大，会对高频数据线的传输造成影响，从而影响数据通信，TVS管的寄生电容选择如表所示：


当瞬时脉冲结束以后，TVS二极管自动回复高阻状态，整个回路进入正常电压，许多元件在承受多次冲击后，其参数及性能会产生退化，而只要工作在限定范围内，二极管将不会产生损坏或退化。

使用注意事项：

1. 对瞬变电压的吸收功率峰值与瞬变电压脉冲宽度间的关系，手册给的只是特定脉宽下的吸收功率峰值，实际线路中的脉冲宽度则变化莫测，事前要有估计，对宽脉冲应降额使用。

2. 对小电流负载的保护，可有意识地在电路中增加限流电阻，只要限流电阻的阻值合适，不影响线路的正常工作，但限流电阻对干扰所产生的电流却会大大减小，这就有可能选用峰值功率较小的 TVS 管来对小电流负载电路进行保护。

3. 对重复出现的瞬变电压的抑制，要注意 TVS 管的稳态平均功率是否在安全范围之内。

4. 环境温度升高时要降额使用，TVS 管的引线长短，它与被保护线路的相对距离。

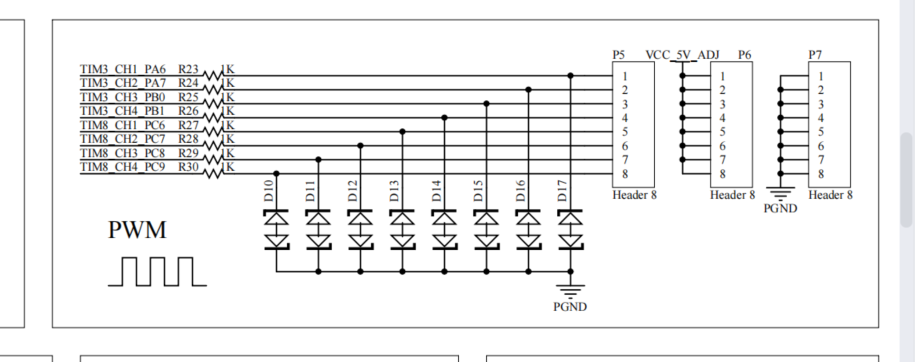

六、举例

七. TVS管布局细节

在做电路板的TVS管布局时，需要重点考虑TVS管的布局位置，尽可能达到TVS管的最佳工作效果。

• 在受保护电路的输入端放置，
• 布线尽可能短而宽，防止过长导线产生的自感应影响，
